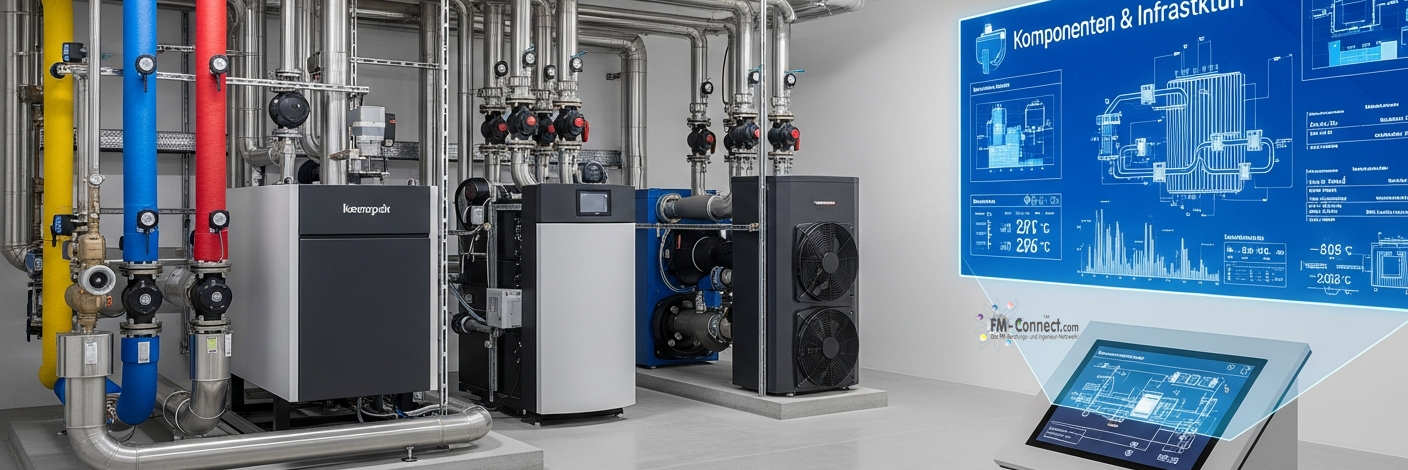

Komponenten & Infrastruktur

Für die Umsetzung von Betreiberpflichten ist die Infrastruktur entscheidend, weil nur mit geeigneten Zugängen, Absperrstrecken, Messstellen und klarer Kennzeichnung alle vorgeschriebenen Prüfungen und Inspektionen durchführbar sind. Prüfanschlüsse an Sicherheitsventilen oder Temperaturfühlern sowie abtrennbare Leitungsabschnitte ermöglichen verlässliche Kontrollen, ohne die komplette Anlage außer Betrieb zu nehmen. Eine Heizungsanlage ist FM-seitig nur dann beherrschbar, wenn alle Betriebsmittel eindeutig identifizierbar (z. B. durch Asset-Tags oder Typenschilder), mit Prüfmöglichkeiten (Messnippel, Revisionsöffnungen) versehen und in aktuellen Unterlagen dokumentiert sind. Fehlende Zugänglichkeit oder fehlende Kennzeichnung führen andernfalls zu mangelnder oder fehlerhafter Wartung und gefährden so Sicherheit und Zuverlässigkeit.

Die technische Infrastruktur bestimmt auch die Logik der Dokumentation: Zur Einhaltung von Prüfterminen und Rechtspflichten müssen Unterlagen wie Wartungsprotokolle, Hydraulik- und Schaltpläne, Einstellwerte oder MSR-Funktionsbeschreibungen konsistent und revisionssicher geführt werden. Übersichtlich strukturierte Komponentenlisten (BOM) und Anlagenschemata (Hydraulik- und MSR-Pläne) sind dabei die Grundlage für Audits, Betreiberkontrollen und die Steuerung externer Dienstleister. Nur mit konsistenten Dokumenten lassen sich sicherheitsrelevante Eingriffe und Fehlerdiagnosen nachvollziehbar durchführen. Üblicherweise sorgt ein CAFM-gestützter Workflow dafür, dass Prüfberichte, Wartungsnachweise und Einstellprotokolle dauerhaft und fälschungssicher archiviert werden. In der Praxis sind beispielsweise lückenlose Prüf- und Wartungsprotokolle sowie Energie- und CO₂-Reports verpflichtend zu erstellen, um gegenüber Behörden und Auditoren jederzeit die Einhaltung der Betreiberpflichten nachweisen zu können.

Im Sicherheitskonzept sind sowohl Komponenten als auch Infrastruktur entscheidend: Die Komponenten (z. B. Sicherheitsventile, Thermostate, Druckbegrenzer) definieren die Schutzziele für Druck oder Temperatur (Grenzschutz). Die bauliche Infrastruktur (Auffangwannen, Bodenabläufe, Entwässerung, Brandschutzabschnitte) sorgt hingegen für die Begrenzung von Folgeschäden und Schutz von Menschen und Sachwerten, wenn Grenzen überschritten werden. Entsprechende Trennbarkeit ist dabei wesentlich: Jedes Anlagensegment muss über Absperrventile, Bypass-Leitungen oder Entleerungsanschlüsse einzeln isolierbar sein. Nur so können Störungen oder Wartungsarbeiten lokal begrenzt werden, ohne den Gesamtbetrieb sofort lahmzulegen. Fehlen solche trennbaren Abschnitte (oder Rücksprungleitungen), kann eine Wartung zu einem Komplettausfall führen.

Defizite in der Infrastruktur erzeugen potenzielle Systemausfälle: Fehlt es etwa an Redundanz (z. B. nur ein einziger Pumpenkreis), an ausreichender Medienversorgung (kein Notstrom, keine doppelte Brennstoffzufuhr) oder an geeigneten Aufstellbedingungen (ungeeignete Raumgröße, fehlende Belüftung), kann schon der Ausfall einer einzelnen Komponente zu einem Totalausfall führen. Um solche Störfall-Szenarien zu beherrschen, muss das Infrastrukturkonzept Notbetriebsmaßnahmen vorsehen: Dies kann ein Ersatzpumpenkonzept mit Vorhaltung einer Zweitpumpe, eine definierte Umschaltung (z. B. auf Anschluss für mobile Heizzentralen) und eine Notstromversorgung für Pumpen und Steuerungen umfassen. Besonders sicherheitskritische Anlagen benötigen eine unterbrechungsfreie Stromversorgung (USV) oder ein Notstromaggregat, damit etwa bei Stromausfall zumindest der Frostschutzbetrieb aufrechterhalten wird. Fehlt diese Notfallinfrastruktur, arbeitet die Heizungsanlage „blind“ und kann auf Störfälle nur reaktiv reagieren – was Ausfallzeiten und Schäden in der Regel maximiert.

Die Qualität der Wartung hängt entscheidend vom Anlagen-Design und der Infrastruktur ab. Dies umfasst ausreichende Freiräume um Komponenten, Revisionsöffnungen und Demontagezonen, stabil ausgelegte Hebepunkte oder Kranhaken sowie großzügige Arbeitsräume. Sind diese Voraussetzungen gegeben, lassen sich Bauteile schneller demontieren oder wechseln, was Stillstandszeiten verkürzt und Sicherheitsrisiken beim Arbeiten minimiert. Darüber hinaus reduziert eine konsequente Standardisierung die Komplexität: Werden Pumpen, Ventile und andere Einheiten auf wenige Typenfamilien beschränkt (Fabrikatsfamilien oder modulare Baugruppen), erleichtert dies Lagerhaltung, Schulungen und die Fehlervermeidung. In der Praxis empfehlen FM-Konzepte daher, die Fabrikatsvielfalt bei technischen Anlagen gering zu halten und standardisierte Checklisten bzw. wiederkehrende Serviceintervalle zu verwenden, um Wartungsprozesse wiederholbar und effizient zu gestalten.

Die Infrastruktur beeinflusst direkt die Reparaturdauer (MTTR): Kurze Transport- und Ausbauwege, ausreichend Platz zum Ausbau sowie integrierte Entleer- und Spülpunkte reduzieren Stillstandszeiten. Komponentenwahl und Ersatzteilstrategie beeinflussen die mittlere Betriebsdauer (MTBF): Ein Gleichteilekonzept (identische Pumpentypen oder Ventile) ermöglicht den Vorrat an gängigen Ersatzteilen und verkürzt Lieferzeiten. Zudem sollte für besonders kritische Bauteile ein Ersatzteilmanagement etabliert werden, um die Anlagenverfügbarkeit sicherzustellen. Fehlt eine vorausschauende Ersatzteilbevorratung, verlängern lange Beschaffungszeiten und unvollständige Bestände die Wiederanlaufzeit erheblich.

In der Praxis bestimmen vor allem die Komponenten des Verteil- und Übergabesystems den realen Wirkungsgrad: Eine hydraulisch optimierte Anlagenführung, bedarfsgerecht ausgelegte Pumpen, Rücklauftemperatursensorik, ein geregeltes Ventil-Design und vollständige Rohrdämmung reduzieren Energieverluste und Pumpstrom. Die Infrastruktur muss darüber hinaus präzise Messbarkeit ermöglichen: Idealerweise sind Wärmemengenzähler an allen Heizkreisen sowie Strom- und Durchflusssensoren installiert. Erst mit dieser Messkonzept und Datenanbindung lassen sich Verbräuche und Effizienzparameter erfassen und aktiv steuern. FM-konforme Vorgaben verlangen eine systematische energetische Bewertung und Transparenz über Energieverbrauch, Betriebskosten und CO₂-Emissionen. Ohne entsprechende Messtechnik im Feld können diese Kennzahlen nicht erhoben und optimiert werden.

Die Regelgüte hängt von der Verknüpfung technischer Komponenten und IT-Infrastruktur ab: Moderne Anlagen nutzen witterungsgeführte Regler, Stellantriebe und umfangreiche Sensorik, die über Gebäudeautomationsnetzwerke (GLT/BMS) vernetzt sind. Nur so sind stabile Regelkreise, Lastmanagement und Optimierungsalgorithmen möglich. Dabei muss die Infrastruktur die Voraussetzung für eine dauerhafte Regelstabilität schaffen: Beispielsweise sind hydraulische Entkopplung (Primär- und Sekundärkreis), regelmäßiger Strangabgleich und saubere Rücklauftemperaturen entscheidend. Fehlt ein ausgeglichener Strang oder entstehen ungünstige Temperaturspreizungen, kommt es zu Schwingungen und Komfortproblemen, selbst wenn smarte Regelungen vorliegen. Daher ist eine qualitativ hochwertige Verrohrung, Wärmeabgabeanordnung und Datenerfassung notwendig, damit effizienzsteigernde Betriebsstrategien überhaupt greifen.

Die Infrastruktur bestimmt, wie flexibel eine Anlage auf zukünftige Anforderungen umgebaut werden kann. Reservierte Flächen und Leerrohre, vorgehaltene Rohrtrassen- und Medienanschlüsse sowie großzügige elektrische Anschlusskapazitäten sind Voraussetzung dafür, spätere Umstellungen (Niedertemperaturbetrieb, Hybridbetrieb mit Wärmepumpe, Einbindung erneuerbarer Wärmequellen) wirtschaftlich realisieren zu können. Ebenso muss man bei Planung auf Materialkompatibilitäten achten: Druck-/Temperaturgrenzen und Werkstoffpaarungen sollten so gewählt sein, dass neue Komponenten (z. B. ein höherer Systemdruck oder säurebeständige Materialien) möglichst ohne umfangreiche Umbauten integriert werden können. Fehlen diese Reserven und Schnittstellen, wird jeder Modernisierungsschritt teuer und mit Stillstandrisiko behaftet.

Ein strukturiertes Lifecycle-Management klassifiziert Anlagenkomponenten nach ihrer Kritikalität und erstellt darauf basierend Erneuerungspläne und Budgets. Kritische Anlagen (z. B. Kessel oder zentrale Pumpen) werden früher erneuert oder doppelt vorgehalten, während weniger wichtige Bauteile länger laufen. Die Infrastruktur selbst ist dabei ein „Fixkostenblock“: Mangelhafte Grundinstallationen etwa mit ungünstigen Strangläufen oder veralteten Medienanschlüssen verursachen dauerhaft hohe Betriebskosten – etwa durch aufwändige Wartung, häufige Störungen und verringerte Effizienz. Eine vorausschauende ALM-Strategie berücksichtigt daher, dass Investitionen in robuste Komponenten und flexible Infrastruktur langfristig zu geringeren Opex führen.

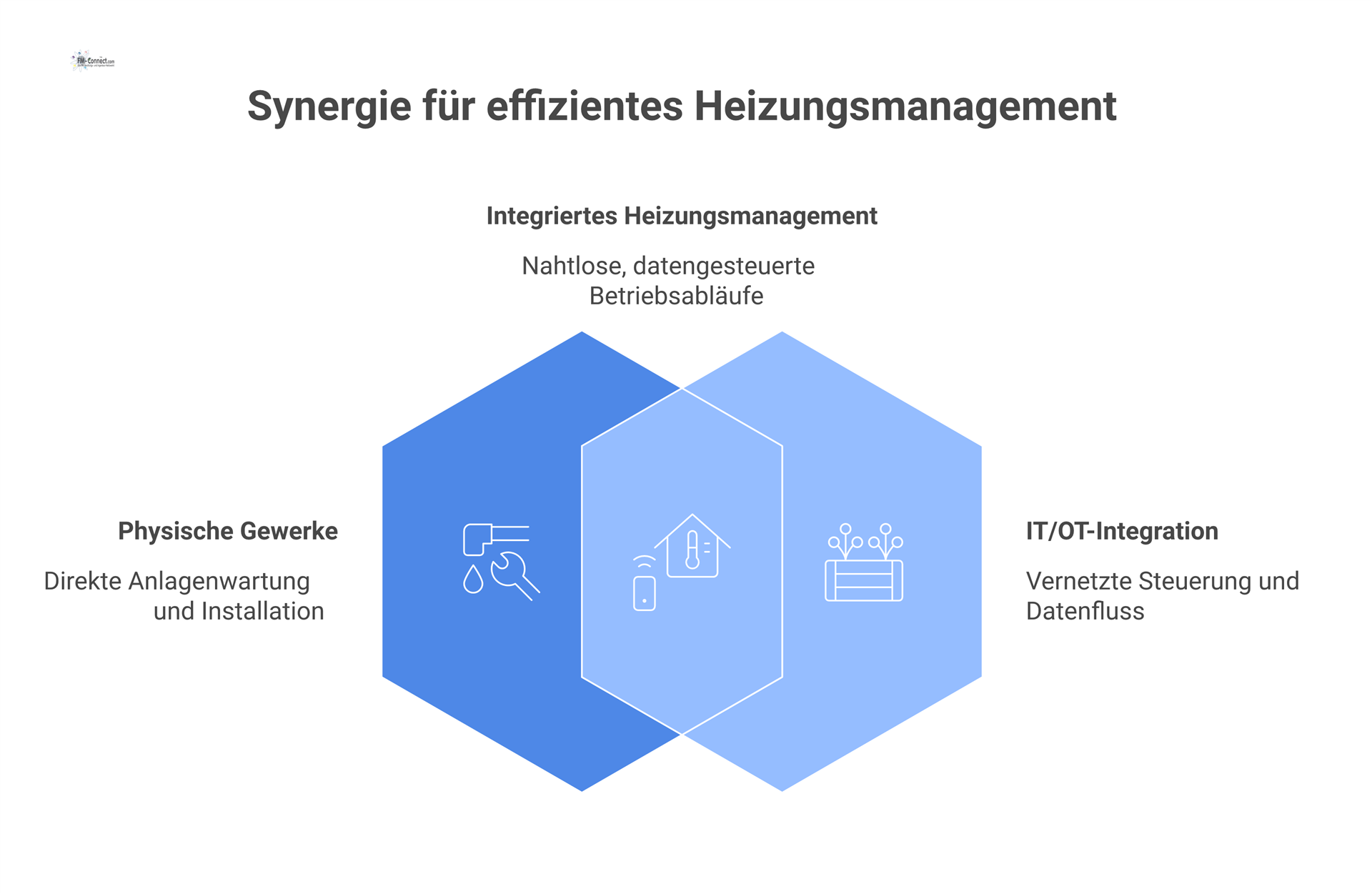

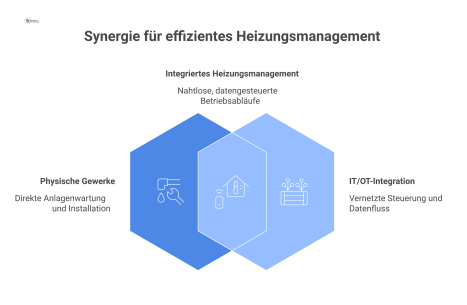

Heiztechnische Anlagen stehen in enger Abhängigkeit zu anderen Gewerken und Infrastrukturen: So benötigt jede Anlage eine stabile Stromversorgung, geeignete Abwasser- oder Kondensatableitungen, Brandschutzvorkehrungen (z. B. feuerbeständige Wanddurchbrüche) sowie bauliche Lastabtragekapazität (Statik für schwere Kessel/Speicher) und Schallschutzmaßnahmen für lärmende Komponenten. Unklare Schnittstellen zwischen Elektrik, Sanitär, Lüftung oder Bau können zu Verantwortungs- und Gewährleistungslücken führen. Es muss daher vertraglich festgelegt sein, wer z. B. den Einbau und die Wartung von Abgasleitungen, Feuerschutzklappen oder Elektroschränken übernimmt. FM-Leitfäden empfehlen ausdrücklich, Schnittstellen sauber zu definieren, damit keine Aufgaben „zwischen den Stühlen“ liegen. Nur so kann etwa im Störfall eindeutig geklärt werden, wer die Koordination übernimmt und welche Fachfirma für welchen Anschluss zuständig ist.

Die IT- und Gebäudeautomatisierungs-Infrastruktur ist heute mindestens ebenso entscheidend wie mechanische Komponenten. Netzwerk, Segmentierung, Datenpunkte, Zeitreihen (Time Series), Alarmsysteme und Benutzerrollen müssen geplant und umgesetzt werden. Die Gebäudeleittechnik (GLT/BMS) überwacht Heizung und MSR in Echtzeit und sammelt Daten (Messwerte, Alarme, Trends), die ins CAFM oder Energiemanagementsystem fließen können. Eine strikte Trennung von Steuerungsnetz (OT) und Büro-IT (IT) nach dem Defense-in-Depth-Prinzip schützt die Anlagen vor Cyberangriffen. Fehlt diese OT-Infrastruktur, operiert das System faktisch blind: Ohne erfasste Messpunkte und Datenanbindung gibt es keine verlässlichen KPIs, keine Trendanalysen und nur späte Störmeldung. Moderne FM verlangt daher, dass heiztechnische Anlagen als Teil der OT-Infrastruktur behandelt werden – mit durchgehender IT/OT-Planung und Abwehrmaßnahmen gemäß aktueller Standards.

Die Governance-Perspektive definiert Mindeststandards für alle Komponenten und Infrastrukturteile. Dies umfasst etwa Anforderungen an die Qualität und Austauschbarkeit von Bauteilen (z. B. einheitliche Fabrikatsfamilien statt Einzelanfertigungen), die Pflicht zur vollständigen Dokumentation, eindeutige Kennzeichnung (Tags/Nummern) sowie erforderliche Prüf- und Messanschlüsse. Für die Infrastruktur werden Mindestvorgaben an Zugangs- und Arbeitsflächen, Medienanschlüsse, Leitungstrassen, und Schutzmaßnahmen (Brand-, Explosions-, Umweltschutz) definiert. Ebenfalls Teil der Standardstruktur sind Anforderungen an die IT-Anbindung (z. B. GLT-Schnittstellen, Datennetzwerke) und Sicherheitseinrichtungen. Diese Mindeststruktur stellt sicher, dass bereits bei Planung und Einkauf alle wichtigen FM-Aspekte berücksichtigt werden.

Im Betrieb sind regelmäßige Kontrollpunkte erforderlich, um durch Komponentenalterung, Umbauten oder Nutzeränderungen schleichend entstehende Risiken zu erfassen. So sollten Sicherheitseinrichtungen und Funktionsketten komplett überprüft werden (z. B. Druckprüfung ganzer Kreisläufe, Funktionstest von Sensorik mit BMS-Anbindung). Auch müssen Änderungen durch Aus- oder Umbauarbeit evaluiert werden: Oft zeigt sich nur im Betrieb, ob neue Leitungsführungen oder Geräte stillgelegte Prüfpunkte beeinträchtigen. Für das KPI-Management gilt: Kennzahlen wie Anlagenverfügbarkeit, Energiekennwerte, Störungsanzahl, MTTR oder Wartungsplanerfüllung sind nur aussagekräftig, wenn die Infrastruktur die Datenerfassung und den Anlagenzugang ermöglicht. Ohne installierte Messstellen und Online-Tracking bleiben KPIs symbolisch – wie FM-Standards betonen, können KPIs nur mit verlässlichen Daten ermittelt werden. Daher sind Kontrollpunkte wie die Überprüfung von Messgeräten, Netzwerkstatus oder Dokumentenkonsistenz essenziell, um die KPI-Basis sicherzustellen.

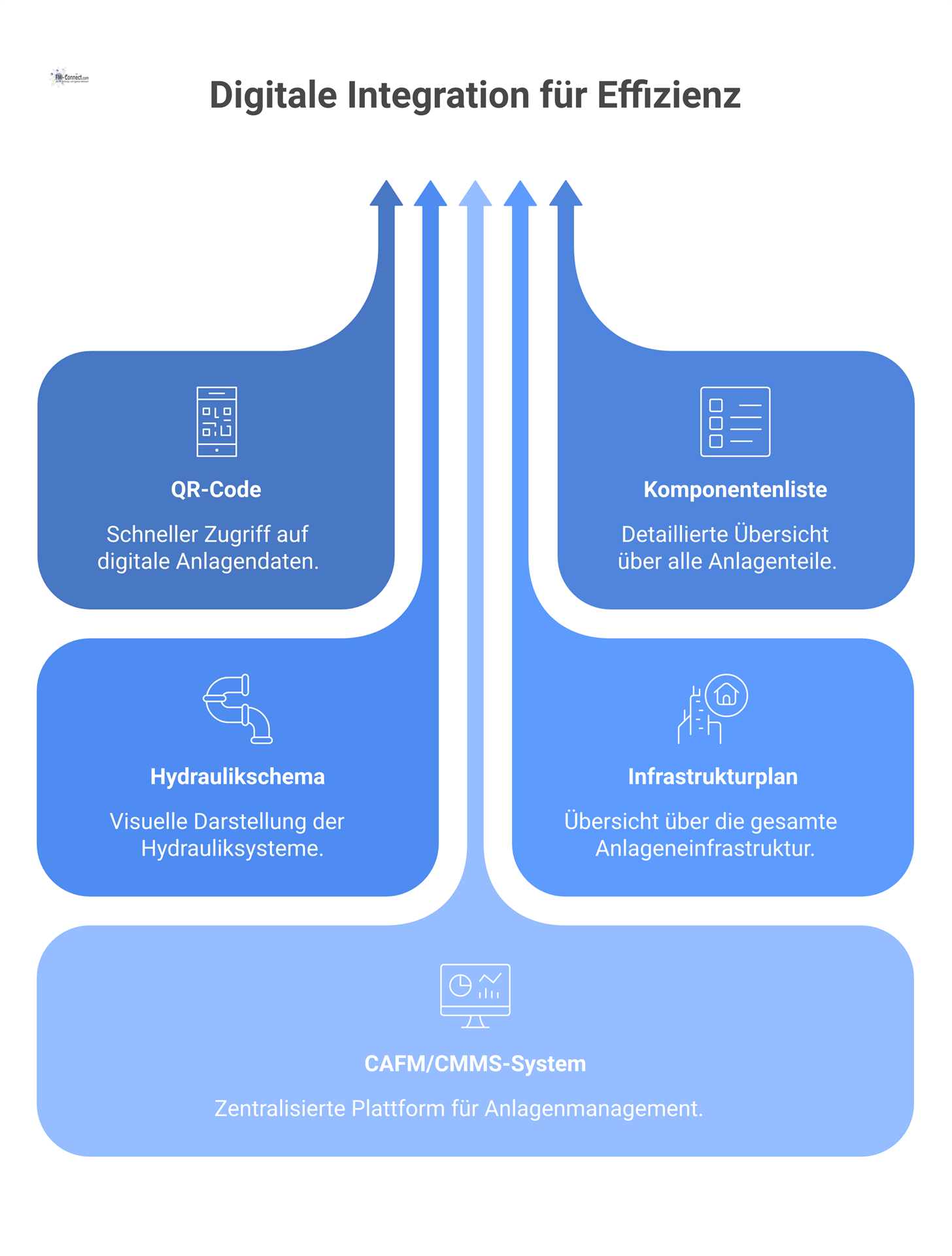

Fundamentale Dokumente umfassen eine Komponenten- bzw. Anlagenliste (BOM) mit Angaben zu Typen, Standorten und Kritikalität. Diese Liste bildet die Basis für Wartungsplanung, Ersatzteilbevorratung und Budgetierung. Weiterhin sind schematische Pläne erforderlich: Ein hydraulisches Schema (Piping and Instrumentation Diagram, P&I) und ein MSR-Funktionsschema (Regelkreisübersicht) ermöglichen sichere Eingriffe und Fehlerdiagnose, indem sie Aufbau und Wechselwirkungen der Anlage visualisieren. Außerdem sollte ein Infrastrukturplan vorliegen, der das Technikraum-Layout, Haupttrassen, Medienanschlüsse und Zugangswege darstellt. Dieser Plan unterstützt Betriebsteams und Fremdfirmen dabei, sich zurechtzufinden und Koordinationsfehler zu vermeiden (z. B. Stoßschutz, Brandschutzauflagen).

Eine einheitliche Benennung und Kennzeichnung schafft Transparenz und verhindert Fehlbedienungen. Jedes Asset erhält ein eindeutig interpretiertes Kürzel oder Tag (z. B. nach Standort, Gebäude, Raum, Anlagennummer), das in allen Unterlagen genutzt wird. Moderne CAFM-Systeme unterstützen QR- oder Barcode-Labels: Über einen Scan wird direkt das zugehörige Anlagenprotokoll aufgerufen, wodurch die Dateneingabe und -pflege effizient wird. Standardisierte Tag- und Benennungslogik erleichtert auch die Integration der Anlagen in CAFM/CMMS und ermöglicht automatisierte Prozesse (z. B. direktes Aufrufen von Wartungsanleitungen beim QR-Scan).
