Wärmepumpen Dokumentation im Betrieb
Wärmepumpen
Wärmepumpenanlagen gelten als komplexe technische Anlagen mit Schnittstellen zu Kältetechnik, Druckgeräterichtlinien, Bauordnungsrecht, Arbeitsschutzrecht und Vergaberecht. Für das Facility Management (FM) ergeben sich daraus umfassende Dokumentationspflichten entlang des gesamten Lebenszyklus – von Planung und Ausschreibung über Errichtung und Abnahme bis hin zu Betrieb, Überwachung und Gewährleistungsmanagement. Die nachfolgende strukturierte Übersicht stellt sämtliche erforderlichen Dokumente für Wärmepumpenanlagen dar und orientiert sich an den maßgeblichen Regelwerken wie DIN EN 378, VOB/A 2019, VgV, HOAI, DIN 32835-1, VDI 3810, VDI 6070, ÜAnlG sowie BetrSichV. Ziel ist die Sicherstellung der Betreiberverantwortung, Rechtskonformität und wirtschaftlichen Betriebsführung.
Wärmepumpen im Gebäudebetrieb einsetzen
- Gebäudebetrieb einsetzen
- Angebot – Bauleistungen (Ausschreibung Wärmepumpe)
- Anlagenbeschreibung – Technische Ausrüstung
- Anlagenbuch
- Anlagenverzeichnis – Überwachungsbedürftige Anlagen
- Betriebsbuch – Kälteanlagen und Wärmepumpen
- Antrag auf Ausnahmegenehmigung nach BetrSichV
- Antrag auf behördliche Genehmigung – Technische Anlage
- Prüfprogramm – Druckanlagen
- Verzeichnis der Verjährungsfristen für Mängelansprüche
- Aufmaß – Technische Ausrüstung (Wärmepumpe)
- Aufzeichnungen
- Aufzeichnungen der durchgeführten Optimierungsarbeiten
- Aufzeichnungen über Betriebskontrollen und Optimierungsbedarf
- Aufzeichnungen zur Überprüfung von Schutzmaßnahmen
- Prüfaufzeichnungen für Arbeitsmittel
- Prüfprotokolle
- Ausschreibungszeichnungen
- Ausführungspläne
- Betriebsanleitung
- Bestellung befähigter Personen zur Durchführung von Prüfungen
- Benutzerinformation
- Berechnung und Dimensionierung
- Berechnung und Dimensionierung
- Berechnung und Dimensionierung
- Lebenszykluskostenberechnung
- Prüfbescheinigung
- Bestandsaufnahme, grafische Darstellung und Neuberechnung
- Bestellung von Koordinatoren
- Betriebs- und Wartungsanleitung
- Aufmaß
- Aufzeichnungen
- Aufzeichnungen der durchgeführten Optimierungsarbeiten
- Aufzeichnungen über Betriebskontrollen und Optimierungsbedarf
- Aufzeichnungen zur Überprüfung von Schutzmaßnahmen
- 36. Prüfaufzeichnungen für Arbeitsmittel
- Prüfprotokolle
- Ausschreibungszeichnungen
- Ausführungspläne – Technische Ausrüstung
- Betriebsanleitung
- Sicherheitsrelevante Beurteilung
- Brandschutzmatrix / Feuerwehr
- Darstellungen der Lösung
- Lösungsbeschreibung
- Datenerhebung, Analyse- und Optimierungsprozesse
- Wartungsdokumente
- Dokumentation Dämm
- Installationsdokumentation
- Dokumentation vereinfachtes Verfahren
- Baudokumentation
- Dokumentation des Vergabeverfahrens
- Dokumentation der Gefährdungsbeurteilung
- Dokumentation der Gefährdungsbeurteilung
- Eignungsnachweis
- Einbauerklärung
- Festlegung der Anforderungen an befähigte Personen
- Festlegung von Art
- Mengenfeststellung
- Nachweis der fachlichen Qualifikation
- Feuerstättenbescheid
- Funktions- und Strangschema
- Funktions- und Strangschema
- Funktions- und Strangschema
- Funktions- und Strangschema
- Gewerke-Beziehungsmatrix
- Herstellerinformationen zur Instandhaltung
- Herstellerdokumentation
- Informationen für die Gefährdungsbeurteilung
- Informationen zu Notfallmaßnahmen
- Wartungsbericht
- Wartungsplan
- Wartungsterminplan
- Bestandsverzeichnis (Inventarliste)
- Kehrbuch (bei hybriden Systemen mit Feuerstätte)
- Aufgabenklärung
- EU-Konformitäts- bzw. Leistungserklärung
- Kostenberechnung (Ergebnis LPH 3)
- Kostenanschlag (Ergebnis LPH 6/7)
- Kostenschätzung (Ergebnis LPH 2)
- Leistungsnachweise und Funktionsprüfungen (Ergebnisse)
- Montageanleitung
- Nachweis des sicheren Betriebs bei verlängerten Prüffristen
- Nachweis Schornsteinfegerarbeiten (Formblatt)
- Bauphysikalische und statische Nachweise
- Objektbegehungsprotokoll
- Anschlusspläne gelieferter Maschinen
- Planungskonzept
- Preisliste
- Protokoll Mängelbeseitigung nach Abnahme
- Protokoll über besondere Unterweisung
- Prüfaufzeichnung
- Prüfbescheinigung
- Prüfbuch
- Prüfkonzept
- Raumbuch
- Raumbuch – Technischer Teil LPH 2 (Vorplanung)
- Raumbuch – Technischer Teil LPH 3 (Entwurfsplanung)
- Auditdokumente
- R&I-Fließschema
- Sachkundenachweis
- Schadstoffemissionsberechnung
- Schlitz- und Durchbruchspläne
- Schlitz- und Durchbruchspläne Stand LPH 7 (Vergabeergebnis)
- Schnittstellenkatalog
- Schutzkonzept
- Stromlaufpläne
- Unfall- und Schadensanzeige – Arbeitsmittel
- Herstellerunterlagen zur Erstellung der Gefährdungsbeurteilung
- Besondere technische Unterlagen
- Ausschreibungsunterlagen mit Leistungsbeschreibung nach Leistungsbereichen
- Vergabevorschlag
- Vermerk über das Ergebnis der regelmäßigen Überprüfung der Gefährdungsbeurteilung
- Verpflichtung der Lieferanten zur Einhaltung der Arbeitsschutzanforderungen
- Instandhaltungsdokumentation gemäß VDMA 24186
- Instandhaltungsplanung und -organisation – Technische Ausrüstung
- Nachweis der Wirtschaftlichkeit – Technische Ausrüstung
- Grafische Darstellung – Technische Ausrüstung (LPH 3 Entwurfsplanung)
- Grafische Darstellung – Technische Ausrüstung (LPH 5 Ausführungsplanung)
- Grafische Darstellung – Technische Ausrüstung (LPH 7 Ausschreibungsergebnis)
- Zertifikat für natürliche Personen – Umgang mit fluorierten Treibhausgasen
- Zertifikat für Unternehmen – Umgang mit fluorierten Treibhausgasen
Vor-Ort-Information – Kälteanlagen und Wärmepumpen
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Vor-Ort-Information für Wärmepumpen / Kälteanlagen |
| Zweck & Anwendungsbereich | Sicherheitskennzeichnung und technische Basisinformationen direkt an der Anlage |
| Rechtsgrundlagen / Normen | DIN EN 378-2 |
| Wesentliche Inhalte | • Kältemitteltyp und Füllmenge |
| Verantwortliche Partei | Hersteller und/oder Installationsunternehmen |
| Praktische Bedeutung | Grundlage für Wartung, Störungsbeseitigung und behördliche Kontrollen |
Erläuterung:
Gemäß DIN EN 378-2 sind sicherheitsrelevante Angaben dauerhaft und gut sichtbar an der Anlage anzubringen. Für das FM ist dies essenziell zur Erfüllung der Betreiberpflichten, insbesondere im Zusammenhang mit Drucksystemen, Kältemittelrisiken und Notfallmaßnahmen.
Aus FM-Sicht ist die Vor-Ort-Information nicht nur „Beschriftung“, sondern ein betriebsrelevantes Sicherheits- und Verfügbarkeitsinstrument. Inhaltlich muss die Vor-Ort-Information so ausgelegt sein, dass sie die unmittelbare Gefährdungsbeurteilung vor Ort unterstützt und in Stör- und Notfallsituationen eine schnelle, eindeutige Orientierung ermöglicht (z. B. Trennstellen/Absperrorgane, Not-Aus, Risiken des verwendeten Kältemittels). Die Normenreihe DIN EN 378 adressiert ausdrücklich auch Wärmepumpen und umfasst u. a. Anforderungen an Kennzeichnung und Dokumentation als Teil des sicheren Lebenszyklus.
Im Rahmen der Betreiberorganisation sollte das FM die Vor-Ort-Information spätestens zur Abnahme/Übergabe als „kritisches Abnahmekriterium“ prüfen, da sie in der Praxis häufig unvollständig, nicht dauerhaft angebracht oder nicht konsistent zu den Planungs- und Inbetriebnahmeunterlagen ist. Ein bewährtes Vorgehen ist ein formalisierter „Label-Abgleich“: Kältemitteltyp/Füllmenge/PS/Typenschilddaten werden mit Inbetriebnahmeprotokoll, Herstellerunterlagen und Betriebsbuch/Betriebstagebuch abgeglichen, um spätere Widersprüche bei Prüfungen, Umweltkontrollen oder Störungsanalysen zu vermeiden. Das Umweltbundesamt benennt als typische Kennzeichnungsinformationen u. a. Herstellerdaten, Typ/Seriennummer, Kältemittel und Füllmenge sowie maximal zulässige Drücke je Anlagenseite und ordnet dies in den Kontext der Dokumentation nach DIN EN 378-2 ein.
Ergänzend ist in technischen Betriebsbereichen die eindeutige Kennzeichnung von Rohrleitungen und Medienwegen Bestandteil einer praxistauglichen Vor-Ort-Informationslage. Hierzu existieren für Kälteanlagen spezifische Kennzeichnungsvorgaben (z. B. DIN 2405 für Rohrleitungen in Kälteanlagen und Kühleinrichtungen), die das FM in der Anlagenkennzeichnungsstrategie berücksichtigen sollte—insbesondere bei mehreren Aggregaten, Kaskaden oder Hybridanlagen, in denen Fehlbedienungen zu Ausfall, Umweltschäden oder sicherheitsrelevanten Ereignissen führen können.
Technische Ausrüstung
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Anlagenbeschreibung Wärmepumpe (TGA) |
| Zweck & Anwendungsbereich | Technische Gesamtdokumentation der Anlage im Planungsprozess |
| Rechtsgrundlagen / Normen | HOAI |
| Wesentliche Inhalte | • Funktionsbeschreibung und Anlagenkonzept |
| Verantwortliche Partei | TGA-Fachplaner |
| Praktische Bedeutung | Technische Referenz für Betrieb, Optimierung und Instandhaltung |
Erläuterung:

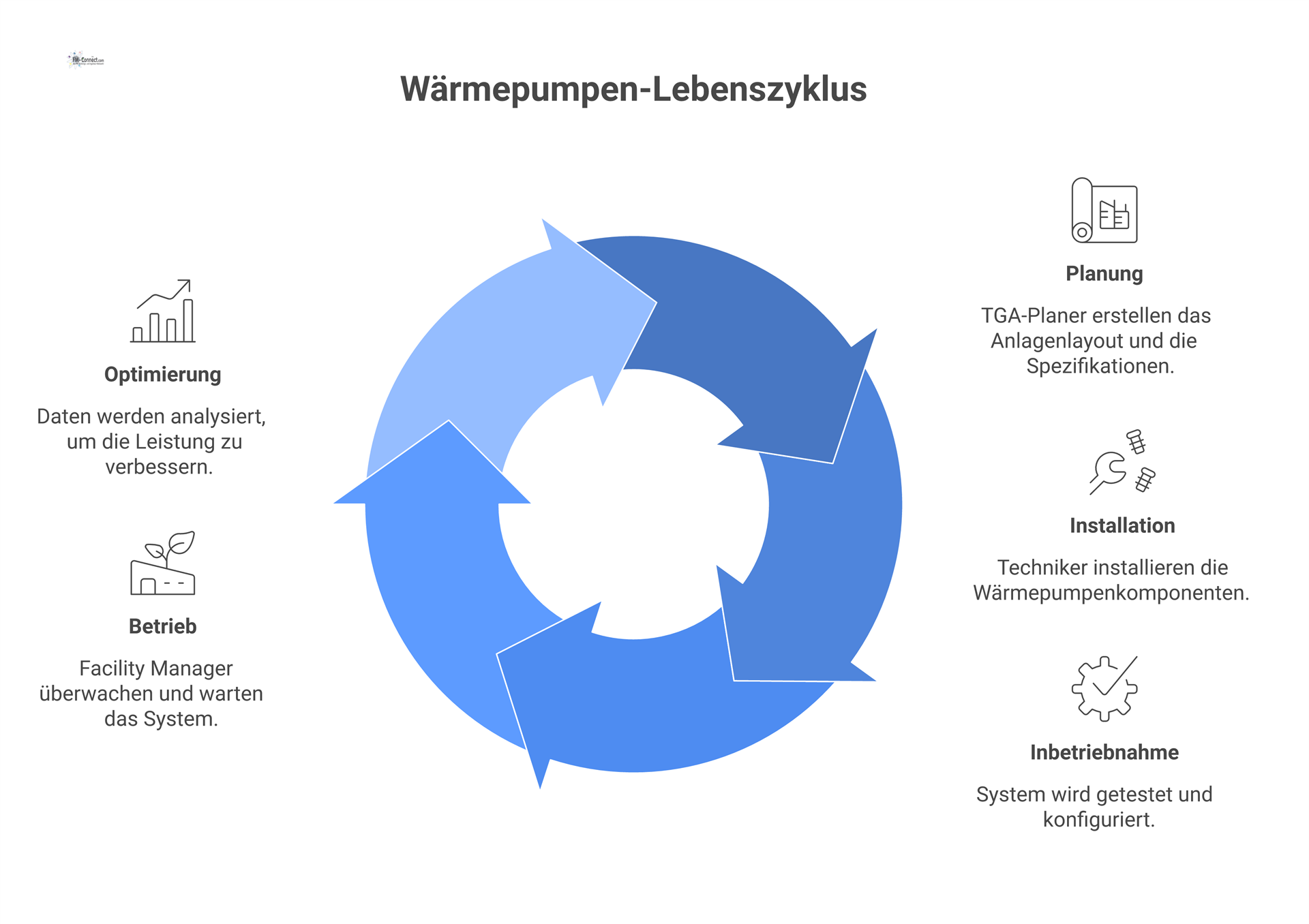

Die Anlagenbeschreibung ist Bestandteil der HOAI-Leistungsphasen. Für das FM dient sie als technische Basis für Störungsanalyse, energetische Optimierung und Modernisierungsmaßnahmen.
Für das Facility Management ist die Anlagenbeschreibung das Dokument, das die „Planungslogik“ der Anlage in betriebliche Steuerbarkeit übersetzt: Sie muss so geschrieben sein, dass ein Betreiberteam (inkl. externer Servicepartner) die Anlage bestimmungsgemäß bedienen, Sollzustände erkennen und Abweichungen systematisch eingrenzen kann. Die HOAI ordnet die Fachplanung der Technischen Ausrüstung dem Leistungsbild „Technische Ausrüstung“ zu; in diesem Rahmen entstehen typischerweise Funktions- und Systembeschreibungen als Planungs- und Abstimmungsgrundlage.
FM-relevant wird die Anlagenbeschreibung insbesondere dann, wenn Betriebszustände nicht selbsterklärend sind (z. B. monovalent/monoenergetisch/bivalent, Sperrzeiten, Abtau- und Frostschutzbetrieb, Notbetrieb, Puffermanagement, Legionellenschutz-/Warmwasserprogramme, Prioritätenlogik bei Hybridkonzepten). Eine qualitativ ausreichende Anlagenbeschreibung stellt daher nicht nur ein Hydraulikschema bereit, sondern erläutert das Regelungs- und Steuerungskonzept mit klaren Betriebsmodi, Freigabebedingungen, Sperren, Grenzwerten und Messstellenlogik—damit Instandhalter und FM-Energiemanagement die Ursache von Effizienzverlusten oder Komfortproblemen nachvollziehbar identifizieren können.

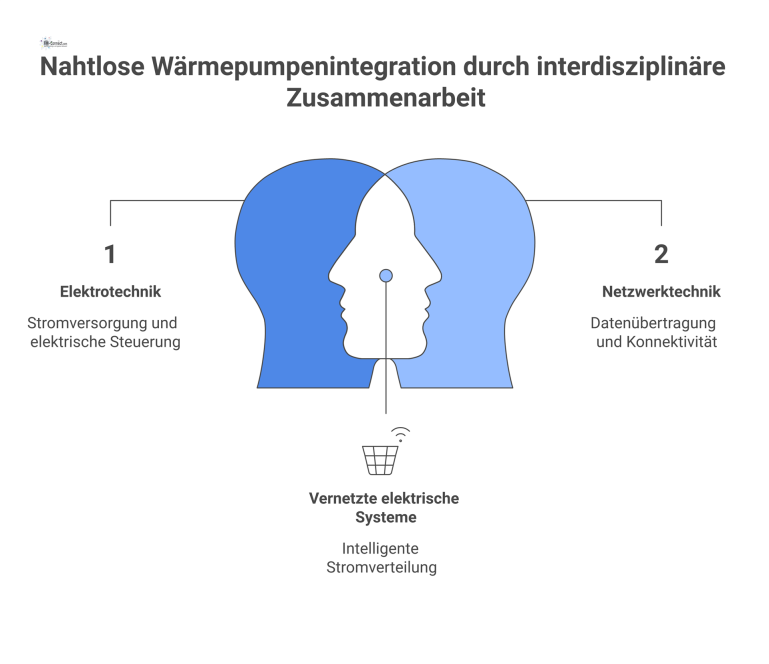

Ein weiterer Kernpunkt ist die Schnittstellenklarheit: Wärmepumpen wirken in Gebäuden meist als Teil einer Systemkette (Wärmeerzeugung ↔ Wärmeverteilung ↔ Trinkwassererwärmung ↔ ggf. Kühlung ↔ Gebäudeautomation). Die Anlagenbeschreibung muss daher die Schnittstellen zu anderen Gewerken so dokumentieren, dass spätere Verantwortungsabgrenzung (z. B. bei Störungen zwischen Wärmepumpe, Hydraulik, MSR/GLT) eindeutig möglich ist. Betreiberleitlinien für TGA-Anlagen betonen, dass sichere und nachhaltige Betriebsführung auf klaren Voraussetzungen und einer belastbaren, rechtssicheren Dokumentation beruht.

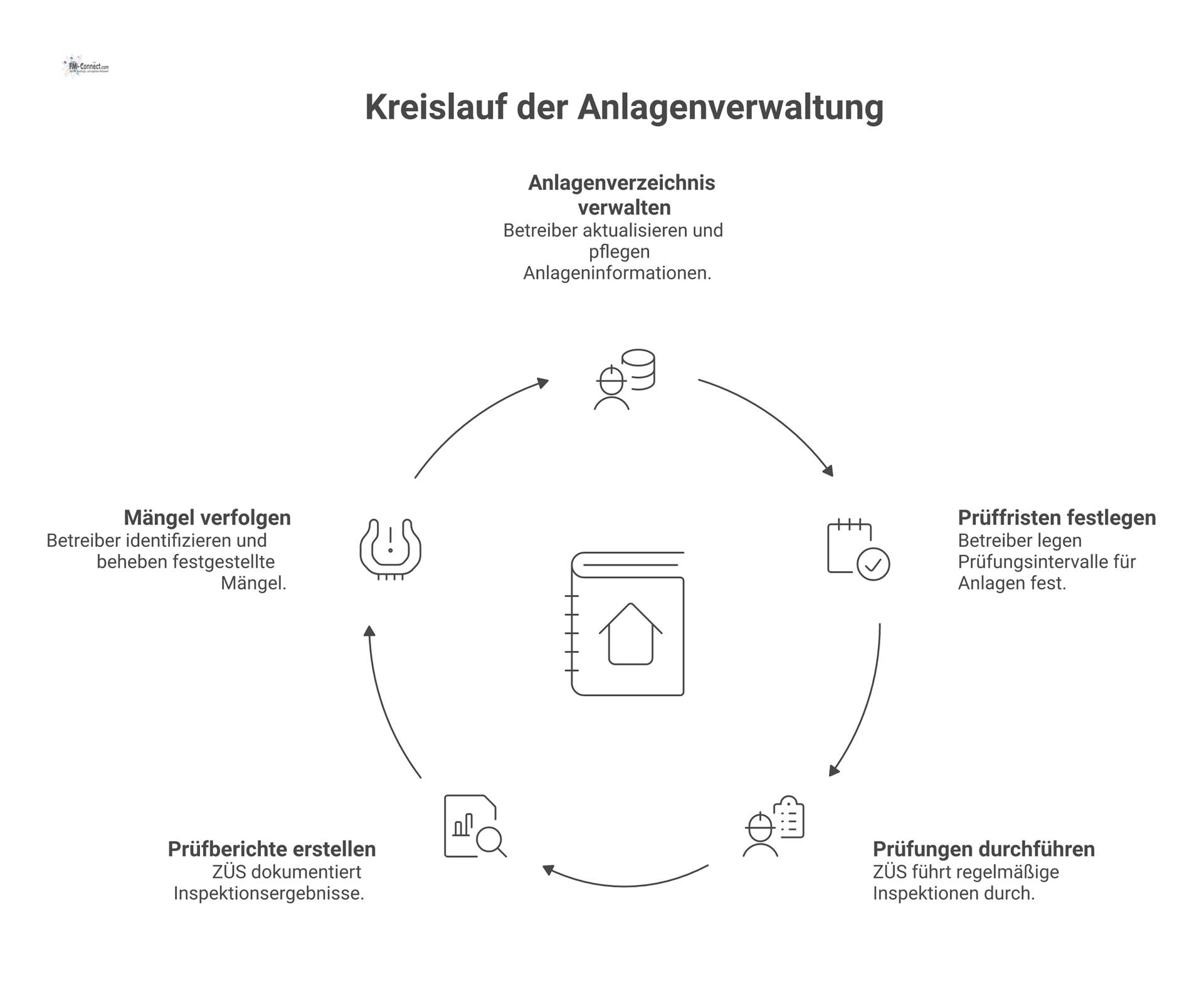

Überwachungsbedürftige Anlagen
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Anlagenverzeichnis gemäß ÜAnlG |
| Zweck & Anwendungsbereich | Registrierung überwachungsbedürftiger Wärmepumpenanlagen |
| Rechtsgrundlagen / Normen | ÜAnlG |
| Wesentliche Inhalte | • Anlagenidentifikation |
| Verantwortliche Partei | Bundesländer / Zugelassene Überwachungsstelle (ZÜS) |
| Praktische Bedeutung | Voraussetzung für rechtmäßigen Betrieb bestimmter Anlagen |
Erläuterung:
Sofern die Wärmepumpe als überwachungsbedürftige Anlage gilt (z. B. Drucksystem), ist sie gemäß ÜAnlG zu registrieren. Das FM überwacht Prüffristen und Dokumentationspflichten.
Für Facility Manager ist hier zunächst die rechtliche Einordnung entscheidend: „Überwachungsbedürftige Anlagen“ sind ein eigenständiger Rechtsbereich, in dem der Betreiber (nicht der Hersteller) Pflichten zur sicheren Bereitstellung und zum sicheren Betrieb zu erfüllen hat, insbesondere durch vorgeschriebene Prüfungen. Das ÜAnlG verpflichtet Betreiber u. a. dazu, sicherzustellen, dass Anlagen vor Inbetriebnahme, nach Änderungen/außergewöhnlichen Ereignissen und wiederkehrend geprüft werden.

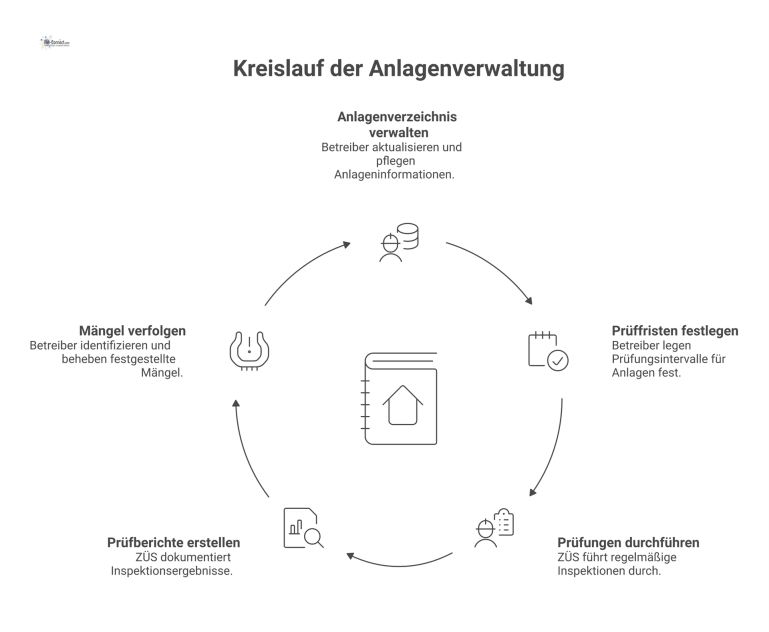

Die ZÜS-Systematik ist dabei zentral: Zugelassene Überwachungsstellen werden für definierte Aufgabengebiete zugelassen; das ÜAnlG und die BetrSichV greifen hier ineinander. Aus Betreiberperspektive folgt: Prüfungen sind fristgerecht zu beauftragen, Ergebnisse sind auszuwerten, Mängel sind fristgerecht zu beseitigen und die Nachweisführung muss jederzeit prüffähig sein. Die BAuA beschreibt ausdrücklich, dass Betreiber die Sicherheit ihrer Anlagen unter Einhaltung von Prüffristen durch regelmäßige Prüfungen von ZÜS nachzuweisen haben; zugleich wird die Rolle der Zentralstelle der Länder für Sicherheitstechnik (ZLS) als Zulassungsbehörde nach ÜAnlG genannt.
In der FM-Praxis wird daraus ein zwingendes Organisationsobjekt: Ein Anlagenverzeichnis ist das operative Steuerungsinstrument für Prüffristen, Zuständigkeiten, Prüfumfänge, Bescheide/Prüfberichte sowie Mängel- und Maßnahmenverfolgung. Auch wenn die konkrete Registerführung je nach Bundesland, Vollzugspraxis und Anlagenart unterschiedlich ausgestaltet sein kann, ist die Notwendigkeit einer systematischen Fristen- und Nachweisverwaltung eine direkte Konsequenz aus der Betreiberpflicht, Prüfungen sicherzustellen und nachzuweisen.
Für Wärmepumpenanlagen ist die Überwachungsbedürftigkeit typischerweise dann FM-relevant, wenn Drucksysteme/Anlagenteile in den Anwendungsbereich der druckbezogenen Prüfvorschriften fallen. Spätestens bei dieser Einordnung muss das FM eine Schnittstelle zwischen TGA-Betrieb, Arbeitsschutzorganisation und ggf. externen Prüfdienstleistern/ZÜS etablieren.

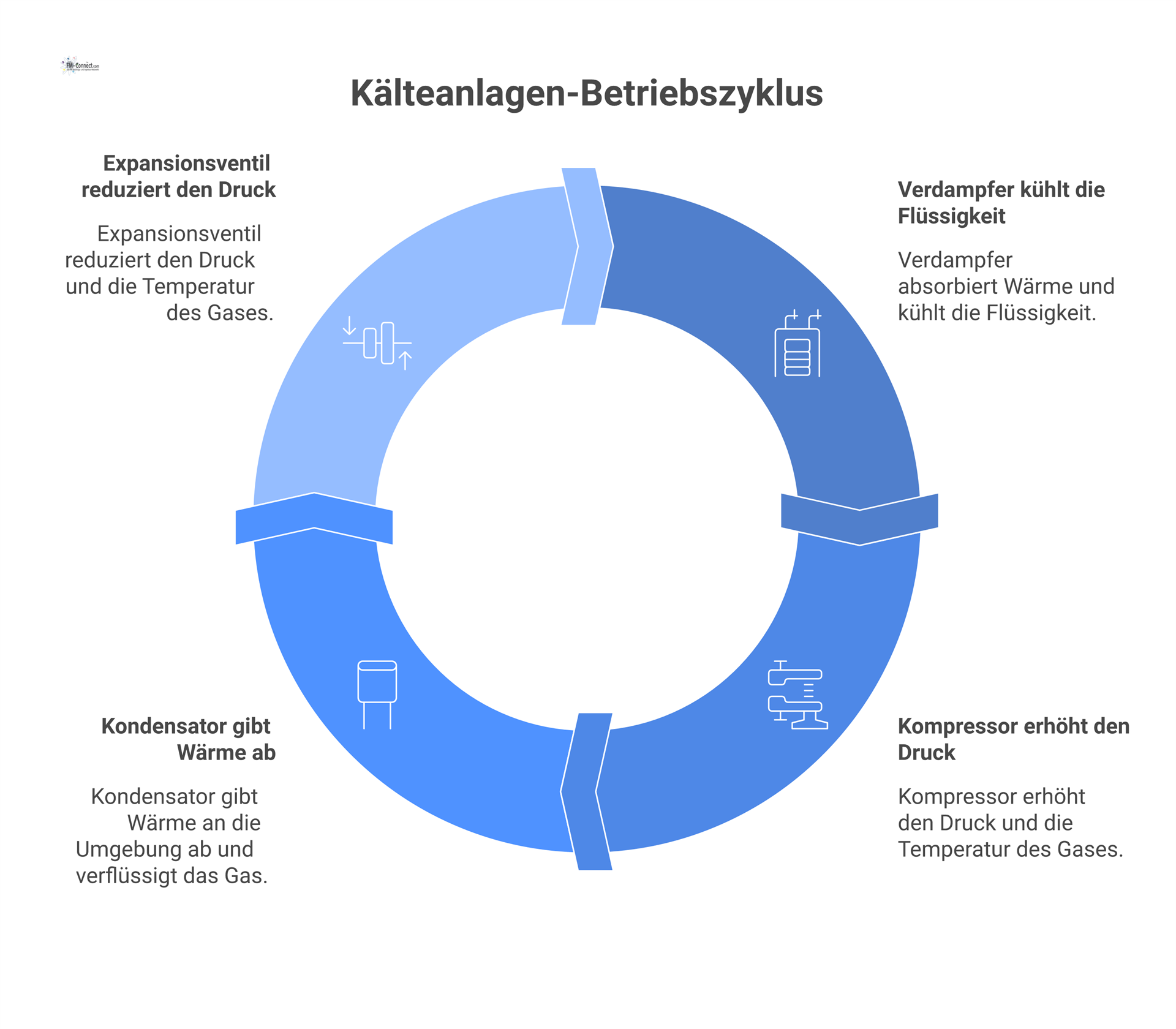

Kälteanlagen und Wärmepumpen
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Betriebsbuch Wärmepumpe |
| Zweck & Anwendungsbereich | Laufende Dokumentation von Betrieb, Wartung und Dichtheitsprüfungen |
| Rechtsgrundlagen / Normen | DIN EN 378-2, DIN EN 378-4 |
| Wesentliche Inhalte | • Inbetriebnahmedaten |
| Verantwortliche Partei | Installateur / Betreiber |
| Praktische Bedeutung | Nachweis gegenüber Behörden und Umweltstellen |
Erläuterung:
DIN EN 378-4 verlangt die Führung eines Betriebsbuchs für kältetechnische Anlagen. Das FM nutzt dieses Dokument zur Sicherstellung der Umwelt- und Arbeitsschutzkonformität.
Das Betriebsbuch ist das „laufende Gedächtnis“ der Anlage: Während die Anlagenbeschreibung und Herstellerunterlagen den vorgesehenen Sollzustand definieren, belegt das Betriebsbuch die tatsächliche Betriebsführung und die ordnungsgemäße Durchführung von Wartungen, Dichtheitskontrollen, Eingriffen in den Kältemittelkreislauf sowie Änderungen an relevanten Komponenten/Parametern. DIN EN 378-2 adressiert Kennzeichnung/Dokumentation, und der Betrieb/Instandhaltung-Teil ist in neueren Normungsständen inhaltlich fortgeführt (als DIN EN ISO 5149-4), die die Anforderungen für Betrieb, Instandhaltung, Instandsetzung und Rückgewinnung beschreibt.
Für das FM ist außerdem die Kopplung an das Umweltrecht entscheidend: Für Einrichtungen mit fluorierten Treibhausgasen greifen Anforderungen an sachkundiges Personal/Unternehmenszertifizierung sowie Emissionsvermeidung und Dichtheitskontrollen. Die Chemikalien-Klimaschutzverordnung adressiert Tätigkeiten an ortsfesten Kälteanlagen/Klimaanlagen/Wärmepumpen und knüpft sie an Sachkunde und Zertifizierung; ergänzende Vollzugshinweise deutscher Umweltbehörden zeigen zudem ausdrücklich, dass elektronische Aufzeichnungen grundsätzlich zulässig sein können, sofern Nachträglichkeit/Manipulation ausgeschlossen bzw. nachvollziehbar ist.
Aus FM-Steuerungssicht muss das Betriebsbuch deshalb mindestens drei Funktionen erfüllen: (1) Compliance-Nachweis (Behörden-/Umweltprüfungen), (2) Risikosteuerung (Leckage-/Störtrend, Schadensprävention), (3) Wirtschaftlichkeits- und Verfügbarkeitsmanagement (Wiederkehrmuster, Ersatzteil-/Serviceplanung, Garantieabwicklung). Als praxisnahe Referenz nennt das Umweltbundesamt im Kontext betrieblicher Anforderungen u. a. ein Anlagenprotokoll/Betriebstagebuch als Bestandteil der Dokumentation; damit wird unterstrichen, dass die laufende Betriebsdokumentation nicht optional, sondern integraler Bestandteil der ordnungsgemäßen Anlagenführung ist.
Wichtig ist der FM-interne Qualitätsmaßstab: Ein Betriebsbuch ist nur dann belastbar, wenn Einträge zeitnah, vollständig, nachvollziehbar (Wer? Was? Wann? Warum? Welche Menge/Parameter?) und konsistent zu Arbeitsaufträgen, Serviceberichten und Materialnachweisen geführt werden. Zudem muss klar geregelt sein, wo das Betriebsbuch geführt wird (digital/papierbasiert), wer Eintragsrechte hat (Installateur, Betreiber, Servicefirma), und wie die Versions-/Änderungshistorie gesichert wird.

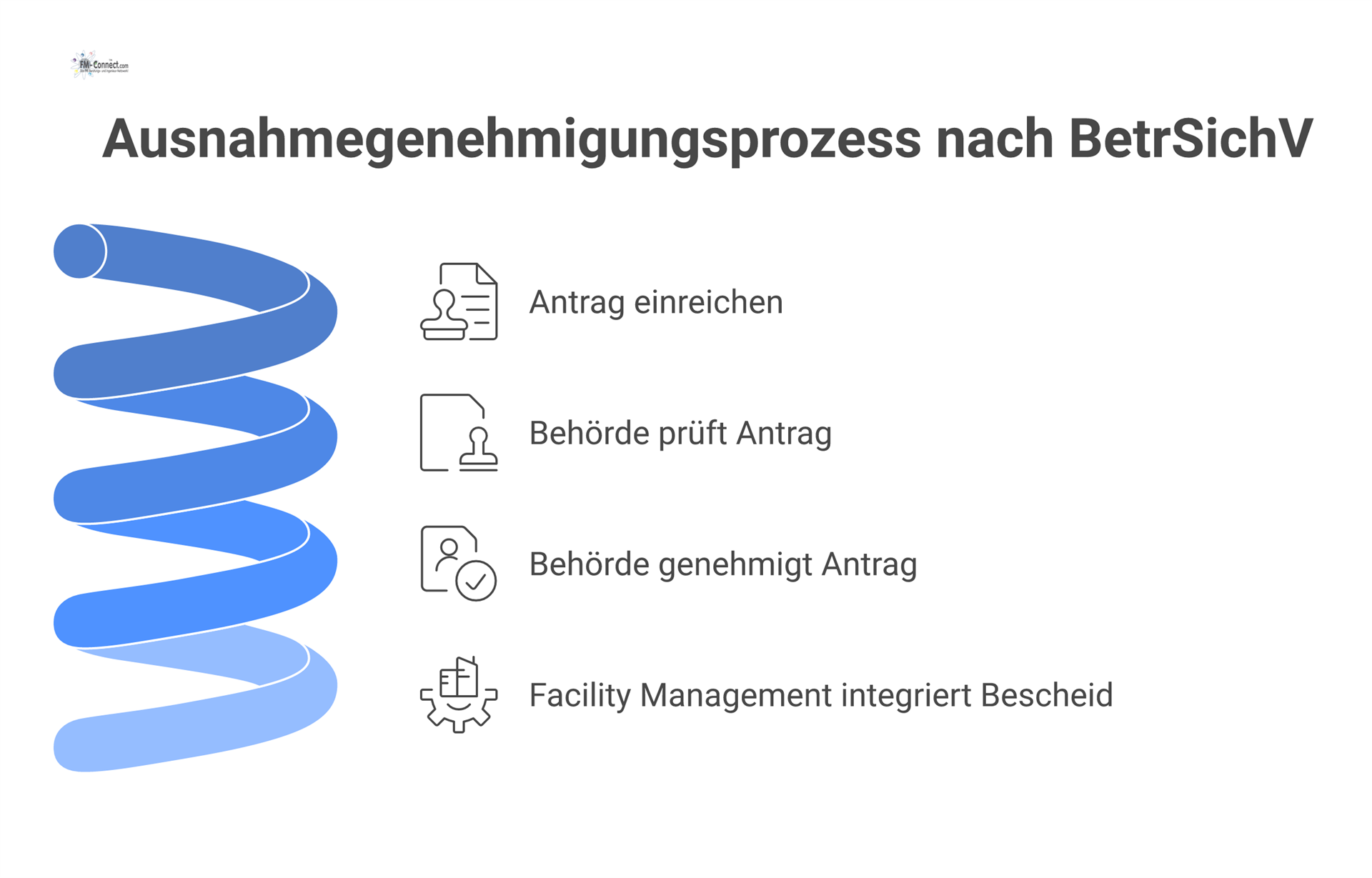

Ausnahmegenehmigung nach BetrSichV
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Antrag auf Ausnahme gemäß BetrSichV |
| Zweck & Anwendungsbereich | Genehmigung von Abweichungen von Prüfvorgaben oder Sicherheitsanforderungen |
| Rechtsgrundlagen / Normen | BetrSichV |
| Wesentliche Inhalte | • Beschreibung der Abweichung |
| Verantwortliche Partei | Arbeitgeber / Unternehmer |
| Praktische Bedeutung | Erforderlich in begründeten Ausnahmefällen |
Erläuterung:
Abweichungen von der BetrSichV bedürfen einer behördlichen Genehmigung. Das FM koordiniert Antragstellung und Nachweisführung.
Für die FM-Praxis ist entscheidend, dass Ausnahmen nicht „betrieblich“ entschieden werden dürfen, sondern nur innerhalb des behördlich vorgesehenen Rahmens und typischerweise schriftlich auf Antrag. Die BetrSichV enthält explizit eine Regelung zu behördlichen Ausnahmen: Danach kann die zuständige Behörde auf schriftlichen Antrag Ausnahmen von bestimmten Schutzvorschriften zulassen, wenn (a) die Anwendung im Einzelfall zu einer unverhältnismäßigen Härte führen würde, (b) die Ausnahme sicherheitstechnisch vertretbar ist und (c) der Schutz der Beschäftigten (und bei überwachungsbedürftigen Anlagen auch anderer Personen) weiterhin gewährleistet bleibt; im Antrag sind u. a. Grund, betroffene Tätigkeiten/Verfahren, Zahl betroffener Beschäftigter sowie die vorgesehenen technischen und organisatorischen Maßnahmen darzulegen.
Für Wärmepumpen- und Drucksystemkontexte ist diese Ausnahme-Logik insbesondere dort relevant, wo Betriebskonzepte oder bauliche Rahmenbedingungen nicht ohne Weiteres mit Standardanforderungen harmonieren (z. B. besondere Aufstellbedingungen, technische Abweichungen im Schutzkonzept, atypische Prüfkonzepte). Das FM hat in solchen Fällen die Rolle der „sicherheits- und dokumentationsseitigen Integrationsstelle“: Es organisiert die belastbare Gefährdungsbeurteilung (als Grundlage), koordiniert beteiligte Fachdisziplinen (TGA, Arbeitsschutz, ggf. Sachverständige/ZÜS) und stellt sicher, dass Ersatzmaßnahmen technisch wirksam, organisatorisch implementierbar und dokumentationsseitig auditierbar sind.
Praktisch bedeutet das: Der Ausnahmebescheid (inkl. Nebenbestimmungen) wird Bestandteil der Betreiberakte/Anlagenbuchführung und muss in das Prüf- und Instandhaltungssystem überführt werden (Prüfprogramm, Fristen, Zuständigkeiten, Dokumentationspflichten). In späteren Prüfungen wird regelmäßig nicht nur der technische Zustand, sondern auch die Wirksamkeit und Einhaltung der festgelegten organisatorischen Schutzmaßnahmen beurteilt; TRBS konkretisieren dabei die Auslegung der BetrSichV und die Anforderungen an Prüfungen.

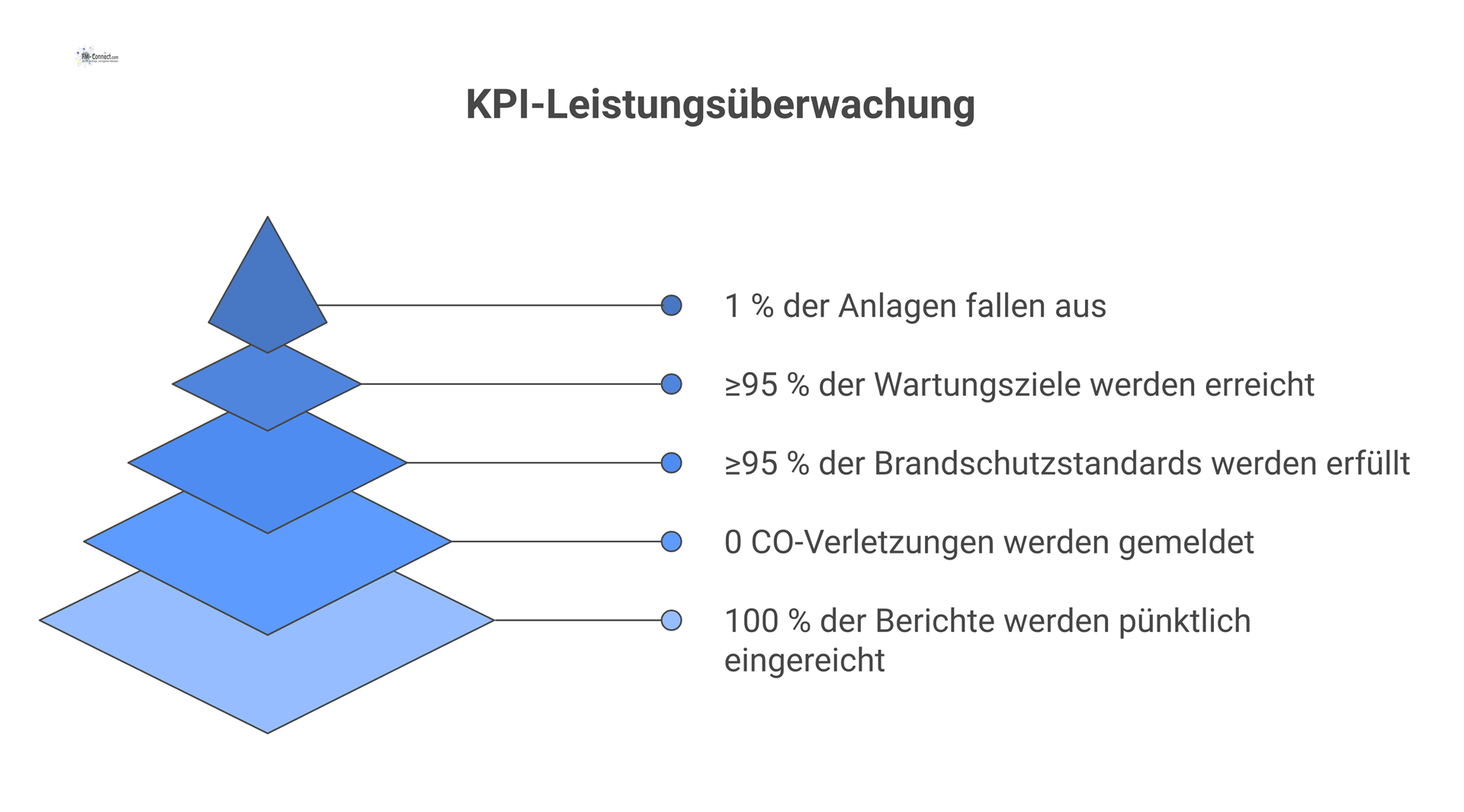

Verjährungsfristen für Mängelansprüche
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Verzeichnis der Verjährungsfristen |
| Zweck & Anwendungsbereich | Überwachung von Gewährleistungs- und Mängelansprüchen |
| Rechtsgrundlagen / Normen | HOAI |
| Wesentliche Inhalte | • Abnahmedatum |
| Verantwortliche Partei | TGA-Fachplaner / Facility Management |
| Praktische Bedeutung | Sicherung wirtschaftlicher Interessen des Betreibers |
Erläuterung:
Das Verzeichnis der Verjährungsfristen ist im FM ein kaufmännisch-technisches Steuerungsinstrument: Es stellt sicher, dass Mängel nicht nur erkannt, sondern innerhalb der maßgeblichen Fristen angezeigt, verfolgt und rechtssicher geltend gemacht werden. Rechtsdogmatisch bestimmen sich Verjährungsfristen für Mängelansprüche im Werkvertragsrecht, insbesondere nach § 634a BGB (z. B. fünf Jahre bei Bauwerken und Planungs-/Überwachungsleistungen hierfür), und—bei vereinbarter VOB/B—nach den dortigen Regelungen zu Mängelansprüchen.
Die praktische FM-Relevanz ist hoch, weil Wärmepumpenanlagen typischerweise aus mehreren Vertragsbeziehungen bestehen (TGA-Planung, Lieferung/Errichtung, MSR/GLT, ggf. Tiefbau, Schallschutzmaßnahmen). Ohne strukturiertes Fristenverzeichnis entstehen erfahrungsgemäß drei typische Risiken: (1) Fristversäumnis trotz vorhandener Mängel, (2) unklare Zuordnung „wer ist verantwortlich?“ und dadurch verzögerte Mängelanzeige, (3) fehlende Beweissicherung (Abnahmeprotokolle, Fotodokumentation, Messprotokolle, Serviceberichte). Das BGB knüpft den Beginn maßgeblicher Verjährungsfristen an die Abnahme; daher ist die saubere Dokumentation des Abnahmedatums und eventueller Teilabnahmen/Abnahmevorbehalte essenziell.
Für das Facility Management ist das Fristenverzeichnis außerdem eng mit dem Anlagenbuch/Betriebsbuch zu verzahnen: Mangelereignisse und Nachbesserungen müssen so dokumentiert werden, dass der Zusammenhang zwischen Feststellung, Anzeige, Nachbesserung und erneuter Fristenlage nachvollziehbar bleibt. Bei VOB/B-Konstellationen ist besonders zu beachten, dass nach Abnahme einer Mängelbeseitigungsleistung für diese Leistung eine neue Verjährungsfrist beginnen kann; daraus folgt in der Praxis ein erhöhter Abstimmungsbedarf zwischen technischem Mängelmanagement und kaufmännischer Fristensteuerung.

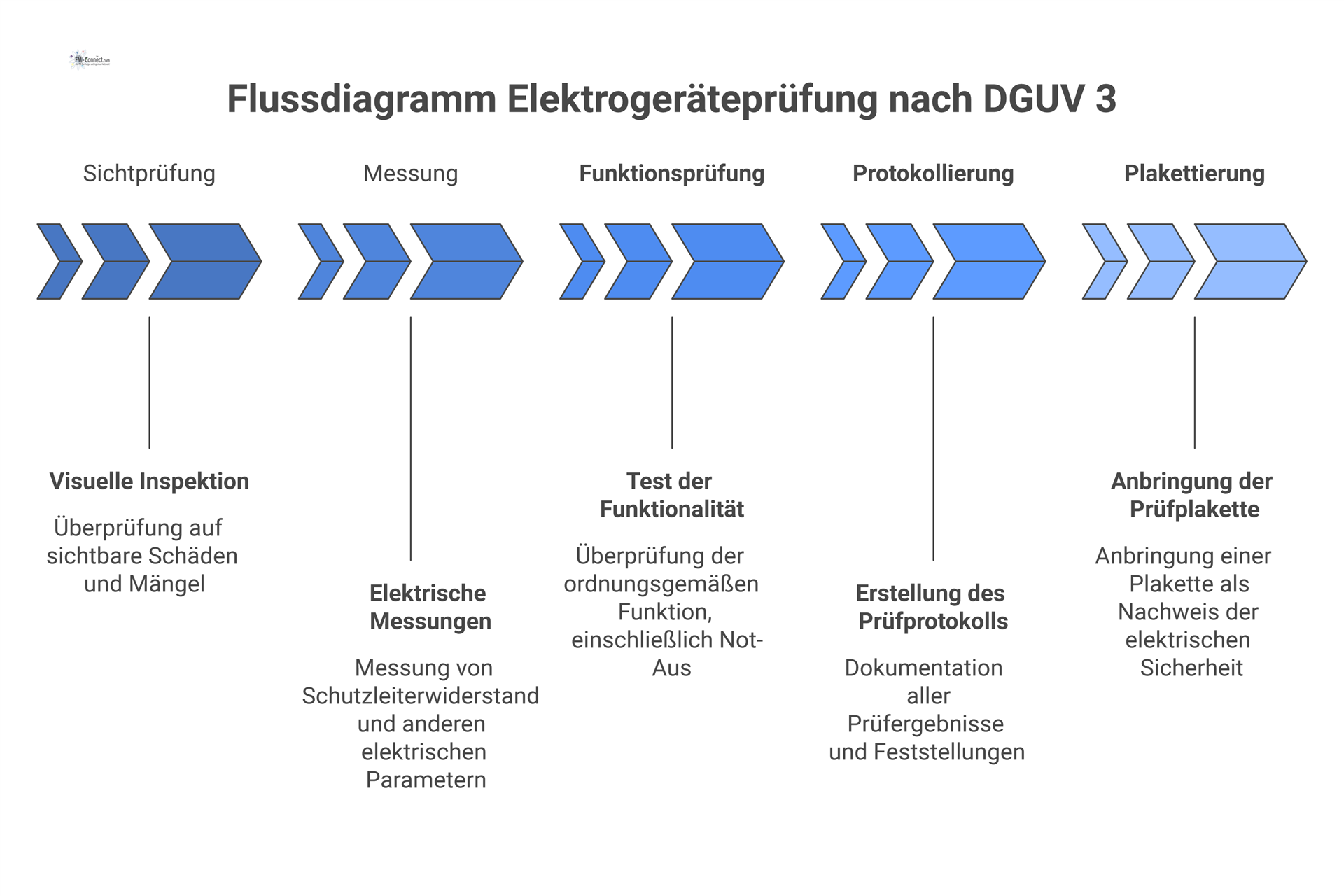

Elektrische Betriebsmittel
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Prüfprotokoll elektrische Anlagen und Betriebsmittel |
| Zweck & Anwendungsbereich | Nachweis der elektrischen Sicherheit ortsfester und ortsveränderlicher Anlagen und Geräte; Grundlage für die Einhaltung der DGUV-Vorschriften und der VDE-Normen. |
| Rechtsgrundlagen / Normen | DGUV Vorschrift 3 (ehem. BGV A3) und DGUV Vorschrift 4 verpflichten Unternehmen, elektrische Anlagen und Betriebsmittel regelmäßig zu prüfen. DGUV Information 203-071 beschreibt die Organisation und Durchführung wiederkehrender Prüfungen: Die technische Prüfung umfasst Besichtigen, Messen (z. B. Durchgängigkeit des Schutzleiters, Isolationswiderstand) und Erproben von Sicherheitsfunktionen. Die Prüfungen sind zu dokumentieren; die Aufzeichnungen müssen am Betriebsort verfügbar sein und aussagefähige Messwerte enthalten, um spätere Prüffristen festlegen zu können. |
| Wesentliche Inhalte | • Sichtprüfung auf offensichtliche Mängel |
| Verantwortliche Partei | Elektrofachkraft oder befähigte Prüferin/Prüfer; Arbeitgeber sorgt für Organisation und Aufbewahrung der Dokumente. |
| Praktische Bedeutung | Vermeidung elektrischer Gefährdungen, Reduzierung der Haftung und Erfüllung der gesetzlichen Prüfpflichten; Grundlage für die Festlegung von Prüffristen und Wartungsmaßnahmen. |
Erläuterung:
Nach DGUV Vorschrift 3/4 dürfen elektrische Anlagen und Betriebsmittel nur in ordnungsgemäßem Zustand betrieben werden. Die DGUV-Information 203-071 konkretisiert die Prüfungen: Sie bestehen aus Sichtprüfung, Messung und Funktionsprüfung. Die Ergebnisse sind zu dokumentieren und bilden die Grundlage für die nächste Prüfung. Messungen müssen mit geeigneten Prüfgeräten nach den einschlägigen Normen (z. B. DIN VDE 0701-0702) durchgeführt werden. Eine sachgerechte Dokumentation mit Messwerten ermöglicht die Anpassung der Prüffristen und ist bei Arbeitsschutz- oder Versicherungsprüfungen vorzulegen.

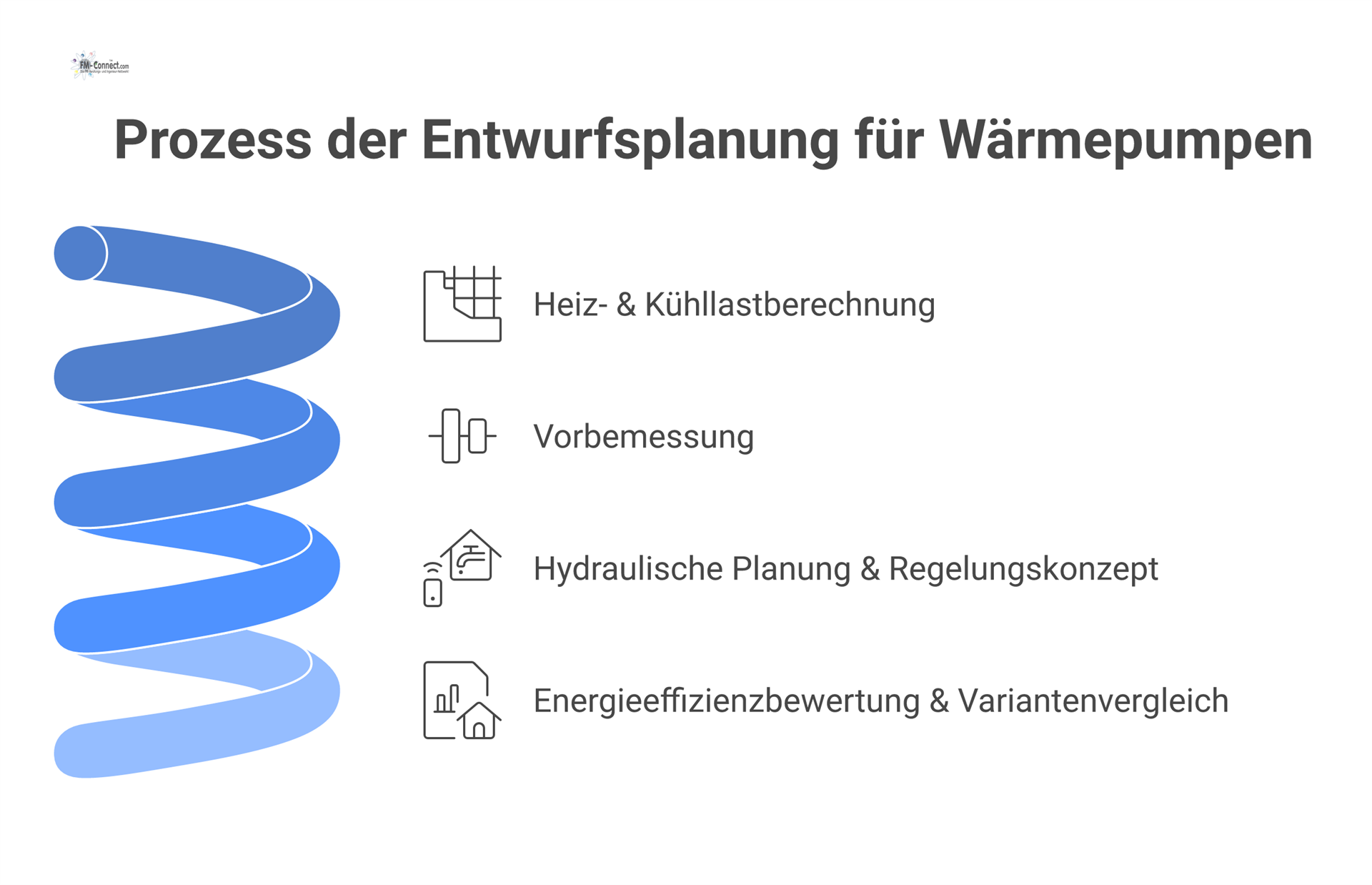

LPH 3 (Entwurfsplanung)
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Berechnungen und Dimensionierung Wärmepumpe – LPH 3 |
| Zweck & Anwendungsbereich | technische Auslegung der Anlage im Entwurfsstadium |
| Rechtsgrundlagen / Normen | HOAI, VDI 4645, VDI 2067 |
| Wesentliche Inhalte | • Heiz- und Kühllastberechnung |
| Verantwortliche Partei | |
| Praktische Bedeutung |
Erläuterung:
Die HOAI legt in Leistungsphase 3 (Entwurfsplanung) die Erstellung einer technischen Vorbemessung mit Variantenuntersuchung und Kostenschätzung fest. Für Wärmepumpen bedeutet dies, den Heiz- und Kühllastbedarf zu berechnen, Verdichter und Wärmetauscher vor zu dimensionieren, Hydraulikschemata (z. B. Monovalent, bivalent) und Reglerauslegung zu planen sowie verschiedene Anlagentypen hinsichtlich Energieeffizienz zu vergleichen. Die Richtlinie VDI 4645 unterstützt diese Planungsphase mit Empfehlungen zu hydraulischen Schaltungen, Komponentenwahl und Dokumentation. Eine belastbare Vorplanung beeinflusst maßgeblich die spätere Energieeffizienz und Wirtschaftlichkeit.

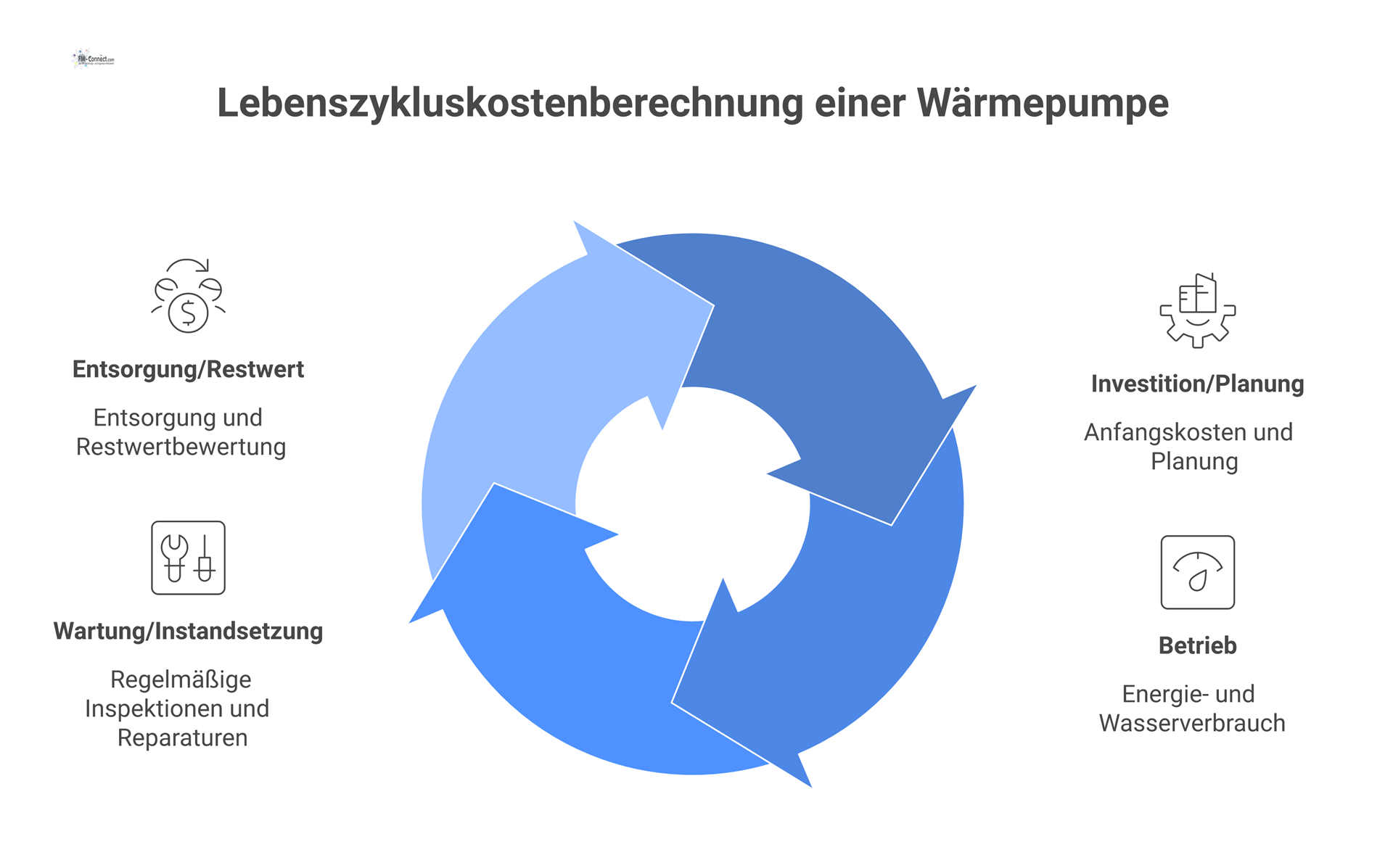

Lebenszykluskostenberechnung (LCC)
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Lebenszykluskostenberechnung Wärmepumpe |
| Zweck & Anwendungsbereich | Wirtschaftlichkeitsbewertung über die gesamte Nutzungsdauer |
| Rechtsgrundlagen / Normen | VDI 2067, ISO 15686, HOAI |
| Wesentliche Inhalte | • Investitions- und Planungskosten |
| Verantwortliche Partei | TGA-Fachplaner/Fachberater |
| Praktische Bedeutung | Entscheidungsgrundlage für nachhaltige Investitionen und Betriebskostenoptimierung |
Erläuterung:
Die Lebenszykluskostenbetrachtung bewertet alle über den Lebenszyklus einer Wärmepumpe entstehenden Kosten. Sie umfasst Bau- und Planungskosten, Energie- und Betriebskosten (Strom, Wasser), Wartungs- und Instandhaltungskosten sowie Rückbau- und Entsorgungskosten. Richtlinien wie VDI 2067 und ISO 15686 empfehlen dynamische Berechnungsverfahren (Barwert- oder Annuitätenmethode). Im FM dient die LCC-Analyse der Auswahl energieeffizienter Systeme und der langfristigen Kostenoptimierung.
Schnellverschlüsse an Druckbehältern
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Betriebs- und Wartungsanleitung Druckbehälter (Schnellverschluss) |
| Zweck & Anwendungsbereich | sicherer Betrieb drucktragender Komponenten mit Schnellverschlüssen |
| Rechtsgrundlagen / Normen | DIN EN 13445-5, CEN/TR 764-6, Druckgeräterichtlinie (PED) |
| Wesentliche Inhalte | • Beschreibung des Druckbehälters und der Schnellverschlusskonstruktion |
| Verantwortliche Partei | Hersteller des Druckbehälters |
| Praktische Bedeutung | Vermeidung von Druckunfällen, Schutz des Bedienpersonals und rechtssicherer Betrieb |
Erläuterung:
Die Norm DIN EN 13445-5 (unbefeuerte Druckbehälter) und der technische Report CEN/TR 764-6 legen fest, dass die Betriebs- und Wartungsanleitung eines Druckbehälters Informationen zur sicheren Installation, Inbetriebnahme, Nutzung, Wartung und Außerbetriebnahme enthalten muss. Spezielle Anforderungen gelten für Schnellverschlüsse: laut Druckgeräterichtlinie müssen sie mit einer Verriegelung versehen sein, die ein Öffnen verhindert, solange gefährliche Drücke oder Temperaturen im Behälter herrschen. Die Anleitung muss außerdem Gefahren wie das Überschreiten zulässiger Drücke oder Temperaturen, Fehler beim Umgang mit Verschlüssen sowie chemische Gefährdungen beschreiben und Maßnahmen zur Risikovermeidung angeben.

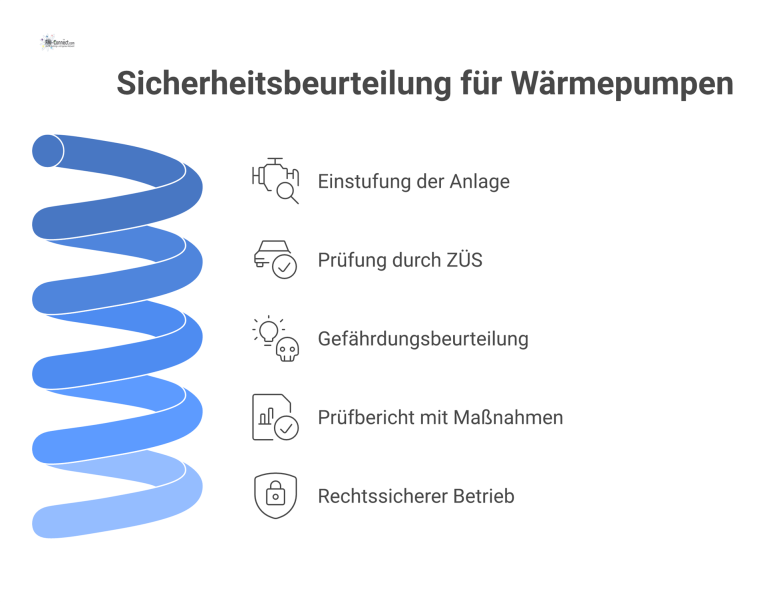

Überwachungsbedürftige Anlagen
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Sicherheitsrelevante Beurteilung gemäß BetrSichV |
| Zweck & Anwendungsbereich | Prüft die Sicherheit überwachungsbedürftiger Wärmepumpen (Druck- und Kälteanlagen) sowie ihre Einstufung als überwachungsbedürftige Anlage. |
| Rechtsgrundlagen / Normen | Betriebssicherheitsverordnung (BetrSichV), insbesondere §§ 15–17 sowie Anhang 2. |
| Wesentliche Inhalte | • Einstufung der Anlage als überwachungsbedürftig |
| Verantwortliche Partei | Zugelassene Überwachungsstelle (ZÜS) |
| Praktische Bedeutung | Voraussetzung für einen rechtssicheren Betrieb und behördliche Nachweisführung. |
Erläuterung:
Nach der BetrSichV müssen bestimmte Wärmepumpen als Druck- oder Kälteanlagen vor ihrer Inbetriebnahme und nach wesentlichen Änderungen von einer zugelassenen Überwachungsstelle geprüft werden. In Anhang 2 sind Umfang und Intervalle der inneren und äußeren Prüfungen festgelegt. Die wiederkehrenden Prüfungen stellen sicher, dass die Anlage während des Betriebs sicher bleibt. Die Ergebnisse sind in einem Prüfbericht mit Mängelbewertung zu dokumentieren; das Facility Management ist für die Terminüberwachung und die Beseitigung der festgestellten Mängel verantwortlich. Elektronische Aufzeichnungen sind zulässig und müssen über die gesamte Lebensdauer der Anlage aufbewahrt werden.
Notfallsteuerungsmatrix
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Brandschutz- und Steuerungsmatrix Wärmepumpe |
| Zweck & Anwendungsbereich | Dokumentiert brandschutztechnische Wechselwirkungen zwischen der Wärmepumpe, der Gebäudeleittechnik (GLT) und sicherheitsrelevanten Anlagen. |
| Rechtsgrundlagen / Normen | HOAI (Leistungsphasen 3 bis 5), VDI 3819-3. |
| Wesentliche Inhalte | • Brandfallsteuerungen |
| Verantwortliche Partei | TGA-Fachplaner / Brandschutzplaner |
| Praktische Bedeutung | Grundlage für behördliche Brandschutzabnahmen und wiederkehrende Prüfungen; dient als Testmatrix während der Inbetriebnahme. |
Erläuterung:
Die Richtlinie VDI 3819-3 verlangt, dass alle brandschutzrelevanten Steuerungsfunktionen nachvollziehbar dokumentiert werden. Eine Brandfallsteuermatrix definiert für jeden Brandfall und jedes Gefahrenereignis, wie technische Anlagen (Brandmeldeanlage, Rauchabzug, Lüftung, Türen, Aufzüge, Sicherheitsbeleuchtung, Wärmepumpe) miteinander interagieren. Sie zeigt die Wechselwirkungen, erleichtert die behördliche Prüfung und ermöglicht Schwachstellen zu erkennen. In Sonderbauten ist diese Matrix Teil des genehmigungsrelevanten Brandschutzkonzepts.

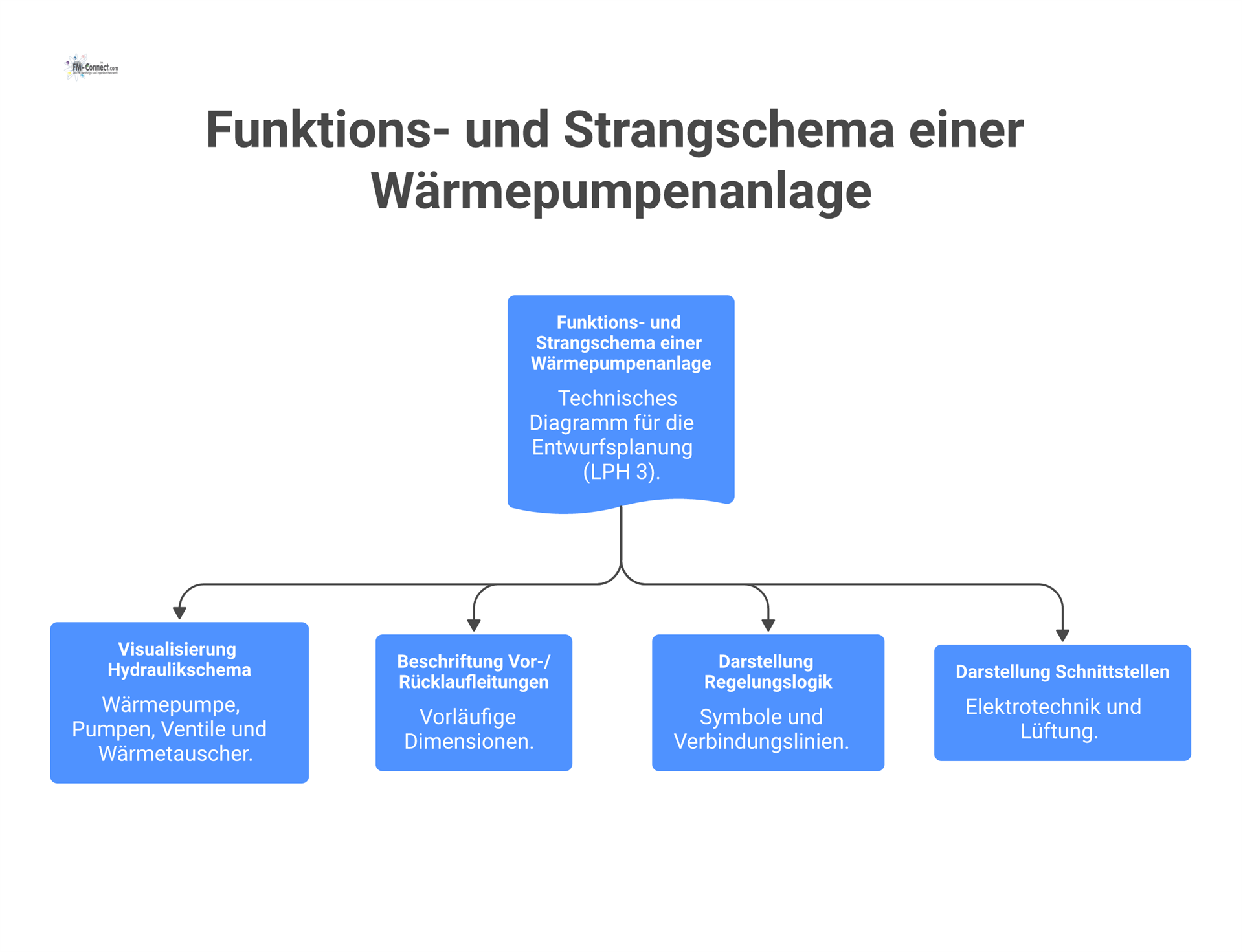

LPH 3 (Entwurfsplanung)
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Funktions- und Strangschema – Entwurfsplanung |
| Zweck & Anwendungsbereich | Konkretisierung der Systemstruktur und hydraulischen Verschaltung während der Entwurfsplanung. Es definiert technische Parameter und legt die Dimensionierung der Komponenten fest. |
| Rechtsgrundlagen / Normen | HOAI Leistungsphase 3; VDI 6026-1; DIN-Regelwerke für Heizungs- und Kälteanlagen (z. B. DIN 18379 für Lüftungsanlagen, DIN 18381 für Heizungsanlagen) |
| Wesentliche Inhalte | • Detailliertes Hydraulikschema mit Vor- und Rücklaufleitungen, Pumpen, Absperr- und Sicherheitsarmaturen |
| Verantwortliche Partei | TGA-Fachplaner mit Abstimmung der Betreiber und ggf. Sicherheitsingenieur |
| Praktische Bedeutung | Das Schema bildet die Grundlage für die Kostenberechnung (HOAI LPH 3) und die Genehmigungsplanung. Es ermöglicht die Bewertung von Varianten und dient als Referenz für die Fehlerdiagnose und die spätere Ausschreibung. |
Erläuterung:
In der Entwurfsplanung werden die wesentlichen technischen Parameter einer Wärmepumpenanlage festgelegt. Dazu gehören die Dimensionierung der Heiz- und Kühlkreise, die Auswahl geeigneter Wärmepumpentypen sowie die Festlegung der Alarm- und Sicherheitslogik. Im FM dient dieses Schema als verlässliches Planungsdokument, auf dessen Basis Leistungsverzeichnisse und Verträge erstellt werden.

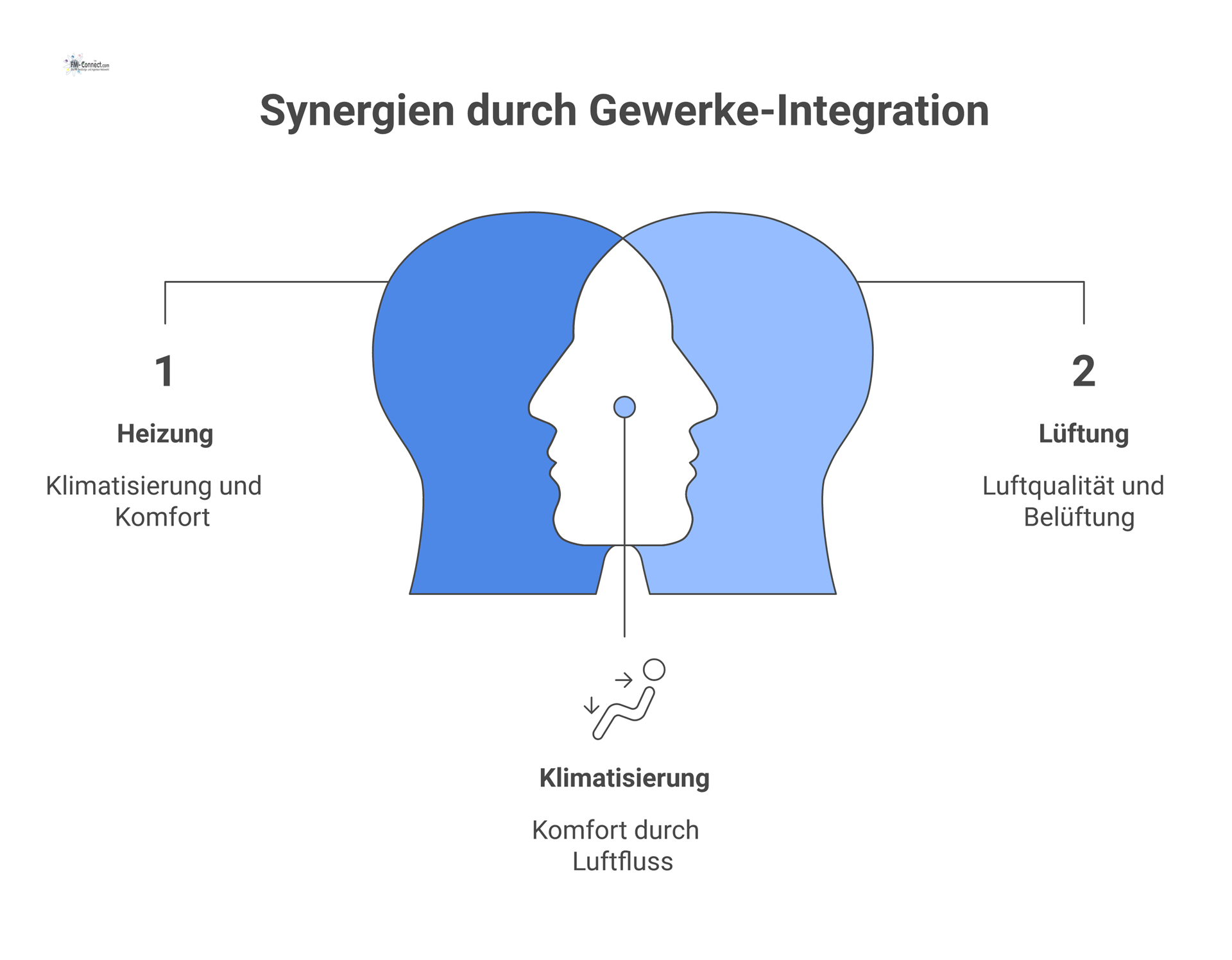

Beziehungsmatrix
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Gewerkezuordnungsmatrix / Gewerkebeziehungsmatrix |
| Zweck & Anwendungsbereich | Visuelle Darstellung der funktionalen Abhängigkeiten und Schnittstellen zwischen den beteiligten Gewerken (z. B. Heizung, Lüftung, Elektrotechnik, Gebäudeautomation, Brandmelde- und Sicherheitstechnik). Sie dient der Koordination und der eindeutigen Zuordnung von Verantwortlichkeiten. |
| Rechtsgrundlagen / Normen | VDI 6039 „Facility-Management – Inbetriebnahmemanagement für Gebäude“; VDI 6039 beschreibt die Matrix als Instrument zur Visualisierung der Abhängigkeiten. |
| Wesentliche Inhalte | • Übersicht der beteiligten Gewerke und Verantwortlichkeiten |
| Verantwortliche Partei | TGA-Fachplaner erstellt die Matrix; Fachplaner Elektro, Mess-/Steuer-/Regeltechnik und Facility-Manager wirken mit; Abstimmung durch das Inbetriebnahmemanagement |
| Praktische Bedeutung | Die Matrix ist ein wesentliches Element des Inbetriebnahmemanagements. Sie hilft, Haftungslücken und Doppelarbeiten zu vermeiden und unterstützt die Klärung von Zuständigkeiten bei Störungen. |
Erläuterung:
VDI 6039 definiert die Gewerkebeziehungsmatrix als visuelle Veranschaulichung der funktionalen Abhängigkeiten verschiedener Systeme. Im FM wird die Matrix bereits in der Planungsphase erstellt und während des gesamten Projekts fortgeschrieben. Sie erleichtert die Kommunikation zwischen den Gewerken und dient als Grundlage für die Koordination von Inbetriebnahme- und Prüfprozessen.

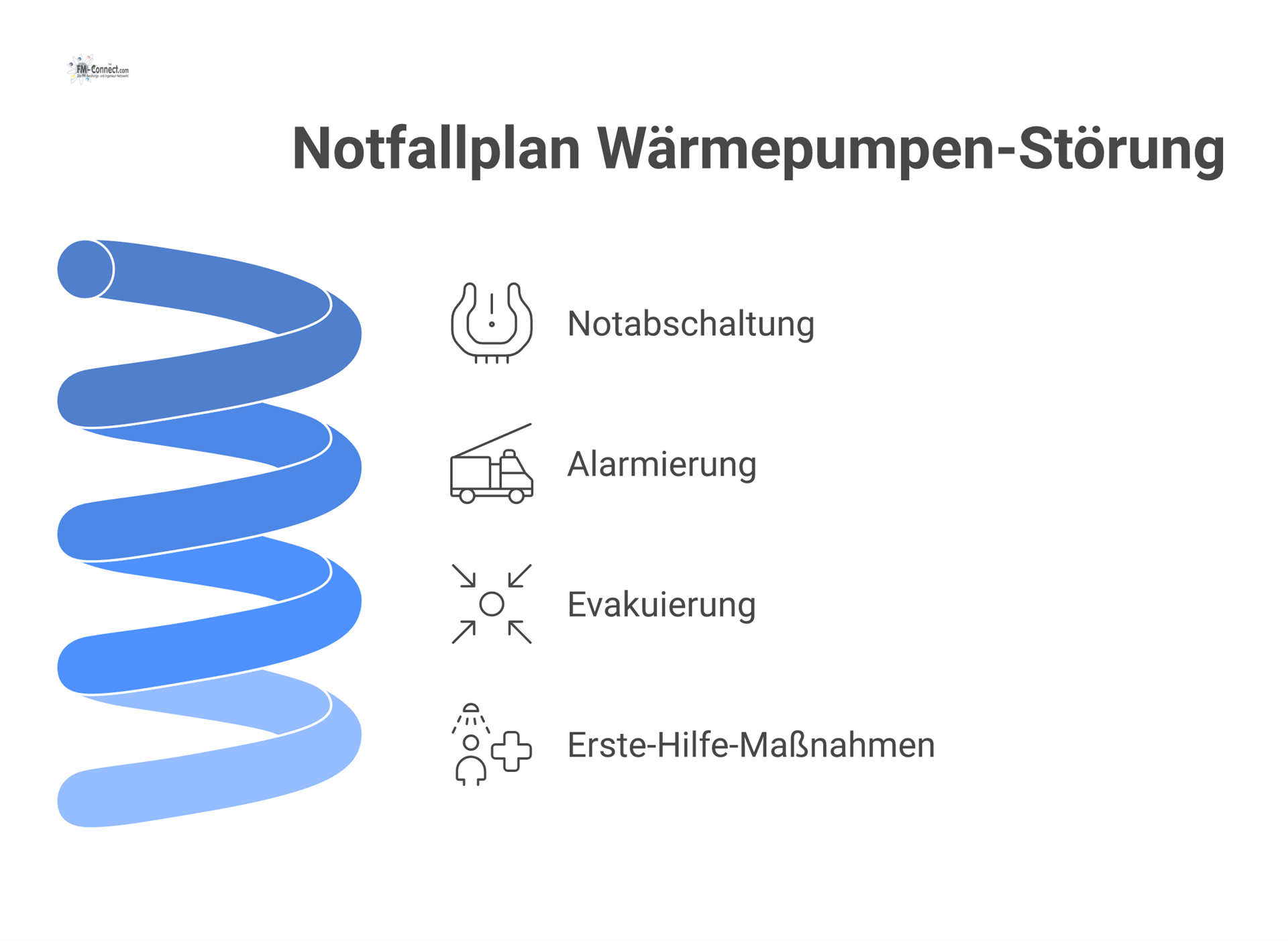

Notfallmaßnahmen
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Notfall- und Maßnahmenplan Wärmepumpe |
| Zweck & Anwendungsbereich | Festlegung von Maßnahmen bei Störungen, Unfällen oder Freisetzung von Kältemitteln. Der Plan regelt Notabschaltung, Alarmierung, Evakuierung sowie Erste-Hilfe-Maßnahmen und ist Teil des Arbeitsschutzmanagements. |
| Rechtsgrundlagen / Normen | Betriebssicherheitsverordnung; Arbeitsschutzgesetz § 10 (Erste Hilfe, Brandbekämpfung und Evakuierung); DIN EN 378-3; SUVA-Merkblatt „Kälteanlagen und Wärmepumpen sicher betreiben“ |
| Wesentliche Inhalte | • Notabschaltverfahren und sichere Stilllegung der Wärmepumpenanlage |
| Verantwortliche Partei | Arbeitgeber/Betreiber erstellt den Notfall- und Maßnahmenplan in Abstimmung mit Fachkräften für Arbeitssicherheit und Brandschutzbeauftragten |
| Praktische Bedeutung | Der Plan ist Bestandteil des betrieblichen Arbeitsschutzmanagements und muss den Beschäftigten zugänglich sein. Er minimiert gesundheitliche und materielle Schäden bei Störungen oder Unfällen und erfüllt gesetzliche Vorgaben. |
Erläuterung:
Das SUVA-Merkblatt „Kälteanlagen und Wärmepumpen sicher betreiben“ fordert eine Notfallplanung mit Alarmierung der verantwortlichen Stellen, Bereitstellung von Augendusche, Ganzkörperdusche, Schutzdecken und Erste-Hilfe-Koffer außerhalb des Maschinenraums. Beschäftigte müssen instruiert werden, wie sie sich im Notfall verhalten. Darüber hinaus schreibt das ArbSchG vor, dass der Arbeitgeber die notwendigen Maßnahmen für Erste Hilfe, Brandbekämpfung und Evakuierung treffen und qualifizierte Beschäftigte benennen muss. Im FM werden diese Anforderungen in Notfall- und Maßnahmenplänen umgesetzt und in das Brandschutz- und Sicherheitsmanagement integriert.

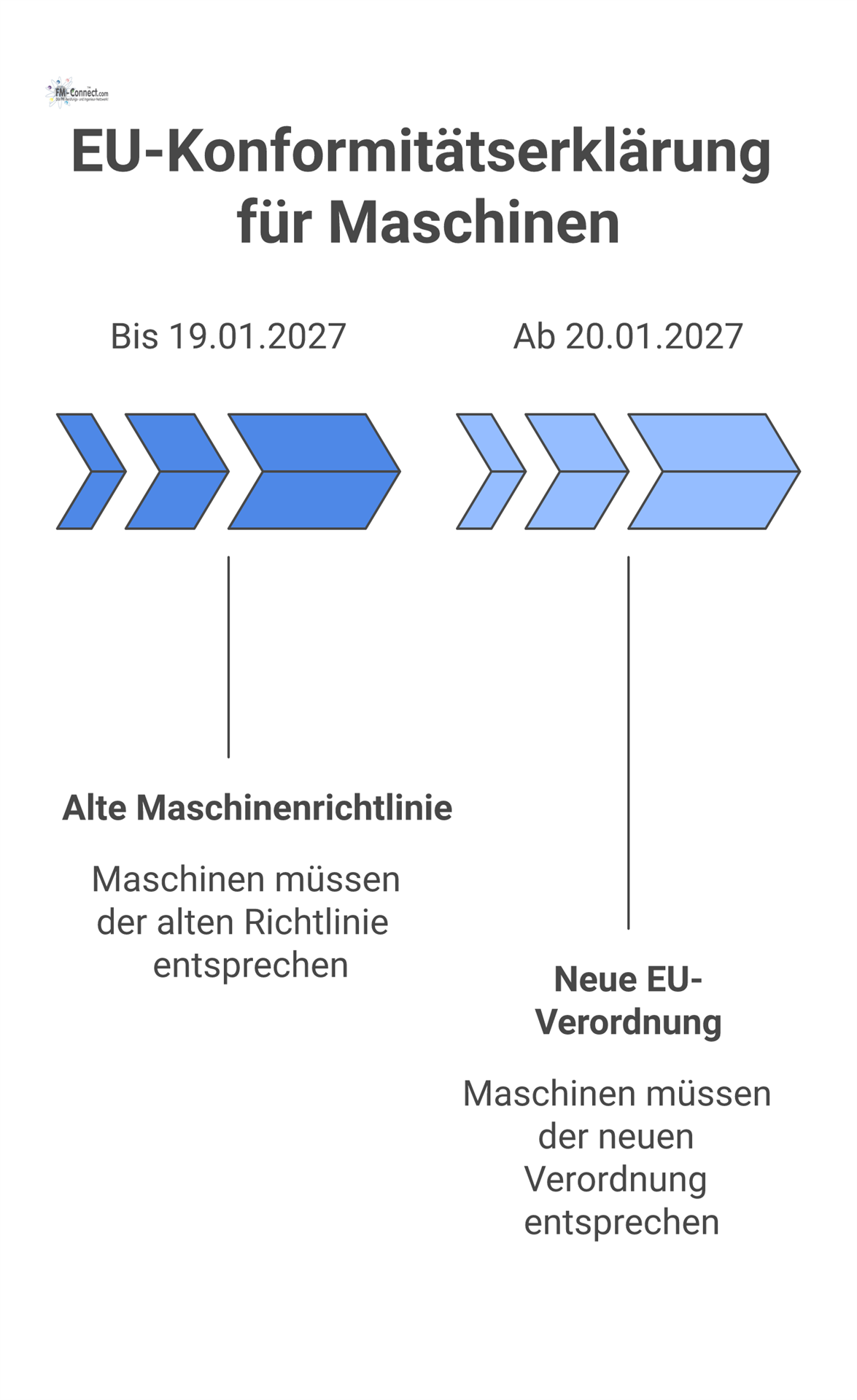

Leistungserklärung
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | EU-Konformitätserklärung / Leistungserklärung |
| Zweck & Anwendungsbereich | Nachweis der Konformität mit den Anforderungen der EU-Maschinenverordnung (EU 2023/1230) bzw. der Maschinenrichtlinie 2006/42/EG und der 9. ProdSV |
| Rechtsgrundlagen / Normen | EU-Maschinenverordnung (EU) 2023/1230 – bindend ab 20. Januar 2027; bis 19. Januar 2027 gilt die Maschinenrichtlinie. Eine Stichtagsregelung verhindert eine parallele Anwendung. |
| Wesentliche Inhalte | • Herstellerangaben und Produktidentifikation |
| Verantwortliche Partei | Hersteller |
| Praktische Bedeutung | Voraussetzung für das Inverkehrbringen und den sicheren Betrieb der Wärmepumpe |
Erläuterung:
Die neue EU-Maschinenverordnung ersetzt die Maschinenrichtlinie und gilt ab 20. Januar 2027. Sie verlangt strengere Sicherheitsanforderungen, beinhaltet Vorgaben zu Cybersicherheit und definiert Hochrisikomaschinen. Hersteller müssen eine EU-Konformitätserklärung erstellen und die CE-Kennzeichnung sichtbar, lesbar und dauerhaft anbringen. Nach Inverkehrbringen sind technische Unterlagen und die Erklärung mindestens zehn Jahre aufzubewahren. Für Wärmepumpen, insbesondere bei Verwendung brennbarer Kältemittel, gelten zusätzlich die Anforderungen der 9. ProdSV (Maschinenverordnung) und harmonisierte Normen wie DIN EN ISO 12100 und DIN EN 378; Hersteller müssen eine Risikobeurteilung durchführen, Gefahren wie Kältemittelleckagen eliminieren und anschließend eine Konformitätserklärung ausstellen.

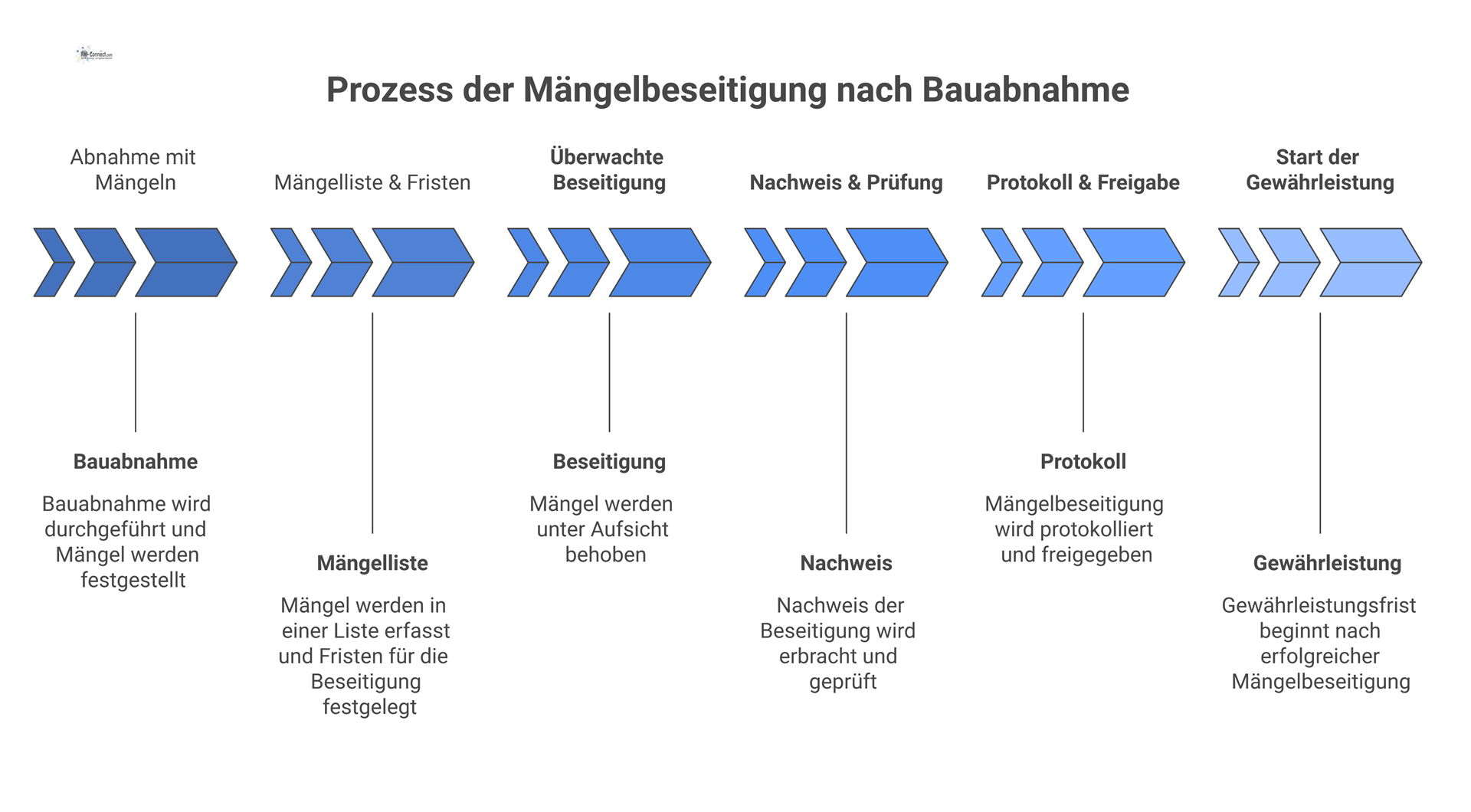

Mängelbeseitigung nach Abnahme
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Mängelbeseitigungsprotokoll |
| Zweck & Anwendungsbereich | Dokumentiert die ordnungsgemäße Beseitigung der bei der Abnahme festgestellten Mängel. |
| Rechtsgrundlagen / Normen | HOAI |
| Wesentliche Inhalte | • Auflistung der Abnahmemängel und deren Ursache |
| Verantwortliche Partei | TGA-Fachplaner und ausführende Unternehmen |
| Praktische Bedeutung | Das Protokoll sichert Gewährleistungsansprüche und minimiert Haftungsrisiken für Betreiber und Bauherren. |
Erläuterung:
Nach der technischen Abnahme werden etwaige Mängel dokumentiert. Der TGA-Planer überwacht deren fristgerechte Behebung und hält dies in einem Mängelbeseitigungsprotokoll fest. Dieses Dokument bildet den rechtssicheren Nachweis, dass Mängel behoben wurden, und ist damit Grundlage für die Geltendmachung von Gewährleistungsansprüchen sowie für die Freigabe der Anlage in den regulären Betrieb.
Kälteanlagen und Wärmepumpen
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Rohrleitungs- und Instrumentenfließschema (R&I) |
| Zweck & Anwendungsbereich | Darstellung des Aufbaus der Kälteanlage bzw. Wärmepumpe mit allen Komponenten, Rohrleitungen und Mess-/Regelgeräten. |
| Rechtsgrundlagen / Normen | DIN EN 378-2; ISO 10628 (allgemeine Regeln für Fließschemata). |
| Wesentliche Inhalte | • Darstellung aller Hauptkomponenten (Verdichter, Verdampfer, Wärmetauscher) |
| Verantwortliche Partei | Hersteller / Installationsunternehmen; im Betrieb: Betreiber. |
| Praktische Bedeutung | Grundlage für Wartung, Störungsanalyse und Prüfungen; zentrale technische Dokumentation der Anlage. |
Erläuterung:
Ein R&I-Fließschema, auch Piping and Instrumentation Diagram (P&ID), stellt die technischen Komponenten einer Anlage detailliert dar. Es zeigt Apparate, Maschinen, Rohrleitungen, Armaturen sowie die Mess-, Steuer- und Regeltechnik. Wichtige Funktionen des R&I-Schemas sind der Informationsaustausch zwischen Planung, Bau und Betrieb sowie die Grundlage für Vorplanung und Wartung. Für Kälteanlagen und Wärmepumpen fordert DIN EN 378-2 ein R&I-Schema, um Sicherheitsventile, Abschaltungen und Messstellen eindeutig darzustellen. Das Schema ist damit unverzichtbar für den Betrieb, die Instandhaltung und die Gefährdungsbeurteilung.
TGA
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Schnittstellenkatalog Wärmepumpe |
| Zweck & Anwendungsbereich | Definition technischer und organisatorischer Schnittstellen zwischen Gewerken, Systemen und Verantwortlichkeiten im Zusammenhang mit der Wärmepumpe. |
| Rechtsgrundlagen / Normen | VDI 6039 (Inbetriebnahmemanagement für Gebäude). |
| Wesentliche Inhalte | • Schnittstellenbeschreibungen (z. B. Übergabepunkte zwischen Netzwerktechnik, Elektrotechnik und Gebäudeautomation) |
| Verantwortliche Partei | TGA-Fachplaner / Systemintegrator |
| Praktische Bedeutung | Vermeidung von Haftungslücken, klare Zuständigkeiten, Grundlage für Störungsmanagement und Wartungsstrategien. |
Erläuterung:
Der Schnittstellenkatalog ist ein zentrales Instrument der Planungskoordination. Er dokumentiert alle technischen Schnittstellen zwischen den beteiligten Gewerken und legt verbindlich fest, wie etwa die Stromversorgung der Wärmepumpe von der Elektrotechnik bereitgestellt oder wie die Gebäudeleittechnik an das Datennetz angebunden wird. Durch die klare Beschreibung jedes Übergabepunktes werden Überschneidungen und Lücken in den Zuständigkeiten vermieden. Der Katalog stellt somit konsistente Kommunikationsstrukturen sicher und bildet bereits in der Inbetriebnahmephase nach VDI 6039 die Grundlage dafür, dass alle Systeme nahtlos zusammenarbeiten. Im Betrieb dient er dem Facility Management als Referenz, um bei Störungen schnell den verantwortlichen Fachbereich zu identifizieren und die Wartung zu erleichtern.

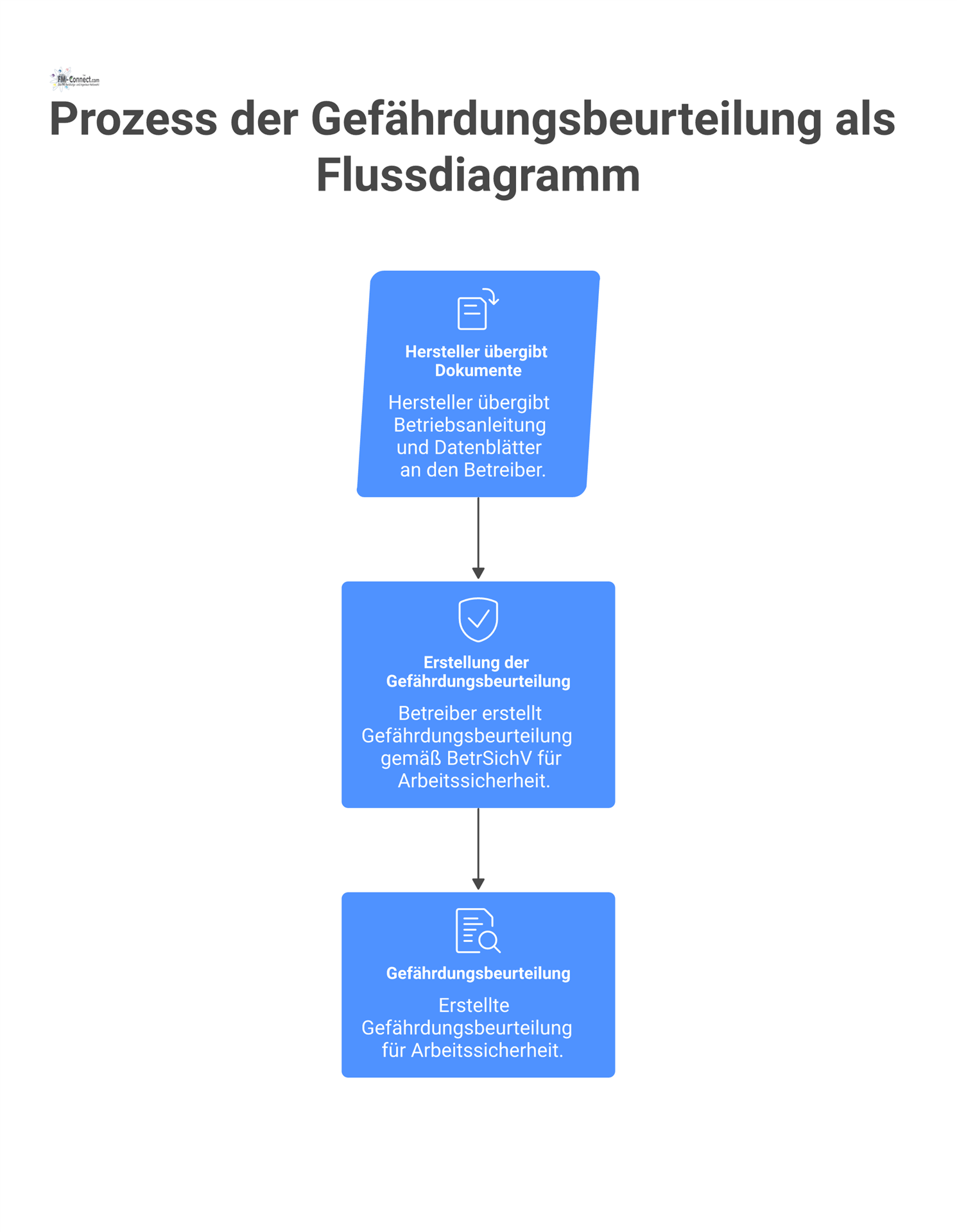

Gefährdungsbeurteilung
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Herstellerinformationen zur Gefährdungsbeurteilung |
| Zweck & Anwendungsbereich | Bereitstellung sicherheitsrelevanter Produktinformationen durch den Hersteller, damit der Betreiber eine Gefährdungsbeurteilung gemäß BetrSichV durchführen kann. |
| Rechtsgrundlagen / Normen | Betriebssicherheitsverordnung; Produktsicherheitsgesetz (ProdSG) / ProdSV; EU-F-Gase-Verordnung. |
| Wesentliche Inhalte | • Betriebsanleitung und Sicherheits-/Warnhinweise |
| Verantwortliche Partei | Hersteller / Inverkehrbringer |
| Praktische Bedeutung | Grundlage für die Gefährdungsbeurteilung und die Erstellung von Betriebsanweisungen; Vermeidung von Haftung durch vollständige Dokumentation. |
Erläuterung:
Die BetrSichV verpflichtet den Arbeitgeber, vor der Bereitstellung von Arbeitsmitteln eine Gefährdungsbeurteilung durchzuführen (§ 3 BetrSichV). Herstellerinformationen über Restrisiken in der Betriebsanleitung unterstützen den Betreiber bei dieser Beurteilung. Im Rahmen des Beschaffungsprozesses müssen CE-Konformitätserklärungen und Gebrauchs-/Betriebsanleitungen mitgeliefert werden, damit die Verwendung sicher ist. Facility Manager sollten diese Herstellerunterlagen vollständig archivieren, um ihre Dokumentations- und Nachweispflichten zu erfüllen.
Technische Ausrüstung
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Wirtschaftlichkeitsnachweis Wärmepumpenanlage |
| Zweck & Anwendungsbereich | Bewertung der Investitions- und Betriebskosten im Rahmen der Vor- und Entwurfsplanung nach HOAI; Nachweis der Wirtschaftlichkeit und Förderfähigkeit einer Wärmepumpe. |
| Rechtsgrundlagen / Normen | HOAI LPH 2 – 3 (Kostenschätzung und Kostenberechnung); DIN 276 für die Kostenstruktur; VDI-Richtlinie 6026 für die Dokumentation der TGA. |
| Wesentliche Inhalte | • Investitionskostenberechnung gemäß DIN 276 / HOAI LPH 2 und 3 |
| Verantwortliche Partei | TGA-Fachplaner in Zusammenarbeit mit dem Bauherrn bzw. Facility-Manager. |
| Praktische Bedeutung | Grundlage für Budgetfreigaben, Förderanträge, Investitions- und Finanzierungsentscheidungen; dient Behörden und Prüfinstitutionen als Nachweis der Wirtschaftlichkeit. |
Erläuterung:

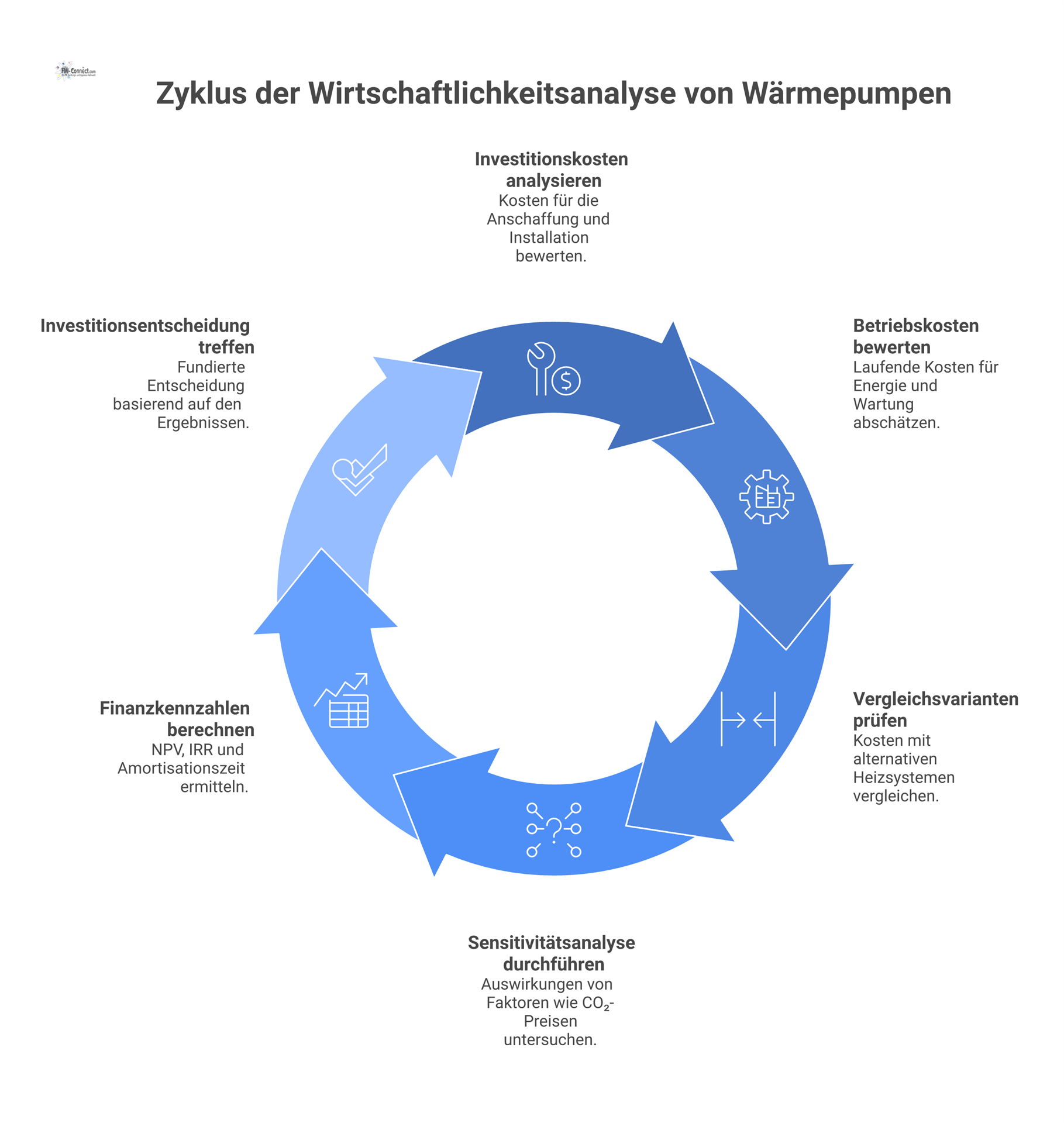

Die HOAI verlangt bereits in der Vorplanung (LPH 2) eine Kostenschätzung inklusive Wirtschaftlichkeitsvorbetrachtung. In der Entwurfsplanung (LPH 3) wird diese Kostenbasis zu einer Kostenberechnung weiterentwickelt, bei der auch Betriebskosten, Lebenszykluskosten und ein detaillierter Wirtschaftlichkeitsnachweis einschließlich Sensitivitätsanalysen erstellt werden. Ein solcher Nachweis sollte neben den Investitionskosten auch Energieverbrauch, Wartung, Instandsetzung und CO₂-Abgaben berücksichtigen. Da Wärmepumpen hohe Anfangsinvestitionen, aber niedrige Betriebskosten haben, ist eine Lebenszyklusanalyse besonders wichtig. Für das Facility Management bildet der Wirtschaftlichkeitsnachweis die Grundlage, um Förderprogramme in Anspruch zu nehmen, Budgets zu genehmigen und langfristige Energie- und Wartungsverträge zu planen.

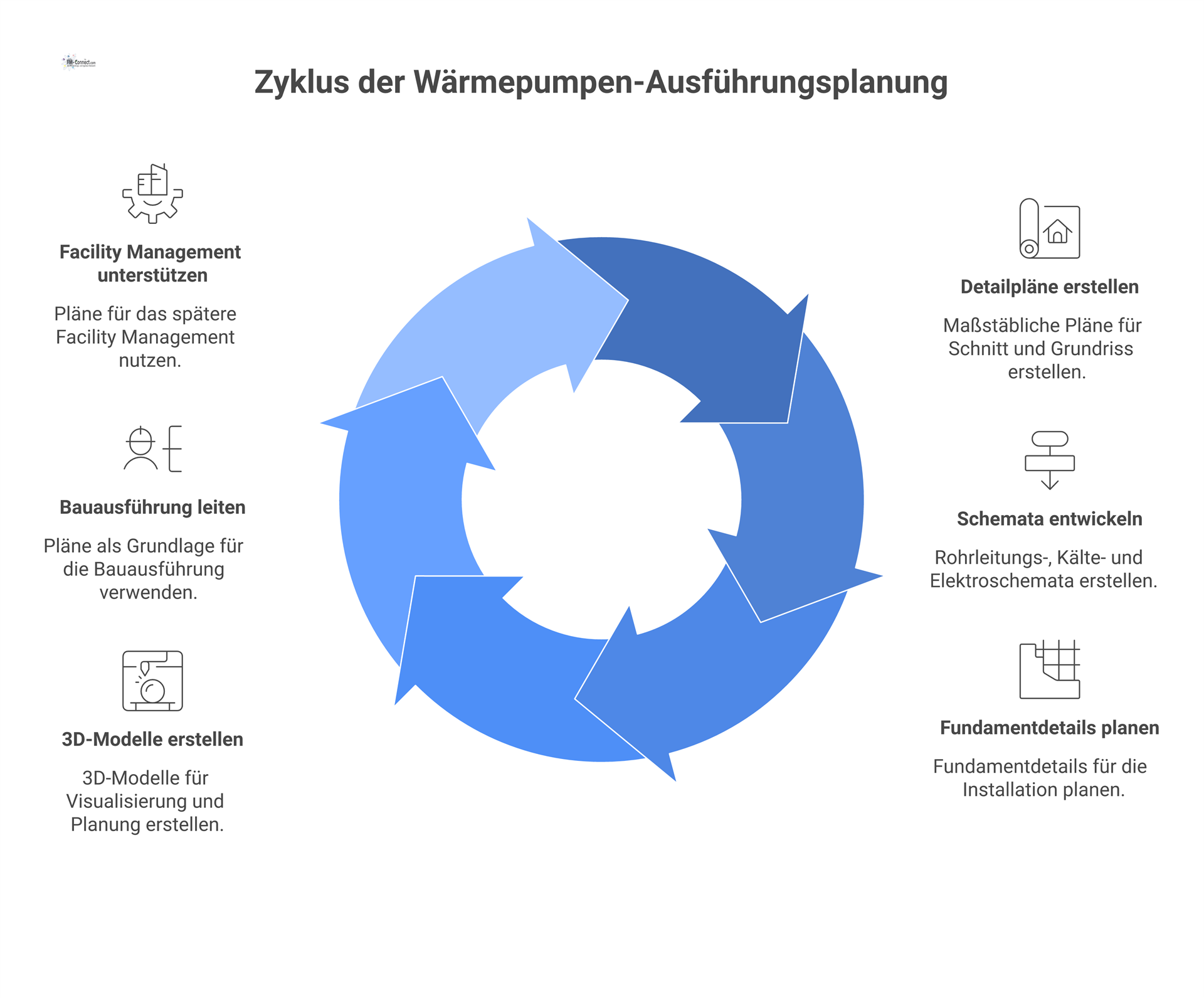

Technische Ausrüstung (LPH 5 Ausführungsplanung)
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Ausführungsplanung Wärmepumpe – Detailpläne |
| Zweck & Anwendungsbereich | Erarbeitung von detaillierten technischen Zeichnungen für die bauliche Umsetzung der Wärmepumpenanlage (LPH 5). |
| Rechtsgrundlagen / Normen | HOAI LPH 5; die Ausführungsplanung muss auf den Ergebnissen der Entwurfs- und Genehmigungsplanung beruhen und zur ausführungsreifen Lösung führen. |
| Wesentliche Inhalte | • Maßstäbliche Detailzeichnungen (Schnitt- und Grundrisse) |
| Verantwortliche Partei | TGA-Fachplaner; Abstimmung mit ausführenden Unternehmen. |
| Praktische Bedeutung | Verbindliche Grundlage für die mängelfreie Bauausführung; spätere Referenz für Umbauten, Erweiterungen und Störungsanalysen im Facility Management. |
Erläuterung:
Gemäß HOAI LPH 5 muss der Fachplaner die Ergebnisse der Entwurfs- und Genehmigungsplanung so fortschreiben, dass eine ausführungsreife Lösung entsteht. Die zeichnerische Darstellung der Anlagen erfolgt in abgestimmtem Maßstab und Detaillierungsgrad, wobei Funktions- und Strangschemata angepasst werden. Diese Pläne sind für das Facility Management später unverzichtbar: Sie dienen als Grundlage für die Erstellung von Revisionsunterlagen, für Umbau- und Erweiterungsplanungen sowie für Störungsanalysen. Fehler in der Ausführungsplanung führen in der Regel zu erhöhten Instandhaltungskosten und Funktionsstörungen, weshalb eine sorgfältige Koordination mit allen Gewerken notwendig ist.

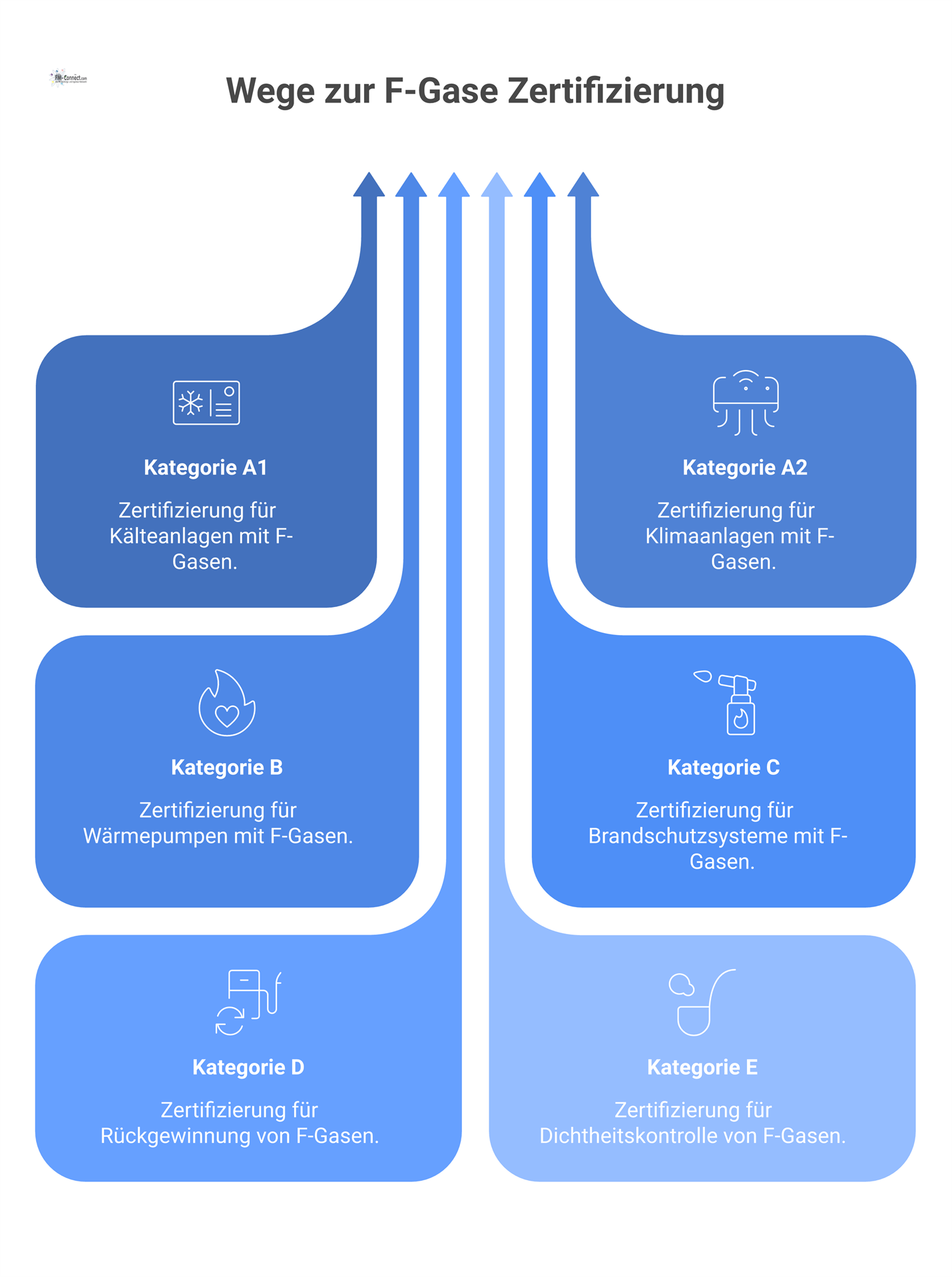

Umgang mit fluorierten Treibhausgasen
| Feld | Beschreibung |
|---|---|
| Dokumenttitel | Personenbezogenes F-Gase-Zertifikat |
| Zweck & Anwendungsbereich | Nachweis der fachlichen Qualifikation für Tätigkeiten an Wärmepumpen, Kälte- und Klimaanlagen mit fluorierten Treibhausgasen (Installation, Wartung, Reparatur, Rückgewinnung). |
| Rechtsgrundlagen / Normen | Verordnung (EU) 2024/573 über fluorierte Treibhausgase; nationale Umsetzung in der Chemikalien-Klimaschutzverordnung; Durchführungsverordnung (EU) 2024/2215 zur Zertifizierung. |
| Wesentliche Inhalte | • Name der zertifizierten Person und Zertifikatsnummer |
| Verantwortliche Partei | Zertifizierungsstellen wie Handwerkskammern, Bundesfachschulen oder akkreditierte Prüfstellen. |
| Praktische Bedeutung | Gesetzliche Voraussetzung für Arbeiten an F-Gas-haltigen Wärmepumpen; garantiert, dass nur sachkundige Personen den Kältekreislauf öffnen. |
Erläuterung:
Die EU-F-Gase-Verordnung verpflichtet natürliche Personen, die an Kältekreisläufen arbeiten, eine Zertifizierung zu besitzen. Laut IHK dürfen Installation, Wartung, Reparatur oder Rückgewinnung nur von zertifizierten Personen durchgeführt werden. Der Verkauf von fluorierten Treibhausgasen ist ebenfalls auf zertifizierte Personen oder Unternehmen beschränkt. Die neuen Zertifikate werden in Kategorien unterteilt. Die KKA-Fachzeitschrift beschreibt, dass die EU-Durchführungsverordnung 2024/2215 sechs Kategorien vorsieht: A1 und A2 (für F-Gase und Kohlenwasserstoffe mit unterschiedlicher Füllmenge), B für CO₂-Anlagen, C für Ammoniakanlagen, D für Rückgewinnung an Anlagen bis 3 kg und E für reine Dichtheitskontrollen. Inhaber müssen nach fünf Jahren (und danach alle sieben Jahre) an Auffrischungskursen teilnehmen.
