Energieeffizienzbewertung

Das Gebäudeenergiegesetz (GEG) definiert Anforderungen und Pflichten für Heizungsanlagen. Dazu zählen Mindestanforderungen an Effizienz und Technik (z. B. Einsatz von Brennwertkesseln, Integration Erneuerbarer Energien bei Neubau oder größerer Modernisierung). GEG schreibt Pflichten zu Inspektion und Optimierung vor: Beispielsweise muss gemäß § 60b GEG überprüft werden, ob die Anlage optimal eingestellt ist, die Umwälzpumpe effizient arbeitet, Rohrleitungen oder Armaturen gedämmt sind und ob die Vorlauftemperatur gesenkt werden kann. Falls notwendig, sind entsprechende Verbesserungsmaßnahmen (Absenkung der Vorlauftemperatur, Nachtabsenkung, Reduzierung der WW-Temperatur usw.) innerhalb eines Jahres umzusetzen und zu dokumentieren. Weiterhin schreibt GEG § 60c einen hydraulischen Abgleich vor (raumweise Heizlastberechnung, Prüfung und Optimierung der Heizflächen). Insgesamt sind Nachweis- und Dokumentationspflichten zu erfüllen: Ergebnisse von Prüfungen und Optimierungen müssen schriftlich festgehalten und vorgehalten werden.

Die Methodik stützt sich auf einschlägige Normen und Regelwerke. Beispiele hierfür sind DIN EN 12828/EN 12831 für die Heizungsplanung und Raumheizlastberechnung (insbesondere raumweise nach DIN EN 12831) sowie Normen für die Systemwirkungsgradermittlung (z. B. DIN EN 15316). Grundlagen der Instandhaltung liefert DIN 31051. Die VDI 2035 definiert Anforderungen an die Wasserqualität in Heizungsanlagen. Weitere Regelwerke betreffen die Anlagenhydraulik (Hydraulischer Abgleich) und die Integration in die Gebäudeautomation. Die Bewertung berücksichtigt diese Vorgaben als methodische Grundlage, etwa bei der Messtechnik und Systembilanzierung.

Die Bewertung muss prüffähig und auditierbar sein. Das heißt: klare Systemgrenzen, definierte Kennzahlen, dokumentierte Datenqualitätsprüfungen und nachvollziehbare Analysemethoden. Entscheidungen und Maßnahmen sind zu protokollieren und deren Effekt vor/nach der Umsetzung nachzuweisen. FM-Fachleute betonen, dass technische Komponenten „wartungs- und prüffähig“ sein müssen und Schnittstellen zu Energiemanagement, CAFM und IT abgestimmt sein sollten, damit die Betreiberverantwortung vollständig dokumentiert wird.

Die Bewertung erstreckt sich über die gesamte Wärmekette. Erstes Objekt ist die Wärmeerzeugung (Kessel, Wärmepumpe, BHKW): Hier werden Kennzahlen wie Wirkungsgrad, Taktzahl (Starts/Stopp), Betriebsstunden und Lastverhalten betrachtet. Zweitens die Speicherung (Warmwasser- und Pufferspeicher): Analyse von Temperaturniveaus, Bereitschaftsverlusten und Schichtungsqualität. Drittens die Verteilung: Untersucht werden Pumpenenergie, Differenz Vorlauf/Rücklauf, Rücklauftemperatur, hydraulische Stabilität, Ventileinstellungen und Dämmzustand. Viertens die Wärmeübergabe an die Räume: Hier geht es um Regelgüte (Raum- oder Zonentemperaturen, Überversorgung, manuelle Eingriffe). Fünftens die Regelung/Steuerung: Betrachtet werden die gewählte Heizkurve, Zeitprogramme (Nachtabsenkung, Wochenendbetrieb), Leistungsbegrenzungen und Fehlerlogik. Sechstens werden Messung und Monitoring bewertet: Zählerhierarchie, Plausibilitätsprüfungen und vorhandene Datenlücken.

Die Bewertung erfolgt in mehreren Stufen. Stufe A – Compliance-Check (GEG): Prüfung, ob alle gesetzlichen Anforderungen und Betreiberpflichten (z. B. Inspektionen, Abgleich, Wartungen nach GEG) erfüllt und dokumentiert sind. Stufe B – Technische Performance: Vergleich von Effizienzkennzahlen (z. B. Systemwirkungsgrad, Energieverbrauch pro Fläche) mit Sollwerten oder Benchmarks, um Haupt-Verlusttreiber zu identifizieren. Stufe C – Betriebsführung: Bewertung der Betriebsführung (Regelstrategie, setpoint-Management, Absenkungskonzepte, Betriebszeiten, Störbilder). Stufe D – Maßnahmenpriorisierung: Klassifizierung gefundener Maßnahmen nach Wirksamkeit (Einsparung kWh/CO₂), Aufwand (CAPEX/OPEX), Risiko (Verfügbarkeit) und Umsetzbarkeit (betriebsbedingt), um eine priorisierte Liste zu erstellen.

Typische Ergebnisse sind: Ein Energieeffizienzbericht für die Heizungsanlage (mit Management Summary und detailliertem Anlagenteil) inklusive aller Kennzahlen; eine Mängel- und Maßnahmenliste (mit priorisierten Optimierungs- und Instandsetzungsmaßnahmen, Verantwortlichen und Terminen); ein KPI-Dashboard (monatlich oder quartalsweise) mit den wichtigsten Kenngrößen und einem Datenqualitätsstatus; sowie eine Prüf- und Nachweisdokumentation (Anlagenakte) mit allen GEG-relevanten Nachweisen.

Erforderliche Grunddaten sind: gemessene Wärmemengen (Heizung und ggf. separater Warmwasserverbrauch) sowie entsprechende Brennstoff- bzw. Stromverbräuche; Außentemperaturverläufe; Vor- und Rücklauftemperaturen; Schalt- und Betriebszustände (Heizen/Stand-by, Teillastkennwerte); Pumpenlaufzeiten und Störmeldungen. Gebäudebezugsdaten wie beheizte Fläche, Nutzungsprofile (z. B. Belegungszeiten) und Solltemperaturen müssen bekannt sein. Nur mit dieser Datenbasis lassen sich valide Lastprofile und Effizienzkennzahlen ermitteln.

Empfohlen wird eine hierarchische Zählstruktur: Hauptzähler und Unterzähler für Erzeugerstränge und Verbrauchergruppen oder Zonen (sofern technisch möglich). Damit lassen sich Energiebilanzen bilden und Verluste zuordnen. FM-Experten schlagen etwa eine Zählerstruktur Hauptzähler → Erzeuger-Kreise → Verteilungskreise vor, abgestimmt auf das Energiereporting. Durch klare Bilanzgrenzen und Zuordnungen können Daten auf Plausibilität geprüft werden (z. B. Abgleich mit Gebäude-Energiekennzahlen).

Die Daten sind auf Vollständigkeit (keine Lücken in Zeitreihen), Konsistenz (einheitliche Einheiten, Kalibrierung) und Plausibilität zu prüfen. Auffälligkeiten wie Ausreißer oder widersprüchliche Zeitstempel (z. B. zwischen GLT und Zählern) werden beseitigt. Saisonale Plausibilität wird bewertet (Vergleich Heizperiode vs. Sommerbetrieb). Üblicherweise dokumentiert man, welche Datensätze als voll „bewertbar“ gelten und welche nur als Indikatoren dienen können.

Bei Kesselanlagen stehen Abgastemperaturen und -verluste (relevant für Brennwertnutzen), Brennerlaufzeiten und Taktbetrieb sowie das Teillastverhalten im Fokus. Auch der Wartungszustand (Verschmutzungsgrad des Wärmetauschers) wird bewertet. Die Regelungsstrategie (z. B. Regelung nach Außentemperatur, Kaskadenschaltung bei Mehrkesselanlagen) ist entscheidend. Experten weisen darauf hin, dass sich der Anlagenwirkungsgrad aus dem Kesselwirkungsgrad, den Abgas- und Strahlungsverlusten sowie den Verteilverlusten (Rohrleitungen, Pufferspeicher) zusammensetzt.

Bei Wärmepumpen wird die Jahresarbeitszahl (COP/SPF) aus den Betriebsdaten als Kennzahl herangezogen. Indikatoren sind außerdem die Temperatur der Wärmequelle (und des Senkmediums), das Vorlauftemperaturniveau sowie der Anteil elektrischer Heizstabnutzung. Die Regelung (Heizkurve, Bivalenzpunkt) sowie der hydraulische Aufbau (Pufferspeicher, Volumenströme) werden geprüft. Beispielsweise kann eine zu lange Sperrung des Kompressors oder eine zu häufige Heizstabbetriebsdauer auf Optimierungsbedarf hinweisen.

Beim Blockheizkraftwerk ist die Betriebsweise zentral: Wird es hauptsächlich wärmegeführt (hohe thermische Ausnutzung) oder stromgeführt eingesetzt? Wichtige Kennzahlen sind der Wärmenutzungsgrad, Abkühlverluste und der Zustand des Abgas-Wärmetauschers (Verschmutzungsgrad). Stillstands- und Startverluste sowie die Einbindung von Spitzenlastkesseln sind zu betrachten. Ein optimal gesteuertes BHKW minimiert Leerlaufverluste und maximiert den Eigenwärmeanteil.

Bei einer Fernwärmeanbindung wird das Rücklauftemperaturmanagement bewertet: Niedrige Rücklauftemperaturen sind ein Effizienzkriterium. Fachartikel betonen, dass ein Rücklauf unter etwa 57 °C den Kondensationseffekt im Kessel ermöglicht, während hohe Rücklauftemperaturen diesen Vorteil reduzieren. Die Spreizung ΔT in der Station, die Ventilautorität und die Einstellungen der Wärmeübergabestation werden überprüft. Auch die sekundäre Hydraulik (z. B. Aufteilung auf Heizkreise) wird betrachtet. Die Einhaltung vertraglicher Vorgaben des Fernwärmeversorgers wird ebenfalls als Effizienzkriterium bewertet.

Untersucht wird der Zustand von Rohrleitungs- und Armaturendämmung sowie die Temperaturhaltung in Technikräumen und Schächten. Unerwünschte Wärmeabgaben in unbeheizte Bereiche (z. B. Flurheizung) gelten als Verluste. Auch eine permanente Zirkulation (z. B. WW-Zirkulation) kann Energie verschlingen. In der Praxis sind unzureichende Dämmung und ungünstige Puffersysteme häufige Ursachen für hohe Verteilverluste. Technische Analysen zeigen, dass Verteilverluste (in Kesselraum, Rohrleitungen und Speichern) einen erheblichen Anteil am Gesamtwirkungsgrad haben.

Ein vollständiger hydraulischer Abgleich ist ein wichtiger Effizienzhebel. Er muss dokumentiert sein und umfasst die raumweise Heizlastberechnung (DIN EN 12831) sowie die Überprüfung und Optimierung der Heizflächen (Absorber). Indikatoren für fehlenden Abgleich sind niedrige ΔTs über Heizkörpern, ungleiche Raumtemperaturen, abnorme Ventileinstellungen oder hohe Pumpendrücke. Korrektes Abgleichen sorgt dafür, dass Rücklauftemperaturen niedrig bleiben und verbessert etwa bei Brennwertkesseln und Wärmepumpen die Effizienz.

Die Regelgüte der Wärmeübergabe wird über Raumtemperaturabweichungen und das Regelverhalten bewertet. Dauerhafte Überheizung oder Untertemperierung in einzelnen Zonen deutet auf falsch eingestellte Thermostatventile oder ungünstige Reglerparameter (P/I) hin. Auch die Interaktion der Heizregelung mit Lüftungs- oder anderen Systemen wird betrachtet. Ziel ist, Komfort- und Effizienzanforde­rungen in Einklang zu bringen – etwa durch geeignete Absenkprogramme und optimierte Regelstrategien in den Zonen.

Eine effiziente Regelung erfordert eine optimierte Heizkurvenführung (Außentemperaturaufschaltung) und gegebenenfalls eine Vorlauferhöhung beim Anfahren. Die Heizung sollte nur oberhalb einer definierten Heizgrenze (Heizgrenztemperatur) aktiv sein. Nachtabsenkung und -abschaltung sowie Urlaubsprogramme reduzieren den Betrieb in Leerstandsphasen. Frostschutzlogiken und Mindestdurchflusstemperaturen dienen dem Substanzschutz. Sämtliche Sollwert- und Zeitprogramme müssen klar freigegeben, dokumentiert und auf Plausibilität geprüft sein.

Hierunter fallen die Führungsstrategie bei mehreren Erzeugern und das Puffermanagement. Ziel ist es, Start-Stopp-Verluste zu minimieren und effiziente Betriebsweisen zu priorisieren. Beispielsweise kann im Heizbetrieb ein Pufferspeicher vorrangig mit Wärme versorgt werden, um Wärmepumpenteillast zu vermeiden, oder im Sommerbetrieb der Heizkreis komplett abgekoppelt werden. Eine klare Prioritätenlogik (z. B. Vorrang Warmwasser vs. Heizung) und Staffelung der Erzeuger reduziert ineffizienten Parallelbetrieb.

Auch “weiche” Störungen (Sensorabweichungen, klem­men­de Ventile, Kommunikationsfehler), die nicht zum Anlagenstillstand führen, können schleichend die Effizienz mindern. Diese sind im Monitoring zu erfassen. Aus FM-Sicht werden Alarme nach Klassen bewertet und Reaktionszeiten definiert, damit solche Defekte systematisch behoben werden, bevor sich negative Effekte auf den Energieverbrauch zeigen.

Ein strukturierter Bewertungsablauf umfasst typischerweise: (1) Datenaufnahme & Anlagenbegehung: Erfassung aller technischen Anlagenparameter, Zählerstände, Pläne vor Ort. (2) Compliance-Check (GEG): Überprüfung, ob alle Betreiberpflichten, Prüfintervalle und Nachweise (z. B. Abgleich, Wartung) vorliegen. (3) Datenanalyse: Aufbereitung und Analyse der Betriebsdaten (Kennzahlenberechnung, Lastprofile, Wetter- und Nutzungsbezug). (4) Ursachenanalyse: Ermittlung der Hauptverlusttreiber und zugrunde liegender Ursachen (Regelungsfehler, hydraulische Mängel, technische Defekte). (5) Maßnahmenkatalog: Erstellung eines Katalogs (Sofortmaßnahmen, mittelfristige Optimierungen, Investitionen) mit Priorisierung. (6) Umsetzung & Wirksamkeitskontrolle: Realisierung der Maßnahmen und Messung der Effizienzsteigerung (M&V, Vergleich vor/nach Maßnahme). (7) Managementreport & Anlagenakte: Zusammenfassung der Ergebnisse sowie Fortschritte im Bericht und Aktualisierung der Anlagenakte bzw. CAFM.

• Anlagenbeschreibung: Definition der Systemgrenze, Schema (Prinzipdiagramm), Hauptkomponenten mit Baujahr und Modernisierungsstand.

• Datenbasis: Beschreibung des Erhebungszeitraums, Auflösung der Daten und Beurteilung der Datenqualität.

• Ergebnisse pro Bereich: Befunde zu Erzeugung, Verteilung, Übergabe und Regelung (inklusive Ist/Soll-Kennzahlen und Abweichungen).

• GEG-Pflichtenstatus: Auflistung, ob Pflichten erfüllt oder offen sind (mit Nachweisen und Fristen).

• Maßnahmenplan: Detaillierte Darstellung der empfohlenen Maßnahmen mit Priorisierung; Angabe zu Risiken, Stillstandsbedarf, grobem Kostenrahmen und erwartetem Nutzen (Einsparung in kWh, CO₂, €).

• Wirksamkeitsnachweis: Definition der relevanten KPIs, Messplan und Vergleich der Kennzahlen vor/nach Maßnahme. Nach GEG muss beispielsweise das Ergebnis von Prüfungen und Optimierungen „schriftlich festgehalten“ und dem Verantwortlichen als Nachweis übermittelt werden.

Maßnahmen werden üblicherweise in drei Kategorien eingeteilt: - Betriebsoptimierung (geringe Investition): Optimierung von Regelparametern und Betriebsweisen (Heizkurve, Zeitprogramme, Sollwerte, Pumpensteuerung, Alarmgrenzen). - Instandsetzung/Instandhaltung: Behebung von Defekten oder Verschleiß (Austausch oder Kalibrierung von Sensoren und Ventilen, Reinigung von Wärmetauschern, Dichtheitsprüfung, Entlüftung). - Retrofit/Invest: Technische Nachrüstung oder Erneuerung (z. B. Tausch alter Pumpen, moderne Regelungstechnik, nachträgliche Dämmung, Speicheroptimierung, Austausch von Erzeugern oder Ergänzung zu Hybridanlagen).

Die Priorisierung erfolgt anhand von Kriterien wie Energie-/CO₂-Wirkung, CAPEX/OPEX-Aufwand, Ausfallrisiko, Umsetzungsfenster (Betriebsfenster), Komfortauswirkungen und Compliance-Dringlichkeit. Jedes Kriterium wird skaliert (z. B. 1–5) und mit einer Bewertungsbasis versehen.

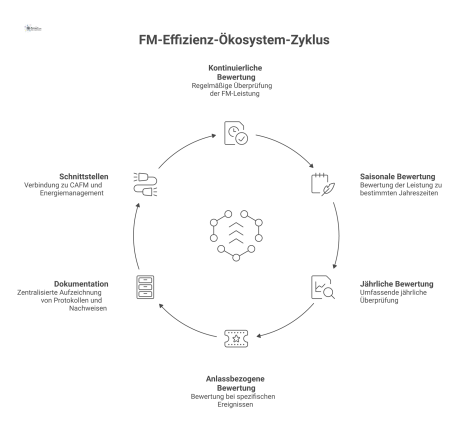

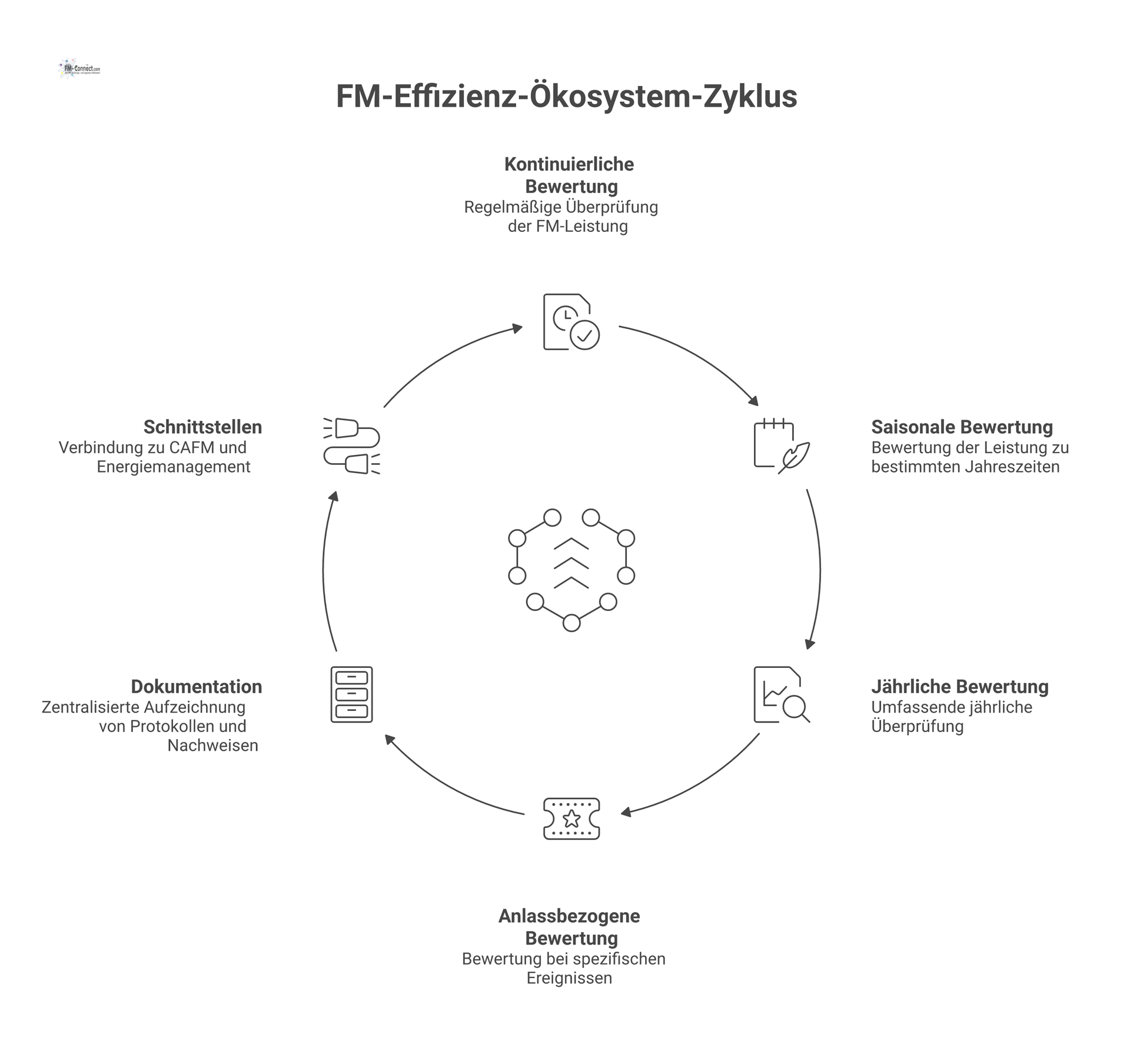

Die Effizienzbewertung wird in verschiedenen Zyklen durchgeführt: kontinuierliches Monitoring mit monatlichen KPI-Reports, saisonale Prüfungen (detaillierter während der Heizperiode, separate Betrachtung im Sommer für WW-Betrieb) und eine jährliche Hauptbewertung inklusive Bericht und Status. Bewertungen sind außerdem anlassbezogen vorzunehmen, etwa nach Umbauten, Änderungen in der Nutzung, vermehrten Störfällen oder erheblichen Energiepreisänderungen.

Die Anlagenakte sammelt alle relevanten Nachweise: Pflichtenregister (GEG), Prüf- und Wartungsprotokolle, Funktions- und Einstellprotokolle (Regler), Zählerlisten und Messstellenpläne sowie Dokumentation aller Verbesserungsmaßnahmen inklusive Abnahme- und M&V-Berichten. Diese strukturierte Dokumentation ermöglicht ein schnelles Auffinden von Informationen im Auditfall und sichert die Nachvollziehbarkeit aller Optimierungen.

Das Effizienzbewertungssystem ist mit CAFM/IWMS und dem Energiemanagement (z. B. ISO 50001) integriert. Anlagenstammdaten (Flächen, Nutzungsprofile, Anlagenhierarchie, Kostenstellen) werden konsistent gepflegt. Störmeldungen und Optimierungsmaßnahmen werden über das CAFM-Ticketsystem erfasst. FM-Experten empfehlen, dass Messkonzept und Zählerstruktur auf das Energiereporting abgestimmt und an die Gebäudeautomation angebunden sind. So stehen alle relevanten Mess- und Betriebsdaten für Monitoring und Audits zur Verfügung.

Ein Bewertungsbericht ist vollständig, wenn folgende Bedingungen erfüllt sind: (a) Systemgrenze und Anlagenliste sind festgelegt; (b) Datenbasis und -qualität sind dokumentiert (Vollständigkeit, Plausibilität); (c) Kennzahlen und Berechnungsmethoden sind transparent und nachvollziehbar; (d) der GEG-Pflichtenstatus ist geprüft und protokolliert; (e) ein Maßnahmenplan mit Verantwortlichkeiten und Terminen liegt vor; (f) eine Wirksamkeitskontrolle ist geplant oder durchgeführt (KPI-Vergleich Vorher/Nachher).

Die Abnahme optimierter Systeme erfolgt energiebezogen: Es werden definierte Zielkennwerte (z. B. Mindest-ΔT oder Verbrauch) und ein Prüfzeitraum festgelegt. Anschließend wird der Energieverbrauch vor und nach der Maßnahme unter vergleichbaren Wetter- und Nutzungsbedingungen verglichen. Eine dokumentierte Reglereinstellung sowie eine Rückfallstrategie (Fallback) sind Teil des Abnahmeprotokolls. Damit wird sichergestellt, dass die erwarteten Einsparungen real erzielt werden.
