Schornstein- / Abgassysteme

Die Kernunterscheidung lautet raumluftabhängig vs. raumluftunabhängig (RLUA): Raumluftabhängige Feuerstätten entnehmen Verbrennungsluft ganz oder teilweise aus dem Aufstellraum; raumluftunabhängige Feuerstätten erhalten die Verbrennungsluft über angeschlossene Leitungen/Schächte direkt von außen und dürfen so ausgeführt sein, dass kein Abgas in gefährdender Menge in den Aufstellraum austreten kann (Nachweis über Dichtheitsanforderungen/Prüfungen). Für den Gebäudebetrieb besonders kritisch sind Unterdrucksituationen durch Lüftungsanlagen (z. B. Wohnungslüftung, RLT) und luftabsaugende Einrichtungen (z. B. Dunstabzugshauben im Abluftbetrieb). In solchen Fällen sind – je nach Feuerstättentyp – geprüfte Sicherheitseinrichtungen und Interlocks erforderlich, die im Störfall z. B. Lüftung oder Feuerstätte abschalten bzw. den Gleichzeitbetrieb verhindern. Für Gasgeräte (insbesondere raumluftabhängige Art-B-Geräte) ist die Verbrennungsluftversorgung zudem eng mit der Gebäudehülle verknüpft: Die TRGI-Systematik (über technische Erläuterungen) beschränkt z. B. die Nachweisführung über Infiltration/ALD auf eine Gesamtnennleistung von 50 kW; oberhalb davon sind andere Nachweiswege (z. B. Öffnungen zum Freien) maßgebend. Diese Logik macht FM-Change-Management bei Fenstertausch, Luftdichtheitsmaßnahmen und Nutzungsänderungen zwingend.

Die bundeslandspezifischen Feuerungsverordnungen (FeuVO) orientieren sich in Struktur und Schutzzielen häufig an der Muster-Feuerungsverordnung; FM-relevant sind insbesondere Mindestanforderungen an Abgasanlagen (Schornsteine, Abgasleitungen, Verbindungsstücke), ihre sichere Führung durch das Gebäude, Schutz gegen Rußbrand und die Pflicht zu Reinigungsöffnungen. Für den Brandschutz sind die Abstände zu brennbaren Bauteilen zentral: Abgasanlagen müssen so weit entfernt oder so abgeschirmt sein, dass bei Nennleistung keine höheren Temperaturen als 85 °C und bei Rußbränden in Schornsteinen keine höheren Temperaturen als 100 °C an brennbaren Bauteilen auftreten können; die Verordnung nennt hierfür anerkannte Erfüllungswege (u. a. Mindestabstände abhängig von Abgastemperatur und Bauteilaufbau). Schnittstellenkritisch im Bestand sind zudem Anforderungen an Überdruckbetrieb innerhalb von Gebäuden: Unter Überdruck betriebene Schornsteine/Abgasleitungen/Verbindungsstücke müssen z. B. in dauerhaft vom Freien gelüfteten Bereichen liegen, hinterlüftet im Schacht geführt werden oder so beschaffen sein, dass keine Abgase in gefährdender Menge austreten können. Daraus folgt FM-seitig: Überdruckbetrieb ist immer ein Change-Trigger, weil er die Gebäudeführung und Schachtkonzepte beeinflusst.

Das deutsche Schornsteinfegersystem verknüpft Betreiberpflichten mit hoheitlicher Überwachung. Eine Feuerstättenschau dient der Prüfung von Betriebs- und Brandsicherheit; sie darf frühestens nach drei Jahren und soll spätestens nach fünf Jahren nach der letzten Feuerstättenschau durchgeführt werden. Bei Gefahr im Verzug sind vorläufige Sicherungsmaßnahmen bis zur vorläufigen Stilllegung zulässig, und die zuständige Behörde ist zu informieren.

Unverzüglich nach der Feuerstättenschau ist durch den bevollmächtigten Bezirksschornsteinfeger ein Feuerstättenbescheid zu erlassen, der die durchzuführenden Schornsteinfegerarbeiten, deren Anzahl im Kalenderjahr sowie Fristbeginn und Fristende festlegt. Für das FM ist dieser Bescheid der zentrale operative Steuerungsanker (Terminierung, Zutritt, Nachweiskette, Mängeltracking).

Die Kehr- und Überprüfungsordnung (KÜO) definiert, welche Anlagen kehr- bzw. überprüfungspflichtig sind (u. a. Abgasanlagen und notwendige Verbrennungsluft- und Abluftanlagen) und dass Arbeiten nach den anerkannten Regeln der Technik durchzuführen sind; Ergebnisse der Abgaswegüberprüfung sind zu bescheinigen.

Für die FM-Praxis wichtig ist außerdem, dass die KÜO in der Abgaswegüberprüfung Grenzwerte/Prozessanforderungen (z. B. CO-Messung, Wiederholprüfung bei Überschreitung) adressiert, was unmittelbar in Stör- und Notfallprozesse einfließt.

Die Immissionsschutzlogik für kleinere und mittlere Feuerungsanlagen wird u. a. über die 1. BImSchV operationalisiert. Sie gilt (vereinfacht) für Errichtung, Beschaffenheit und Betrieb von nicht genehmigungsbedürftigen Feuerungsanlagen und regelt ein Monitoring-Regime einschließlich Mess- und Dokumentationsanforderungen.

Erstens ist für Anlagen, für die Messungen durch den Schornsteinfeger vorgeschrieben sind, eine Messöffnung nach den Anforderungen des Anhangs zu schaffen; bei mehreren Verbindungsstücken ist je Verbindungsteil eine Messöffnung vorzusehen.

Zweitens sind Abgasableitbedingungen (z. B. Mündungshöhen und Abstände zu Öffnungen) einzuhalten, was bei Dachumbauten, Aufstockungen oder Fassadenöffnungen zwingend neu zu bewerten ist.

Drittens hat der Betreiber sicherzustellen, dass die Dokumentation der Schornsteinfegerarbeiten an den bevollmächtigten Bezirksschornsteinfeger übermittelt wird (Nachweiskette/Kehrbuchlogik).

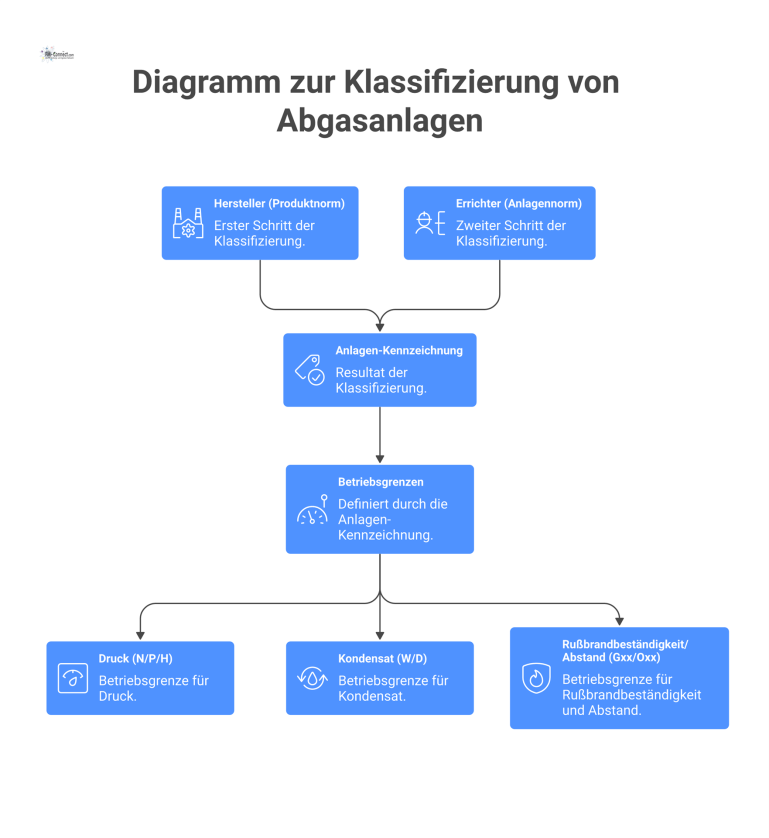

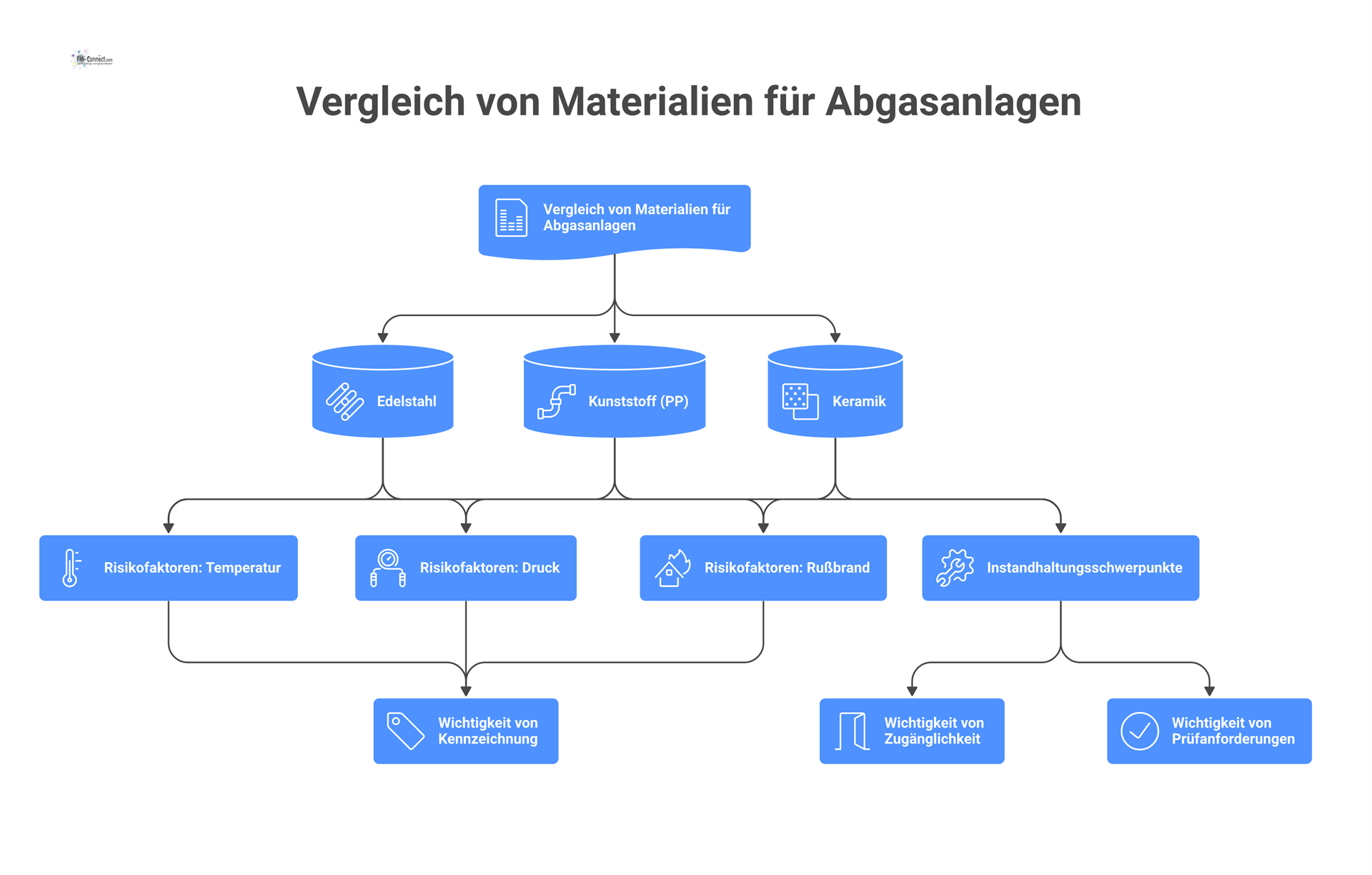

Neben dem Baurecht ist die Klassifizierung von Abgasanlagen der Schlüssel zur technischen Eignung und zur FM-Nachweisführung, weil sie Temperatur-, Druck-, Kondensat-, Korrosions- und Rußbrandgrenzen sowie Mindestabstände abbildet.

• Produktbezeichnung durch den Hersteller (harmonisierte Produktnormen, CE/Leistungserklärung) und

• Anlagenkennzeichnung durch den Errichter nach nationaler Ausführungsnorm (DIN V 18160-1), die bauaufsichtlich eingeführte Abschnitte enthält und daher zwingend zu beachten ist.

Aus FM-Sicht sollte die Klassifizierung nicht „nur dokumentiert“, sondern als harte Betriebsgrenze verstanden werden.

• Druck-/Gasdichtheitsklassen (z. B. N1/N2 für Unterdruck, P1/P2 für Über-/Unterdruck, H1/H2 für Hochdruck – typischerweise z. B. bei BHKW/Netzersatzanlagen)

• Kondensatbeständigkeit (W = feucht, D = trocken)

• Rußbrandbeständigkeit und Mindestabstand (Gxx vs. Oxx und die Zahl xx als mm-Abstand im gekennzeichneten Anwendungsfall)

Für die Auslegung/Berechnung sind zudem Berechnungsverfahren für Abgasanlagen mit einer Feuerstätte sowie mit mehreren Feuerstätten (inkl. Kaskade) normativ beschrieben; FM-relevant ist dies, weil jede spätere Leistungs- oder Systemänderung eine Nachberechnung und Aktualisierung der Bestandsdokumentation auslöst.

Ein auditfester FM-Änderungsprozess folgt einer klaren Governance-Kette, die sowohl technische als auch hoheitliche Abnahmen berücksichtigt und die Nachweisführung bereits vor Montage sichert. In der Praxis bewährt sich eine Prozesslogik in den Schritten: Bedarfsanzeige → technische Bewertung (Druck/Zug, Kondensat, Material-/Klasseneignung, Schachtführung, Mess-/Revisionszugang) → Abstimmung Brandschutz/Abstände/Durchdringungen → Abstimmung mit bevollmächtigtem Bezirksschornsteinfeger (Prüfobjektlogik, Bescheidrelevanz) → Montage → Abnahme/Prüfung → Dokumentation/CAFM-Update → Übergabe in Betrieb.

Wesentlich ist, dass die technische Bewertung nicht nur „Best Effort“ ist, sondern berechnungs- und klassifikationsbasiert erfolgt: Bei Mehrfachanschlüssen/Kaskaden sind entsprechende Berechnungsverfahren maßgebend; bei Kunststoffsystemen sind Einbau- und Gefällebedingungen zu berücksichtigen; bei Überdruck sind baurechtliche Anforderungen an Innenführung bzw. Hinterlüftung zu erfüllen.

• Unterdruck ist die zentrale Wechselwirkung: Wohnungslüftung und Abluft-Dunstabzug können gefährlichen Unterdruck erzeugen, wenn gleichzeitig raumluftabhängige Feuerstätten betrieben werden. Dafür sind geprüfte Sicherheitseinrichtungen und definierte Betriebsmodi (gemeinsam vs. wechselseitig) erforderlich, die im Störfall Lüftung oder Feuerstätte abschalten bzw. den Gleichzeitbetrieb verhindern.

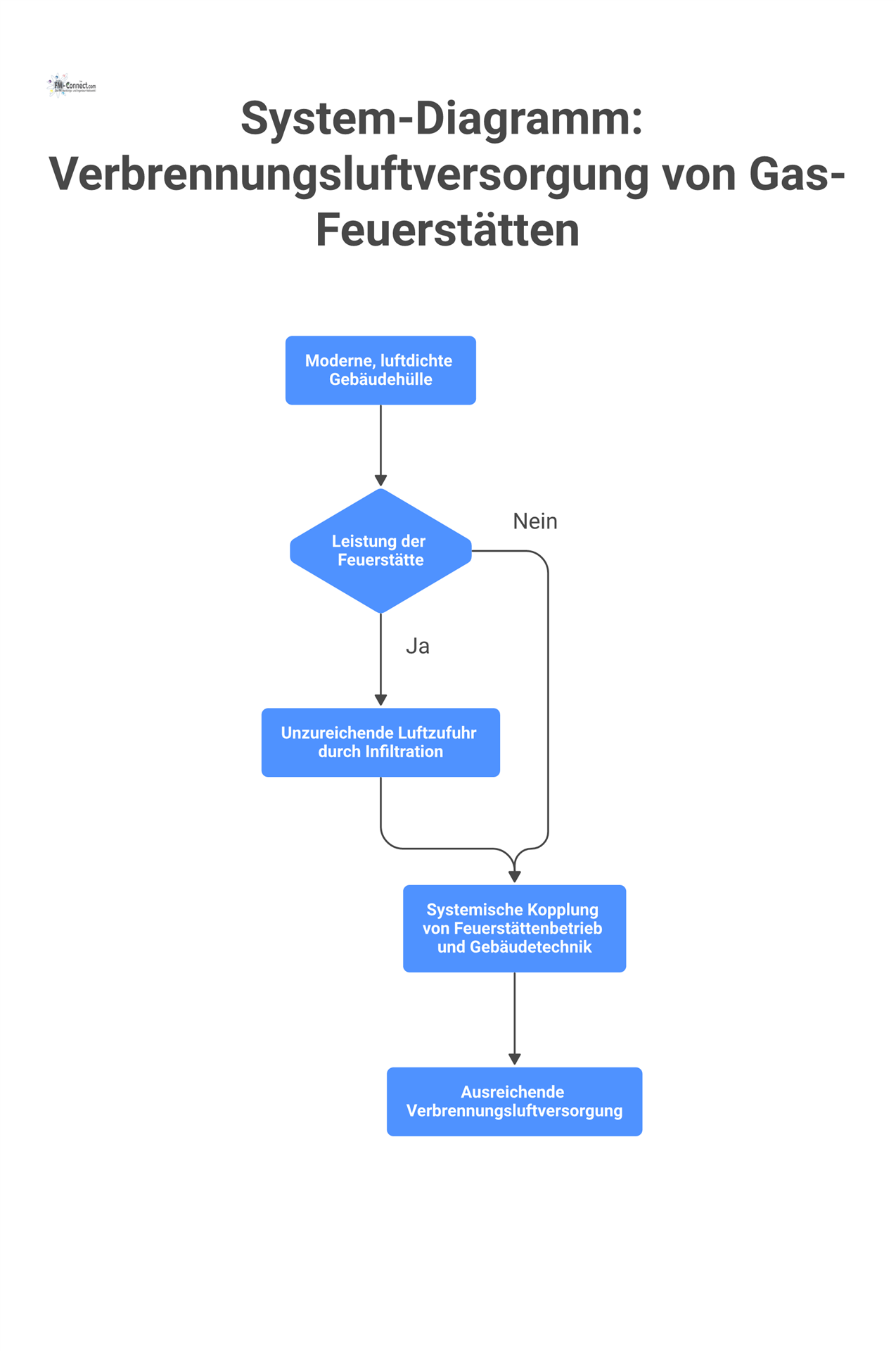

• Auch die Gebäudehülle wirkt direkt: Dichtheitsänderungen (z. B. Fenstersanierung) verändern die Verbrennungsluftnachweise; die TRGI-bezogene Logik zur Verbrennungsluftversorgung zeigt, dass Annahmen zur Infiltration nicht beliebig skalierbar sind und dass oberhalb definierter Leistungsgrenzen andere Konzepte erforderlich werden.

• Schließlich sind Dach- und Fassadenarbeiten ein wiederkehrender Fremdeinfluss: Mündungen, Aufsätze und Durchdringungen sind feuerungs- und immissionsschutzrechtlich an konkrete Lagebedingungen (z. B. Firstüberhöhung/Abstände zu Öffnungen) gebunden; bauliche Veränderungen am Dach können dadurch eine Neubewertung erzwingen.

Ein FM-konformes Instandhaltungskonzept sollte die Instandhaltungssystematik so strukturieren, dass sie sowohl Betriebssicherheit als auch Arbeitsschutz unterstützt; die DIN 31051 bildet hierfür den etablierten Ordnungsrahmen mit den Grundmaßnahmen Wartung, Inspektion, Instandsetzung und Verbesserung.

Geplante Wartung zielt auf die Verzögerung von Abnutzung/Qualitätsverlust und umfasst an Abgaswegen typischerweise Sichtkontrollen zugänglicher Strecken, Prüfung von Revisionsöffnungen und Verschlussdichtungen, Kontrolle von Halterungen, sowie – bei feuchte Betriebsweise – die Funktionsprüfung des Kondensatablaufs und der Neutralisation (inkl. Granulat-/Kapazitätsstatus, sofern vorhanden).

Bei Mündungen/Hauben/Abströmteilen ist aus FM-Sicht zusätzlich eine wetter- und fremdeinwirkungsbezogene Wartung erforderlich (Sturmschäden, Verschiebungen, Undichtigkeiten an Durchdringungen), weil die Ableitbedingungen über Dach regelwerksgebunden sind und Dacharbeiten häufig die Ursache späterer Abgasprobleme sind.

Inspektion dient der Feststellung und Beurteilung des Ist-Zustands. An Abgasanlagen umfasst dies insbesondere Korrosions- und Versottungsindikatoren, Verfärbungen/Feuchtespuren, Dichtheitsindizien, Zustand des Schachtes (Hinterlüftung, Brandschutzabschottungen), sichere Zugänglichkeit/Arbeitssicherheit sowie formale Kennzeichnung (Lesbarkeit/Übereinstimmung mit Dokumenten).

Bei Überdruck- und BHKW-Abgassystemen ist die Inspektion um schwingungs- und druckbezogene Punkte zu erweitern (Kompensatoren, Lagerung, Flanschverbindungen, Abgasgegendrucktrend), weil hier Undichtigkeiten und Folgegefährdungen häufig an mechanischen Schnittstellen entstehen.

Reaktive Instandsetzung umfasst den Austausch von Dichtungen/Elementen, die Sanierung von Schacht/Durchdringung, Reparatur von Kondensatleitungen/Neutralisation sowie ggf. Systemsanierungen (z. B. Inliner), wobei immer die Klassen- und Auslegungsgrenzen einzuhalten sind. Die FM-Logik muss sicherstellen, dass Ersatzteile/Komponenten zur ursprünglichen Kennzeichnung passen – andernfalls entsteht eine „stille“ Normabweichung.

Verbesserung umfasst Maßnahmen zur Steigerung der Funktionssicherheit, z. B. Optimierung der Verbrennungsluftführung/Unterdruckschutz durch geprüfte Sicherheitseinrichtungen, Nachrüstung/Verbesserung von Mess- und Revisionszugängen oder die Standardisierung von Systemtypen im Portfolio, um Fehlerquellen zu reduzieren und Wiederholmängel zu vermeiden.

Wiederkehrende Pflichten ergeben sich aus der KÜO (Kehr-/Überprüfungsarbeiten inkl. Bescheinigung) sowie aus der Immissionsschutzmesslogik; der Feuerstättenbescheid ist dabei der Termin- und Fristenanker. FM-seitig bedeutet dies: Terminplanung, Zutrittskoordination, Anlagenfreischaltung, Sicherstellung von Dachzugang/PSA-Konzept, Begleitung vor Ort sowie Mängeltracking bis zur Nachweisablegung.

Für die Betriebsorganisation ist außerdem die saubere Abgrenzung hoheitlicher Aufgaben (z. B. Feuerstättenschau, Feuerstättenbescheid, Kehrbuchführung) versus freie Tätigkeiten (z. B. Reinigung/Messung als Dienstleistung) wichtig, weil daraus Beschaffungs- und SLA-Strukturen abgeleitet werden.

Messöffnungen sind nicht „nice to have“, sondern Betreiberpflicht: Für Anlagen mit vorgeschriebenen Messungen sind Messöffnungen zu schaffen; bei mehreren Verbindungsteilen jeweils separat. Zudem gibt es Anforderungen an Position und Zustand (z. B. frei von Ablagerungen, die Messungen beeinflussen) – FM muss daher Lage, Zugänglichkeit, Dichtheit/Verschluss, Kennzeichnung und Manipulationsschutz verwalten.

Praktisch bewährt sich, alle Messstellen als eigene CAFM-Prüfobjekte zu führen (Asset „Messöffnung“ mit Standort, Foto, Zugangs-PSA, Verschlussart), weil so wiederkehrende Messungen unabhängig vom Personalwechsel reproduzierbar bleiben.

Ein FM-taugliches Mängelschema sollte mindestens drei Klassen enthalten: kritisch (akute Gefahr, sofortige Stilllegung/Absperrung), hoch (kurzfristige Frist, eingeschränkter Betrieb), mittel (planbare Instandsetzung). Rechts-/hoheitsseitig ist zu beachten, dass bei Gefahr im Verzug vorläufige Sicherungsmaßnahmen bis zur Stilllegung zulässig sind; organisatorisch muss daher eine Eskalationskette (Entscheiderliste, 24/7-Kontakte, Freigabeprozess) definiert sein.

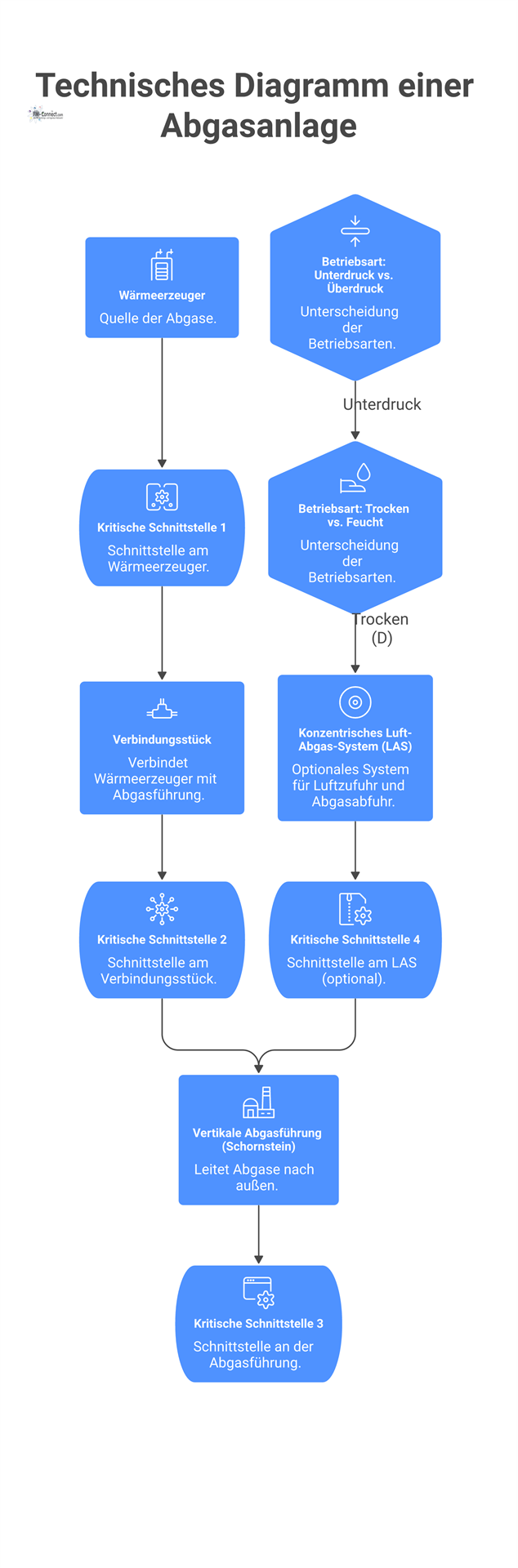

Ein wirksames CAFM-Datenmodell bildet die Bauteilstruktur Wärmeerzeuger ↔ Verbindungsstück ↔ Abgasführung/Schacht ↔ Mündung ab, ergänzt um Prüfobjekte (Messöffnungen, Revisionsöffnungen, Kondensatführung/Neutralisation). Versionierung ist zwingend: Jede Änderung am Wärmeerzeuger, an der Belegung oder an der Gebäudehülle muss als Change-Ereignis in der Lebenslaufakte erscheinen, weil sie Auslegung, Klassifizierung und Prüflogik beeinflussen kann.

FM muss Betreiberverantwortung (rechtlich/organisatorisch), Technischer Betrieb (TGA), HSE/Arbeitssicherheit, Brandschutzfunktion, Energiemanagement, Objektleitung und Security (Dachzugang) so koordinieren, dass Prüfungen und Störungen ohne Zeitverlust sicher bearbeitet werden können; dies ist insbesondere bei CO- bzw. Abgasereignissen geschäftskritisch.

Externe Schnittstellen sind typischerweise Fachinstallateure TGA, Schornsteinfegerwesen (bevollmächtigter Bezirksschornsteinfeger), Messdienst, Dachdecker (Durchdringungen/Abdichtung) und Brandschutzfirmen (Abschottungen). FM muss dabei unterscheiden, welche Leistungen hoheitlich gebunden sind und wo marktliche Rahmenverträge/SLA greifen.

• hoheitlich (Feuerstättenschau, Feuerstättenbescheid, Kehrbuchführung, baurechtliche Abnahmen),

• wiederkehrende Dienstleistung nach KÜO/Immissionsschutz (Reinigung/Messung/Überprüfung inkl. Bescheinigungen),

• Wartung/Instandsetzung (FM-beauftragt, inkl. Ersatzteile, Dichtungen, Schachtsanierung, Kondensat- und Neutralisationsservice).

Für Abgas-/CO-Ereignisse sollten explizite Reaktionszeiten, 24/7-Erreichbarkeit, Mess-/Freimesskompetenz und ein formalisiertes Freigabeprotokoll zur Wiederinbetriebnahme vereinbart werden, weil hier Lebens- und Gebäudesicherheit betroffen sind.

Interne Auditprogramme sollten sich nicht auf Dokumente beschränken, sondern stichprobenartig die physische Realität prüfen: Revisionsöffnungen/Messstellen (zugänglich, dicht, gekennzeichnet), Dachzugang/PSA-Konzept, Kondensatführung/Neutralisation sowie Übereinstimmung von Anlagenkennzeichnung mit der Akte. Diese Stichproben sind besonders wirksam, weil sie typische „Bestandsdrift“ (Umbau ohne Update) früh erkennen.

Ein Managementbericht kann KPI-basiert aufgebaut werden (Terminerfüllung, Beanstandungen je Objekt, wiederkehrende Ursachen, Instandsetzungskosten, Risikobewertung). Die Verbindung zur DIN-31051-Logik ist dabei hilfreich, weil sich Maßnahmen klar in Wartung/Inspektion/Instandsetzung/Verbesserung kategorisieren lassen und so CAPA nachvollziehbar wird.

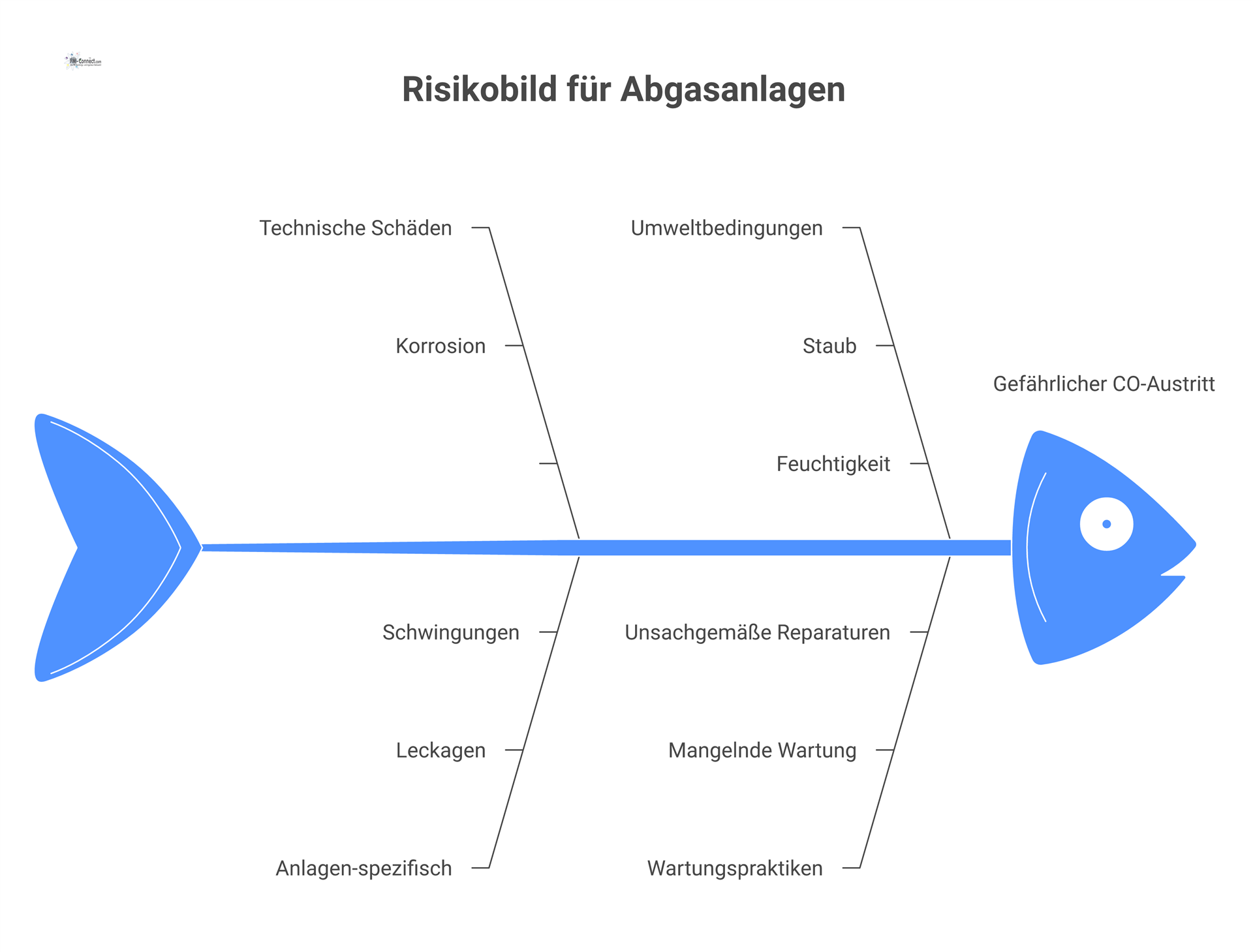

FM-relevante Szenarien sind CO-Alarm/Abgasrückstau, Leckage bei Überdrucksystemen, Schachtbrand/Rußbrandereignis, Sturmschäden am Schornsteinkopf sowie Kondensatleckage mit Gebäude- oder Korrosionsfolgeschaden.

Eine Standardkette beginnt mit Sicherheitsmaßnahmen (Gefahrenbereich sichern, ggf. Evakuierung), gefolgt von Abschaltung des Wärmeerzeugers und Alarmierung (Fachfirma, bevollmächtigter Bezirksschornsteinfeger, ggf. Behörde/Feuerwehr je nach Lage). Bei Gefahr im Verzug sind vorläufige Sicherungsmaßnahmen bis zur Stilllegung zulässig; die Wiederinbetriebnahme erfolgt erst nach Ursachenbeseitigung, Dokumentation und formalisierter Freigabe inkl. CAPA.
