Fernwärme

Die Hausstation ist funktional als Kette aus Wärmeübergabe (Wärmeübertragung), hydraulischer Einbindung, Regelung und Messung zu verstehen. In typischen TAB wird die Hausstation ausdrücklich als Einheit aus Übergabestation und Hauszentrale beschrieben; Übergabestation und Hauszentrale können baulich getrennt oder als Kompaktstation ausgeführt sein. Wesentlich ist: Die Übergabestation bildet das Bindeglied zwischen Hausanschlussleitung und Hauszentrale und dient dazu, die Wärme vertragsgemäß (Druck, Temperatur, Volumenstrom) zu übergeben und die Wärmearbeit zu zählen. Zusätzlich behält sich der Versorger regelmäßig die Festlegung bzw. Bestimmung von Stationsbauteilen sowie Änderungen an der Übergabestation vor—ein Schlüsselaspekt für FM‑Change‑Management.

Die Anschlussart ist üblicherweise TAB‑geführt und netz-/anlagenabhängig. Technisch ist der Kernunterschied: Beim direkten Anschluss durchströmt das Fernheizwasser (Primärmedium) Teile der Hausanlage; beim indirekten Anschluss erfolgt eine Systemtrennung über Wärmeübertrager, wodurch Primär- und Sekundärkreis hydraulisch und medienseitig getrennt sind. Für die sicherheitstechnische Ausrüstung gilt in der deutschen Regelwerkslogik, dass die sicherheitstechnische Ausrüstung von Unterstationen/Hausstationen für direkte oder indirekte Anschlüsse an Heizwasser-Fernwärmenetze normativ adressiert ist; TAB verweisen hierzu regelmäßig auf die einschlägige Normlogik und ergänzende Arbeitsblätter. FM-relevant sind daraus abgeleitet: Wartungszugänglichkeit, Verschmutzungs-/Korrosionsschutz, klare Prüfgrenzen (z. B. Druckabsicherung sekundärseitig) und ein Störungsbild, das bei indirekten Systemen häufig stärker über ΔT‑Abfall/Verschmutzung diagnostizierbar ist.

Aus Betreiber- und FM-Sicht ist die Auslegung nicht nur eine Planungsfrage, sondern Grundlage für spätere KPI‑basierte Betriebsführung. TAB machen deutlich, dass die Stationsauslegung (Bauteile, Anschlussart, maximale Volumenströme) vom Versorger unter Berücksichtigung der vorzuhaltenden Wärmeleistung, des maximalen Volumenstroms und der technischen Netzdaten festgelegt wird. Gleichzeitig wird betriebsseitig eine Rücklauftemperaturdisziplin gefordert: Die maximale Rücklauftemperatur darf definierte Werte (Datenblatt/vertraglich) nicht überschreiten; ggf. ist eine Rücklauftemperaturbegrenzung vorzusehen, die entweder auf das Stellgerät der Vorlauftemperaturregelung wirkt oder über ein separates Stellgerät realisiert wird. Das ΔT‑Konzept (ausreichende Temperaturspreizung) ist damit FM‑Pflicht: Sinkendes ΔT und steigende Rückläufe sind nicht „nur Effizienzthemen“, sondern Vertrags- und Netzintegritätsanforderungen.

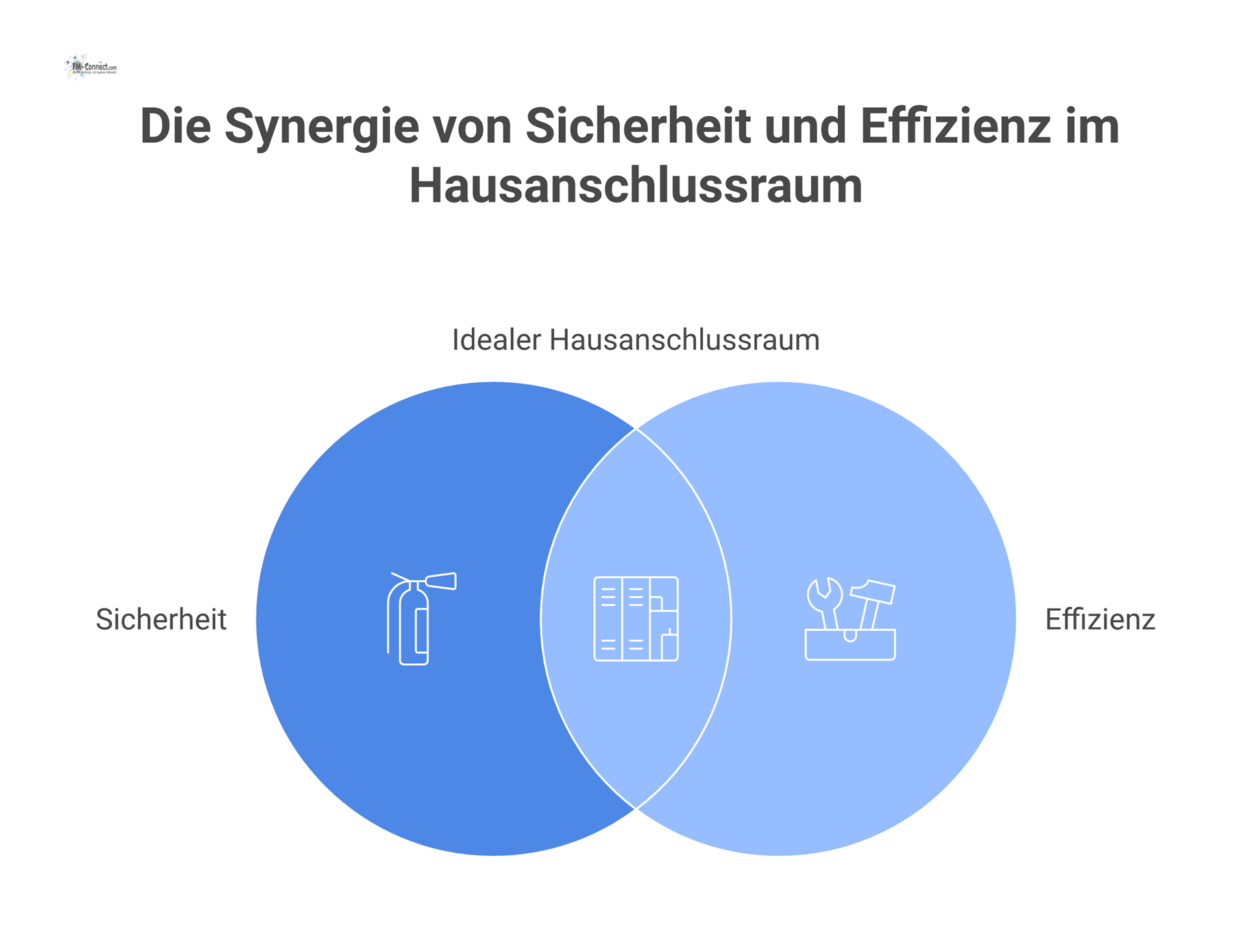

TAB enthalten konkrete Umgebungsanforderungen, die FM organisatorisch absichern muss: Für ausreichende Belüftung ist zu sorgen; die Umgebungstemperatur im Bereich der Übergabestation darf dauerhaft festgelegte Grenzwerte (z. B. 30 °C) nicht überschreiten. Für Wartung und Reparatur sind ausreichende Beleuchtung und Steckdosen vorzusehen; eine Entwässerung (z. B. Bodenablauf) und Kaltwasserzapfstelle werden empfohlen—zugleich wird in TAB teils ausdrücklich auf Folgeschäden (Wasserschaden bei fehlendem Bodenablauf) und haftungsrechtliche Konsequenzen hingewiesen. Daraus folgt FM‑Praxis: definierte Raumordnung (Sauberkeit, freie Zugänge, keine Lagerung), klare Leckage‑Reaktionspläne (Absperren, Schadenbegrenzung), dokumentierte Begehungsintervalle sowie Zutritts- und Schlüsselmanagement, um die „jederzeitige Zugänglichkeit“ gegenüber dem Versorger sicherzustellen.

Schnittstellen zum baulichen Brandschutz betreffen insbesondere Leitungsführung und Durchdringungen. Die Muster‑Leitungsanlagen‑Richtlinie (MLAR) gilt für Leitungsanlagen in Rettungswegen sowie für die Führung von Leitungen durch raumabschließende Bauteile (Wände/Decken) und fordert u. a., dass Leitungsanlagen tragende/raumabschließende Bauteile nur so weit beeinträchtigen dürfen, dass die erforderliche Feuerwiderstandsfähigkeit erhalten bleibt. Im Betrieb heißt das: Jeder Umbau (zusätzliche Sensorik, GLT‑Kabel, neue Rohrleitungen) ist brandschutztechnisch zu bewerten, Abschottungen sind korrekt auszuführen und revisionssicher zu dokumentieren. Wo bauaufsichtliche Zulassungen/Bauartgenehmigungen für Abschottungen erforderlich sind, ist die Ausführung an die zugelassenen Systeme zu binden.

Primärseitig dienen Absperrorgane und Schmutzfänger dem Schutz des Netzes und der Station. Praxisnahe Anlagenbeschreibungen für Fernwärmestationen zeigen, dass Schmutzfänger, Druck-/Temperaturanzeige (Manometer/Thermometer) sowie Entlüftung/Entleerung typische Bestandteile der Fernwärmeseite sind. Für das FM folgt daraus ein Wartungsregime: regelmäßige Sichtkontrolle auf Undichtigkeiten, Differenzdruck-/Verschmutzungsindikatoren (sofern vorhanden), geplante Reinigung/Spülung bei Auffälligkeiten sowie eine Dokumentation, die Filterzustand und Reinigungszeitpunkte mit Betriebsdaten (ΔT, Volumenstrom) verknüpft, um Ursachenanalysen belastbar zu machen.

Die sicherheitstechnische Logik für das Begrenzen von Druck und Temperatur in heizwasserbetriebenen Fernwärmeanlagen orientiert sich an der DIN‑Regelwerkslogik, die in Hersteller- und TAB‑Unterlagen als Referenz herangezogen wird. Dort wird klar benannt, dass sicherheitstechnische Ausrüstungen im Einzelfall anhand relevanter Normen und örtlicher Gegebenheiten (z. B. TAB) zu prüfen sind und dass typische Sicherheitsfunktionen über Kombinationen aus Temperaturregler (TR), Sicherheitstemperaturwächter (STW) und Sicherheitsventilen/Druckbegrenzern umgesetzt werden; zudem wird auf die Prüflogik bestimmter Komponenten nach DIN EN 14597 verwiesen. Für FM entscheidend ist die Funktionskette: Erkennen eines unzulässigen Zustands (Temperatur/Druck), sichere Stellreaktion (Notstellfunktion/Abschaltung) und druckseitige Entlastung. Prüfpunkte sind daher nicht nur „jährliche Wartung“, sondern anlassbezogene Funktionsnachweise nach Eingriffen (Sensor-/Aktorwechsel, Regelparameteränderung).

Die primärseitige Betriebsüberwachung stützt sich typischerweise auf Druck, Temperatur und Wärmemengenmessung. In praxisorientierten Fernwärme-Leitfäden werden Wärmemengenzähler sowie Manometer/Thermometer und Differenzdruckregler als typische primärseitige Komponenten benannt. TAB ergänzen, dass die Übergabestation u. a. der vertragsgemäßen Übergabe von Druck/Temperatur/Volumenstrom dient und die Wärmearbeit zählt; Messstellen müssen daher ablesbar, zugänglich und – sofern abrechnungsrelevant – gegen Manipulation gesichert sein. Für das FM bedeutet das: Grenzwerte/Alarme (z. B. Rücklauftemperatur), Plausibilitätsprüfungen (Temperaturspreizung vs. Volumenstrom), Trenddatenhaltung sowie eine klare Zuordnung, welche Messwerte abrechnungsrelevant (Eichrecht) und welche rein betrieblich sind. Technik, Betrieb und Nachweise

In Fernwärme-Hausstationen sind Plattenwärmeübertrager für die Hausanlage in praxisnahen Stationsbeschreibungen als Standardkomponente dokumentiert; sie sind kompakt integrierbar und lassen sich in Varianten für Heizungs- und Trinkwarmwasseranwendungen abbilden. Für Trinkwasseranwendungen wird in Herstellerausführungen in deutscher Dokumentation explizit auf Edelstahl-Plattenwärmetauscher verwiesen, wenn strenge Hygieneauflagen gelten und z. B. Metallkontaminationen vermieden werden sollen. Rohrbündelwärmetauscher sind als Bauart dadurch gekennzeichnet, dass zwei Medien in getrennten Strömungsräumen (Rohrraum/Mantelraum) indirekt über die Rohrwand Wärme austauschen, ohne sich zu vermischen; dies ist insbesondere in robustheits- oder druck-/temperaturseitig anspruchsvollen Anwendungen einsetzbar. Für FM folgt: Wärmetauschertypen bestimmen Reinigungsstrategie, Ersatzteilhaltung (Dichtungen/Platten vs. Rohrbündelkomponenten), Stillstandsplanung und die Diagnose-Logik (ΔT‑Abfall, Druckverlustanstieg, Verschmutzungsbild).

DVGW‑Regelwerk (z. B. W 551 als zentrale technische Regel zur Vermeidung/Behandlung von Legionellenkontaminationen) wird in TAB und Fachregeln typischerweise als Referenz herangezogen. Ergänzend definiert die Trinkwasserverordnung Untersuchungspflichten für Legionella spec. bei Vorliegen bestimmter Anlagengrößen und Randbedingungen; außerdem ist der technische Maßnahmenwert für Legionella spec. normativ festgelegt. In TAB‑Beispielen wird daraus abgeleitet, dass Speichersysteme (z. B. bivalent/solarbetrieben) so zu betreiben sind, dass der Speicherinhalt regelmäßig (z. B. täglich) auf ≥ 60 °C erwärmt wird. FM‑Konsequenz: Trinkwarmwasser‑Regelkreise sind mit klaren Temperatur‑Sollwerten, Zirkulationsführung, Dokumentation und – wo einschlägig – Untersuchungs- und Maßnahmenmanagement zu betreiben; die Hausstation ist dabei Schnittstelle zwischen Heiz-/TWW‑Hydraulik, Hygiene und Rücklaufdisziplin.

TAB fordern typischerweise, dass die Sekundärseite des Wärmeübertragers druckseitig abzusichern ist. In einem TAB‑Beispiel wird die „Druckabsicherung der Sekundärseite des Wärmeübertragers“ ausdrücklich gefordert und über Membran‑Sicherheitsventile (inkl. Nennweiten/Abblaseleistung) konkretisiert; zusätzlich können druckseitige Überwachungen (z. B. Pressostaten) leistungsabhängig erforderlich werden. Damit ist aus FM‑Sicht klar: Sekundärseitige Sicherheitsventile, Druckhaltung und Ausdehnungsgefäße sind nicht „Heizungsdetail“, sondern Bestandteil der vertraglich/regelwerksbedingten Betriebssicherheit—mit wiederkehrender Funktionskontrolle, dokumentierter Instandhaltung und definierter Ersatzteilstrategie.

Druckführende Komponenten in Hausstationen können je nach Ausführung/Parametern als prüfpflichtige Druckanlagen/Anlagenteile einzuordnen sein. Anhang 2 Abschnitt 4 der BetrSichV regelt Prüfungen von Druckanlagen und Anlagenteilen vor erster Inbetriebnahme, nach prüfpflichtigen Änderungen und wiederkehrend mit dem Ziel, den sicheren Betrieb bis zur nächsten Prüfung zu gewährleisten; dabei sind auch Aufstellungs- und Umgebungsbedingungen einzubeziehen. § 15 BetrSichV betont, dass bei Prüfungen auch die Eignung und Funktionsfähigkeit der sicherheitstechnischen Maßnahmen festzustellen ist und dass Prüfzuständigkeiten (ZÜS vs. befähigte Person) über Anhang‑Regelungen gesteuert sind. TRBS 1201 Teil 2 konkretisiert u. a. die Prüfzuständigkeit und die Möglichkeit, bestimmte Prüfungen über ein schriftliches Prüfprogramm abzubilden; TRBS 1203 konkretisiert die Anforderungen an „zur Prüfung befähigte Personen“ und verpflichtet Arbeitgeber/Betreiber, Qualifikation und Auswahl anhand Stand der Technik und Prüfumfang sicherzustellen. Für FM folgt zwingend: Gefährdungsbeurteilung mit Druckgefährdungen, Prüfkonzept mit Fristen/Anlässen, klare Beauftragung/Qualifikationsnachweise, geordnete Prüfdokumentation und Schnittstellenmanagement zur ZÜS, falls erforderlich.

Messung und Ablesung sind sowohl vertraglich (AVBFernwärmeV) als auch mess‑/eichrechtlich zu behandeln. Die AVBFernwärmeV stellt klar, dass der Kunde dafür zu sorgen hat, dass Messeinrichtungen leicht zugänglich sind, wenn Ablesung erfolgt. TAB- und Stationsbeschreibungen zeigen Wärmemengenzähler als typischen Bestandteil der Fernwärmeseite; zugleich können Anlagenteile plombiert werden, um eine einwandfreie Messung zu gewährleisten (praxisüblich im Versorgerkontext). Für das FM ist daraus ein standardisierter Workflow abzuleiten: Messstellenliste (Ort, Seriennummer, Messbereich), Zugänglichkeitscheck (Revisionsflächen), Plomben-/Manipulationsschutz, Ableseorganisation (inkl. Zutrittsrecht) und Lifecycle‑Planung für Austausch/Wechsel.

Mess- und Eichfristen sind konkret vorgegeben. In der Mess- und Eichverordnung ist für Wärmezähler und Kältezähler eine Eichfrist (typisch 5 Jahre) tabellarisch festgelegt. Das bedeutet für FM: Eichfristen müssen als Compliance‑Fristen im Anlagenbuch/CAFM geführt werden; Wechseltermine sind mit Zutrittsfenstern, Versorgeranforderungen und Störungsrisiken (Bypass/Stillstand) abzustimmen.

Regelkreise in Fernwärme-Hausstationen sind so zu gestalten, dass Netzanforderungen (Rücklauf, Volumenstrom, Temperatur) eingehalten werden. TAB verdeutlichen, dass Rücklauftemperaturbegrenzungen je Regelkreis wirksam werden können und dass Fühler so anzuordnen sind, dass eine belastbare Erfassung (ständig umspült) gegeben ist; außerdem können Sicherheitsfunktionen (z. B. STW/Notstellfunktion) abhängig von Netztemperaturen und zulässigen Hausanlagentemperaturen notwendig werden. Für FM heißt das: Regelparameter (Heizkurven/Zeiten, Prioritäten TWW/Heizung, Begrenzungen) sind als „genehmigte Einstellungen“ zu behandeln; Änderungen sind change‑pflichtig und nachweisbar zu dokumentieren, weil sie unmittelbar auf Rücklaufdisziplin und Sicherheitskette wirken.

Sekundärseitig ist die stabile Hydraulik ein Effizienz- und Störungshebel. TAB fordern, dass Volumenströme einstellbar sein müssen, und benennen den hydraulischen Abgleich als Voraussetzung für einen regelkonformen Betrieb. In der Stationspraxis sind sekundärseitig Sicherheitsventile, Schlamm-/Schmutzfänger, Druckhaltung sowie Entlüftung/Entleerung typische Komponenten; zugleich wird betont, dass schnelles primärseitiges Stellverhalten unzulässig sein kann und dass Antriebe gegen maximale Differenzdrücke schließen können müssen. Für FM folgt: wiederkehrende Kontrollen von Pumpenkennwerten, Filterzuständen, Druckhaltung und Luftfreiheit; bei Beschwerden (Geräusche, Unterversorgung) ist der Abgleich-/DP‑Kontext zuerst zu prüfen, bevor „mehr Vorlauf“ gefahren wird (was Rücklauf und Netz belastet).

Für die Gebäudeautomation/GLT ist in Deutschland die VDI‑Regelwerkslogik einschlägig: VDI beschreibt Gebäudeautomation als Einrichtungen/Software/Dienstleistungen zur automatischen Steuerung und Regelung, Überwachung, Optimierung und Bedienung sowie Management zum energieeffizienten und sicheren Betrieb der TGA; dazu gehören Hilfs-/Arbeitsmittel wie Automationsschemata, Funktionslisten und Funktionsbeschreibungen für Planung, Übergabe und Dokumentation. In FM‑Praxis übersetzt sich das in eine Mindest‑Punkteliste für Fernwärme-Hausstationen: Störmeldung, Vorlauf/Rücklauf (primär/sekundär), Druck (wo vorhanden), Ventil-/Pumpenstatus, Wärmemenge, Rücklaufbegrenzungsstatus, Sicherheitskette (STW/TR‑Auslösung). Alarmmanagement benötigt Quittierregeln (wer, wann, wie), Eskalationsketten (24/7‑Rufbereitschaft) und Trendaufbewahrung, damit Nachweise gegenüber Versorger/Behörde/Versicherung geführt werden können.

Wasserbeschaffenheit ist ein dominanter Lebensdauerfaktor für Wärmetauscher, Ventile und Pumpen. Deutsche Fachpraxis verweist hierzu auf VDI 2035 (Vermeidung von Steinbildung und wasserseitiger Korrosion) und empfiehlt Grenzwerte u. a. für pH‑Wert und elektrische Leitfähigkeit; Hersteller können verschärfte Anforderungen vorgeben, die deutlich zu dokumentieren sind. Ebenfalls FM‑kritisch: Häufiges Nachspeisen ist ein Indikator für Undichtigkeiten oder fehlerhafte Druckhaltung; die VDI‑Logik bewertet eine Nachspeisung von 10 % der Füllmenge pro Jahr als Indikator für erhöhte Nachfüllmengen und empfiehlt dringend Ursachenklärung. Für das Schutzkonzept folgt: kontrollierte Befüllung, definierte Nachspeisung mit Mengenerfassung, regelmäßige Wasseranalysen (pH/Leitfähigkeit), Entgasung/Druckhaltung als Systemfunktion und dokumentierte Maßnahmen („Anlagenbuch“).

Fernwärmekreislaufwasser ist aufbereitet (u. a. alkalisiert) und wird zur Korrosionsvermeidung überwacht; AGFW führt dazu ein eigenes Regelwerk (u. a. Anforderungen an Kreislaufwasser und Betriebshinweise) und beschreibt regelmäßige Überwachungspraxis. Für FM bedeutet das: Auch wenn Primärwasser durch den Versorger verantwortet ist, muss die Kundenanlage so betrieben werden, dass keine netzschädigenden Zustände (z. B. Rückwirkungen, Verschmutzungseintrag) entstehen; sekundärseitig sind Wasserqualität und Druckhaltung aktiv zu managen, weil sie indirekt ΔT, Rücklauf und Störanfälligkeit bestimmen.

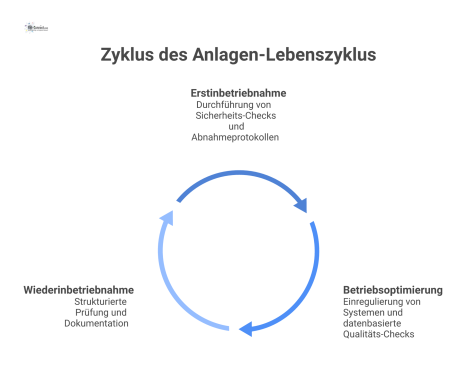

Die Prozesskette beginnt mit Spülung und Druckprüfung vor Inbetriebnahme; anschließend wird mit Füllwasser befüllt und die Wasserqualität nach VDI‑Logik geprüft. Für Ergänzungswasser gilt sinngemäß die gleiche Qualitätsanforderung wie für Füll-/Heizwasser, jedoch mit zusätzlicher Mengenkontrolle als Leckage-/Druckhaltungsindikator. Dieses Vorgehen ist in ein Betreiberverfahren zu überführen: Verantwortlichkeiten (Fachunternehmen vs. Betreiber), Freigaben (IBN‑Check), Mess- und Probenprotokolle, Grenzwert-Handling (Maßnahmenplan) sowie eine Dokumentation, die spätere Gewährleistungs- und Haftungsfragen stützen kann.

Die Einregelphase ist ein FM‑Standardprozess: Rücklauftemperaturbegrenzung korrekt parametrieren, Volumenströme stabil einstellen, hydraulischen Abgleich verifizieren und Regelgüte (Teillastverhalten) anhand Messdaten bewerten. TAB geben hierfür die Leitplanken: Rücklauftemperatur darf Grenzwerte nicht überschreiten; Begrenzungen können über Regelventil oder separate Stellglieder erfolgen. Für FM empfiehlt sich ein datenbasierter „Betriebsqualitäts‑Check“ (z. B. nach 2–6 Wochen Heizbetrieb): ΔT‑Trend, Rücklaufprofil vs. Außentemperatur, Ventilhub/Schaltzyklen und Pumpenlaufzeiten—mit dokumentierten Korrekturen und Freigabe.

Nach Stillstand ist eine strukturierte Wiederinbetriebnahme erforderlich, weil Eingriffe an druckführenden Komponenten und sicherheitsrelevanten Funktionen prüf- und dokumentationspflichtig sein können. BetrSichV/Anhang‑Logik verlangt Prüfungen vor Wiederinbetriebnahme nach prüfpflichtigen Änderungen; TRBS konkretisiert die Prüfungssystematik für Druckgefährdungen. Ergänzend fordert die Instandhaltungs-TRBS, dass Instandhaltungsarbeiten geplant, Gefährdungen ermittelt und Schutzmaßnahmen festgelegt werden; betroffene Beschäftigte sind über Zeit/Ort/Inhalt sowie mögliche Zutrittsverbote zu informieren. FM setzt dies in Checklisten um (Entlüftung/Druckhaltung, Sicherheitsventile, Sensorik, GLT‑Alarmtest), gekoppelt mit Freigabeprozess und lückenloser Dokumentation.

Betreiberorganisation bedeutet: Betriebsanweisungen, Unterweisungen und geregelte Instandhaltungsabläufe für eigene Beschäftigte und Fremdfirmen. TRBS zur Instandhaltung fordert, dass Instandhaltungsmaßnahmen nur von fachkundigen, beauftragten und unterwiesenen Personen bzw. geeigneten Auftragnehmern durchgeführt werden und dass betroffene Beschäftigte über Einschränkungen/Zutrittsverbote und Kommunikationswege informiert werden. Ergänzend sind Zutrittsrechte des Versorgers sowie Ablese-/Prüfzugänge vertraglich abzusichern; das setzt im FM Schlüsselmanagement, Begehungsregeln und eine sichere Raumordnung voraus.

Wartungsregime sind im deutschen Regelwerksverständnis entlang der Instandhaltungsbegriffe zu strukturieren (Inspektion, Wartung, Instandsetzung). DIN 31051 stellt hierfür die definitorische Grundlage für Instandhaltung als Gesamtheit dieser Maßnahmen bereit. Praxisorientiert sind Filter/Schmutzfänger, Regelventile, Pumpen, Sicherheitsarmaturen (SV/STW/TR) und Sensorik als typische Wartungsobjekte zu behandeln; bei Wärmetauschern ist Reinigung/Entkalkung bzw. Dichtung/Plattenmanagement (bei geschraubten Plattenwärmetauschern) und Zustandsdiagnose über ΔT/Druckverlust relevant. FM sollte mixen: intervallbasierte Mindestwartung (Sicherheit, Dichtheit, Filter) und zustandsorientierte Wartung (Trend-/Alarmdaten, ΔT‑Abweichungen).

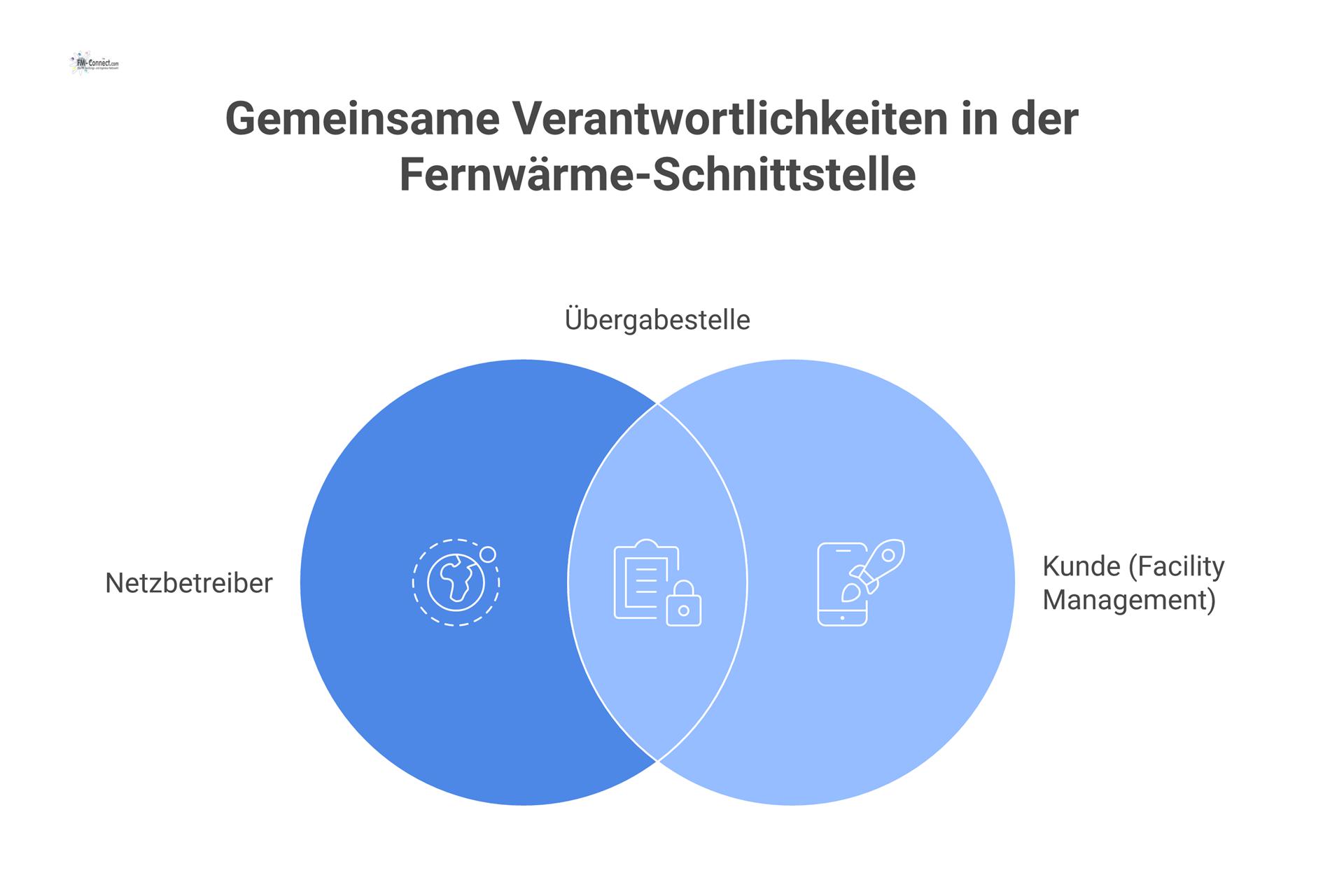

Störungsmanagement muss die Schnittstelle Versorger/Kunde abbilden: Der Kunde hat so zu betreiben, dass störende Rückwirkungen ausgeschlossen sind; der Versorger darf bei sicherheitsrelevanten Mängeln Versorgung verweigern bzw. muss bei Gefahr handeln. In der technischen Diagnose sind Rücklauftemperatur-/ΔT‑Themen besonders häufige Ursachen: TAB macht Rücklaufgrenzwerte und Begrenzungseinrichtungen explizit; sinkende Spreizung kann Verschmutzung, falsche Hydraulik oder Druckhaltungsprobleme anzeigen (z. B. häufige Nachspeisung als Störsignal). FM‑Standard ist deshalb eine Störklassifikation (Sicherheit/Netzkonformität/Komfort), eine Sofortmaßnahmenmatrix (Absperren, Entlasten, Alarmierung), Kommunikationsregeln (Versorger/Service) und eine dokumentierte Ursachenanalyse (RCA) mit Maßnahmenverfolgung.

Im Gebäudeenergiegesetz werden Primärenergiefaktoren für die Ermittlung des Jahres‑Primärenergiebedarfs verwendet; § 22 verweist hierfür auf Anlage 4, und im GEG‑Portal des Bundes wird betont, dass in Berechnungen stets der nicht erneuerbare Anteil herangezogen wird. Für FM‑Reporting (Energiecontrolling/ESG) ist damit wesentlich: Der Primärenergiefaktor der gelieferten Fernwärme (bzw. der anzusetzende Faktor nach GEG‑Regeln) beeinflusst Kennzahlen und Nachweise; zugleich können Wärmenetzbetreiberpflichten beim Anschluss an neue Wärmenetze normativ geregelt sein, inklusive Sicherstellung der rechtlichen Anforderungen bei Einbau/Aufstellung von Hausübergabestationen.

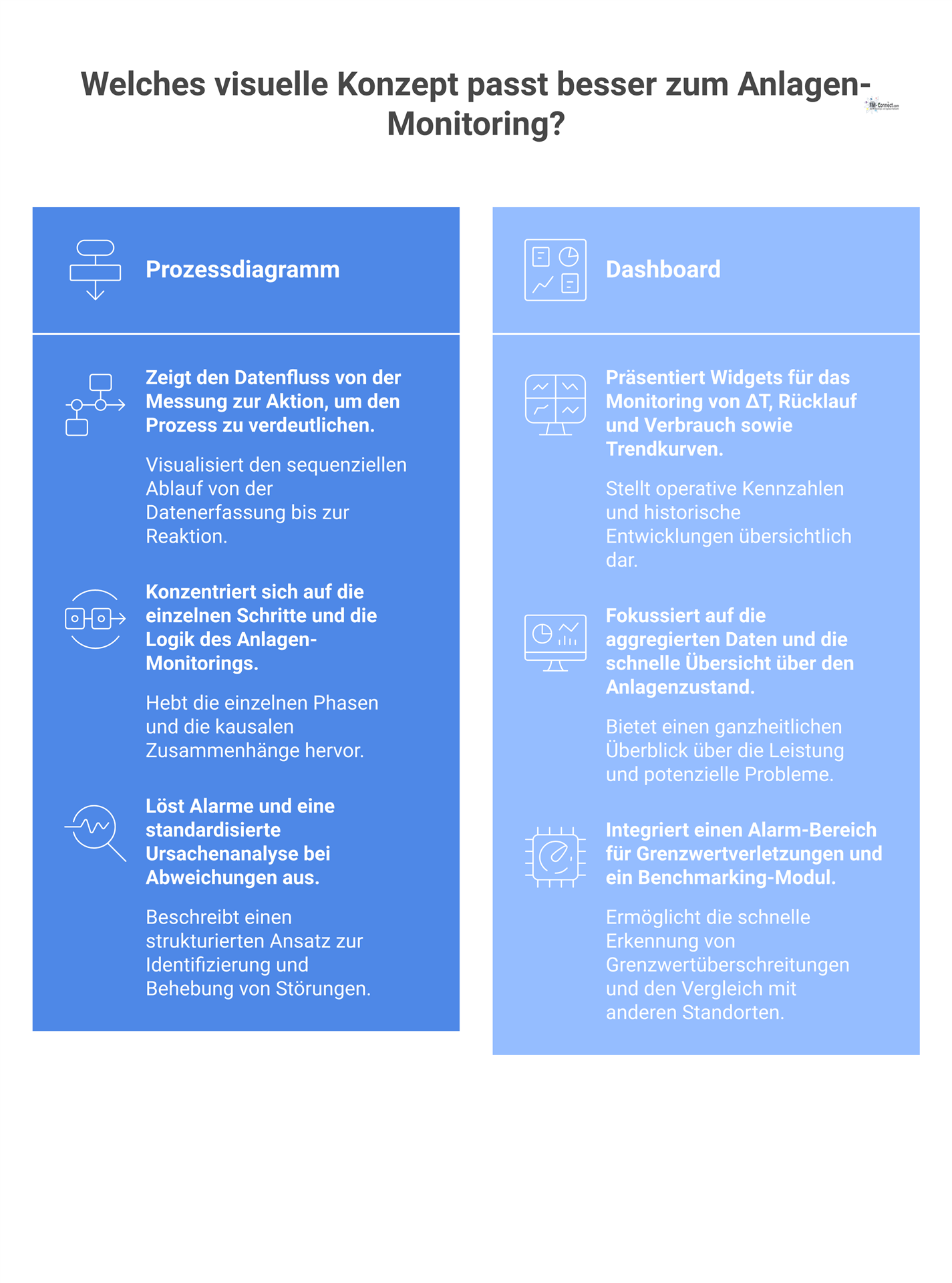

Betriebsführung ist der unmittelbare Effizienzhebel, weil TAB Rücklauftemperaturen begrenzen und die Einhaltung durch Aufbau und Betriebsweise fordern. Niedrige Rückläufe und stabile ΔT sind damit zugleich Netz- und Gebäudeeffizienz. FM sollte daraus ein KPI‑Set ableiten (Rücklaufgrenzwertverletzungen, mittlere ΔT, Volumenstromstabilität, Pumpenlaufzeiten, Nachspeisemengen als Leckageindikator) und Review‑Zyklen definieren, die technische Ursachen (Hydraulik, Regelparameter, Verschmutzung, Druckhaltung) mit Maßnahmen verknüpfen.

FM‑Compliance verlangt eine strukturierte Anlagen‑Dokumentation über Lebenszyklus und Änderungen. TAB verknüpfen Betriebssicherheit mit sichtbarer Bereitstellung von Betriebsanleitungen und Hinweisschildern im Technikraum; zusätzlich sind Raum- und Stationsanforderungen (Revisionsflächen, Zugang) plan- und revisionssicher zu dokumentieren. Mindeststruktur aus FM‑Sicht: Hydraulikschema/RI‑Fließbild, Aufstell- und Raumpläne, Datenblätter (inkl. zulässige Betriebsdaten), Einstellwerte/Parameterlisten (Regelung/Rücklaufbegrenzung), Messstellenliste inkl. Eichfristen, GLT‑Punkteliste, Prüf- und Wartungsnachweise sowie Versorgerunterlagen (TAB/Übergabeprotokolle).

Ein Anlagenbuch ist nicht nur organisatorisch sinnvoll, sondern in der deutschen Fachpraxis explizit als Voraussetzung genannt, um Erkenntnisse (z. B. aus Wasseranalysen, pH‑Bewertung, Maßnahmen) zu erfassen und zu dokumentieren; dies stützt auch Gewährleistungsfragen. Für prüfpflichtige Komponenten ist die Dokumentation direkt mit BetrSichV/TRBS‑Pflichten verknüpft (Prüffristen, Prüfanlässe, Prüferqualifikation, Befunde, Mängel, Maßnahmen). In der FM‑Praxis wird dies zunehmend als integriertes Prüfmanagement verstanden: systematische Erfassung des Anlagenbestands, Sammlung prüfrelevanter Unterlagen, Fristensteuerung und saubere Aktualisierung bei Umbauten.

Weil der Versorger technische Anforderungen festlegen darf und Änderungen/Erweiterungen mitteilungspflichtig sein können, braucht FM ein formales Change‑Management: Jede Änderung an Regelparametern, Messstellen, Wärmetauscher oder Hydraulik ist hinsichtlich Rücklaufdisziplin, Sicherheitskette und ggf. Prüfpflichten zu bewerten und anschließend revisionssicher zu dokumentieren. Audits (intern/extern) stützen sich auf die Nachweislogik aus BetrSichV/TRBS (Prüfkonzept, Befunde) und aus vertraglichen Zutritts‑/Prüfrechten (Zugänglichkeit, sichere Raumordnung).

Geplante Außerbetriebnahmen sind als Instandhaltungs-/Betriebszustand zu behandeln: Schutzmaßnahmen sind vorab festzulegen, Zuständigkeiten zu klären und betroffene Personen über Zeit/Ort/Inhalt und Zutrittsbeschränkungen zu informieren. Technisch bedeutet Außerbetriebnahme in der Regel: kontrolliertes Absperren, Druckentlastung, ggf. Entleeren (unter Berücksichtigung von Korrosionsrisiken), sowie Sicherstellung, dass bei Wiederinbetriebnahme die sicherheitstechnischen Maßnahmen funktionsfähig sind und – wo erforderlich – Prüfungen vor Wiederinbetriebnahme durchgeführt werden. Die Schnittstelle zum Versorger ergibt sich aus Zutritts- und Prüfkonzepten sowie aus der Pflicht, betriebsrelevante Änderungen mitzuteilen, wenn Bemessungsgrößen/Leistung betroffen sind.

Modernisierung ist ein FM‑Projekt mit regelwerksgebundener Spezifikation: TAB‑Konformität (Raum, Zugang, Sicherheitskette, Rücklaufbegrenzung, Messkonzept), Abnahmekriterien (Funktionsnachweise, Dokumentation), Inbetriebnahmeplanung (inkl. Versorgerprozess) und Risiko‑/Umstellungsmanagement (Versorgungsunterbrechung, Hygiene/TWW‑Sicherstellung). Da die Übergabestation der vertraglichen Übergabe dient und der Versorger Änderungen an der Übergabestation bestimmen kann, ist die Projektkommunikation mit dem Versorger integraler Bestandteil—inkl. abschließender Revisionsdokumentation und Übergabe in das digitale Anlagenbuch.
