Betrieb und Optimierung von Wärmeversorgungssystemen

Wärmeversorgungsanlage (KG 420): Unter diesem Begriff werden alle fest installierten Komponenten der Wärmeversorgung eines Gebäudes zusammengefasst. Dazu gehören Wärmeerzeuger (z.B. Heizkessel, Fernwärme-Übergabestation, BHKW), Speicher und Trinkwassererwärmer, Einrichtungen der Wärmeverteilung (Pumpen, Ventile, Rohrleitungen), Wärmeübergabestellen zu den Verbrauchern (Heizkörper, Fußbodenheizung, Luftheizregister), Mess- und Sensortechnik sowie Regelungs- und Automationssysteme einschließlich Gebäudeautomations- bzw. Energiemanagement-System (GA/EMS).

Heizungsprüfung im Sinne von GEG § 60b: Dies bezeichnet die vorgeschriebene Inspektion und Optimierung einer wassergeführten Heizungsanlage (ausgenommen Wärmepumpen) in Gebäuden mit mindestens sechs Nutzungseinheiten. Die Prüfung umfasst hydraulische, thermische und regelungstechnische Kontrollen aller relevanten Komponenten. Die Fristen für Erst- und Folgeprüfungen richten sich nach dem Anlagenalter entsprechend den gesetzlichen Vorgaben.

Energetische Bewertung (VDI 2036 Abschnitt 10): Eine ganzheitliche Analyse der Heizungsanlage hinsichtlich Funktion und Effizienz aller Teilanlagen. Ziel ist es, Fehlanpassungen, überhöhte Vorlauftemperaturen, ungünstige Schaltprogramme oder sonstige Ineffizienzen zu identifizieren. Die Bewertung umfasst Wärmeerzeugung, Wärmeverteilung, Übergabe und Regelungssysteme und bildet die Grundlage für Optimierungsmaßnahmen

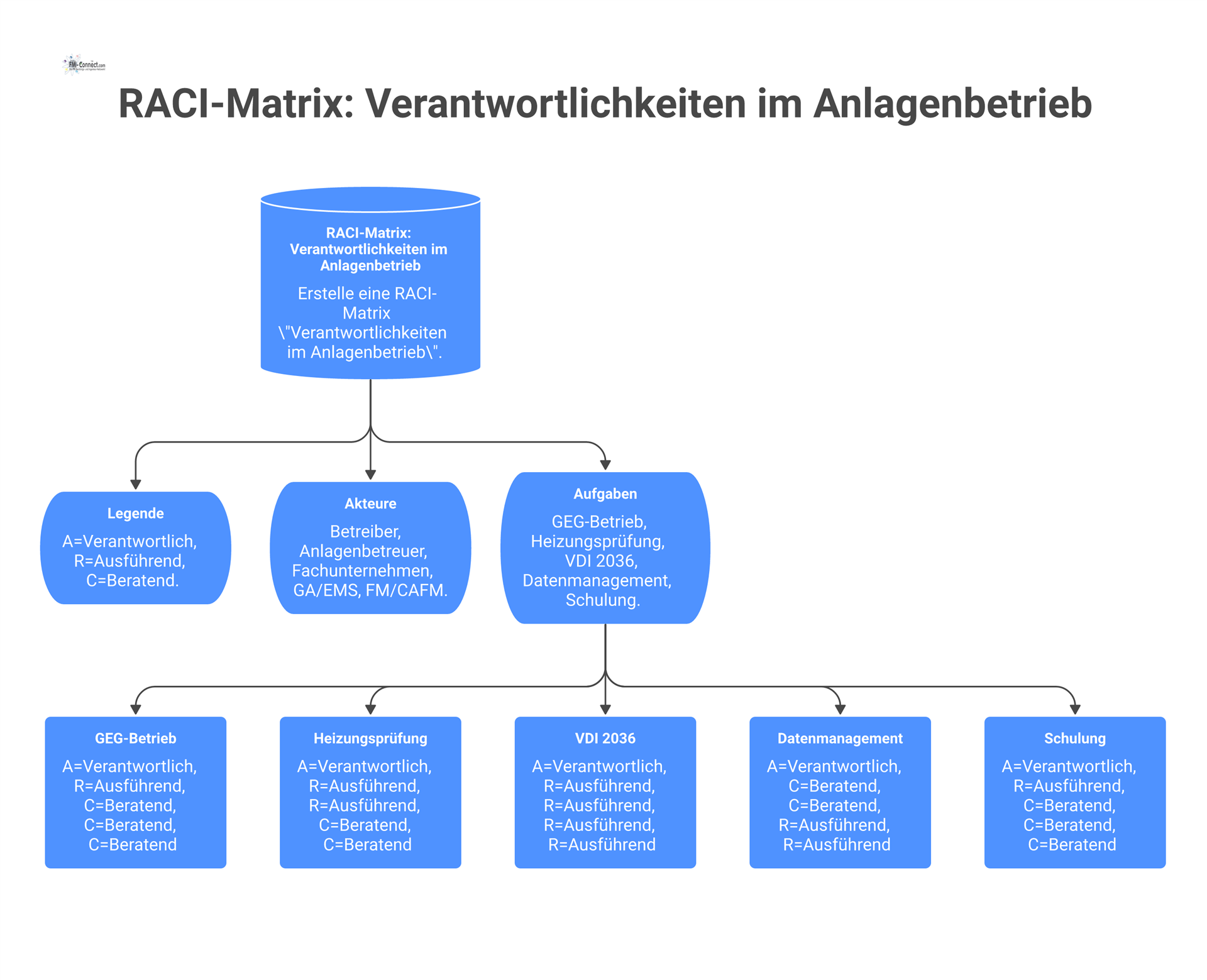

Die Aufgaben und Verantwortlichkeiten werden klar zwischen den beteiligten Akteuren aufgeteilt. Tabelle 2 zeigt eine RACI-Matrix, in der die Zuständigkeiten dargestellt sind. Dabei steht A (Accountable) für die rechenschaftspflichtige Stelle, R (Responsible) für die ausübende Stelle und C (Consulted) für beratende Rolle.

Nach § 58 GEG sind alle energiebedarfssenkenden Einrichtungen der Heizungsanlage betriebsbereit vorzuhalten und bestimmungsgemäß zu nutzen. Dazu gehören zum Beispiel Zeit- und Bedarfsschaltungen, Witterungs- und Außentemperaturführungen, Nachtabsenkung, hocheffiziente Pumpen, der hydraulische Abgleich sowie die Dämmung von Speicher- und Leitungsanlagen. Es ist ein Wartungs- und Inspektionsplan zu erstellen, der alle relevanten Sollwerte (Temperaturen, ΔT-Vorgaben, Durchflussraten, Laufzeiten) enthält und deren Einhaltung dokumentiert überprüft. Darüber hinaus muss ein Ersatzteil- und Verschleißmanagement für kritische Komponenten etabliert sein, um eine dauerhafte Verfügbarkeit der Anlage sicherzustellen.

• Energiebedarfssenkende Einrichtungen (z. B. Zeitprogramme, Witterungsabhängigkeit, Nachtabsenkung, Hocheffizienzpumpen, hydraulischer Abgleich, Dämmung) müssen funktionsfähig bereitgehalten und bestimmungsgemäß genutzt werden.

• Ein Wartungs- und Inspektionsplan ist zu führen, der alle relevanten Sollwerte (Temperaturen, ΔT, Durchfluss, Betriebszeiten) festlegt und deren Einhaltung dokumentiert.

• Ein systematisches Ersatzteil- und Verschleißmanagement für Verfügbarkeits- und Sicherheitskomponenten der Anlage ist einzurichten.

§ 59 GEG verlangt einen sachgerechten Betrieb der Anlage durch fachkundiges Personal. Dazu sind alle Betriebsabläufe in einer Betriebsanweisung festzuhalten. Diese enthält Sollwerte, Schaltzeiten, Freigabekriterien und Grenzwerte für die verschiedenen Betriebszustände (Normalbetrieb, reduzierter Betrieb, Stillstand). Des Weiteren müssen Bedien- und Wartungsjournale geführt und das Personal regelmäßig unterwiesen werden. Außerdem sind Verfahren für den Umgang mit Abweichungen oder Störfällen zu definieren, einschließlich klarer Eskalationsstufen bei Grenzwertüberschreitungen oder Anlagenstörungen.

• Betriebsanweisungen erstellen, die Sollwerte, Zeitprogramme, Freigabekriterien und Grenzwerte für alle Betriebszustände festlegen.

• Bedienungs- und Wartungspersonal schulen (einschließlich der Vergabe von Zugangsrechten in der Gebäudeautomation) und Schalt-/Wartungsjournale führen.

• Prozesse für Abweichungen und Störfälle implementieren, mit klaren Eskalationsstufen für notwendige Meldungen und Gegenmaßnahmen.

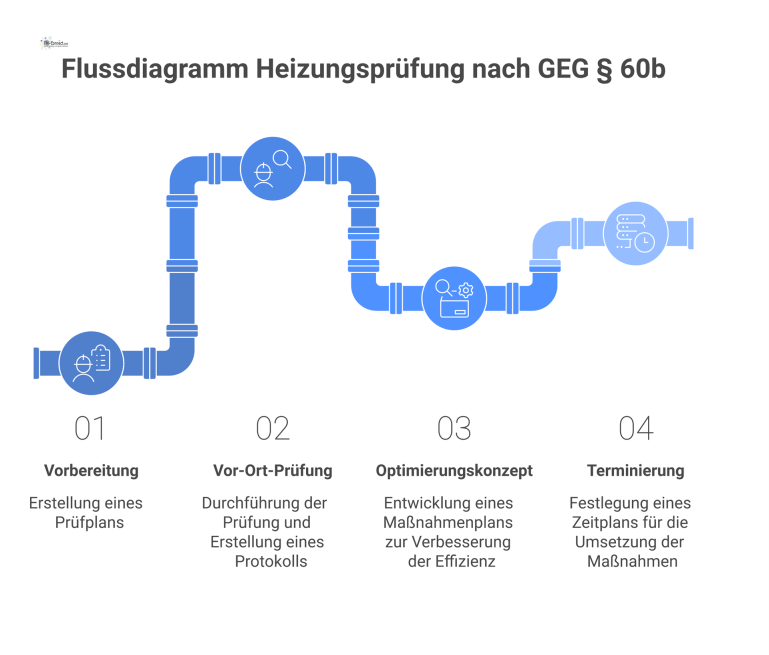

§ 60b GEG verpflichtet zur Durchführung einer Heizungsprüfung (inklusive Optimierung) für wassergeführte Heizungsanlagen (ohne Wärmepumpen) in Gebäuden mit mindestens sechs Nutzungseinheiten. Die Fristen für Erst- und Folgetermin richten sich nach dem Alter der Anlage. Ziel der Heizungsprüfung ist die Erfassung des aktuellen Zustands und die Identifikation von Effizienzpotenzialen.

• Überprüfung von Hydraulik und Regelung (z. B. Volumenströme, Differenzdrücke, Pumpenkennlinien).

• Kontrolle der Vor-/Rücklauftemperaturen und Temperaturspreizungen.

• Funktionsprüfung von Nachtabsenkung und Bedarfsschaltungen.

• Überprüfung der Betriebszeiten und Zeitprogramme.

• Zustandsbewertung der Anlagendämmung.

• Messung der Pumpen-Effizienz (EEI).

Die energetische Bewertung beinhaltet eine Funktions- und Effizienzprüfung aller Teilanlagen der Heizungsanlage. Untersucht werden z. B. Wirkungsgrad und Teillastverhalten der Wärmeerzeuger, die Bereitung des Trinkwarmwassers (bei entsprechenden Anlagen), die Vor-/Rücklauftemperaturspreizung, Dämmqualität der Verteilung sowie die Regelungsstrategien (Kennlinien, Absenkphasen, Raumtemperaturen). Abweichungen von Sollwerten, unvorteilhafte Einstellungen oder unnötig hohe Vorlauftemperaturen werden identifiziert.

Während der Heizperiode sind relevante Betriebsgrößen fortlaufend zu kontrollieren. Beispielsweise sollten Vor- und Rücklauftemperaturen, Differenzdrücke, Volumenströme, Pumpenlaufzeiten (EEI) und Raumtemperaturen mittels Gebäudeautomation aufgezeichnet und mit den Inbetriebnahmewerten oder projektspezifischen Sollwerten verglichen werden. Eine Trendanalyse deckt frühzeitig Abweichungen oder Störfälle auf. Alle erkannten Abweichungen sind zu analysieren und zu korrigieren.

Mindestens ein Abrechnungszeitraum nach Inbetriebnahme sind die Wärmeverbräuche für Heizung und Trinkwasser, die Energiekosten sowie die CO₂-Emissionen zu ermitteln. Dabei müssen verwendete Emissions- und Primärenergiefaktoren transparent dokumentiert werden. Die Kennzahlen (z.B. Energieverbrauch in kWh/m²a, jährliche Kosten, CO₂-Emissionen) sind in einem Energiebericht zusammenzufassen, der z.B. als Anlage im Quartals- oder Jahresbericht geführt wird.

Alle relevanten Betriebsdaten sind zentral zu erfassen. Temperaturen, Volumenströme, Betriebsstunden und Zählerstände sollen über das Gebäudeautomations- oder Energiemanagementsystem (GA/EMS) verfügbar gemacht werden. Schnittstellen zum CAFM-System gewährleisten, dass Prüfberichte, Protokolle, Fristen und Nachweise revisionssicher abgelegt werden können. Folgende Nachweispflichten sind zu beachten: Prüf- und Wartungsprotokolle, Optimierungsberichte, Energie- und CO₂-Berichte, Schulungs- und Betriebsjournale sowie Änderungs- und Abnahmeunterlagen müssen vollständig dokumentiert und aufbewahrt werden.

• Zentrale Erfassung und Archivierung aller Mess- und Betriebsdaten (Temperaturen, Volumenströme, Laufzeiten, Zählerstände) über GA/EMS mit Schnittstellen zum CAFM/Wartungsmanagement.

• Vollständige Dokumentation aller Prüf-, Wartungs- und Optimierungsprotokolle sowie der Energie- und CO₂-Berichte, Schulungsunterlagen und Bedienjournale.

Ein KPI-gesteuertes Berichtswesen unterstützt die Überwachung der Betreiberpflichten. Tabelle 10 zeigt beispielhafte Kennzahlen, Zielwerte, Berichtsintervalle, Datenquellen und Maßnahmen bei Abweichungen. Typische Kennzahlen sind z.B. die fristgerechte Abschlussquote der Heizungsprüfung, die Umsetzungsrate der Optimierungsmaßnahmen, die Stabilität der Temperaturspreizung im Betrieb sowie die Pumpen-EEI-Werte. Werden Sollwerte nicht erreicht, sind die definierten Korrekturmaßnahmen einzuleiten.

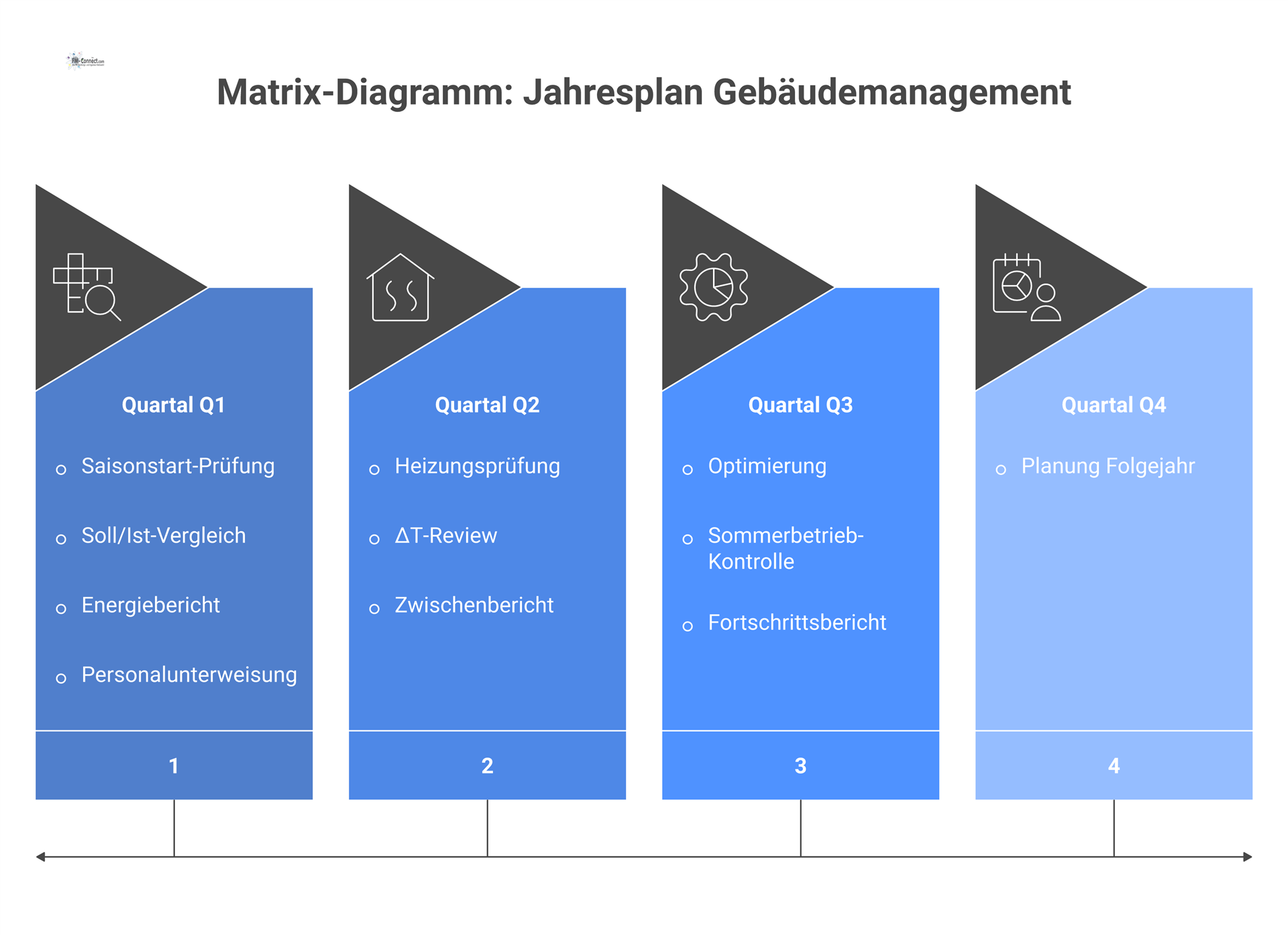

Für die Steuerung der regelmäßigen Pflichten wird ein Jahres- und Fristenplan erstellt. Tabelle 11 gibt einen beispielhaften Überblick über typische Aktivitäten je Quartal hinsichtlich der GEG-Pflichten, der VDI-Kontrollen, der Reportingpflichten sowie der Schulungs- und Organisationsmaßnahmen.
