Sicherheitsarmaturen

Facility Management: Heiztechnik » Wärmeerzeugung » Komponenten & Infrastruktur » Sicherheitsarmaturen

Schematische Darstellung der wichtigsten Sicherheitsarmaturen in einer Heizungsanlage, inklusive Sicherheitsventil, Manometer und Entlüfter zur Gewährleistung eines sicheren Betriebs.

Sicherheitsarmaturen in Heizungsanlagen – Schutzfunktionen, Betreiberpflichten und FM-Governance

Sicherheitsarmaturen wie Sicherheitsventile (SV) und Sicherheits-Temperaturbegrenzer (STB) sind zentrale Schutzorgane wassergeführter Heizungsanlagen, weil sie gefährliche Betriebszustände wie unzulässigen Überdruck oder unzulässige Übertemperatur begrenzen und damit Personen, Gebäude, Anlagenteile sowie Folgeschäden (z. B. Leckagen, Rohrbrüche, Schäden an Wärmeerzeugern) verhindern helfen; in der Betreiberperspektive des Facility Managements (FM) sind SV/STB deshalb als „betreiberkritische“ Funktionen in Governance, Planung, Betrieb, Prüfung, Instandhaltung, Störungsmanagement und revisionssichere Nachweisführung zu integrieren, wobei die Anforderungen aus Produktsicherheit (z. B. Druckgerätetechnik), Betreiberpflichten (Gefährdungsbeurteilung, Prüffristen, Prüfumfang, qualifizierte Prüfungen) und Herstellerunterlagen als verbindliche Leitplanken dienen.

Sicherheitsarmaturen in Heizungsanlagen

Zielsetzung

Ziel ist die regelwerkskonforme und sichere Betriebsführung der Heizungsanlage durch definierte und wirksame Schutzketten gegen Überdruck und Übertemperatur. Diese Schutzketten bestehen typischerweise aus einer Betriebsregelung (Normalbetrieb), einer unabhängigen temperaturseitigen Begrenzung (STB als Sicherheitsfunktion) und einer mechanischen Druckentlastung (SV als „letzte Barriere“), um das Überschreiten zulässiger Grenzen auch bei Fehlfunktionen, Fehlbedienung oder Störungen zu beherrschen.

Zweitens ist eine standardisierte FM-Vorgehensweise sicherzustellen: Auswahl und Beschaffung (inkl. Auslegungsklärung), normgerechter Einbau und Abnahme, definierte Prüf- und Wartungsprozesse, Ereignis- und Störungsmanagement sowie dokumentierte Nachweisführung (auditfähig, versioniert, nachvollziehbar). Maßgeblich ist dabei insbesondere, dass Prüfungen systematisch im Rahmen der Gefährdungsbeurteilung geplant und dokumentiert werden und dass Prüfergebnisse Mindestangaben enthalten und aufbewahrt werden.

Geltungsbereich

Der Scope umfasst wassergeführte Heizsysteme in Gebäuden inklusive Wärmeerzeugern (z. B. Kessel, Wärmepumpe, Fernwärme-Übergabestation), Verteilnetzen, Speichern sowie hydraulischen Weichen/Verteilern. Normativ werden wasserbasierte Heizsysteme u. a. über Planungskriterien für Gebäudeheizungen adressiert (z. B. EN 12828 für wasserbasierte Heizsysteme in Gebäuden). Im Fokus stehen die Schutzorgane Sicherheitsventil (SV) und Sicherheits-Temperaturbegrenzer (STB); angrenzend werden Sicherheitstemperaturwächter (STW) und regelungsseitige Sperren als Systemkontext betrachtet, weil sie die Gesamtwirksamkeit der Schutzkette beeinflussen (z. B. durch Reset-Logik und Verriegelung).

Normen/Regelwerke: Zweck und Anwendungslogik

Heizungsanlagen-Normen definieren Planungs-, Einbau- und Inbetriebnahmeanforderungen für wassergeführte Systeme in Gebäuden, einschließlich der Einbindung von Sicherheitseinrichtungen in das Gesamtsystem. Für die FM-Praxis ist entscheidend, dass diese Normen nicht nur „Planungswissen“ sind, sondern die Abnahme- und Auditkriterien der Betriebsphase prägen (z. B. ob Sicherheitseinrichtungen an den richtigen Stellen installiert und als System „commissioned“ wurden). Beispiele sind EN 12828 (Planungskriterien) und EN 14336 (Installation und Inbetriebnahme/Commissioning von wasserbasierten Heiz-/Kühlsystemen, inkl. Anwendbarkeit auf System-Inbetriebnahme bei Neu-/Umbau und Austausch).

Druckgeräte-/Anlagensicherheitsrecht (Betreiberpflichten) ist aus FM-Sicht weniger „Produktnorm“, sondern Governance-Rahmen: Es zwingt zur Gefährdungsbeurteilung, zur Festlegung und Einhaltung von Prüfumfang und Prüffristen, zur qualifikationsgerechten Beauftragung von Prüfungen sowie zur Dokumentation und Aufbewahrung der Prüfergebnisse. Wichtig ist die Logik, dass die Fristen so festzulegen sind, dass die sichere Verwendung bis zur nächsten Prüfung gewährleistet bleibt, und dass CE-Kennzeichnung die Gefährdungsbeurteilung nicht ersetzt.

Herstellerunterlagen sind betriebsverbindlich

Einbau- und Betriebsbedingungen, Vorgaben zu Prüf-/Wartungsarten, zulässige Prüfmethoden (z. B. Simulation, Prüftaste), Austausch-/Servicefähigkeiten, Manipulationsschutz (Plomben, versiegelte Abdeckungen, Passwörter) sowie Anforderungen an Sensoren (z. B. Anforderungen an konforme/zugelassene Temperaturfühler) müssen in FM-Standards, Wartungspläne und Abnahmekriterien übernommen werden.

Betreiberpflichten im FM (Governance)

  • Betreiberpflichten sind organisatorisch zu verankern: Betreiber/Anlagenverantwortliche legen das Schutz- und Prüfkonzept fest, FM-Betriebsführung setzt es um, Instandhaltung organisiert und begleitet technische Maßnahmen, externe Fachfirmen liefern spezialisiertes Fachhandwerk, und Prüforganisationen bzw. „zur Prüfung befähigte Personen“ führen Prüfungen qualifikationsgerecht durch. Die Anforderungen an befähigte Personen sind dabei vom Arbeitgeber/Betreiber zu ermitteln und so festzulegen, dass die Befähigung der Komplexität der Prüfaufgabe angemessen ist und Prüfungen nach Stand der Technik zuverlässig erfolgen.

  • Governance-relevant ist zudem, dass Betreiberverantwortung in der Praxis vor allem über drei Elemente beherrschbar wird: Kenntnis der Vorschriften, ordnungsgemäßes Handeln (inkl. Delegationsklarheit) und Dokumentation. Da der Gesetzgeber häufig Ziele statt konkrete Handlungslisten formuliert, muss der Betreiber geeignete Maßnahmen zur Erfüllung der Sorgfaltspflicht selbst definieren und dauerhaft steuern.

  • Pflichtartefakte im FM sind deshalb standardisiert zu führen: Gefährdungsbeurteilung (inkl. Betrachtung vorhersehbarer Betriebsstörungen und Notfallsituationen), Prüf- und Wartungsplan (mit Fristenlogik), Betriebsanweisung, Anlagenbuch/Anlagendokumentation, Prüfprotokolle sowie Änderungsdokumentation (MOC) für sicherheitsrelevante Anpassungen. Für Druckanlagen-Prüfungen ist die Ordnungsprüfung ausdrücklich auf Vorhandensein und Plausibilität der Dokumentation ausgerichtet und umfasst u. a. Herstellerbetriebsanleitungen, Schaltpläne, Fließbilder sowie Einstellprotokolle.

Nachweisführung & Auditfähigkeit

  • Auditfähigkeit bedeutet im FM: „Jederzeit vorzeigbar“ sind (1) Konformitäts-/Auslegungsnachweise und Systemabgrenzung, (2) Einstelldaten der Schutzorgane (Ansprechdruck SV, Grenzwerte/Parameter STB, Verriegelungs- und Reset-Konzept), (3) Pläne (Hydraulikschema, P&ID/Schemata, Stromlauf-/Schaltpläne, GLT-Aufschaltungen), (4) Prüfberichte inkl. Mindestangaben und Unterschriften/Signaturen, (5) Störungs- und Maßnahmenhistorie sowie (6) Änderungs- und Abnahmeprotokolle nach Umbauten. Die Mindestanforderungen an Prüfaufzeichnungen (u. a. Art der Prüfung, Prüfumfang, Ergebnis, Name/Unterschrift) und deren Aufbewahrung bis zur nächsten Prüfung sind dabei ein zentraler Compliance-Punkt.

  • Zusätzlich gilt für Druckanlagen im Prüfkontext: Die Ordnungsprüfung stellt u. a. Transparenz darüber her, ob Dokumentation und Ist-Zustand übereinstimmen (z. B. über Konformitätserklärungen, CE-Kennzeichnung, Fabrikschild), ob Prüffristen festgelegt wurden und ob Aufzeichnungen zu sicherheitsrelevanten Komponenten vorhanden sind; die technische Prüfung umfasst u. a. Montage/Installation, Zugänglichkeit, Schutz vor unbefugten Eingriffen und die gefahrlose Ableitung von Medien aus Sicherheitseinrichtungen.

Gefährdungsbild und Schutzphilosophie

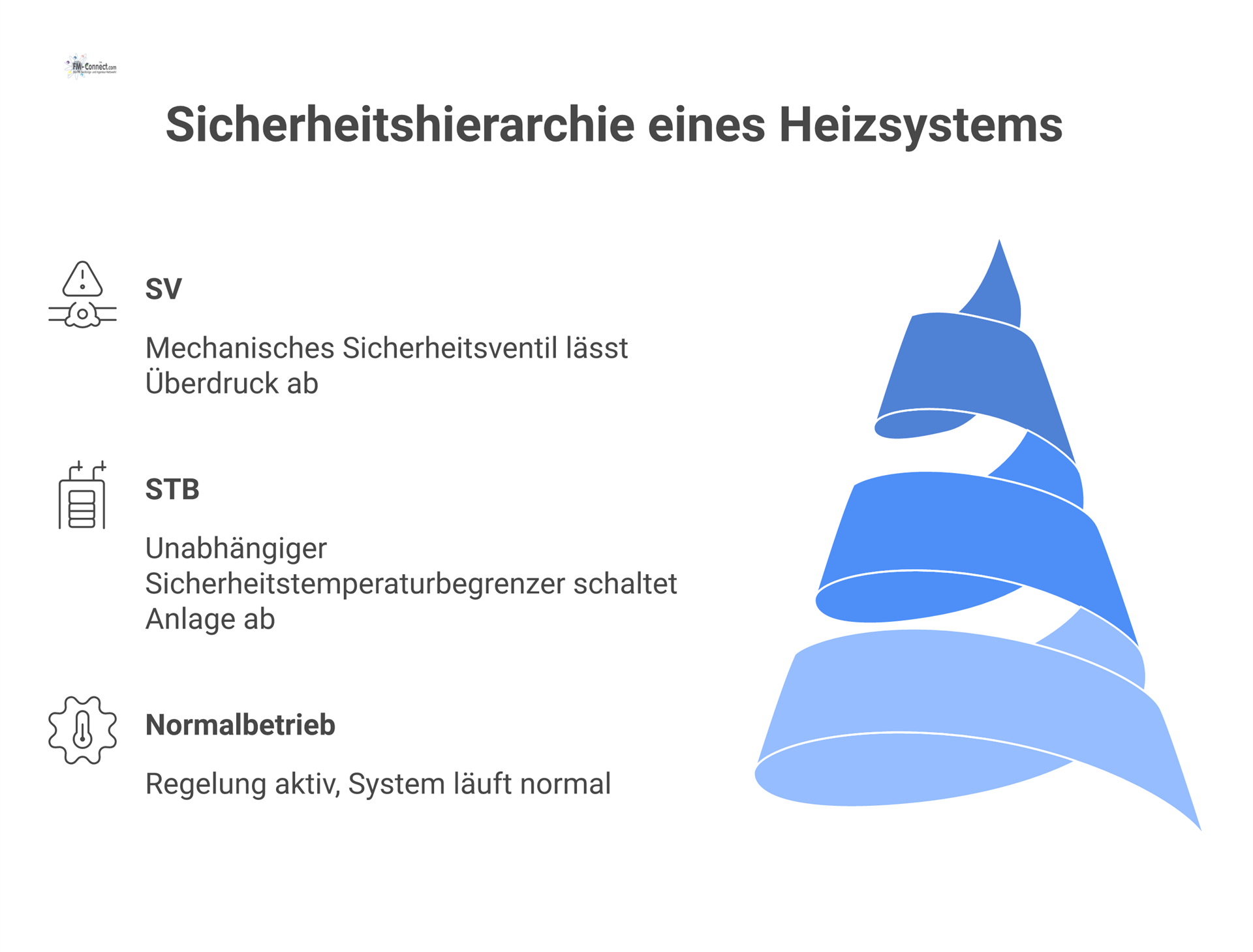

Flussdiagramm der dreistufigen Sicherheitshierarchie eines Heizsystems, von der Regelung im Normalbetrieb über den Sicherheitstemperaturbegrenzer bis zum mechanischen Sicherheitsventil

Das typische Gefährdungsbild wassergeführter Heizsysteme entsteht aus der Kombination „Wärmeeintrag + Ausdehnung + begrenztes Volumen“. Kritische Szenarien sind insbesondere: Überhitzung/Übertemperatur infolge Regelungsfehlern oder Teillast-/Sommerbetrieb mit unzureichendem Abfluss, Pumpen-/Ventilfehler (kein Durchfluss, blockierte Kreise), unzulässige Absperrungen, fehlerhafte Druckhaltung sowie Störungen, die zu unzulässigen Betriebsparametern führen. In der Praxis gilt: Sicherheitsarmaturen müssen genau diese vorhersehbaren Betriebsstörungen und Notfallsituationen abfangen; deshalb ist deren systematische Berücksichtigung bereits in der Gefährdungsbeurteilung gefordert.

Die Schutzphilosophie folgt drei Schutzzielen

Begrenzung von Druck, Begrenzung von Temperatur und Herstellung eines sicheren Zustands (z. B. Abschaltung/Lockout). Das Sicherheitsventil schützt mechanisch gegen unzulässigen Überdruck, indem es bei Überschreitung eines definierten Ansprechwertes Medium ablässt und damit den Druck wieder auf einen zulässigen Wert reduziert; es reagiert insbesondere dann, wenn andere Regel-/Überwachungseinrichtungen versagen.

Interaktion SV–STB–Regelung–Druckhaltung

In der Funktionshierarchie wirkt zuerst die Regelung (Normalbetrieb), dann die unabhängige Begrenzung durch den STB (Sicherheitsabschaltung mit Verriegelung) und erst danach – falls Temperatur- oder Druckanstieg nicht anderweitig gestoppt wird – die mechanische Druckentlastung durch das SV als passive „letzte Barriere“. Dass „Verriegelung eines Sicherheitstemperaturbegrenzers“ als sicherheitsrelevantes Ereignis betrachtet wird, zeigt auch die Einordnung in Prüf- und Sicherheitskontexten technischer Regeln.

Das Fail-Safe-Prinzip verlangt, dass der STB unabhängig von der Regelung arbeitet (eigener Sensor/Sicherheitspfad) und bei Fehlern in Richtung „sicherer Zustand“ wirkt; bei safety-orientierten Temperaturbegrenzern wird dies z. B. über verriegelnde Logik (STB vs. STW) und über abgesicherte Parametrier-/Manipulationsschutzmechanismen (Passwortbereiche, plombierbare Abdeckungen) umgesetzt.

Zweck, Funktionsprinzip, Bauarten

  • Das Sicherheitsventil dient dem Schutz gegen unzulässigen Überdruck: Steigt der Druck im geschützten Behälter/Anlagenteil über einen zulässigen Wert, öffnet das Ventil und lässt so viel Medium ab, wie zur Druckreduzierung notwendig ist; danach schließt es wieder. Charakteristisch ist, dass ein Sicherheitsventil ohne fremde Energie arbeitet – es nutzt die Energie des Mediums selbst – und damit als passives Schutzorgan auch bei Stromausfall/Regelungsversagen wirksam bleibt.

  • Typisch sind federbelastete Sicherheitsventile. In der Praxis wird der Ansprechdruck eingestellt, gekennzeichnet und durch Plombierung/Versiegelung gegen unautorisierte Veränderung geschützt; Änderungen des Einstelldrucks sind in der Regel nur in qualifizierten Werkstätten bzw. im Rahmen kontrollierter Serviceprozesse vorgesehen.

  • Regulatorisch sind Sicherheitsventile als „safety accessories“ (Sicherheitszubehör) einzuordnen: Sicherheitszubehör sind Geräte, die Druckgeräte gegen Überschreiten zulässiger Grenzen schützen, einschließlich direkter Druckbegrenzung wie Sicherheitsventile. Diese Einordnung ist FM-relevant, weil sie die Konformitätslogik (Konformitätsbewertung/Herstellerpflichten) und die Erwartung an sicherheitsgerichtete Auslegung/Prüfbarkeit unterstreicht.

Auslegungsparameter (FM-Checkliste)

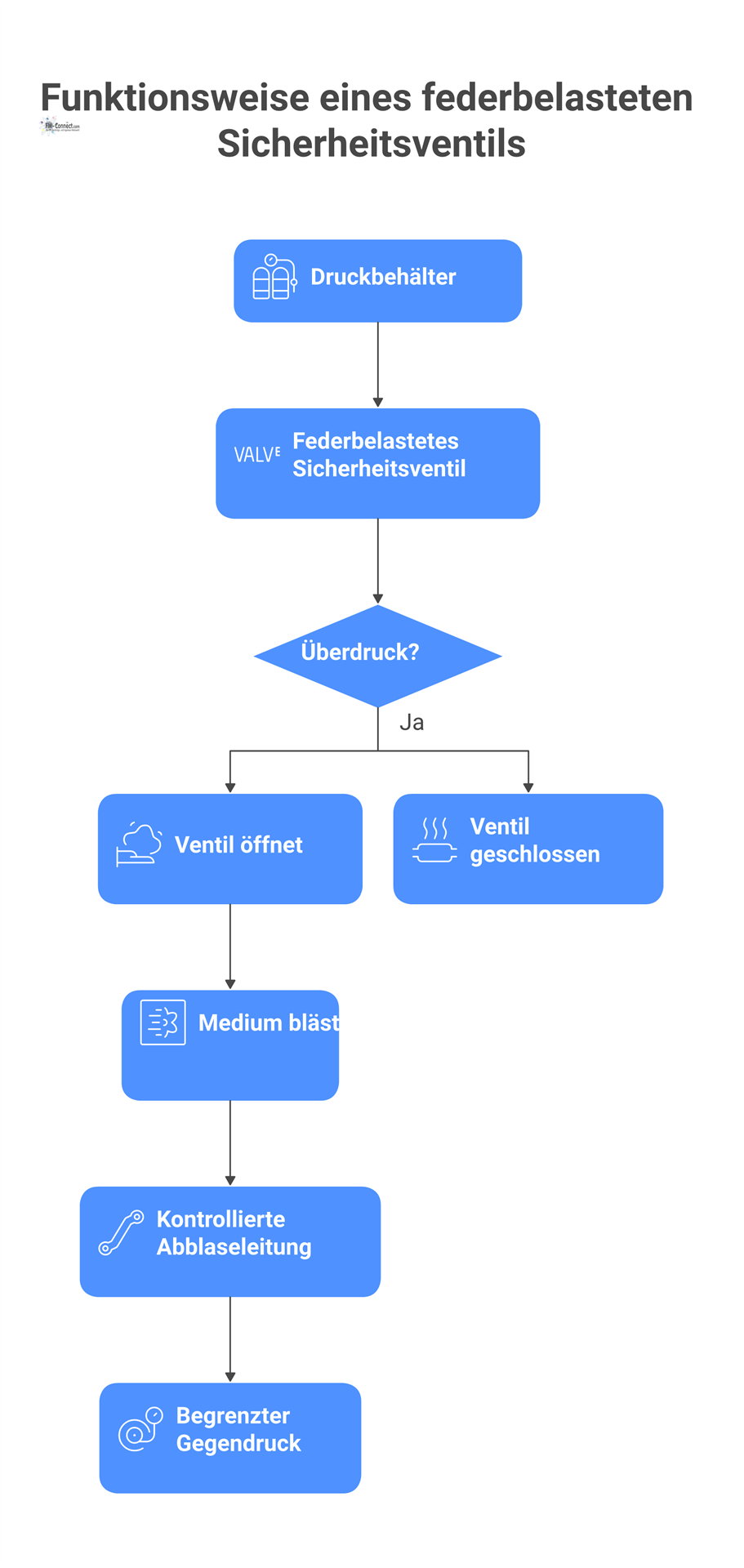

Technische Infografik eines Sicherheitsventils, das bei Überdruck in einem Druckbehälter öffnet und Medium über eine Abblaseleitung ableitet.

Die FM-Auslegungskontrolle beginnt mit dem Ansprechdruck/Einstelldruck im Verhältnis zu den zulässigen Betriebsgrenzen der Anlage. Ein verbreiteter Betreiber-/Hersteller-Hinweis ist, dass der normale maximale Betriebsdruck deutlich unter dem Ansprechdruck liegen sollte; als Faustwert wird für den regulären Maximalbetriebsdruck z. B. etwa 85 % des Ansprechdrucks genannt, damit das Ventil nicht permanent „an der Kante“ betrieben wird (wobei der konkrete Wert hersteller- und anlagenspezifisch zu verifizieren ist).

Die Abblaseleistung ist so zu bemessen, dass der Druck im geschützten Apparat auch unter plausiblen Störbedingungen nicht über die zulässige Grenze steigt; hierfür ist nicht nur die korrekte Einstellung, sondern auch die korrekte Dimensionierung (Öffnungsquerschnitt/Nennweite) und Positionierung entscheidend, damit unter Fault-Conditions ausreichend Medium abgeführt werden kann.

Der Einbau muss Druckverluste minimieren. Für Zulaufleitungen wird in Auslegungsunterlagen als typische Obergrenze für den Druckverlust hin zum Ventil häufig ein sehr niedriger Prozentwert genannt (z. B. 3 % als international gängige Anforderung für den Zulauf-Druckverlust in einschlägigen Codes/Standards). FM-relevant ist daraus abgeleitet: kurze, strömungsgünstige Zuleitung ohne unnötige Reduzierungen/Engstellen, keine „kreativen“ Hausinstallationslösungen, die das Zulaufverhalten verschlechtern.

Für Abblaseleitungen ist der beherrschte Gegendruck entscheidend, weil Rück- bzw. Gegendruck die Leistungsfähigkeit und das Ansprechverhalten des Sicherheitsventils erheblich beeinträchtigen kann. Als Richtwert wird im Zusammenhang mit EN ISO 4126 häufig genannt, dass der Druckabfall im Abblasesystem unter etwa 10 % des Einstelldrucks gehalten werden soll; wenn das nicht erreichbar ist, sind geeignete Ventilbauarten bzw. Systemlösungen (z. B. gegen Gegendruck „balanced“ Ausführungen) zu prüfen.

Medien- und Temperaturbedingungen (Heizwasser, ggf. Wasser-Glykol-Gemische, Systemtemperaturen) sowie Material-/Verschmutzungsanforderungen sind in der FM-Dokumentation festzuhalten, weil sie direkten Einfluss auf Korrosion, Ablagerungen und Funktionsstörungen haben. Für Warmwasser-Heizungsanlagen ist die Vermeidung von Steinbildung und wasserseitiger Korrosion in einschlägigen Richtlinien (z. B. VDI 2035) als Schadensprävention adressiert; dies ist praktisch relevant, weil Verschlammung/Ablagerungen Dichtflächen und Beweglichkeit sicherheitskritischer Komponenten beeinträchtigen können.

Typische Installationsfehler (FM-Abnahme-/Auditpunkte)

Infografik eines Heizungssystems, die vier kritische Installationsfehler des Sicherheitsventils zeigt: falsche Platzierung, falsche Spezifikation, blockierte Leitung und Verschmutzung

Ein klassischer, sicherheitskritischer Fehler ist das (regelwidrige) Einbringen von Absperrarmaturen zwischen Wärmeerzeuger/geschütztem Volumen und Sicherheitsventil, weil dadurch die „letzte Barriere“ im Fehlerfall außer Kraft gesetzt werden kann. Aus FM-Sicht ist dies ein Abnahmekriterium mit hoher Kritikalität (Sofortmaßnahmen erforderlich), weil die Schutzkette unterbrochen wird und Überdruck nicht mehr zuverlässig abgebaut werden kann.

Häufige Fehlanpassungen betreffen falsche Nennweite/Abblaseleistung oder falschen Einstelldruck. Hier ist FM-seitig wichtig, dass Typenschild-/Datenblattwerte mit Auslegung (Anlagenparameter) und „As-Built“ übereinstimmen und dass Versiegelungen/Plomben intakt sind; das Öffnen von Versiegelungen ist nicht als „Kleinigkeit“, sondern als Eingriff in eine Sicherheitsfunktion zu behandeln und kann herstellerseitig Gewährleistungs-/Haftungsfragen auslösen.

Auf der Abblaseleitungsseite treten Fehler durch zu lange Leitungswege, ungünstige Leitungsführung (Wassersäcke), Vereisung/Frost, fehlenden Verbrühschutz oder Gegendruck auf. Betreiber- und Prüflogiken verlangen, dass die gefahrlose Ableitung von Medien aus Sicherheitseinrichtungen sichergestellt ist und dass Zugänglichkeit sowie Schutz gegen unbefugte Eingriffe bewertet werden; dies sind typische Auditpunkte bei der technischen Prüfung.

Verschmutzung/Verklebung wird in der Praxis durch Schlamm, ungeeignete Dichtmittel, Korrosionsprodukte und unzureichendes Wasser-/Schmutzmanagement begünstigt. Dass überhöhte Drücke auch durch blockierte Abblaseleitungen entstehen können, wird in Funktionsbeschreibungen von Sicherheitsventilen ausdrücklich als Beispiel genannt; daraus folgt FM-seitig ein konsequentes Konzept zur Wasserqualität und zur Vermeidung von Ablagerungen, insbesondere im sicherheitskritischen Nahbereich (Zuleitung zum SV, Ventilsitz).

Betrieb, Inspektion, Wartung

Für den sicheren Betrieb müssen Sicht- und Funktionsprüfungen sowie Instandhaltungsmaßnahmen im FM-Prüfplan abgebildet sein. Entscheidend sind dabei (a) die hersteller- und regelwerkskonforme Prüfmethode, (b) die Qualifikation der durchführenden Person und (c) die Nachweisführung mit Mindestinhalten und Aufbewahrung bis zur nächsten fälligen Prüfung.

Bei Auslösung/Abblasen ist das Ereignis als sicherheitsrelevanter Vorfall zu behandeln: Sofortmaßnahmen priorisieren Personenschutz (Verbrüh-/Leckagerisiko), dann Anlagenstabilisierung (kontrollierte Nachspeisung/Entlüftung nur nach Analyse), anschließend Ursachenanalyse und dokumentierte Freigabe zur Wiederinbetriebnahme. Die technische Ursache liegt häufig nicht „im Ventil“, sondern im System (z. B. unzulässige Betriebsparameter, blockierte Leitungen, Regelungsversagen), weshalb die Schutzkette als Gesamtsystem zu prüfen ist.

Zweck und Sicherheitsfunktion

Der STB ist eine sicherheitsgerichtete Einrichtung zur Abschaltung bei Überschreiten einer definierten Grenztemperatur. Kennzeichnend ist die Verriegelung („catch“/Lockout): Nach Ansprechen bleibt der STB im sicheren Zustand verriegelt und kann erst nach Fehlerbeseitigung und Rückkehr in den zulässigen Temperaturbereich manuell zurückgestellt werden; dies unterscheidet ihn vom automatisch rückstellenden Sicherheitstemperaturwächter (STW).

In der Praxis ist die „manuelle Rückstellung“ nicht nur eine Bedienfunktion, sondern ein Governance-Mechanismus: Sie erzwingt, dass ein Ereignis wahrgenommen, bewertet und erst nach Freigabekriterien quittiert wird. Herstellerunterlagen beschreiben dies z. B. als Alarmquittierung mittels Reset-Taste bzw. über einen binären Eingang, der sich wie die Reset-Taste verhält.

Auslegungs- und Systemintegration

Die Grenztemperaturdefinition ist systemabhängig (Vorlauf, Speicher, Erzeuger, Mischerkreis). Aus FM-Sicht ist die entscheidende Forderung die Unabhängigkeit von der Regelung: eigener Fühler (oder eigenständige, sicherheitsgerichtete Sensorik), eigener Sicherheitspfad und eine sichere Abschaltstelle (z. B. Unterbrechung Brenner-/Leistungsfreigabe, Lockout). Die Unabhängigkeit ist auch dokumentations- und prüftechnisch zu belegen (Schaltplan, Funktionsnachweis, Parametrierschutz).

Die Fühler-/Sensorpositionierung muss einen repräsentativen Messpunkt sicherstellen und thermisch korrekt gekoppelt sein. In der Praxis sind die Anforderungen häufig indirekt aus Hersteller- und Normbezug ableitbar, z. B. durch Vorgaben, nur geeignete/konforme Sensoren in Verbindung mit temperaturbegrenzenden Geräten gemäß DIN EN 14597 zu verwenden.

Für Kabelwege und EMV-Robustheit gilt

Die Integrität des Messsignals ist Teil der Sicherheitsfunktion. Hersteller geben daher teils konkrete Installationsgrenzen vor (z. B. zulässige Leitungswiderstände und daraus abgeleitete Leitungslängen) und verlangen Elektrofachkräfte für Installation sowie die Einhaltung nationaler und internationaler Installationsregeln.

Reset-/Quittierkonzept und Manipulationsschutz sind FM-kritisch. Beispielhaft werden für sicherheitsrelevante Einstellungen (Sicherheitsbereich) Passwörter, Safety-Timeouts bei Fehlversuchen sowie plombierbare/bleiversiegelte transparente Abdeckungen beschrieben, um unbeabsichtigte oder unautorisierte Verstellung im Betrieb zu verhindern.

Typische Fehlerbilder

Ein häufiges Fehlerbild ist der falsch angebrachte oder schlecht thermisch gekoppelte Fühler (z. B. Luftspalt), wodurch der STB verzögert oder gar nicht repräsentativ auslöst. Aus FM-Sicht ist das eine Abnahme- und Wartungsprüfung: Fühlerlage, Anbindung und Messpunktzuordnung müssen eindeutig im As-Built dokumentiert sein und bei Umbauten (z. B. Rohrleitungsänderungen) erneut bewertet werden.

Besonders kritisch ist die Überbrückung/Beeinträchtigung der Sicherheitsschaltung. Hersteller warnen explizit, dass unbeschriebene oder verbotene Manipulationen die Sicherheitsfunktion gefährden und Gewährleistungs-/Sicherheitsfolgen haben können; Reparaturen sind bei sicherheitsrelevanten Komponenten teils auf den Hersteller beschränkt.

Bei integrierten Geräten sind falsche Grenzwerte oder fehlerhafte Parametrierung (inkl. fehlender Parametriersperren) typisch. Da Geräte häufig mit Standard-Werksparametern kommen und erst an die konkrete Applikation angepasst werden müssen, gehört die Parametrierprüfung (Werte, Passwort-/Sperrstatus, Dokumentation) zwingend in die Inbetriebnahme- und Übergabecheckliste.

Prüf- und Wartungsanforderungen

Wiederkehrende Funktionsprüfungen sind als Bestandteil des FM-Prüfplans zu definieren. Die konkrete Methode ist hersteller- und systemabhängig: Einige Geräte sehen die Funktionsprüfung über Sensor-Simulation (Simulator) vor; andere über definierte Prüfabläufe, Reset-/Verriegelungsnachweise und dokumentierte Schaltpunkt-/Auslöseprüfungen. Entscheidend ist, dass Prüfungen qualifikationsgerecht durchgeführt werden und dokumentiert sind. FM-seitig ist außerdem zu bewerten, ob der STB „prüfbar“ und „austauschbar“ ist, und wie die Ersatzteilstrategie aussieht (Verfügbarkeit, Austauschgerät, Parametrier-Backup, plombierbare Abdeckung/Plombe, definierter Re-Test nach Tausch). Manipulationsschutz (Passwort/Plombe) ist dabei Teil der Instandhaltungs- und Freigabelogik.

Druckhaltung/Ausdehnung

Defekte oder fehlerhaft ausgelegte Druckhaltung erhöht die Wahrscheinlichkeit, dass ein Sicherheitsventil anspricht (z. B. bei Ausdehnung ohne ausreichende Aufnahme). Für das FM bedeutet das: SV-Abblaseereignisse sind nicht nur „Ventilereignisse“, sondern oft Indikatoren für systemische Probleme, die im Störungsmanagement systematisch auf Druckhaltung, Nachspeisung, Entlüftung und Betriebsparameter zurückzuführen sind.

Temperaturregelung und hydraulische Sicherheit

Mischerkreise, Pumpenlogik, Rücklauftemperaturen und Speicherladezustände beeinflussen die thermische Belastung und damit das Risiko für STB-Auslösungen. In Sonderbetriebsarten (Sommerbetrieb, Teillast, Stillstand einzelner Stränge) müssen Frostschutz- und Überhitzschutzfunktionen so ausgelegt und getestet werden, dass die Schutzkette weiterhin funktioniert. In der Gefährdungsbeurteilung sind vorhersehbare Betriebsstörungen und Notfallsituationen explizit zu berücksichtigen; genau dort sind diese Sonderbetriebsarten zu verankern.

Gebäudeleittechnik (GLT/BMS) und Alarmmanagement

GLT/BMS ist die operative „Detektions- und Eskalationsschicht“: STB-Auslösung (Verriegelungsstatus), Temperatur-/Druck-Grenzwertalarme und Störmeldungen sollten so aufgeschaltet sein, dass sie in ein Ticketing mit definierten Reaktionszeiten, Eskalationsstufen und Verantwortlichkeiten münden. Für sicherheitskritische Anlagen ist außerdem sicherzustellen, dass Dokumentation und Prüfstatus systematisch erfasst und kontinuierlich gepflegt werden – diese Kontinuität wird in FM-Leitgedanken zur Betreiberverantwortung ausdrücklich betont.

FM-Anforderungen in Planung und Beschaffung

  • In Leistungsverzeichnissen sind Mindestanforderungen an SV/STB explizit zu beschreiben: Normkonformität/Anwendungsbereich, Konformitätsunterlagen, Einstelldaten (Ansprechdruck, Grenztemperatur), Prüf- und Inbetriebnahmekonzept sowie vollständiger Dokumentationsumfang (Schaltpläne, Fließbilder, Einstellprotokolle). Diese Anforderungen spiegeln die Ordnungsprüfung-Logik wider, die u. a. auf Übereinstimmung von Dokumentation und Ist-Zustand sowie auf vorliegende Betriebsanleitungen, Schaltpläne und Einstellprotokolle abstellt.

  • Abnahme- und As-Built-Daten müssen revisionssicher vorliegen: Typ, Hersteller, Seriennummer, Einbauorte, Einstell-/Parameterwerte, Nachweise zur Versiegelung/Plombierung, sowie die eindeutige Zuordnung zu Schemata und elektrischen Plänen. Die Systematik „Anlagenbestand erfassen, prüfrelevante Unterlagen vollständig vorhalten und archivieren“ wird als Kernpunkt der Betreiberpflichtenorganisation hervorgehoben.

Inbetriebnahme & Übergabe (Operational Readiness)

  • Operational Readiness bedeutet: Funktionskettennachweis als Systemtest. Praktisch heißt das, dokumentiert zu prüfen, ob (1) die Regelung korrekt arbeitet, (2) der STB bei Grenzwertüberschreitung in den sicheren verriegelten Zustand schaltet und nur nach Freigabekriterien rückstellbar ist, und (3) das SV als Druckbarriere funktional und korrekt installiert ist (inkl. gefahrloser Ableitung). In Druckanlagen-Prüflogiken umfasst die technische Prüfung u. a. die Funktionsfähigkeit technischer Schutzmaßnahmen und die gefahrlose Ableitung von Medien aus Sicherheitseinrichtungen.

  • Übergabe bedeutet außerdem: Schulungen, Betriebsanweisungen, Bedien- und Störfallabläufe, GLT-Alarmierung, Ersatzteilstrategie sowie definierte Zuständigkeiten. Hersteller fordern teils explizit, dass Bedien-/Betriebsanleitungen jederzeit zugänglich sind und dass unautorisierte Eingriffe die Sicherheitsfunktion gefährden können; diese Anforderungen sind in FM-Übergabedokumente zu integrieren.

Instandhaltungskonzept nach Kritikalität

SV und STB sind als Safety-Critical Assets einzustufen. Daraus folgen (a) risikobasierte Intervalle und Prüftiefen, (b) definierte Qualifikationsanforderungen (z. B. „zur Prüfung befähigte Personen“ mit prüfaufgabengerechter Befähigung), (c) Ersatzteil- und Wiederherstellungsstrategie und (d) Ereignis-basiertes Maintenance-Triggering (z. B. „SV hat abgeblasen“ oder „STB ausgelöst“).

Condition-/Event-Based Maintenance ist insbesondere bei Sicherheitsereignissen sinnvoll: Ein SV-Abblaseereignis ist ein systemisches Signal, das Diagnose und präventive Maßnahmen auslöst; Betreiberpflichtenmanagement betont ausdrücklich die Notwendigkeit, Prüfpflichten zu analysieren, Dokumentation zu archivieren und Änderungen nach Umbauten sauber nachzuführen.
