Heizsysteme – Regelung & Steuerung – GLT/BMS-Anbindung
Die Integration von Heizsystemen in die Gebäudeleittechnik (GLT) bzw. das Building Management System (BMS) ist ein zentrales Element des professionellen Facility Management. Sie gewährleistet Betriebssicherheit, Energieeffizienz, Rechtskonformität und Transparenz über den Anlagenlebenszyklus. Moderne Heizungsregelung geht weit über die reine Temperatursteuerung hinaus und umfasst hydraulischen Abgleich, Überwachung der Sicherheitsketten, Optimierung der Energieleistung sowie normgerechte Kommunikation mit übergeordneten Leitsystemen. Laut Branchenangaben verbrauchen Gebäude rund 40 % der weltweiten Energie, wobei ein gut konfiguriertes GLT-System den Verbrauch deutlich senken kann. Diese Darstellung strukturiert die technischen, regulatorischen und betrieblichen Anforderungen für eine systematische FM-Integration von Heizsystemen in GLT/BMS-Umgebungen gemäß geltender deutscher und europäischer Normen.
Heizsysteme – GLT/BMS-Anbindung und Steuerung
- Systemarchitektur und Funktionsumfang
- Regulatorischer und normativer Rahmen für Steuerung und Automatisierung
- Regelstrategie für Heizsysteme
- GLT/BMS-Kommunikation und Datenarchitektur
- Sicherheitsintegration und Betreiberpflichten
- Energiemonitoring und Performance-Optimierung
- Inbetriebnahme und Funktionstests
- Dokumentation und Lifecycle-Integration
- Cybersecurity und Datenschutz
- Operative FM-Integration
- Risikomanagement und kontinuierliche Optimierung

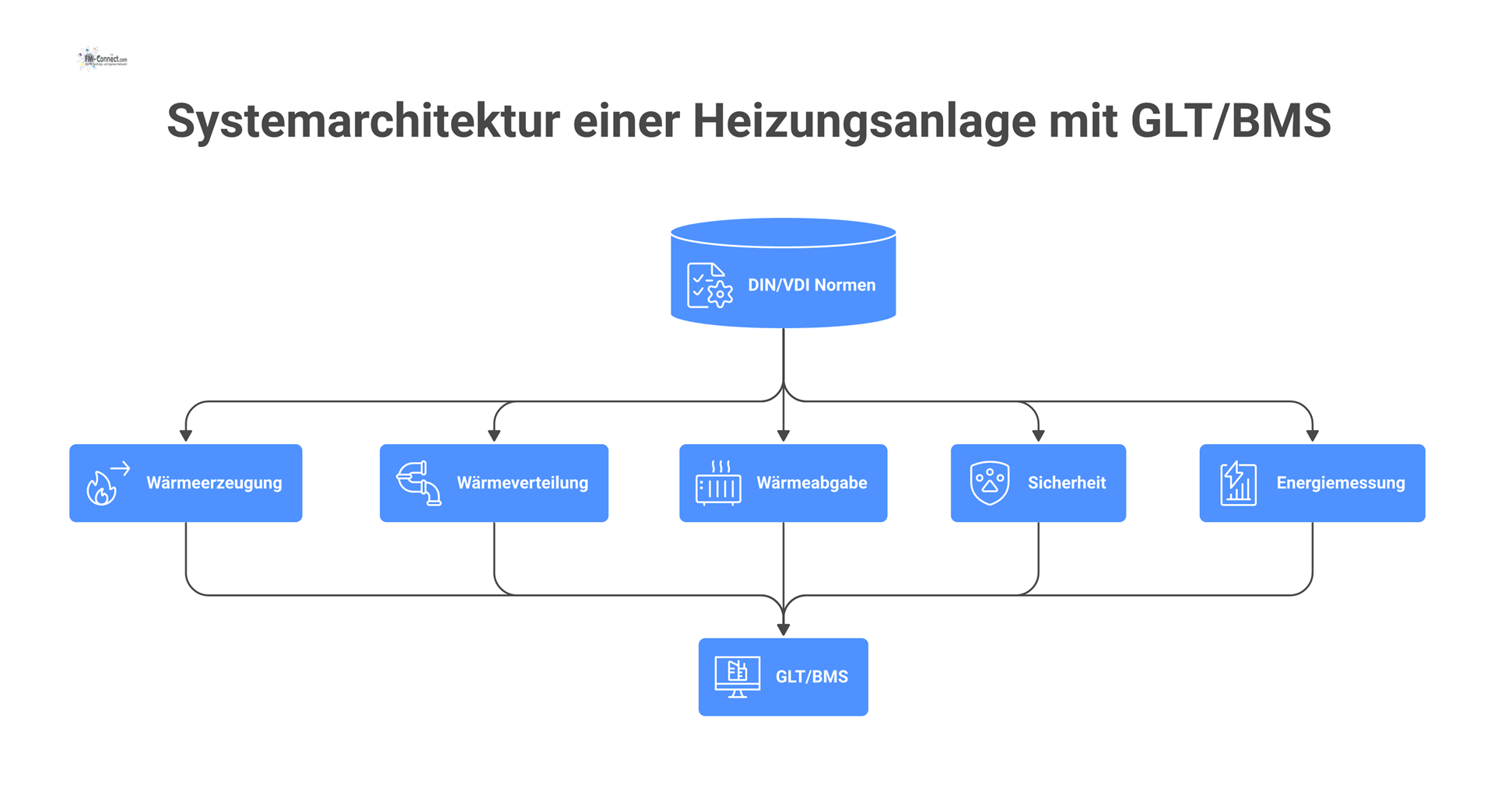

Die GLT/BMS-Anbindung einer Heizungsanlage umfasst typischerweise folgende Teilsysteme:
| Teilsystem | Technischer Umfang | GLT-Integrationsziel |
|---|---|---|
| Wärmeerzeugung | Heizkessel (Gas, Öl), Blockheizkraftwerke, Wärmepumpen, Fernwärme-Übergabestationen | Überwachung, Kaskadensteuerung, Effizienzoptimierung |
| Wärmeverteilung | Primär- und Sekundärkreise, Zirkulations- und Umwälzpumpen, hydraulische Trenner | Differenzdruckregelung, pumpenbezogene Fahrweise |
| Wärmeabgabe | Heizkörper, Fußboden- und Flächenheizungen, Vorlaufregister von RLT-Anlagen | Zonenspezifische Regelung, Sollwertmanagement |
| Sicherheitssysteme | Sicherheits-Temperaturbegrenzer (STB), Überdruckventile, Wassermangel- und Überhitzungswächter | Alarmweiterleitung, Verriegelungsfunktionen |
| Energiemessung | Wärmemengenzähler, Gaszähler, Smart Meter (Strom, Wasser) | Energieverbrauchsmessung, Berichterstellung, Benchmarking |
Relevante Normen und Vorschriften in diesem Kontext sind unter anderem DIN EN 12828 (Planung von Warmwasserheizungsanlagen) und DIN EN 14336 (Installation und Inbetriebnahme von Heizungsanlagen) sowie VDI 2035 (Schutz vor Schadensfällen in Warmwasser-Heizungsanlagen). Nach der Betriebssicherheitsverordnung (BetrSichV) sind Betreiber zu einer Gefährdungsbeurteilung gemäß §3 verpflichtet. Gegebenenfalls müssen sicherheitsrelevante Anlagenteile vor der Inbetriebnahme und periodisch von befähigten Personen geprüft werden. Diese Normen definieren Planungs- und Sicherheitsanforderungen, die bei der GLT-Integration berücksichtigt werden müssen.
Anforderungen an Energieperformance und Automatisierung

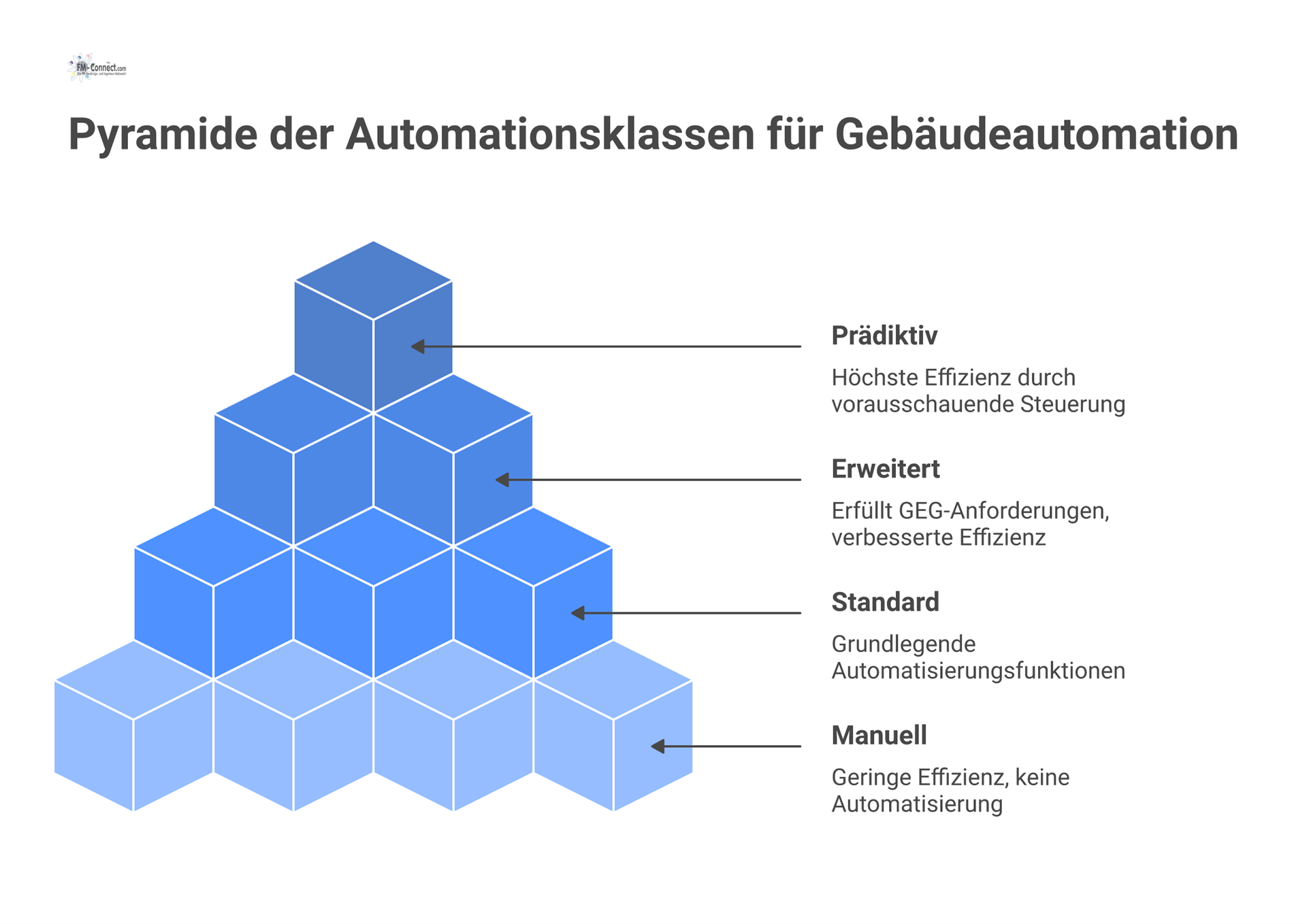

Die Energieeffizienz und Automatisierung von Heizungsanlagen unterliegt gesetzlichen Vorgaben wie dem Gebäudeenergiegesetz (GEG §71a) und den Berechnungsvorschriften der DIN V 18599. Das GEG schreibt vor, dass Nichtwohngebäude mit Heizungsanlagen über 290 kW Nennleistung bis Ende 2024 mit einer digitalen Energieüberwachung und Gebäudeautomation ausgestattet sein müssen. Nach der DIN EN ISO 52120-1 (ehemals EN 15232) wird der Einfluss der Gebäudeautomation auf die Energieeffizienz durch Automationsklassen A–D bewertet. Dabei steht Automationsklasse A für hochleistungsfähige, prädiktive Regelung (z. B. Wetterkompensation mit umfassendem Energiemanagement) und Klasse D für manuelle bzw. wenig energieoptimierte Steuerung. Das GEG verlangt für Neubauten von Nichtwohngebäuden mindestens Automationsklasse B oder besser.
| Automationsklasse | Beschreibung | Relevanz für FM |
|---|---|---|
| A | Voll integrierte, prädiktive Regelung (Wetterkompensation, Energiemanagement) | Höchste Energieeffizienz, umfassende Analyse- und Optimierungsfunktionen |
| B | Erweiterte Automation (optimierte Zeitprogramme, Pumpen-Druckregelung) | Energieoptimierter Betrieb mit reduzierten Lastspitzen |
| C | Standard-Automation (grundlegende Zeit- und Temperatursteuerung) | Basisfunktionen zur Einhaltung von Komfortwerten |
| D | Manuelle oder eingeschränkte Steuerung | Geringe Effizienz, hoher Energieverbrauch |
Primäre Regelkonzepte
Moderne GLT-gesteuerte Heizungsanlagen arbeiten meist mit wettergeführter Vorlauftemperaturregelung, Kaskadenschaltung mehrerer Wärmeerzeuger (z. B. bei mehreren Kesseln oder Wärmepumpen), Differenzdruckregelung in den Verteilnetzen sowie frequenzgeregelten Pumpen (Δp-v/Δp-c) und lastabhängiger Modulation der Wärmeerzeugung. Das GLT-System sollte dynamische Sollwertanpassungen ermöglichen, z. B. durch saisonale Kennlinien, Nachtabsenkung bei geringer Belegung und bedarfsorientierte Fahrweisen. Auf diese Weise können Temperatursollwerte zeitlich und nach Nutzungsanforderung optimiert werden.
Hydraulische Einbindung
Eine hydraulisch stabile Anlage ist Voraussetzung für eine hochwertige Regelung. Das GLT sollte daher kontinuierlich Vor- und Rücklauftemperaturen, Durchflussmengen sowie Differenzdrücke überwachen und Pumpenlaufzeiten bzw. -lasten protokollieren. Im Normenbereich gelten etwa DIN EN 12828 (hydraulische Auslegung) und VDI 2073 (hydraulischer Abgleich). Der hydraulische Abgleich stellt sicher, dass alle Heizkreise gleichmäßig mit Wärme versorgt werden. Ein korrekt durchgeführter Abgleich optimiert die Effizienz der Heizungsanlage und ist nach VDI 2073 Teil des Gebäudeenergiegesetzes.
Kommunikationsprotokolle

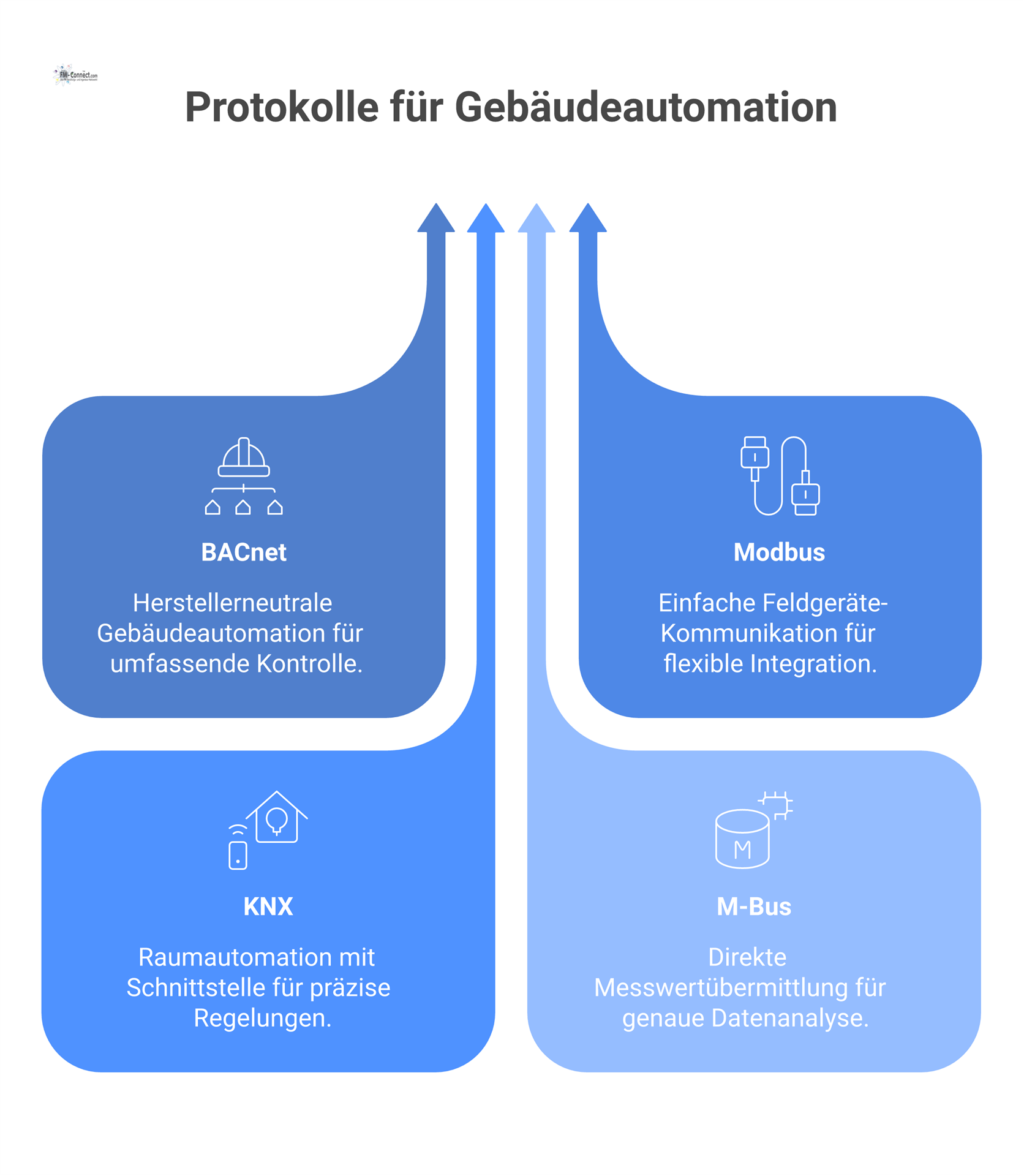

Für die Anbindung von Heizungsanlagen an die GLT sind offene, standardisierte Protokolle unerlässlich. Wichtige etablierte Protokolle sind BACnet (Building Automation and Control Network), Modbus, KNX und M-Bus. BACnet ist als herstellerneutrales Standardprotokoll in DIN EN ISO 16484‑5 definiert. Die Wahl offener Protokolle stellt Interoperabilität sicher. Bei der GLT-Planung ist außerdem die Einhaltung der Normenreihe DIN EN ISO 16484 (BACS) sowie der VDI-Richtlinien 3814 (Gebäudeautomation) und 3813 (Raumautomation) zu beachten. Nach DIN EN ISO 16484‑3 sind typische GLT-Funktionen das Überwachen, Alarmieren, Protokollieren, Trendaufzeichnen und Auswerten von Energieverbräuchen.
| Protokoll | Anwendung | FM-Anforderung |
|---|---|---|
| BACnet | Übergeordnete Gebäudeautomation (GLT) | Herstellerneutrale Interoperabilität (Norm DIN EN ISO 16484-5) |
| Modbus | Feldgeräte-Kommunikation | Einfache Integration von Zählern und Sensoren |
| KNX | Raum- und Gebäudeautomation | Schnittstelle für Einzelraumregelungen und Heizungsthermostate |
| M-Bus | Anbindung von Messgeräten | Direkte Übermittlung von Energie- und Wärmemesswerten |
Überwachung der Sicherheitskette

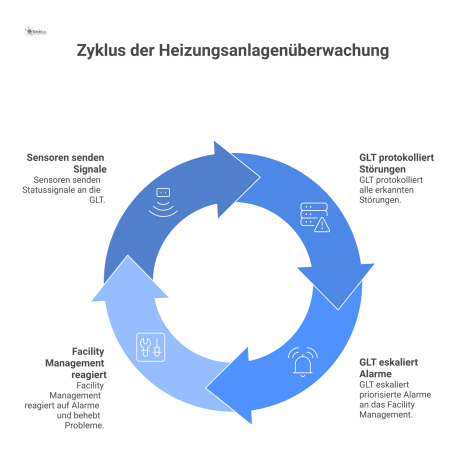

Heizungsanlagen enthalten verschiedene sicherheitsrelevante Komponenten (z. B. Sicherheits-Temperaturbegrenzer, Überdruckventile, Wassermangelsicherungen, Abgasmessungen, Gaswarnsysteme). Nach BetrSichV sind für solche technischen Anlagen Gefährdungsbeurteilungen (§3 BetrSichV) durchzuführen. In Abhängigkeit von Auslegung und Betriebsparametern können periodische Prüfungen durch befähigte Personen oder zugelassene Überwachungsstellen erforderlich sein. Das Facility Management muss sicherstellen, dass Sicherheitskreise und Verriegelungsfunktionen stets funktionsfähig sind (TRBS, funktionale Sicherheit). Die GLT sollte hierzu Statussignale der Schutzorgane erfassen, Störungen protokollieren und Alarmmeldungen gemäß Priorität eskalieren.
Messung und Berichterstattung
Für Großanlagen verlangt das GEG (§71a Abs. 4) eine digitale Energieüberwachungstechnik, die eine kontinuierliche Erfassung, Protokollierung und Auswertung aller relevanten Energieverbräuche ermöglicht. Dazu zählt die Erfassung aller Zähler (Gas, Wärme, Strom, etc.) und technischer Anlagenzustände. Das GLT sollte Kennzahlen für den Wirkungsgrad der Wärmeerzeugung berechnen und die Rücklauftemperatur im Betrieb optimieren. Wesentlich ist die zeitliche Verlaufserfassung (Trendaufzeichnung) aller wichtigen Größen – insbesondere Vor- und Rücklauftemperatur, Raum- und Außentemperatur sowie Verbrauchsmengen – über mindestens ein Jahr. Diese Datenbasis ermöglicht es, Effizienzverluste zu erkennen und Anforderungswerte zu definieren.
KPI-Framework für FM
Mit Hilfe von Schlüsselkennzahlen (KPIs) lässt sich die Heizungsperformance quantifizieren. Beispiele sind der Systemwirkungsgrad (verhältnis erzeugter Wärme zu eingesetztem Brennstoff), die gemittelte Rücklauftemperatur (Maß für hydraulische Güte), der elektrische Energieverbrauch der Pumpen und die Störhäufigkeit (Ausfallrate). Gemäß Studien können durch Gebäudeautomation 10–30 % Energie eingespart werden, ein digitales Wärmemanagement spart nachweislich bis zu 32 % Heizkosten und CO₂-Emissionen. Die GLT ermöglicht es, solche KPIs kontinuierlich zu berechnen und Abweichungen früh zu identifizieren.
| KPI | Beschreibung | FM-Ziel |
|---|---|---|
| Systemwirkungsgrad (%) | Verhältnis erzeugter Nutzwärme zu eingesetztem Brennstoff | Effizienzoptimierung |
| Rücklauftemperatur (°C) | Durchschnittliche Temperatur des Rücklaufwassers | Indikator für hydraulische Qualität (Kondensation) |
| Pumpenenergie (kWh) | Elektrischer Energieverbrauch der Umwälzpumpen | Minimierung der Nebenkosten |
| Störhäufigkeit | Anzahl der gemeldeten Fehlfunktionen/Zeiteinheit | Zuverlässigkeitsmanagement |
Inbetriebnahme und Funktionstests
Die Inbetriebnahme der Anlage und der GLT-Steuerung muss den Vorgaben von DIN EN 14336 (Inbetriebnahme von Warmwasser-Heizungsanlagen), VDI 6026 (Dokumentation in der Technischen Gebäudeausrüstung) und VDI 3814‑2 (Prüfung der Automatisierungsfunktionen) genügen. Erforderliche Dokumente sind eine detaillierte Funktionsbeschreibung der GLT-Logik, I/O-Listen bzw. Datenpunktlisten, Ursach-Wirkungs-Diagramme (Cause-Effect-Matrix) und eine Alarmhierarchie. Funktionale Tests sollten u. a. die Regelgüte (Stabilität der Sollwerte), die korrekte Alarmweiterleitung, die Umschaltlogik in Kaskaden und das Fail-Safe-Verhalten (z. B. bei Signalverlust) verifizieren.
Wichtige GLT-bezogene Dokumente sind:
| Dokumententyp | Zweck |
|---|---|
| Funktionsbeschreibung | Beschreibung der Automatisierungslogik (Regelungsstrategien, Szenarien) |
| Hydraulisches Schaltbild | Übersicht über Heizungs- und Verteilungssysteme |
| Regel- und Stromlaufplan | Darstellung des Signalflusses und der Steuerlogik |
| Alarm-/Störmatrix | Transparenz über Alarmursache, -Folge und Prioritäten |
| Instandhaltungsplan | Wartungs- und Prüfanweisung für die Anlage (nach DIN 31051) |
Cybersecurity und Datenschutz

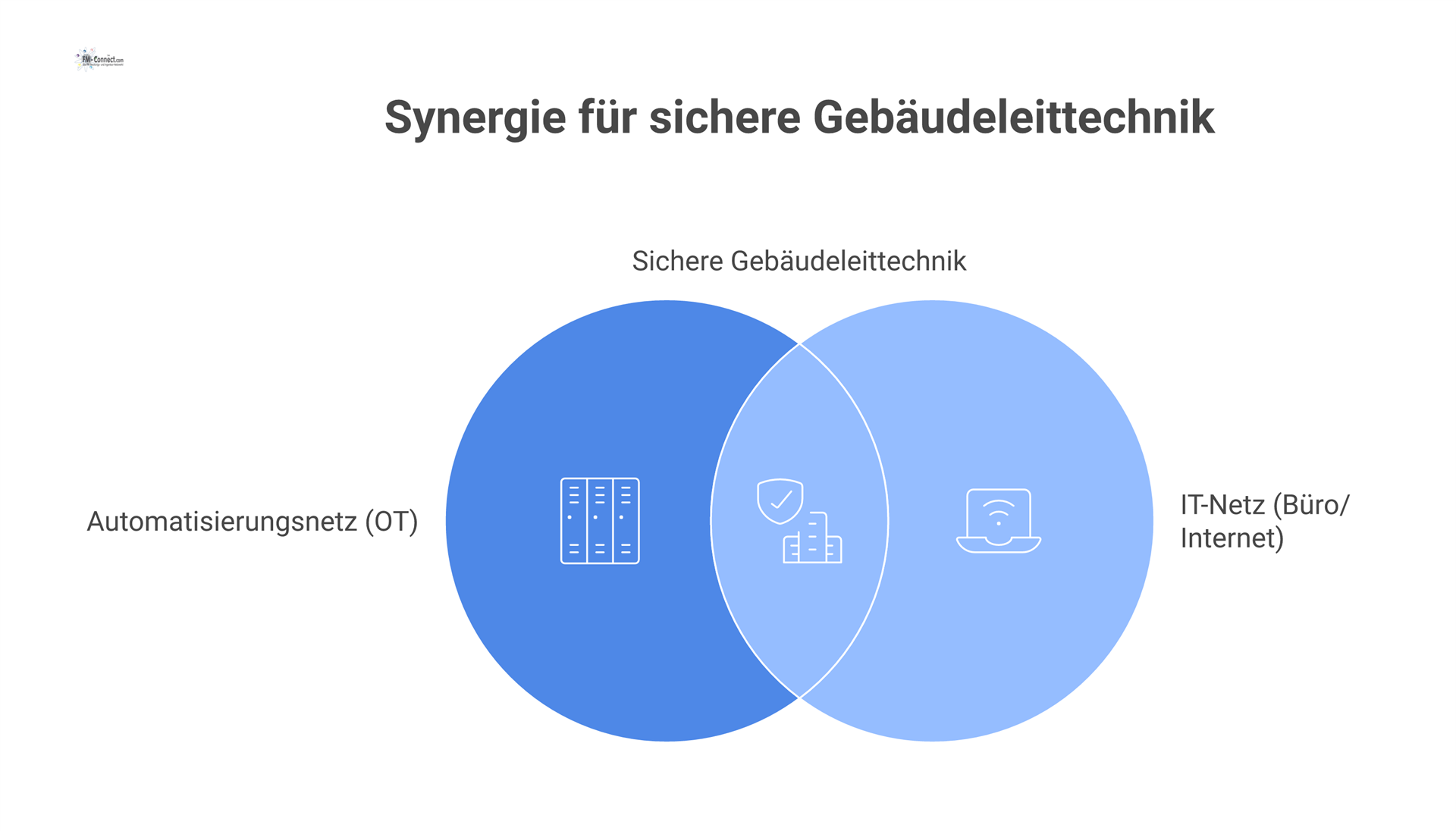

Da GLT-Systeme zunehmend vernetzt sind, sind IT-Sicherheitsmaßnahmen zwingend. Empfehlenswert sind die Umsetzung nach BSI IT-Grundschutz, die strikte Trennung zwischen Automatisierungsnetz (OT) und Büro-/Internet-Netz (IT) sowie gesicherte Fernzugriffslösungen. Zugriffskontrollen nach dem Least-Privilege-Prinzip (Rollenrechte) verhindern unbefugte Änderungen. Sofern das GLT personenbezogene Daten (z. B. Belegungs- oder Raumklimastatus) verarbeitet, sind die Vorgaben der DSGVO zu erfüllen.
Operative FM-Integration
Aus Sicht des Facility Managements muss die GLT-Anbindung zu klaren Betreiberstrukturen und Verantwortlichkeiten führen. Leistungsvereinbarungen (SLA) sollten Kenngrößen wie Systemverfügbarkeit, Reaktionszeit bei Störungen und Einhaltung von Effizienzzielen festschreiben. Die GLT liefert wichtige Daten für das Energiemanagement und das Störfallmanagement. Sie ermöglicht SLA-basiertes Performance-Monitoring, Lebenszykluskosten-Tracking und die Integration in Wartungs- oder Predictive-Maintenance-Strategien. Idealerweise wird die Heizungs-GLT in übergeordnete Prozesse (Störfallmanagement, Energie-Reporting, Compliance-Audits) eingebettet, sodass ein kontinuierlicher Verbesserungszyklus (Plan-Do-Check-Act) mit vierteljährlichen Reviews und jährlicher Neuausrichtung möglich ist.
Risikomanagement und kontinuierliche Optimierung
Typische Risikoquellen bei GLT-geführten Heizungsanlagen sind Sensorabweichungen (Drift), falscher hydraulischer Abgleich, Kommunikationsausfälle und fehlerhafte Parametrierung. Ein strukturiertes Optimierungsverfahren kann diese Risiken minimieren. Beispiele hierfür sind regelmäßige Soll-/Ist-Vergleiche (z. B. vierteljährliche Performance-Reviews), jährlich angepasste Regelparameter, Re-Inbetriebnahme nach größeren Umbauten sowie ständiges Benchmarking gegenüber Kennwerten oder ähnlichen Objekten. Solche Maßnahmen stellen sicher, dass die Regelung stets an aktuelle Nutzungsbedingungen und technische Anforderungen angepasst ist.
