Hydraulischer Abgleich

Der hydraulische Abgleich ist in verschiedenen Vorschriften und Normen verankert. So schreibt die VOB (Teil C, DIN 18380) den Abgleich explizit vor; auch die europäische Norm EN 14336 („Installation und Abnahme von Warmwasser-Heizungsanlagen“, Anhang G) behandelt die erforderlichen Schritte und Dokumentationen. Die VDI 2073 Blatt 2 bietet umfassende Vorgaben zur hydraulischen Auslegung und Nachrechnung wassergeführter Wärmeverteilsysteme, also zur Berechnung der erforderlichen Volumenströme an jedem Verbraucher. Ergänzend gelten Normen für Betriebsdrücke und Sicherheit (z.B. DIN EN 12828) sowie für die Wasserqualität (VDI 2035): Sie legen fest, welche maximalen Differenzdrücke und Mindestvolumenströme zugrunde zu legen sind und welche Wasserparameter (pH-Wert, Härte) einzuhalten sind. In der Summe definieren diese Regelwerke, welche Soll-Strömungen und -Drücke im ausgeglichenen Betrieb vorliegen müssen und wie deren Einhaltung dokumentiert wird (Mess- und Prüfverfahren).

Aus energetischer Sicht wird der hydraulische Abgleich oft im Kontext von Modernisierungen oder Neubauten relevant. Bei der Erneuerung großer Anlagenteile (z.B. Kessel- oder Pumpentausch) kann er gesetzlich vorgeschrieben sein oder als Auflage für Fördermittel gelten. Im Gebäudeenergiegesetz (§ 60c GEG) ist der Abgleich bei Neubauten (≥6 Wohneinheiten) verbindlich vorgeschrieben. Üblicherweise wird der Abgleich über detaillierte Nachweise dokumentiert: Raumweise Heizlastberechnung, Soll-Volumenströme, Ventilvoreinstellungen und Pumpenparameter werden berechnet und aufgeschrieben. Messprotokolle halten Ist-Werte und Abweichungen fest. Nach § 60c GEG muss die Bestätigung des hydraulischen Abgleichs schriftlich alle wesentlichen Einstellwerte, Heizlastberechnung, Pumpeneinstellungen und Regelparameter enthalten und dem Betreiber (bzw. auf Verlangen dem Mieter) übergeben werden. Diese Dokumente dienen als Nachweis für die korrekte energetische Dimensionierung und sind Teil der Betreiberunterlagen.

Für den Betreiber einer Anlage bedeutet dies: Er muss den fachgerechten Betrieb und die Instandhaltung sicherstellen. Dazu zählen regelmäßige Kontrollen, Wartungen und bei Bedarf Anpassungen (Re-Abgleich) des Systems. Dokumentations- und Nachweispflichten verpflichten den Betreiber, alle Abgleichsunterlagen und Prüfprotokolle revisionssicher zu archivieren. Im FM-Kontext wird oft eine klare Zuständigkeitsstruktur definiert: Während Planer und Errichter den Abgleich initial planen und umsetzen, sorgt der Facility Manager bzw. die Technische Leitung im späteren Betrieb für den Erhalt der Funktionstüchtigkeit und für nachträgliche Optimierungen. Intern können Vorschriften wie die GEFMA-Richtlinien (z.B. GEFMA 190 „Betreiberverantwortung im FM“) als Organisationsrahmen dienen, um Verantwortlichkeiten (z.B. für Abgleich, Betrieb, Dokumentation) zu regeln.

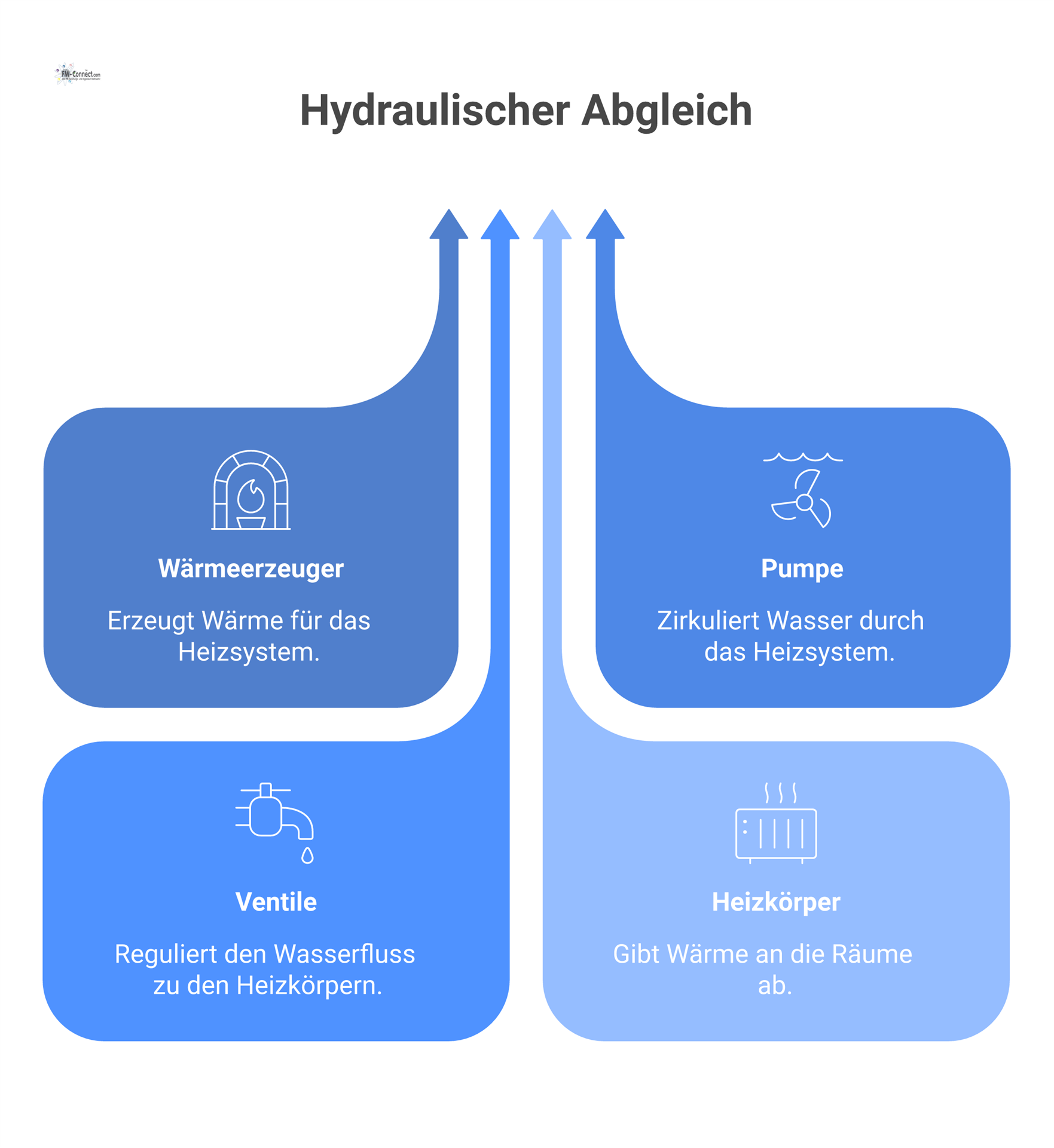

Heizsysteme unterscheiden sich im Aufbauschema: Zweirohrsysteme mit getrenntem Vor- und Rücklauf sind am verbreitetsten. Einrohrsysteme leiten das Wasser als Reihenschaltung zu den Heizkörpern weiter, was komplexere Regelmaßnahmen erfordert. Fußbodenheizungen arbeiten mit größeren Trägheiten und kleineren Spreizungen. Mischerkreise (z.B. beim Einrohr mit Bypass oder Dreiwege-Mischer) verändern Vorlauftemperatur und benötigen oft eigene Abgleichschritte. Wichtig sind auch die eingesetzten Ventiltypen: statische Strangventile (voreinstellbare Drosseln) regulieren ausschließlich durch mechanische Voreinstellung, während druckunabhängige Ventile (PICV) oder Δp-Regler den Durchfluss aktiv begrenzen und so unabhängig von Druckschwankungen konstant halten. Die Verteilung über Etagenverteiler oder Steigstränge verlangt ebenfalls eine sorgsame Abstimmung, insbesondere wenn Stränge dynamisch (mit Thermostatstellern) geregelt werden oder konstant-druck- versus proportional-druck-Pumpenstrategien im Spiel sind.

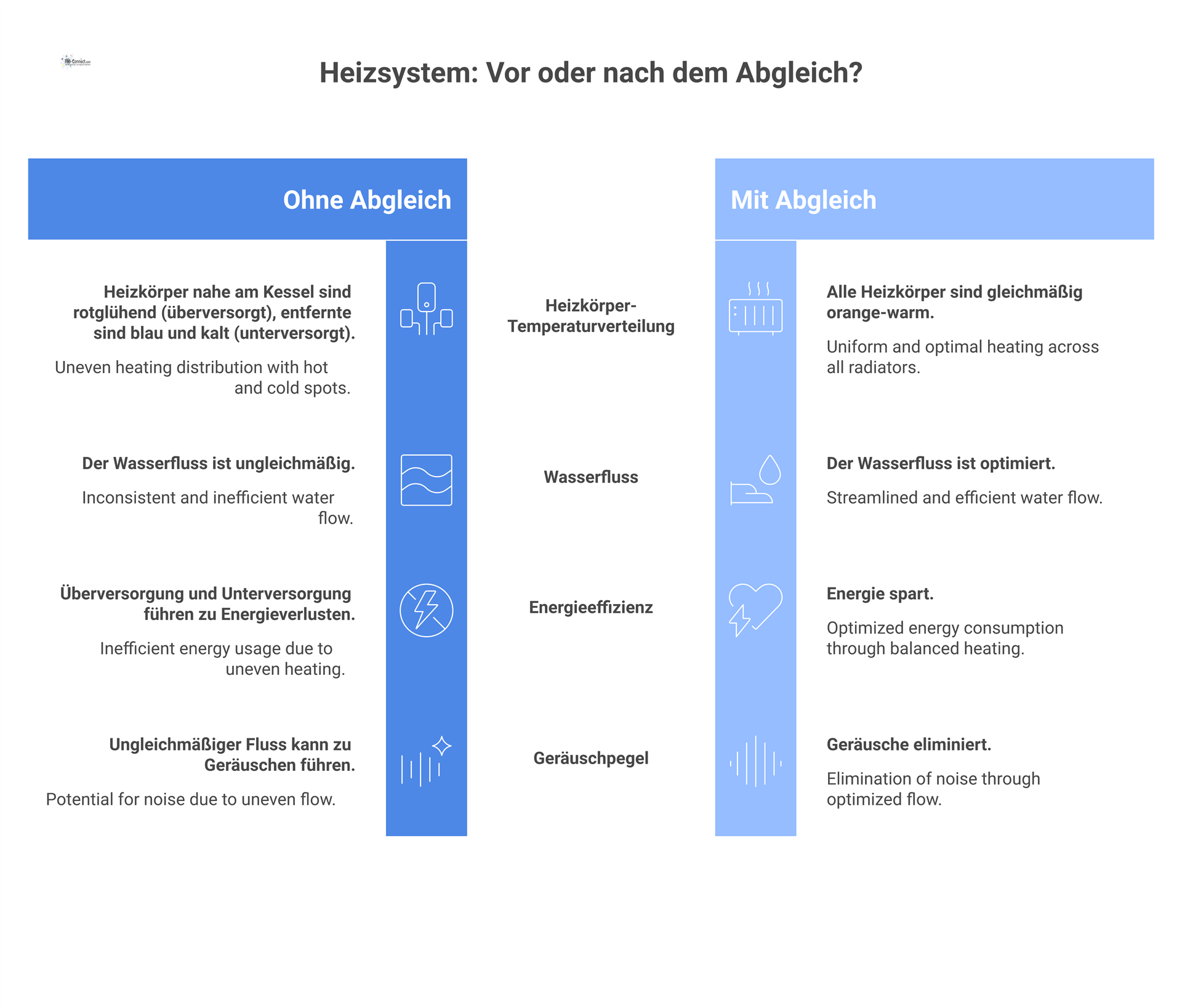

Ein hydraulisch abgeglichener Betrieb unterstützt optimal die unterschiedlichen Wärmeerzeuger: Beim Brennwertkessel führt ein niedriger Rücklauf direkt zu mehr Kondensation und höherem Wirkungsgrad. Für Wärmepumpen bedeutet ein geringerer Vorlauf bei gleicher Heizleistung eine höhere Jahresarbeitszahl (COP). Untersuchungen zeigen beispielsweise, dass eine Absenkung der Vorlauftemperatur von 55°C auf 45°C die Effizienz um rund 20–25 % steigern kann. Beim Fernwärmeanschluss bringt ein korrekt ausbalanciertes System den Vorteil, dass die vorgegebenen Rücklauftemperaturen des Energieversorgers eingehalten werden können. Für BHKW- oder Hybridanlagen ist der Abgleich wichtig, um Mindestvolumenströme (z.B. für Wärmeabgabe nach Turbulenzaufbau) einzuhalten und eine gleichmäßige Lastverteilung zu ermöglichen. Insgesamt sorgt der Abgleich dafür, dass jeder Anlagenteil (Kessel, Pumpe, Wärmemengenzähler etc.) unter optimalen Betriebsbedingungen betrieben werden kann und Regelabweichungen minimiert bleiben.

Bei Übergabe von Neubauprojekten muss die FM-seitige Abnahmedokumentation des hydraulischen Abgleichs vollständig vorliegen. Wichtige Bestandteile sind die Abgleichberechnung (raumweise Heizlast mit Soll-Volumenströmen), alle Einstellwerte der eingesetzten Thermostat- und Strangventile sowie die Pumpenkennlinie mit den eingestellten Druckwerten. Hinzu kommen Mess- und Abnahmeprotokolle mit den tatsächlich ermittelten Strömungs- und Druckwerten. Nach § 60c GEG umfasst die Abgleich-Bestätigung ausdrücklich auch die Heizlastberechnung, Pumpeneinstellungen, eingestellten Regelparameter und Druckhaltungswerte. Alle Unterlagen (Schaltpläne, CAD-Schemata, Protokolle, Originalberechnungen) sind in der Betreiber- und Revisionsdokumentation (z.B. im CAFM-System) revisionssicher abzulegen. Nur so kann der künftige Anlagenbetrieb lückenlos nachverfolgt und bei Bedarf nachvollzogen werden.

Im laufenden Betrieb können mehrere Trigger einen Abgleich erforderlich machen. Typische Auslöser sind wiederkehrende Komfortbeschwerden (kalte Räume trotz offener Heizung) oder auffällige Kennzahlen (z.B. ein deutlich angestiegener Energieverbrauch, stark veränderte Spreizung). Auch bauliche oder betriebliche Veränderungen – etwa Raumumlegungen, Neueindeckung oder Austausch von Heizflächen, Ventilen oder Pumpen – lösen oftmals ein Nachjustieren der Hydraulik aus. Änderungen an der Vorlaufreglung oder ein Wechsel von Konstant- auf Differenzdruck-Pumpen können ebenfalls ein erneutes Abgleichen nötig machen. Solche Situationen sollten durch FM-Monitoring und Wartungsmanagement erkannt werden. Generell gilt: Wenn die Betriebsdaten (Temperaturen, Drücke, Verbräuche) vom Soll abweichen oder Nutzer mehrfach nachregeln, ist eine Analyse und ggf. ein erneuter Abgleich indiziert.

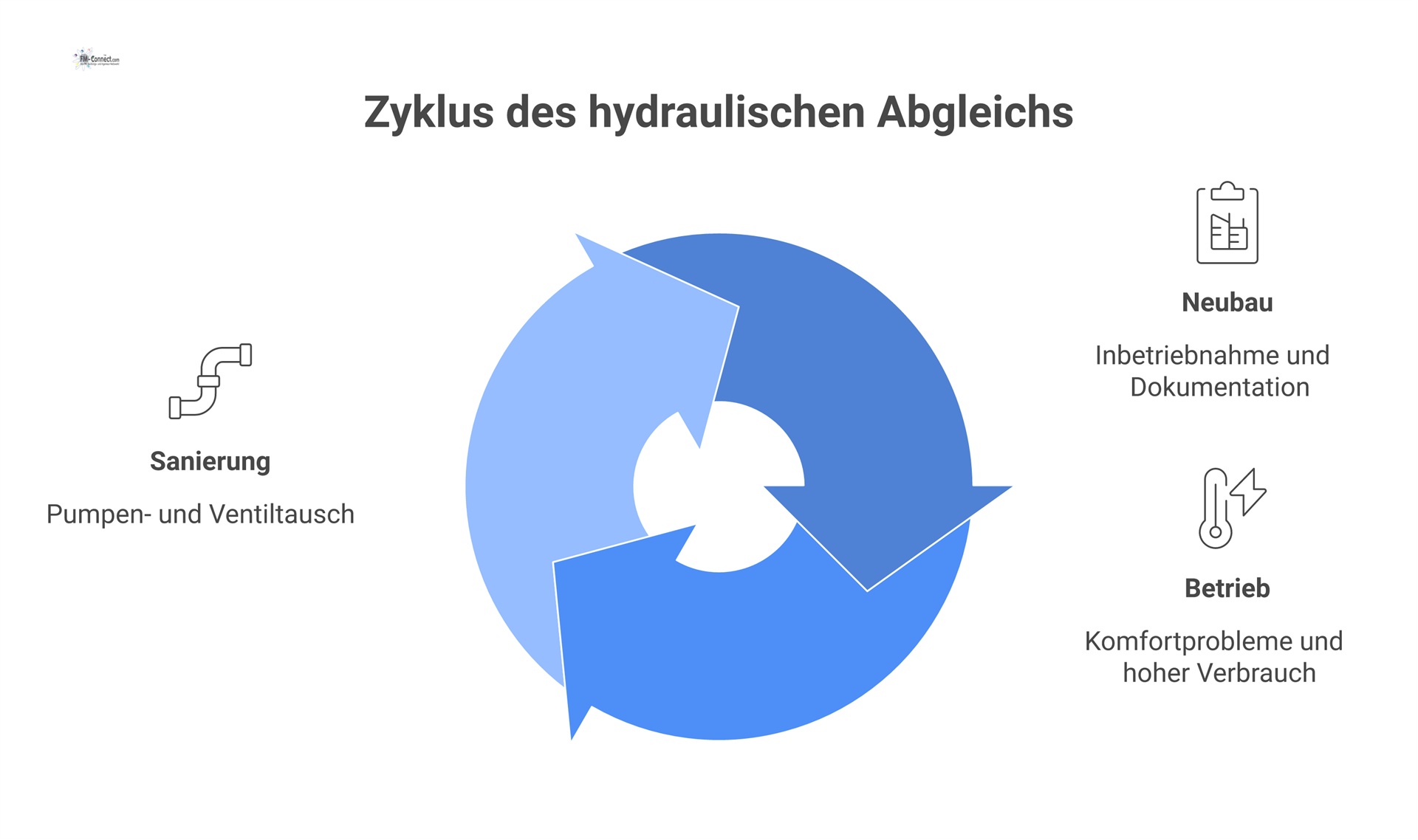

Im Rahmen von Sanierungen gibt es klare Anlässe für einen verpflichtenden Abgleich. Dazu zählen vor allem der Pumpentausch (insbesondere auf einen Hocheffizienzpumpentyp), der Ersatz oder Neu-Ausbau von Thermostatventilen und Strangventilen sowie bauliche Strangumbauten (z.B. Zusammenlegungen oder Erweiterungen von Heizkreisen). Auch der Einbau hydraulischer Weichen/Pufferspeicher oder eine Umstellung der Pumpenregelung (z. B. Umrüstung von Konstant- auf proportionalen Druckbetrieb) verändern das hydraulische Gleichgewicht. Nach solchen Änderungen muss das System neu abgeglichen werden, um die veränderten Druck- und Flussverhältnisse zu kompensieren. Zwar fordert das GEG die Maßnahme primär beim Neubau, aber Praxis und Fachregeln empfehlen, gerade nach größeren Umbaumaßnahmen einen hydraulischen Abgleich zwingend durchzuführen.

Ein erfolgreiches Abgleichprojekt erfordert klare Rollenverteilung: Der Betreiber bzw. die Objektleitung trägt letztlich die Gesamtverantwortung und verabschiedet das Abgleichkonzept. Die technische Gebäudeausrüstung (TGA) bzw. Instandhaltung führt die Umsetzung und laufende Wartung durch. Externe Fachplaner oder SHK-Fachbetriebe übernehmen üblicherweise die hydraulische Berechnung, Einstellung und Messung. Ein Energie- oder GLT-Team stellt wichtige Betriebsdaten zur Verfügung und übernimmt die kontinuierliche Auswertung. In der Regelleitung sollten auch Nutzervertretungen eingebunden sein, um Rückmeldungen aus dem Gebäudebetrieb einzusammeln. Verantwortlichkeiten lassen sich in einem RACI-Modell abbilden: Planung/Berechnung wird (R) von Fachplanern getragen, die FM-Leitung (A) genehmigt Konzepte; Ausführung/Einstellung obliegt (R) der Instandhaltung (C) mit externer Unterstützung (A); Messung/Verifikation erfolgt (R) durch Fachkräfte; Dokumentation liegt (R) beim Betreiber/CAFM; die finale Freigabe (A) erteilt wiederum das Facility Management.

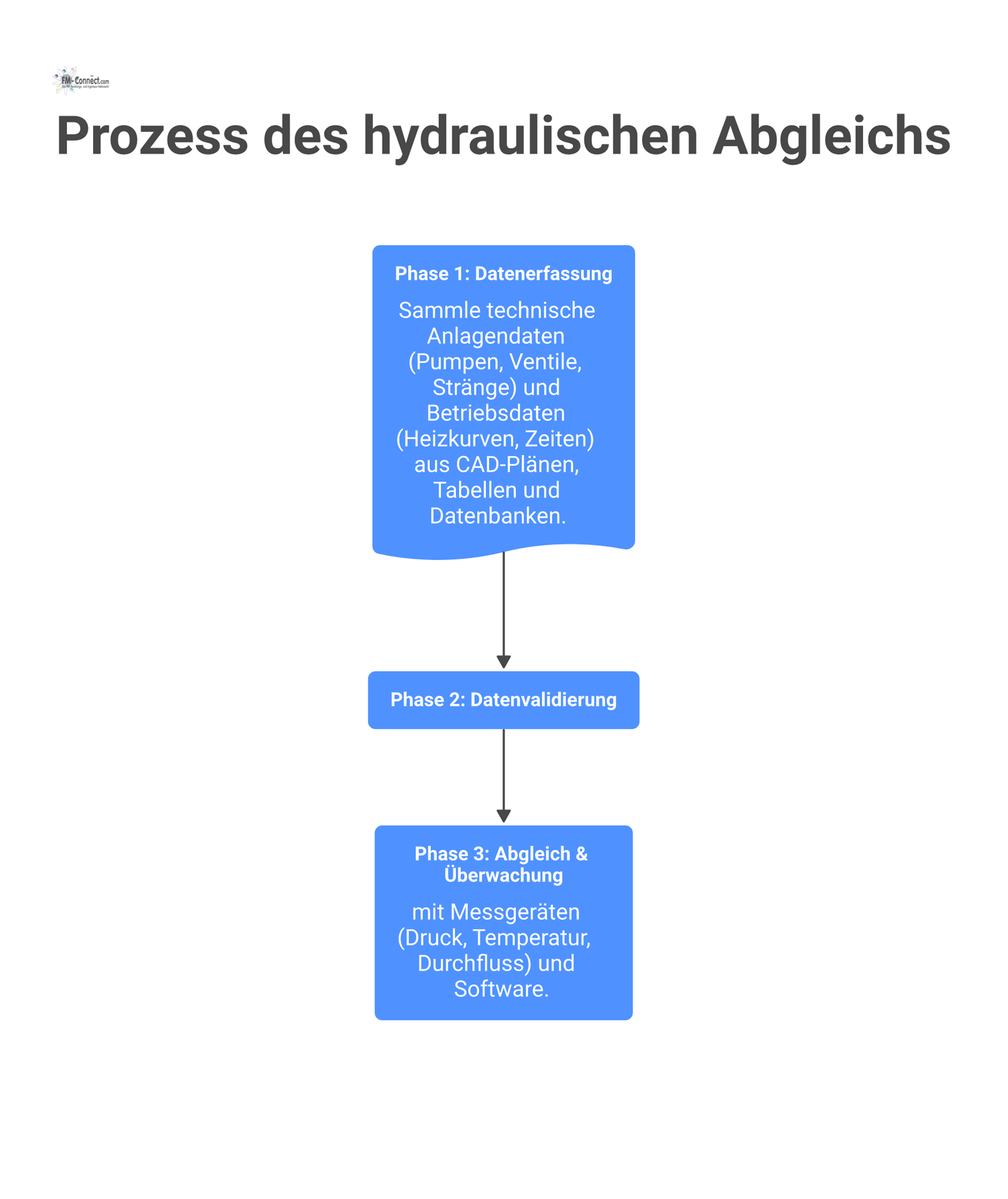

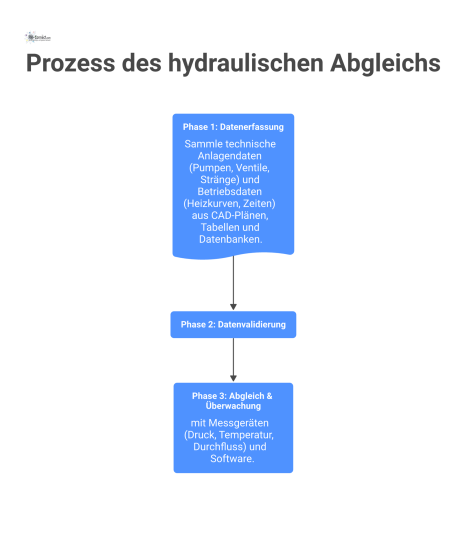

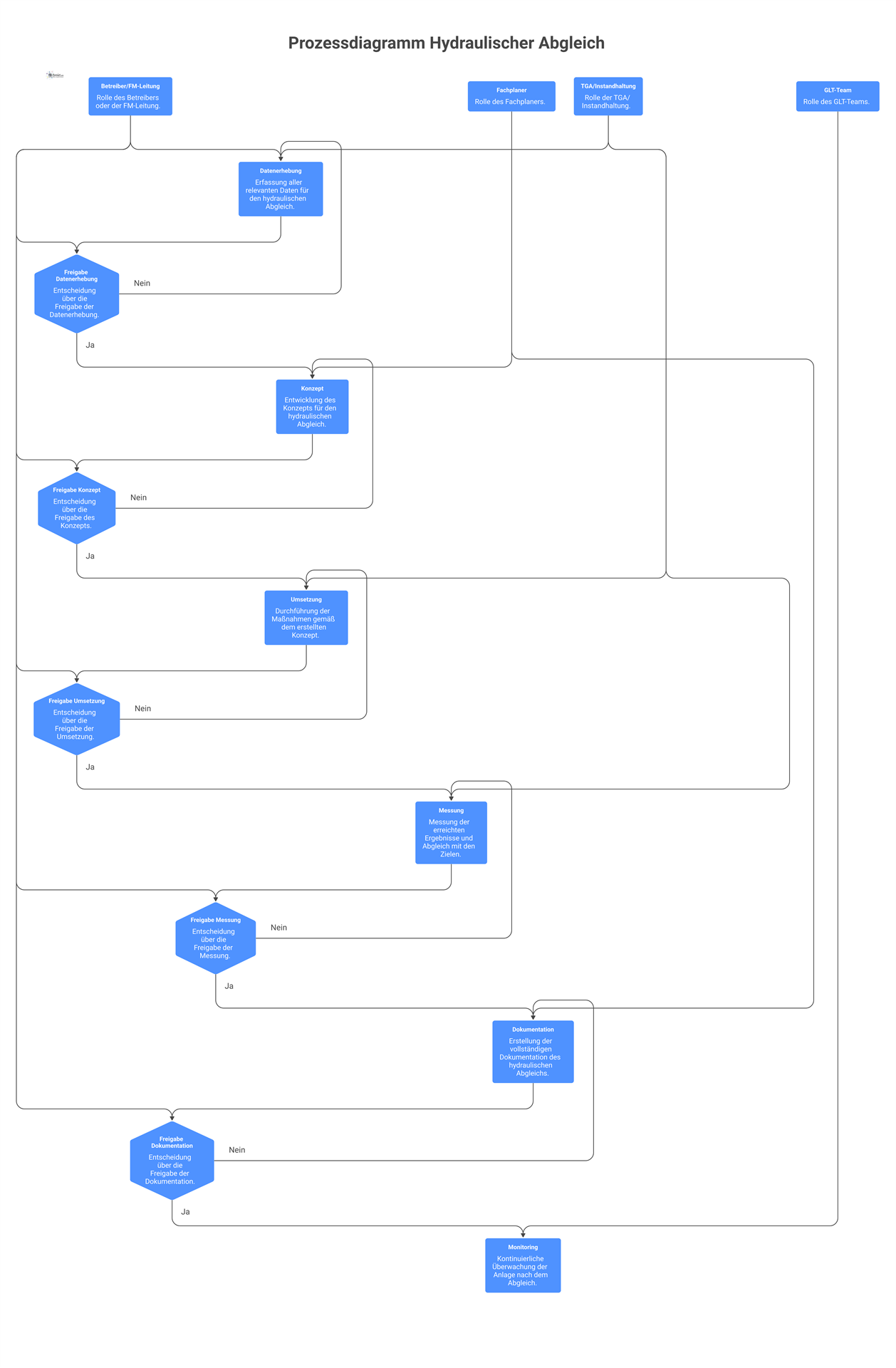

Der Prozess lässt sich in folgende Phasen gliedern: Phase A (Datenerhebung & Systemaufnahme): Erfassung aller technischen und betrieblichen Rahmendaten. Phase B (Berechnung & Abgleichkonzept): Erstellen eines hydraulischen Abgleichskonzepts mit Soll-Volumenströmen und Einstellvorgaben. Phase C (Umsetzung/Einstellung): Physische Einstellung der Ventile und Pumpen nach Vorgabe. Phase D (Messung/Validierung): Prüfung der eingestellten Werte durch Messungen (Soll-Ist-Vergleich). Phase E (Dokumentation/Abnahme): Zusammenstellen aller Unterlagen und Abnahme durch Betreiber/Planer. Phase F (Kontinuierliche Überwachung): Im laufenden Betrieb wird mittels GLT und Wartungsroutinen überwacht, ob die Soll-Werte dauerhaft eingehalten werden oder Nachjustierungen notwendig sind. Dieser Phasenplan stellt einen wiederholbaren Standardprozess im FM sicher.

Innerhalb des Prozessmodells sind mehrere Kontrollpunkte („Gates“) definiert: Nach Phase A muss die Datenqualität überprüft und freigegeben werden (vollständige Heizlastdaten, korrekte Zuordnungen). Vor Phase C gibt die FM-Leitung das Abgleichskonzept frei. Nach Phase C wird geprüft, ob die Einstellungen sauber umgesetzt wurden, bevor die Messungen starten. In Phase D müssen die definierten Abnahmekriterien erreicht sein (z.B. Volumenströme im Toleranzbereich). Erst wenn alle Kriterien erfüllt sind, erfolgen die abschließende Dokumentation und Übergabe an den Betrieb/CAFM. Jeder Gate erfordert eine formale Freigabe durch die zuständige Rolle, um Governance und Qualitätssicherung im Prozess zu gewährleisten.

Bevor der Abgleich gerechnet wird, muss die Datenqualität überprüft werden. Prüfschritte sind etwa: Sind alle Heizflächen und Ventiltypen vollständig erfasst? Stimmen die in den Plänen hinterlegten Nennwerte für Heizkörper mit den tatsächlichen überein? Sind Räume und Zonen korrekt zugeordnet? Gibt es Umbauten, die nicht dokumentiert wurden (z.B. entfernte Heizkörper, geänderte Raumbelegungen)? Ein Abgleich von Ist- und Soll-Werten (z.B. erfasste Lasten vs. ursprüngliche Heizlastberechnung) deckt Unstimmigkeiten auf. Nur mit validen Eingangsdaten kann der Abgleich sinnvoll planen werden – fehlende oder falsche Daten führen zu fehlerhaften Ergebnissen.

Für den Abgleich und die Qualitätssicherung werden diverse Messgeräte eingesetzt: Manuelle Druckmessgeräte (z.B. Differenzdruckmanometer) an Strangstutzen, digitale Temperatursensoren im Vor- und Rücklauf oder an den Heizkörpern und Durchflussmesser (temporäre Strömungsmessaufnehmer oder Clamp-on-Messsonden) zur Ermittlung des tatsächlichen Volumenstroms. An voreinstellbaren Ventilen nutzt man Einstellschlüssel, und an Strangverteilern kommen Messnippel zum Einsatz, um bei geschlossenem Ventil Messwerte abzunehmen. Für die Planung und Dokumentation dienen Kalkulationssoftware oder Tabellen (z.B. VDI-Rechenblätter). Im laufenden Betrieb werden GLT-Auswertungen (Trends von ΔT, Δp, Pumpenleistung) als Hilfsmittel genutzt, um Abweichungen frühzeitig zu erkennen.

Das Abgleichverfahren richtet sich nach dem Zustand der Anlage: Stehen alle Daten (Rohrnetzplan, Heizlast) verlässlich zur Verfügung, kann ein statischer rechnerischer Abgleich durchgeführt werden. Hierbei werden Soll-Volumenströme und Ventilvoreinstellungen gemäß den Auslegungsparametern (VDI-Verfahren) berechnet. In älteren oder unvollständig dokumentierten Anlagen ist oft ein messwertgestützter Abgleich effektiver, bei dem die Strömung in jedem Strang gemessen und dann entsprechend vordosiert wird. Häufig wird ein hybrider Ansatz gewählt: Die Hauptströme werden berechnet, an den Anschlussstellen werden flussbasierte Messungen vorgenommen, um Aufwand und Genauigkeit auszugleichen.

Beim statischen Abgleich werden feste Voreinstellungen an Strangventilen und Thermostatventilen vorgenommen. Das bedeutet: Für jeden Strang wird ein Sollvolumenstrom festgelegt, und die Ventile werden so eingestellt, dass dieser Wert konstant erreicht wird – unabhängig von der tatsächlichen Last. Dieses Verfahren ist verhältnismäßig einfach und wartungsarm, liefert aber nur im Auslegungsfall ideale Ergebnisse. Bei veränderlicher Raumlast (Teil- oder Volllastbetrieb) kann es zu Abweichungen kommen, da die Voreinstellungen über das gesamte Betriebsspektrum nicht angepasst werden. Statische Abgleiche eignen sich daher vor allem bei relativ konstanten oder gut bekannten Betriebsbedingungen.

Beim dynamischen Abgleich kommen druckunabhängige Ventile (PICV) oder Strang-Differenzdruckregler zum Einsatz, die den Volumenstrom automatisch begrenzen, sobald ein definierter Druck überschritten wird. Diese Kombiventile stellen sicher, dass der voreingestellte Durchfluss konstant bleibt, auch wenn sich der Systemdruck ändert. Durch diese aktive Regelung passt sich das System flexibel an wechselnde Lasten an: Bei teilweiser Schließung von Thermostatventilen steigt der Druck nur minimal an und der Volumenstrom bleibt stabil. Das führt zu einer deutlich besseren Regelgüte und erhöhtem Komfort ohne manuelles Nachjustieren.

Der hydraulische Abgleich muss mit der Pumpenstrategie abgestimmt werden. Üblich ist die Wahl zwischen Konstantdruck- (Δp-c) und Proportionaldruckregelung (Δp-v): Bei Δp-c hält die Pumpe einen festen Höchstdifferenzdruck aufrecht, bei Δp-v wird der Druck mit sinkendem Volumenstrom abgesenkt (z.B. bei Nachtabsenkung). Δp-v-Regelungen sparen meist mehr Energie, können aber bei ungünstiger Dimensionierung zu einer Unterversorgung entfernter Verbraucher führen[14]. Daher müssen Soll-Werte so festgelegt werden, dass alle Stränge ausreichend versorgt sind. Außerdem werden in der Betriebsstrategie häufig Zeiten mit reduzierten Betriebsdrücken geplant (z.B. Nachtabsenkung), wobei stets ein Mindestdurchfluss erhalten bleiben muss, um nahe Stränge nicht zu überlasten.

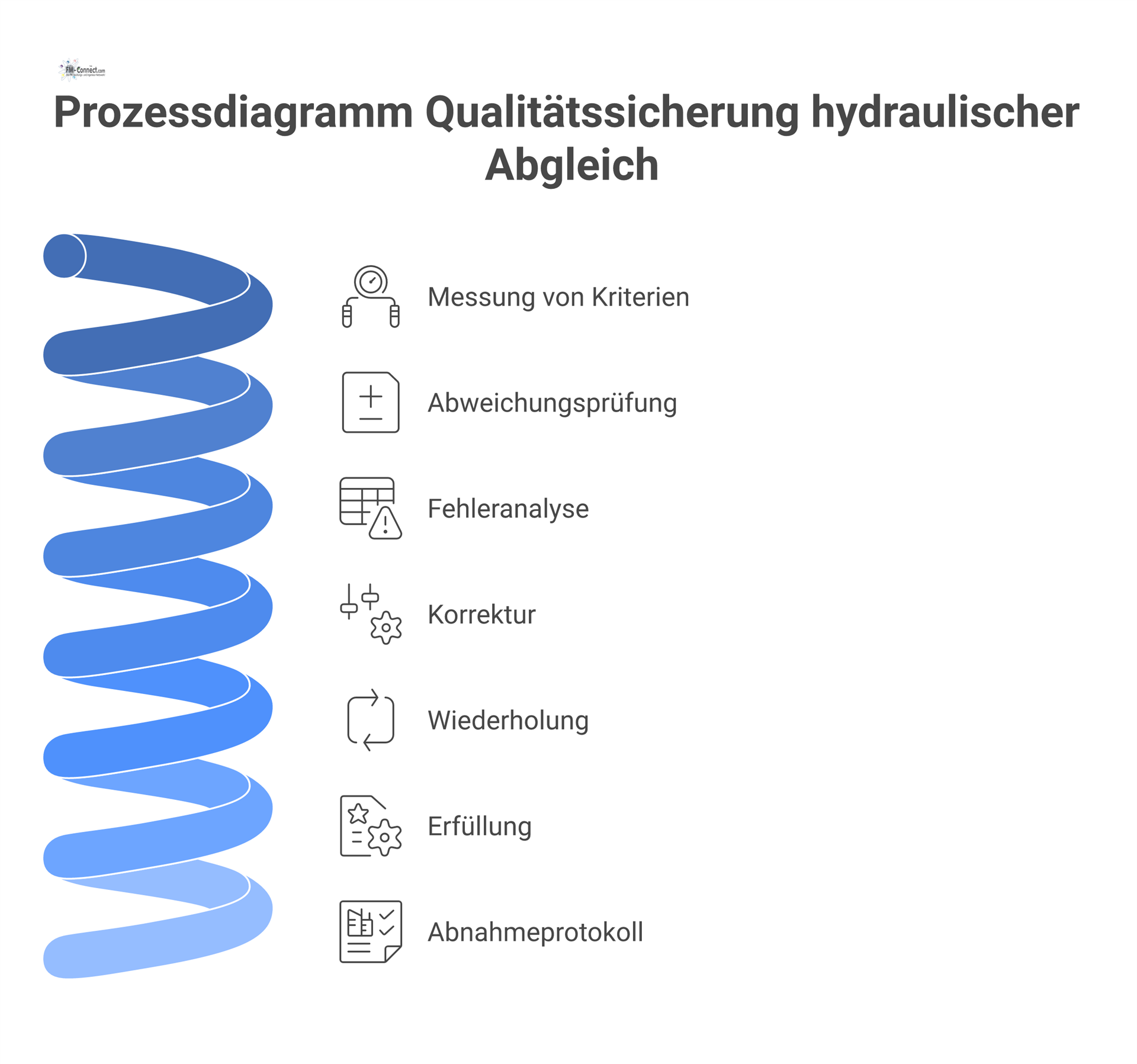

Für die Abnahme des Abgleichs wird ein Kriterienkatalog definiert: Typischerweise werden Soll-Ist-Vergleiche der Volumenströme je Strang durchgeführt (z. B. Sollabweichung ±10 % erlaubt). Ebenfalls gefordert sind maximal zulässige Differenzdrücke an den Strangventilen – etwa dürfen Thermostatventile im Teillastbetrieb nur bis etwa 15 kPa Δp betrieben werden, um Strömungsgeräusche zu vermeiden. Weitere Kriterien können definierte Temperaturspreizungen (z.B. ΔT = 10–15 K) oder notwendige Ventilautoritäten (idealerweise a ≈ 0,4–0,6) sein. Die Raumtemperaturen müssen stabil und nahe den Sollwerten liegen, ohne dass die Regelung permanent nachregeln muss. Die Heizungsumwälzpumpe soll sich dabei in einem energieoptimalen Arbeitsbereich befinden (etwa auf mittlerer Drehzahl). Abschließend wird ein Abnahmeprotokoll unterzeichnet, wenn alle technischen Messwerte und betrieblichen Anforderungen erfüllt sind.

Das Messkonzept legt fest, wo, wann und wie gemessen wird: Es werden Messpunkte in den relevanten Strängen und Heizkreisen festgelegt, Messungen bei unterschiedlichen Lastzuständen (Volllast und Teil­last) durchgeführt und die Daten protokolliert. Üblich ist die Messung von Vor- und Rücklauftemperatur, Differenzdrücken und Volumenströmen in jedem Strang. Die Messungen werden in standardisierten Protokollen festgehalten, wobei auch Umgebungsbedingungen und Anlagenzustände dokumentiert werden (Außentemperatur, offene/geschlossene Thermostatventile etc.). Zur Qualitätssicherung werden häufig Messungen wiederholt und über das GLT-System Trends analysiert. Alle Protokolle werden digital (z.B. PDF) abgelegt und dienen als Nachweis gegenüber Dritten.

Zeigen sich bei der Abnahme Abweichungen, müssen Ursachen systematisch behoben werden: Mögliche Fehlerquellen sind Luft in den Heizkörpern oder Verschlammung (Pumpsiebe und Filter reinigen, Anlage spülen), falsch eingebaute oder unpassende Ventile (Ein- und Ausgang am Thermostat verwechselt) sowie fehlende oder falsch eingestellte Drosselorgane. Auch Bypässe und Kurzschlussstrukturen (z.B. hydraulische Weiche falsch dimensioniert) können zu unerwünschten Strömungen führen und müssen geschlossen werden. Defekte oder festgezogene Thermostatkopf-Voreinstellungen sind zu prüfen. Nach der Fehlerbehebung wird der Abgleich erneut durchgeführt und überprüft. Durch Iteration von Messen und Korrigieren wird so schrittweise die gewünschte Betriebsqualität erreicht.

Diese Dokumente bilden zusammen das Dokumentationspaket für den Abgleich aus Betreiberperspektive. Sie sollten in revisionssicheren Ablagesystemen (z.B. CAFM/IWMS) hinterlegt sein.

Im CAFM-System werden die Abgleichdaten als Datenobjekte modelliert: Das Anlagenstrukturmodell bildet die Hierarchie von Heizungsanlage, Untereinheiten und Strängen ab. Komponentenstammdaten (Ventile, Pumpen) enthalten die Hersteller- und Einstellinformationen. An Prüf-/Messprotokolle wird eine Verknüpfung angelegt, ebenso Instandhaltungs- und Optimierungspläne. Auf diese Weise sind alle Abgleich-Unterlagen (Anlagenschema, Berechnungen, Protokolle) digital einem Anlagenbaum zugeordnet. Im Betreiberhandbuch sollte eine Beschreibung des Abgleich-Konzepts enthalten sein. Wichtig ist, dass dieses Wissen im FM-Team leicht zugänglich bleibt und beim Betreiberwechsel übergeben wird.

Jeder Umbau oder jede Nutzungsänderung im Gebäude muss durch einen formalen Prozess begleitet werden, der den hydraulischen Abgleich als Pflichtprozess vorsieht. Wird z.B. ein neuer Heizkörper installiert oder ein Raum umgewidmet, wird per Änderungsantrag geprüft, ob sich die hydraulischen Ströme geändert haben. Ist ein Re-Abgleich nötig, werden Verantwortliche (z.B. Techniker oder externer Dienstleister) benannt und Fristen gesetzt (z.B. Abgleich binnen 4 Wochen nach Fertigstellung). Nach Umsetzung wird die Dokumentation aktualisiert und freigegeben. Ein solches Änderungsmanagement stellt sicher, dass der ursprüngliche Abgleich dauerhaft Bestand hat oder bei Eingriffen neu justiert wird.

Zur nachhaltigen Optimierung wird ein Satz an Kennzahlen (KPIs) erfasst, z.B. die jährliche Pumpenenergie (kWh), die durchschnittliche Spreizung im Dauerbetrieb (ΔT Mittelwert), die mittlere Rücklauftemperatur und der Anteil ungleich versorgter Räume (über Komfortmeldungen). Auch die Anzahl der Nutzer-Tickets (Komfortreklamationen) dient als Kennzahl. Weitere KPI können sein: Verteilung der Ventilstellungen im Ruhezustand (viele vollständig offen/zu angezeigte Unterversorgung) oder die Schwankungsbreite des Differenzdrucks (Δp-Stabilität). Diese Kennzahlen gibt das FM regelmäßig an.

Zur Überwachung sind bestimmte GLT-Datenpunkte erforderlich: Hierzu zählen sensorgestützte Messungen von Δp (z.B. Drucksensor am Pumpenausgang und -eingang), Vor- und Rücklauftemperatur, Pumpendrehzahl und die Stellungen der Regelventile oder Thermostatventile. Durch Trendverläufe dieser Größen lassen sich Alarme ableiten („ΔT zu klein → möglicher Übervolumenstrom“, „Δp erhöht beim Drosseln → Ventile prüfen“). Das BMS kann Schwellenwerte definieren (z.B. Unter-/Überschreitung der nominalen ΔT) und bei Abweichungen Meldungen erzeugen. So werden Abweichungen frühzeitig angezeigt und können durch FM-Maßnahmen korrigiert werden.

Die hydraulische Stabilität muss über alle Betriebsphasen gesichert sein. Für die Heizperiode kann die Nachtabsenkung tiefer eingestellt werden, wenn die Anlage auch im Teillastbetrieb durch den Abgleich ausreichend stabil bleibt. In Übergangs- und Sommerzeiten sollte ein Mindestdurchfluss (z.B. über Pumpennachlauf oder Bypass) sichergestellt sein, damit keine Zonen komplett „abfallen“. Bei Sollwert-Anpassungen (Flächenheizung: kleinere Spreizung im Sommer, größere im Winter) muss das System neu ausgeglichen sein. Die Pumpenkennlinie kann saisonal gedrosselt oder der Δp-Regler niedriger eingestellt werden, um Strom zu sparen, ohne Komfortverluste zu riskieren. FM plant solche saisonalen Justierungen meist gemeinsam mit dem Heizungsregler- oder Energie-Team.

Ein dauerhaft stabil abgeglichenes System setzt sauberes und entlüftetes Heizwasser voraus. Aus FM-Sicht ist klar: Filter und Schmutzfänger müssen regelmäßig gewartet und bei Bedarf gespült werden, um Strömungsengpässe zu vermeiden. Ebenfalls wichtig ist eine vorbeugende Entlüftung (Automaten in hohen Gebäudeteilen, manuelles Entlüften nach Wartungsarbeiten), damit Luftblasen keine hydraulischen Kurzschlüsse verursachen. Die Wasserbeschaffenheit (pH, Korrosionsinhibitor, Härte) muss kontrolliert werden, da Rost oder Kalkablagerungen den Abgleichwert schnell verschlechtern. Instandhaltungspläne enthalten daher Punkte für Spülungen, Filterwechsel und Wasseranalysen, um die Vorrausetzung für stabile ΔT- und Δp-Werte zu schaffen.

Aus den Abgleichwerten lassen sich Prüfintervalle ableiten: Mindestens jährlich sollte stichprobenartig die Fördermenge einzelner Stränge gemessen und mit den Soll-Werten verglichen werden. Auch Pumpenperformance (Kennlinie prüfen), Funktion der Δp-Regler und Ventildurchgängigkeit sollten Teil der routinemäßigen Inspektion sein. Die Dokumentation wird dabei überarbeitet (Wartungs- bzw. Inspektionsbericht mit den Messwerten). Einige Betreiber führen Halbjahres-Checks durch, um ungünstige Entwicklungen (z.B. beginnende Verschlammung oder Ventilablagerungen) frühzeitig zu erkennen.

Typische Störungsbilder im Anlagenbetrieb lassen sich über standardisierte Prüfabläufe abarbeiten. Beispiel: Beschwerde „Raum zu kalt“ → Prüfpunkte: Thermostatventil-Stellung (evtl. geöffnet oder defekt?), Strangtemperatur (Vorlauf/Rücklauf messen), Differenzdruck am Strang messen, Heizkörper entlüften. Bei „Pumpenrauschen“ wird geprüft, ob die Drehzahl passend ist oder ob Luft im System ist. Für jedes häufige Problem entwickelt die FM ein Ticket-Protokoll, das notwendige Diagnoseschritte vorgibt und Verantwortlichkeiten (Instandhalter, externer Dienstleister) regelt.

Der hydraulische Abgleich lohnt sich meist finanziell: Einsparungen ergeben sich durch reduzierten Pumpenstrom, geringeren Brennstoffeinsatz (besser kondensierender Betrieb) und weniger Komfortverluste. In mehreren Praxisbeispielen amortisiert sich der Abgleich binnen weniger Jahre. So zeigen Berechnungen, dass z.B. bei einer 20.000 kWh-Gasheizung rund 2.100 kWh Gas eingespart und etwa 230 € Betriebskosten jährlich eingespart werden können – bei einmaligen Abgleichkosten von ca. 680 € (Amortisation ~3 Jahre). Hinzu kommen weiche Einsparungen: weniger Störfälle, weniger Nutzerreklamationen und eine längere Lebensdauer der Wärmeübertrager durch schonenderes Betriebsverhalten. Diese Vorteile können FM in einem Business Case gegenüber Betreibern und Eigentümern darstellen.

In der Ausschreibung sollten Leistungsgrenzen und Anforderungen klar definiert sein: Der Anbieter muss raumweise Heizlastberechnung (gemäß DIN EN 12831) erstellen, Soll-Durchflüsse ermitteln und die Ventile entsprechend einstellen. Außerdem muss er Mess- und Abnahmeprotokolle liefern. Weitere Inhalte der Leistungsver-zeichung sind: erforderliche Ausgangsdaten (Bestandspläne), Messinstrumente und -methodik, Abnahmekriterien (z.B. erlaubte Volumenstromabweichung) und Dokumentationsformat. Qualifikationsanforderungen (z.B. zertifizierter Heizungsbauer, VdZ-Qualifikationen) sowie Garantien für die Einstellgenauigkeit oder eine Gewährleistung für Energieeinsparungen können festgelegt werden. Schnittstellen zum FM sind ebenfalls wichtig: Der Einsatz von GLT-Anlagen, Datenaustauschformate (CAFM-Import) und die Abstimmung mit anderen Gewerken (Elektro, Automatisierung) sollten Teil der Spezifikation sein.

Die Abnahme des Abgleichs erfolgt anhand der zuvor definierten Kriterien (Messprotokolle, Dokumentation). In der Gewährleistungsphase sollte eine Nachbesserungsregel festgelegt werden: Tritt innerhalb der Gewährleistungszeit nachweislich eine Nichteinhaltung der Abnahmekriterien auf, muss der Ausführende kostenfrei nachstellen. In der Leistungsverzeichnung können auch Vorgaben für Messwiederholungen (z.B. bei Unterschreitung von Soll-Werten) enthalten sein. Eine weitere Aufgabe ist die Regelung, wie bei Nutzungsänderungen innerhalb der Gewährleistungszeit zu verfahren ist – in der Regel wird dann eine Neuanpassung durch denselben Anbieter gefordert. Abschließend sichert die detaillierte Abnahmeprotokollführung ab, dass alle Teile des Abgleichs im Gewährleistungszeitraum abgedeckt sind.

Fehlt der hydraulische Abgleich oder ist er mangelhaft, entstehen erhebliche Risikofaktoren: Komforteinbußen (ungleichmäßige Temperaturen, häufige Nachregelung) und steigende Energiekosten sind die augenscheinlichsten Folgen. Untersuchungen zeigen, dass ohne Abgleich Heizkörper nahe der Pumpe überversorgt und entferntere kaum warm werden. Dadurch wird die Vorlauftemperatur oft überhöht (um alle Räume zu versorgen), was insgesamt die Effizienz mindert. Zudem schwanken die Differenzdrücke, was die Regelgüte beeinträchtigt. In der Bilanz führt dies zu einem deutlich erhöhten Energieverbrauch, weil ständig überkompensiert wird, und zu häufigeren Störungen (Heizkessel und Pumpe müssen Dauerleistung bringen). Auch Mieter können bei Dauerbelastung unzufrieden werden, was im Gebäudemanagement als Miet- und Image-Risiko zählt.

Für FM-Audits wird üblicherweise geprüft, ob die Abgleich-Maßnahmen dokumentiert sind: Existiert ein Abnahmeprotokoll? Wurde das Änderungsmanagement eingehalten (gibt es Einträge zu Umbauten und Re-Abgleichen)? Sind die KPI oder Trends (z.B. in der GLT) dokumentiert? Gibt es Nachweise über Nachjustierungen nach Bauarbeiten oder Pumpentausch? Eine Compliance-Checkliste umfasst daher Punkte wie Vollständigkeit der Dokumente, Vorhandensein von Abnahmezertifikaten, Nachweis über die regelmäßige Überwachung und eingegangene Störmeldungen. Nur mit diesen Nachweisen kann das FM gegenüber Prüfern (Interne Revision, Versicherer etc.) nachweisen, dass dem Betreiberverpflichtungen nachgekommen wurde.

Das Facility Management und die ausführenden Dienstleister benötigen spezielles Wissen für den Abgleich: Grundlagen der Hydraulik (Ventilkv, Δp, Pumpenkennlinie), Erfahrung mit Abgleich-Tools und Messgeräten sowie die Fähigkeit, GLT-Daten zu interpretieren. Qualifizierte Mitarbeiter können Fehlerdiagnosen durchführen und eigenständig Nachjustierungen vornehmen. Aus- und Weiterbildungen zu den Themen „Hydraulischer Abgleich“ und „Gebäudetechnik-Monitoring“ sind daher Teil des Kompetenzplans. Außerdem werden klare Dokumentationsstandards geschult, um die sicherheits- und revisionsgerechte Ablage sicherzustellen.
