Mischerkreise

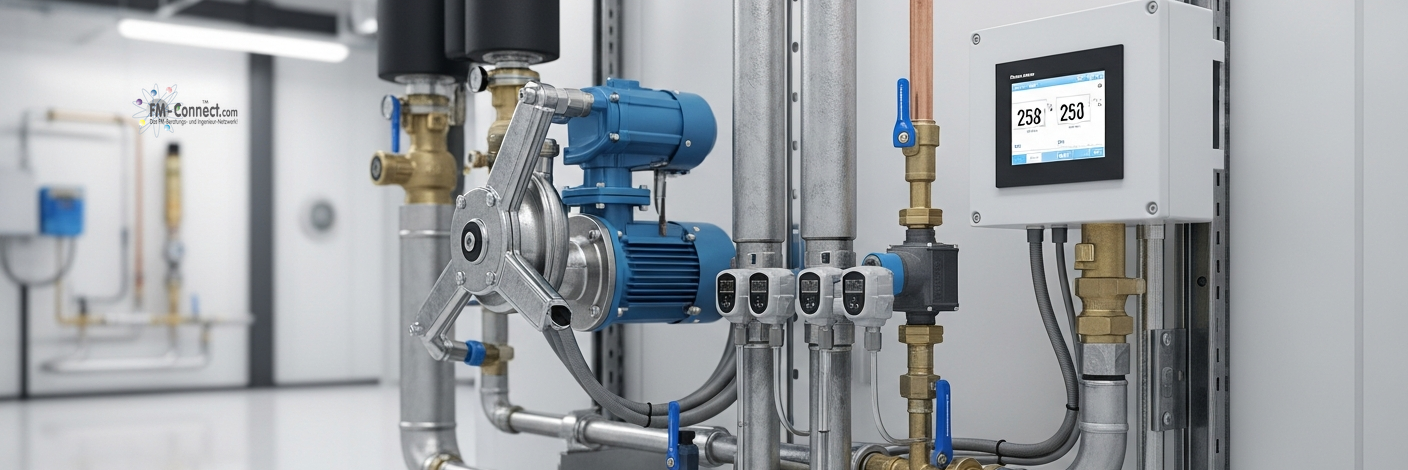

Ein Mischerkreis besteht in der Praxis aus einer hydraulischen Mischstrecke (Ventil), einer Antriebseinheit (Stellmotor), Mess- und Regeltechnik (Temperaturfühler, Regelgerät/GA‑Anbindung) sowie einer sekundärseitigen Umwälzpumpe, die den Volumenstrom im gemischten Heizkreis sicherstellt. Ergänzt wird dies im FM‑Standard um Absperrarmaturen, Mess-/Abgleicharmaturen, Entlüftung, Schmutzfänger/Filter (Schutz der Regelarmaturen) und eine wartungsfreundliche Anordnung (Servicezugänglichkeit, Austausch ohne Systementleerung, klare Messstellen).

Die Dimensionierung ist in der betrieblichen Wirkung entscheidend: Neben dem erforderlichen Volumenstrom muss der Druckverlust so gewählt werden, dass das Ventil im Regelbereich stabil arbeitet (Regelgüte), und die Ventilkennlinie muss zur Anwendung passen. In der Praxis wird hierfür häufig eine ausreichende Ventilautorität angestrebt (vereinfacht: relevanter Druckanteil “am Ventil”, nicht “im Restnetz”), weil geringe Autorität zu schlechter Modulierbarkeit und zu “Schwingen”/Überregeln führen kann.

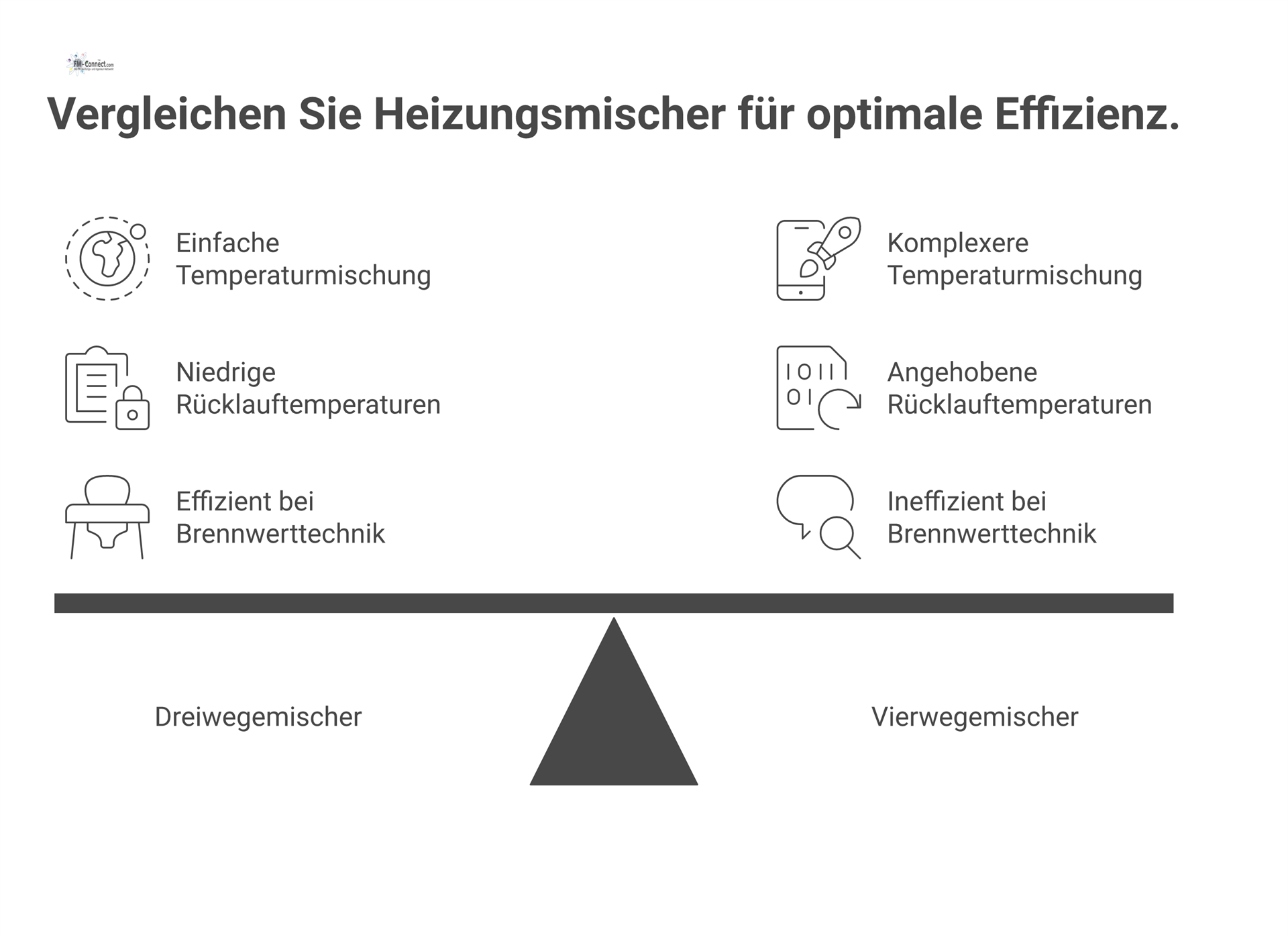

Die Wahl zwischen Drei- und Vierwegemischer ist im FM kein reines “Bauteilthema”, sondern eine Strategieentscheidung: Sie beeinflusst Rücklauftemperaturen, Kessel-/Erzeugerschutz, Regelverhalten und Effizienzpotenziale.

Ein Mischventil verfolgt das Ziel, aus “heißem” Vorlauf und “kühlerem” Rücklauf eine definierte Mischtemperatur bereitzustellen. Der Vierwege-Mischer kann dabei eine gewisse Kessel-/Erzeugerrücklaufanhebung unterstützen, liefert jedoch ohne sauber ausgelegtes Pumpen- und Sensorikkonzept nicht zwangsläufig eine garantierte Erzeugerschutzfunktion; in der Fachliteratur wird daher explizit auf die Notwendigkeit geeigneter Pumpenanordnungen und Sensorik hingewiesen, um Rücklauf- und Vorlaufziele gleichzeitig stabil zu führen.

Bei Brennwertsystemen hängt die Effizienz stark von einer ausreichend niedrigen Rücklauftemperatur ab; wird diese durch Rücklaufanhebung unnötig erhöht, sinkt der Brennwerteffekt.

In modernen Heizsystemen wird die Vorlauftemperatur in vielen Anwendungen witterungsgeführt geregelt: Die Heizkennlinie definiert den Zusammenhang zwischen Außentemperatur und benötigter Vorlauftemperatur (Sollwert), um Komfortanforderungen mit minimal erforderlicher Vorlauftemperatur zu erreichen. Der Mischerkreis wirkt dann als Stellglied, das die gemischte Vorlauftemperatur auf den berechneten Sollwert führt, typischerweise über einen kontinuierlich modulierenden Stellmotor.

(1) Steilheit/Neigung und (2) Niveau/Parallelverschiebung der Heizkennlinie, (3) zeitabhängige Absenkungen (Nacht-/Wochenendprogramme) sowie (4) Optimierungsfunktionen wie Start-/Stopp‑Optimierung (Vorwärmzeiten) – letztere sind besonders wirksam, wenn die Gebäudeautomation Informationen zu Belegung/Lasten einbezieht.

Nach dem Funktionsrahmen der DIN EN ISO 52120‑Reihe werden Gebäudeautomations- und technische Gebäudemanagementfunktionen (GA/TGM) als wesentliche Hebel zur Verbesserung von Betriebsverhalten und Energieeffizienz beschrieben. In der Umsetzung bedeutet dies für Mischerkreise: Sollwerte können zentral vorgegeben, Betriebszustände überwacht und Abweichungen alarmiert werden (z. B. Stellgrad, Vorlauf-/Rücklauf-, Außen- und ggf. Raumtemperaturen, Pumpenstatus, Störmeldungen).

Die Effizienzklassifizierung der Gebäudeautomation (A bis D) wird in der Fachkommunikation zur ISO 52120 häufig als Raster genutzt, um den Reifegrad von Automations- und Managementfunktionen zu beschreiben; höhere Klassen stehen für weiterentwickelte Automations- und TGM‑Funktionen.

Für die digitale FM‑Betriebsführung ist darüber hinaus entscheidend, dass Mischerkreise als Assets mit eindeutiger Kennzeichnung, Hierarchie (Anlage → System → Komponente) und Lebenszyklusdaten im CAFM/IWMS erfasst werden. Ein IWMS wird dabei als integrierte Plattform beschrieben, die u. a. Wartung/Instandhaltung, Bauunterhalt sowie Energie- und Nachhaltigkeitsmanagement zusammenführt – genau dort müssen Mischerkreise als regelungstechnische Assets mit Wartungsintervallen, Ersatzteil-/Stellmotor-Strategie und Prüfprotokollen verankert werden.

Mischerkreise müssen in einen Gesamt‑hydraulischen Abgleich eingebettet sein, sonst verschiebt sich die Regelaufgabe von “Temperaturführung” zu “Fehlerkompensation”. Das führt im Betrieb typischerweise zu Komfortabweichungen (Unter-/Überversorgung), überhöhten Pumpenleistungen, Geräuschproblemen und vermeidbaren Energieverlusten.

Regulatorisch wird in Deutschland der hydraulische Abgleich im Kontext des Gebäudeenergiegesetzes in verschiedenen Anwendungsfällen adressiert; branchenseitig wird u. a. darauf hingewiesen, dass beim Einbau einer Heizungsanlage ab sechs Wohneinheiten ein hydraulischer Abgleich nach Verfahren B nach Fachregel durchzuführen ist. Aus FM‑Sicht heißt das: Mischerkreise sind nicht isoliert zu “optimieren”, sondern als Teil der Gesamtverteilung – inklusive Ventilvoreinstellungen, Strangregulierung und transparent dokumentierten Soll‑Volumenströmen.

Die sekundärseitige Pumpe des Mischerkreises ist auf den tatsächlichen Bedarf des zu versorgenden Heizkreises auszulegen. In Teillast verändern sich Volumenströme stark, insbesondere bei 2‑Wege‑Ventilnetzen; hierfür sind drehzahlgeregelte Hocheffizienzpumpen mit geeigneten Δp‑Regelarten (konstant oder proportional) Stand der Technik. Für die Regelbarkeit ist zudem der Anteil des Ventildruckverlustes am Gesamtverlust relevant (Ventilautorität); praxisnah werden Wertebereiche um ≥ 0,5 häufig als Zielgröße für gute Regelgüte genannt.

Zusätzlich besteht auf europäischer Ebene ein regulatorischer Effizienzrahmen für Nassläufer‑Umwälzpumpen (Ecodesign‑Anforderungen mit EEI‑Grenzwerten), der die Marktbasis drehzahlgeregelter, effizienter Pumpen unterstützt.

(1) ΔT Vorlauf/Rücklauf (Hinweis auf Über-/Untervolumenstrom und Wärmeübergabe), (2) Differenzdruckverhalten (Regelstabilität, Ventilautorität, Bypass‑Fehlstellungen), (3) Volumenstromstabilität (Jagdverhalten, Pumpenkennlinienpunkt) und (4) Luft-/Kavitationsindikatoren (Geräusche, Druckschwankungen, Entlüftungsbedarf).

Aus Betreiber- und Betreiberdelegationssicht muss der Mischerkreis als sicherheits- und betriebsrelevanter Bestandteil der Wärmeversorgung behandelt werden. FM‑Pflichten ergeben sich dabei nicht nur aus “Heizungstechnik‑Best Practice”, sondern aus dem Zusammenspiel von Arbeitsschutz-/Betriebssicherheitsanforderungen (Gefährdungsbeurteilung, Prüf- und Dokumentationspflichten), vertraglichen Betreiberpflichten und technischen Regeln.

Stellmotoren und Mischventile sind regelmäßig auf Funktionsfähigkeit zu prüfen (Stellweg, Endlagen, Rückmeldung), es sind Dichtheits- und Sichtprüfungen an Armaturen durchzuführen, Messketten (Fühler/Regler) müssen plausibilisiert und bei Bedarf kalibriert werden, und Regelparameter (Heizkennlinie, Zeitprogramme, Sollwerte) sind bei Nutzungsänderungen nachvollziehbar anzupassen.

Für Instandhaltungs- und Erprobungsphasen ist zudem zu beachten: Wenn Instandhaltungsmaßnahmen als prüfpflichtige Änderung einzustufen sind, ist vor Wiederbereitstellung eine Prüfung nach den entsprechenden BetrSichV‑Vorgaben durchzuführen. (In der Betreiberpraxis bedeutet das: definierte Freigabeprozesse, Prüfprotokolle, klare Verantwortlichkeiten und dokumentierte Rückkehr in den sicheren Betrieb.)

Revisionssicherheit entsteht im FM nicht “durch Ordner”, sondern durch ein konsequentes Governance‑Prinzip: Kenntnis der Vorschriften, ordnungsgemäßes Handeln (inkl. Delegationsklarheit) und Dokumentation werden als zentrale Säulen eines rechtssicheren Gebäudebetriebs beschrieben. Daraus folgt für Mischerkreise eine verbindliche Dokumentationsstruktur: Hydraulikschema mit eindeutiger Kennzeichnung und Messstellen, Parametrierungsprotokolle (Regler/GA), Wartungs- und Funktionsprüfnachweise sowie Energieauswertungen (Trends, Kennzahlen, Abweichungsanalysen). CAFM/IWMS‑Systeme unterstützen dies, indem sie Kennzeichnungssysteme zur eindeutigen Objektidentifikation in datenbankgestützten Systemen beschreiben, sowie ein IWMS als integrierte Plattform für Wartung/Instandhaltung und Energiemanagement definieren.

Die Inbetriebnahme eines Mischerkreises ist FM‑seitig als kontrollierter Prozess zu führen, weil ein Mischerkreis zugleich Temperaturregelkreis, hydraulisches Teilsystem und (bei GA‑Einbindung) digitales Asset ist. Normativ werden für Installation und Abnahme wassergeführter Systeme technische Vorgehensweisen und Abnahmekriterien beschrieben, die als Rahmen für Prüf- und Abnahmeprotokolle dienen.

• Funktionsprüfung des Mischventils: korrekte Einbaurichtung, freie Beweglichkeit, Stellweg/Endlagen, Handnotbetrieb.

• Prüfung des Stellmotors: Ansteuerung (0–10 V/3‑Punkt), Rückmeldung, Fail‑Safe‑Verhalten (falls vorhanden), Alarme.

• Kontrolle der Temperaturfühler: korrekte Position (nach Mischstelle im Vorlauf), plausible Messwerte, Sensorzuordnung im Regler/GA.

• Parametrierung der Heizkennlinie und Zeitprogramme: Startwerte festlegen, dann schrittweise optimieren; Ziel ist “so niedrig wie möglich, so hoch wie nötig”.

• Abgleich mit hydraulischer Berechnung: Soll‑Volumenströme, Pumpenregelart, Δp‑Ziele; ohne Abgleich ist auch eine gute Regelung instabil.

• Dokumentierte Abnahme: vollständiges Abnahme-/Prüfprotokoll, Sollwerte, Messwerte, GA‑Punktliste, Trendfreigabe.

Im FM‑Regelbetrieb ist der Mischerkreis ein idealer Ansatzpunkt für saisonale Effizienzmaßnahmen, weil er Vorlauftemperaturen direkt beeinflusst. Eine korrekt eingestellte Heizkennlinie senkt Energieverbrauch und erhöht Regelstabilität; Anpassungen erfolgen iterativ und in kleinen Schritten, typischerweise saisonal oder nach Nutzungsänderungen.

Niedrige Rücklauftemperaturen ermöglichen Kondensation und steigern die Effizienz; zu hohe Rücklauftemperaturen reduzieren den Brennwerteffekt. Für wärmepumpenbasierte Systeme gilt analog der thermodynamische Grundsatz: Niedrigere Vorlauftemperaturen (geringere “Temperaturhubanforderung”) verbessern die COP‑Werte; als praxisnahe Faustregel wird “je niedriger die Vorlauftemperatur, desto höher die COP” ausdrücklich formuliert.

Typische Störungen lassen sich im FM meist schnell eingrenzen, wenn Regel-, Hydraulik- und Sensorikfehler getrennt betrachtet werden. Häufige Fehlfunktionen sind festsitzende Ventile/Stellantriebe, Fühlerabweichungen, eine ungeeignete Ventildimensionierung (niedrige Ventilautorität), Fehlparametrierungen der Heizkurve sowie hydraulische Kurzschlüsse (z. B. Pumpeninteraktionen, falsche Bypass-Strömungswege).

In der Fachliteratur wird explizit darauf hingewiesen, dass Systeme wie Flächenheizungen eine Begrenzung der Vorlauftemperatur benötigen, um Materialien im Heizsystem zu schützen. In Kombination mit den Oberflächentemperaturgrenzen (z. B. 29 °C in normal genutzten Räumen) entsteht daraus ein konkretes FM‑Risikobild: Ein “hängender” Mischer in Offenstellung kann im Extremfall zu unzulässigen Temperaturen führen.

Optimierte Mischerkreise liefern Effizienz nicht “nur” über Pumpenstrom, sondern systemisch über Temperaturniveaus. Niedrigere Vorlauftemperaturen reduzieren Überversorgung und ermöglichen bei geeigneten Erzeugern einen effizienteren Betrieb: Bei Brennwertgeräten ist die Rücklauftemperatur maßgeblich für Kondensation und Wirkungsgrad; der Zusammenhang “je niedriger der Rücklauf, desto besser die Rückgewinnung latenter Verdampfungswärme” wird in Fachbeiträgen explizit hervorgehoben. Bei Wärmepumpen steigt die Jahresarbeitszahl/COP mit sinkender Vorlauftemperatur (reduzierter Temperaturhub), was in Planungsunterlagen als klare Daumenregel formuliert wird.

Niedrige Vor- und Rücklauftemperaturen gelten als wichtige Betriebsfaktoren für effiziente Netze, und Fehlfunktionen in sekundären Systemen (“temperature faults”) verhindern oft die gewünschte Rücklaufabsenkung.

Für FM‑Wirtschaftlichkeitsbewertungen ist eine klare Kostengruppenzuordnung hilfreich: In der Systematik der DIN 276 liegt die Wärmeversorgung in KG 420 (mit Untergruppen für Wärmeerzeugung, Wärmeverteilnetze und Raumheizflächen). Für Mischerkreise bedeutet das: Investitionskosten (Ventil, Stellmotor, Pumpengruppe, Sensorik/GA‑Punkte), Betriebskosten (Energie, Regelverluste, Pumpenstrom) und Instandhaltungskosten (Stellmotor-/Ventiltausch, Sensorik, Spülen/Filter, Funktionsprüfungen) sind LCC‑seitig zusammenzuführen.

Die wichtigsten LCC‑Treiber im FM sind erfahrungsgemäß (a) die Qualität und Regelstabilität des Ventil-/Antriebssystems (weniger Schwingen, weniger Verschleiß), (b) Ersatzteilverfügbarkeit (Stellmotor, Fühler, Ventileinsätze), (c) der Integrationsgrad in GA/CAFM (schnellere Fehlerdiagnose, Trendanalyse) sowie (d) die Fähigkeit, niedrige Systemtemperaturen zuverlässig zu fahren, ohne Komfort- oder Schutzfunktionen zu verletzen.
