Raumtemperaturregelung

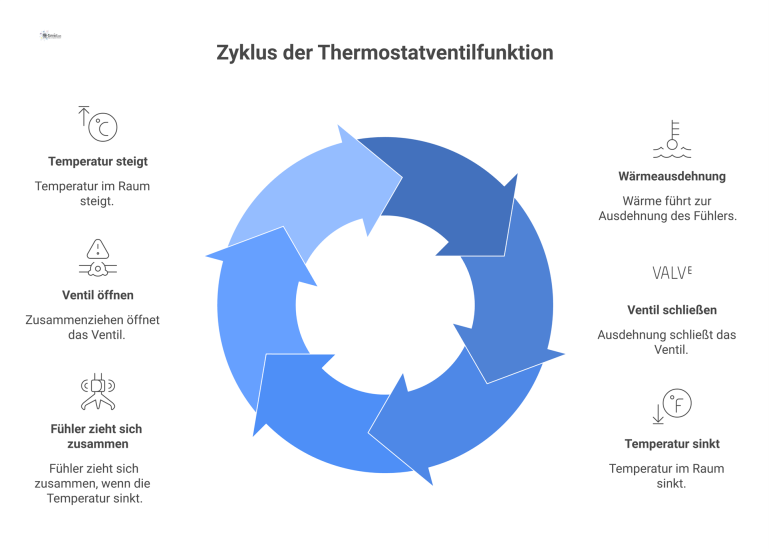

Ein Thermostatventil besteht im Wesentlichen aus einem Ventilunterteil mit Ventilsitz und Ventilkegel sowie einem Thermostatkopf. Der Ventilsitz ist üblicherweise aus Messing, das Ventil selbst oft mit einem Gleit- oder Drehkegel mit EPDM-Dichtung ausgeführt. Der Thermostatkopf enthält einen Temperaturfühler (z. B. mit Wachs-, Flüssigkeits- oder Gasfüllung) und eine Sollwertverstellung (Skala/Stellrad). Typische Füllmedium-Funktionen sind: Flüssigkeitsfühler (z. B. Toluol oder synthetische Flüssigkeiten) – große Stellkraft, Gasfüllungen (N₂, Ar) – schnelles Ansprechen, Wachsfüllungen – kostengünstig, aber höhere Hysterese (etwa 1,5–2,5 K). Die Regelung erfolgt proportional zum Temperaturunterschied ohne Fremdenergie: Die thermische Ausdehnung des Fühlers drückt bei Temperaturanstieg den Ventilstift nach unten, das Ventil schließt und der Durchfluss sinkt. Eine Rückstellfeder im Thermostatkopf sorgt bei sinkender Raumtemperatur für langsame Öffnung des Ventils. Dadurch entsteht ein definiertes Proportionalverhalten mit typischer Stellbandbreite von etwa 1,5–2,5 K.

Mechanische Thermostatventile sind einfach aufgebaut und zuverlässig. In modernen Anlagen werden häufig voreinstellbare Ausführungen eingesetzt, bei denen der maximale Durchfluss begrenzt wird – das ist für einen optimalen hydraulischen Abgleich unbedingt notwendig. Elektronische Heizkörperthermostate ermöglichen zusätzlich Zeitprogramme, Fernsteuerung und Monitoring, etwa zur Anbindung an Gebäudeautomation oder Energiemanagementsysteme. Fernfühler-Ventile trennen den Thermostatkopf vom Ventil und erlauben so flexible Montage (z. B. hinter Vorhängen oder Verkleidungen) ohne Fehlregelungen.

Nach dem Gebäudeenergiegesetz (§ 63 GEG) muss jedes beheizte Gebäude nach dem Einbau oder einer wesentlichen Änderung so ausgelegt sein, dass jeder Raum mit einer selbsttätig wirkenden Einrichtung zur raumweisen Temperaturregelung ausgestattet ist. Thermostatventile an Heizkörpern gelten dabei als Standardlösung für die Einzelraumregelung. Fehlende oder funktionsuntüchtige Ventile verstoßen gegen die Anforderungen an die Energieeffizienz und können Bußgelder nach sich ziehen. Für das Facility Management bedeutet dies, bei Neubau oder Modernisierung einwandfrei funktionierende Thermostatventile einzubauen und zu dokumentieren. Außerdem fordern GEG und anerkannte Regeln (z. B. DIN EN 12828) die Durchführung und Dokumentation eines hydraulischen Abgleichs der Anlage bei Neuinstallation oder wesentlichen Änderungen, typischerweise für Wohngebäude ab sechs Wohneinheiten. Der Nachweis (inkl. voreingestellter Ventilwerte) ist in der Betreiberdokumentation zu führen.

Die DIN EN 215 definiert Begriffe, Bau- und Funktionsanforderungen sowie Prüfverfahren für thermostatische Heizkörperventile. Sie gilt für Zweirohrventile und integrierte Thermostate in Warmwasserheizungen bis 120 °C und PN10. Normgegenstände sind u. a. Regelabweichung, Hysterese, Ansprechverhalten sowie Dichtheit und Korrosionsbeständigkeit. Für das Facility Management heißt das: Es dürfen nur normkonforme, zertifizierte Ventile eingesetzt werden. Bei Modernisierung oder Austausch sind entsprechend geprüfte Ventilunterteile und Thermostatköpfe zu wählen, da Herstellergewährleistungen oft an die Einhaltung dieser Norm koppeln.

Die DIN EN 12828 legt die allgemeinen Planungskriterien für Warmwasserheizungen fest. Sie fordert u. a. eine angemessene Einbindung aller Regelorgane: Auch Thermostatventile sind als regeltechnische Komponente der Raumregelung verbindlich bei der Systemauslegung zu berücksichtigen. Bei der hydraulischen Dimensionierung sind Voreinstellungen oder Durchflussbegrenzer vorzusehen. Zudem verweist die Norm bei der Auslegung auf die VDI-Richtlinie 2035 (Heizungswasser), um Schäden durch Kalk und Korrosion zu vermeiden. Die VDI 2035 fordert entmineralisiertes, sauerstoffarmes Wasser mit definierten Grenzwerten. Das FM muss daher Qualität und Wasserzusatzmittel überwachen, da Herstellergewährleistungen häufig an diese Vorgaben geknüpft sind.

Nach GEG ist bei Neuinstallation oder größerer Änderung einer Heizungsanlage ein hydraulischer Abgleich durchzuführen und zu dokumentieren. Das bedeutet: Jeder Heizkörper und Strang erhält die berechnete Durchflussmenge, indem Ventilvoreinstellungen oder andere Abgleichorgane passend eingestellt werden. Das FM muss die Durchführung nachweisen und die Einstellwerte (Voreinstellwerte an Ventilen, Pumpenkennlinie, Heizkurve etc.) dokumentieren. Üblicherweise wird dies in Form eines Abgleichprotokolls oder im CAFM-System festgehalten. Der hydraulische Abgleich ist nicht nur regulatorische Pflicht, sondern entscheidend für die Effizienz: Er sichert Gleichverteilung der Wärme und verhindert Überversorgung einzelner Räume sowie unnötig hohe Pumpenenergie.

Wenn Thermostatventile schließen (z. B. weil Zimmer warm genug ist), verringert sich der Volumenstrom in diesem Strang, der Differenzdruck steigt im übrigen System. Üblicherweise dürfen herkömmliche Thermostatventile im Teillastbetrieb nicht über etwa 15 kPa Differenzdruck beaufschlagt werden, um Strömungsgeräusche zu vermeiden. Ohne Ausgleich würde ein Anstieg des Differenzdrucks an den Ventilen zu rauschenden Ventilen führen. Moderne Anlagen kompensieren dies durch automatische Differenzdruckregler oder hocheffiziente Pumpen mit Δp-Regelung. Ein Differenzdruckregler hält den Sollwert (z. B. 15 kPa) konstant und „schluckt“ überschüssigen Druck ab, wenn Ventile schließen. Bei unzureichender Reglung steigen Strömungsgeräusche und Pumpenverbrauch; spezialisierte Strangregulierventile oder geregelte Pumpen können hier Abhilfe schaffen.

Thermostatventile mit stufenloser Regelcharakteristik (Voreinstellventile oder elektronische Ventile) können die Rücklauftemperatur der Heizung deutlich senken. Niedrigere Rücklauftemperaturen erhöhen die Brennwertnutzung von Kesseln und steigern die Leistungszahl von Wärmepumpen. Beispielsweise verbessert eine Absenkung der Rücklauf- um etwa 3–5 K die Jahresarbeitszahl einer Wärmepumpe um etwa 12–18 %. Auch bei Fernwärmeanlagen verringern niedrigere Vor- und Rücklauftemperaturen die Netzverluste. Eine konsequent geregelte Raumtemperatur senkt damit Verbrauchskennzahlen (EnPI) und CO₂-Emissionen des Gebäudes.

Thermostatventile sind wartungsarm, erfordern aber regelmäßige Überprüfung. Prüfungen umfassen: Funktionskontrolle (Ventile dürfen nicht verklemmt sein), Dichtigkeit (keine Lecks im Ventilsitz oder am Fühlerelement), Stiftschutz (kein Rost, keine Kalkablagerung am Stift) und Voreinstellung (eingestellte Durchflussbegrenzung prüfen). Empfohlen wird eine jährliche Funktionsprüfung, z. B. vor der Heizperiode: Ventil auf kleinster Stufe voll öffnen und schließen, um Verkalkung zu vermeiden. Bei Feststellen von Mängeln (blockierter Stift, ausgeflocktes Füllmedium etc.) ist das Ventil zu reinigen oder auszutauschen.

Alle relevanten Daten der Thermostatventile sind in Anlagen- oder CAFM-Systemen zu erfassen: Typenbezeichnung und Hersteller, Installationsdatum, eingestellte Voreinstellwerte (Durchflussbegrenzung), Nachweis des hydraulischen Abgleichs (Berechnungen und Einstellprotokolle) sowie Wartungs- und Prüfprotokolle. Solche Dokumentationen (z. B. Abgleichprotokoll) müssen dem Eigentümer vorliegen und dienen als Nachweis für Behörden und Fördermittelgeber. Sie ermöglichen auch eine lückenlose Servicehistorie: Ändert sich der Energieverbrauch, lassen sich frühzeitig Fehler (z. B. undichte Ventile oder falsch eingestellte Pumpen) erkennen.

Eine häufige Fehlinterpretation ist, dass höhere Stufen am Thermostatventil die Heizung schneller warm machen – korrekt ist jedoch, dass sie nur eine höhere Zieltemperatur einstellen. Dauerhaft auf „Stufe 5“ zu drehen oder das Ventil unbegrenzt offen zu lassen, führt zu Energieverschwendung und Komfortverlust. Das FM sollte klare Nutzerhinweise geben: Bedienungsanleitungen, Beschilderungen an Thermostatköpfen oder Schulungen können helfen, Missverständnisse zu vermeiden. Auch die Kennzeichnung von Soll-Temperaturen oder die Bereitstellung von Temperaturspiegeln (z. B. 20–22 °C) unterstützt Mieter und Personal beim energieeffizienten Heizen.

Moderne elektronische Heizkörperthermostate bieten erweiterten Funktionsumfang: Sie verfügen über programmierbare Zeit- oder Wochenprofile, lassen sich per Funk oder App fernbedienen und können den Energieverbrauch je Raum messen. Viele Modelle erkennen offene Fenster (temperaturbedingter, plötzlicher Abfall) und schließen dann automatisch, um Wärmeverluste zu vermeiden. In einem integrierten Gebäudemanagementsystem (GLT) oder Energiemanagement (EnMS) können solche Ventile als Stellglieder fungieren: Sie empfangen Raum-Sollwerte von der Automation oder geben Ist-Temperaturen zurück. So lässt sich die Heizleistung übergeordneter Systemregler (z. B. Wetter-Leistungsregelung, Lastspitzenbegrenzung) zeitlich und bedarfsgerecht steuern.

Durch digitale Vernetzung von Thermostatventilen und Messgeräten entsteht hohe Transparenz über den Energieverbrauch einzelner Räume. Ein Gebäudemanagement-System kann Heizlast und -verteilung überwachen, Verbrauchskennwerte (z. B. Energie pro Quadratmeter) ermitteln und Lastspitzen visualisieren. Dies ermöglicht gezieltes Lastmanagement, z. B. Abschaltung ungenutzter Bereiche oder zeitgesteuertes Absenken. Solche Daten sind wichtige Kennzahlen in ISO 50001-Energiemanagement und für ESG-Berichte. Mit einem digitalen EnMS lassen sich konkrete Einsparpotenziale identifizieren und CO₂-Reduktionsstrategien ableiten. Beispielweise können automatisierte Heizungsregelungen auf Basis von Raumbedarf und Außentemperatur Signifikante CO₂-Reduktionen realisieren.

Mechanische Thermostatventile sind preisgünstig in Anschaffung, elektronische Systeme sind teurer, bieten aber Komfortfunktionen und größere Einsparmöglichkeiten. Wichtig ist der hydraulische Abgleich: Ohne ihn treten oft 15–25 % höhere Heizenergie-Verbräuche auf. Ein Austausch veralteter oder schadhaft arbeitender Ventile amortisiert sich in der Regel schnell – Beispiele zeigen, dass die Kosten für neue Thermostatventile und Abgleich sich durch reduzierte Heizkosten oft innerhalb weniger Heizperioden tragen.

Bei sachgemäßem Betrieb erreichen Thermostatventile üblicherweise eine Nutzungsdauer von etwa 15 bis 25 Jahren. Sie müssen bei Funktionsverlust (z. B. aufgrund von Kalkablagerung) oder bei einer energetischen Sanierung ausgetauscht werden. Das FM sollte diese Komponenten als langlebiges, aber auswechselbares Bauteil in die Instandhaltungsplanung gemäß DIN 31051 aufnehmen und Ersatzteilbevorratung bzw. Austauschzyklen festlegen.

Mögliche Störfälle durch Thermostatventile sind: Geräuschentwicklung (bei fehlender Druckregelung oder zu großem Differenzdruck), festsitzende Ventilstifte (meist durch Kalk oder Schmutz), Temperaturabweichungen (z. B. Thermostatkopf an einer Außenwand kühlt aus oder wird durch Sonne erwärmt), ungleichmäßige Wärmeverteilung (zu starke/regulierung der Kreisläufe) und Energieüberverbrauch (durch Dauerbetrieb des Heizkessels). Ursächlich sind häufig ein fehlender oder unsachgemäßer hydraulischer Abgleich, falsche Montage (z. B. zu nah an Vor- oder Rücklaufarmatur) oder ungeeignete Wasserqualität (VDI 2035). Das FM muss diese Risiken kennen und bei der Anlagenprüfung analysieren: Eine hohe Differenzdruckspitze deutet auf fehlende Regelung hin, undistinkte Ventile auf verschmutztes Wasser. Regelmäßige Anlagenspülung und Wasseraufbereitung nach VDI 2035 minimieren Schäden durch Ablagerungen.

Ein Austauschprogramm für Thermostatventile wird besonders empfohlen bei: Bauenergieaudits (Sanierungsempfehlungen), Umstieg auf Brennwertkessel (Nutzen niedriger Rücklauftemperatur erst durch gute Regelung) und Nachrüstung von Wärmepumpen (für optimale Jahresarbeitszahl). Auch bei KfW- oder BAFA-Fördermaßnahmen ist oft der Nachweis moderner Thermostatventile Voraussetzung. Bei Bestandsbauten kann eine gestaffelte Erneuerung (z. B. nach Wohnungsgrößen) erfolgen.

Ein ganzheitlicher Modernisierungsansatz kombiniert Ventiltausch mit anderen Maßnahmen: Neujustierung der Strangregulierventile, Anpassung der Pumpenkennlinie (z. B. auf Δp-v-Regelung) und Spülung/Entlüftung der Anlage. Nur im Zusammenspiel entsteht ein spürbarer Effizienzgewinn. Ein isolierter Ventilaustausch ohne Balancierung oder veränderte Pumpenleistung kann die Probleme eines Ungleichgewichts nur unzureichend beheben.
