Ausdehnungsgefäße und Druckhaltungssysteme in Heizungsanlagen

Für die Auslegung von Heizungsanlagen und deren Druckhaltungs-Systemen gelten Normen wie DIN EN 12828 („Heizungsanlagen in Gebäuden – Planung von Warmwasser-Heizungsanlagen“) und zugehörige Ausführungsregeln. Sie fordern die korrekte Berechnung von Ausdehnungsvolumina sowie die Ausstattung mit Sicherheitsarmaturen. Beispielsweise schreibt die Norm (und auch die VDI Richtlinie 4708‑1) vor, dass eine Wasserreserve für Anlagenverluste mindestens 0,5 % des Anlagenvolumens betragen muss (mindestens 3 l). Sicherheitsventile müssen entsprechend der Kesselleistung dimensioniert und so koordinert werden, dass bei Drucküberschreitung zielgerichtet abgelassen wird. Weiterhin sind Mindestdrücke festzulegen: Der Systemdruck am höchsten Punkt der Anlage muss den statischen Druck (aus Rohrhöhe berechnet) um eine Sicherheitsmarge übersteigen (üblich +0,3 bar über statischem Druck).

Ausdehnungsgefäße und Druckhaltungsanlagen unterliegen nach der Betriebssicherheitsverordnung (BetrSichV) und den zugehörigen Technischen Regeln (TRBS) der Prüf- und Instandhaltungspflicht. In Anhang 2 der BetrSichV sind nicht elektrisch beheizte Wärmeerzeuger und Ausdehnungsgefäße aufgeführt: Für Anlagen mit Heizwassertemperaturen bis 120 °C kann die Erst- und Wiederholungsprüfung von einer befähigten Person durchgeführt werden. Das bedeutet, dass Betreiber geeignete Fachkräfte bestimmen müssen („Anlagenverantwortliche“ bzw. „befähigte Personen“) und regelmäßig Wartungs- und Sichtprüfungen vorsehen. Alle Prüfungen (Innenprüfung des Ausdehnungsgefäßes, Ventilprüfung, Dichtheitsprüfung) sind zu dokumentieren. Zudem gelten die allgemeinen Betreiberpflichten: Regelmäßige Instandhaltungsmaßnahmen, Erstellung von Gefährdungsbeurteilungen, Unterweisung des Betriebspersonals sowie Aufrechterhaltung einer klaren Organisationsstruktur (z. B. gemäß BetrSichV/TRBS) sind Pflicht, um Gefährdungen rechtzeitig zu erkennen und zu beheben.

An den Nachspeisepunkten der Heizungsanlage müssen Wasserschutzmaßnahmen nach DIN EN 1717 umgesetzt werden. Das bedeutet im Regelfall die Verwendung eines geprüften Systemtrenners (z. B. Typ BA), der einen Rückfluss ins Trinkwassernetz verhindert. Ein fester Anschluss der Heizungsanlage an das Trinkwassersystem ohne trennertechnischen Schutz ist nicht zulässig. Nach DIN 1988-100 und DIN EN 1717 wird die Nachspeisung typischerweise über eine Abfüll- oder Nachspeisestation mit integriertem Rückflussverhinderer realisiert. Diese Systeme führen bei Druckabfall kontrolliert Frischwasser zu, halten den Anlageninnendruck konstant und werden bei Überschreitung definierter Mengen automatisch abgeschaltet.

Die Heizungswasserqualität muss den Anforderungen an Korrosionsschutz und Kalkvermeidung genügen. Entsprechend VDI 2035 und DIN EN 12828 ist das Füll- und Ergänzungswasser vorzugsweise enthärtet oder entsalzt aufzubereiten. Typische Qualitätsvorgaben sind etwa eine elektrische Leitfähigkeit < 100 µS/cm (bei entsalztem Wasser) sowie ein pH-Wert im Bereich von etwa 8,2 bis 10,0. Die Sauerstoffkonzentration soll extrem niedrig gehalten werden (VDI 2035 nennt als Richtwert < 0,1 mg/l für entsalztes Wasser). Diese Werte reduzieren Korrosionsprozesse im Anlagenkreis. In der Praxis werden daher häufig Nachspeise-Panzer, Ionenaustauscher oder Dosierpumpen mit Korrosionsinhibitoren eingesetzt, wobei entsprechende Messstellen (Leitfähigkeit, pH-Wert) vorhanden sein sollten, um die Wasserqualität kontinuierlich zu überwachen und zu dokumentieren.

Für den sicheren Anlagenbetrieb sind geeignete MSR-Funktionen vorzusehen. Übliche Messgrößen sind dabei der System- oder MAG-Druck (Manometer oder Drucktransmitter), gegebenenfalls Differenzdrücke, Temperatur sowie Füllstände. Das Facility Management sollte die Druckhaltefunktion in die Gebäudeleittechnik (GLT/BMS) einbinden, etwa nach den Empfehlungen der VDI-Richtlinie 3810 für Gebäudeautomation. Alarmmeldungen sind beispielsweise für Über-/Unterdruck (SV-Ansprechen, Pumpenausfall) einzurichten. Wichtig ist auch eine Mengenerfassung der Heizungs-Nachspeisung (mit Grenzwertüberwachung): Ein ungewöhnlich hoher Nachspeisebedarf deutet auf Leckagen oder Fehlfunktionen hin und sollte einen Alarm (z. B. Wasserleckalarm) auslösen. Alle MSR-Signale, Wartungsereignisse und Grenzwertüberschreitungen sind zu protokollieren, um Trends zu analysieren und Verantwortlichkeiten zu dokumentieren.

Im betriebsspezifischen FM-Normen- und Pflichtenregister werden die konkreten Regelwerke und ihre Anforderungen (z. B. Prüfzyklen, Zuständigkeiten, Nachweiserbringung) standort- und anlagenbezogen festgelegt.

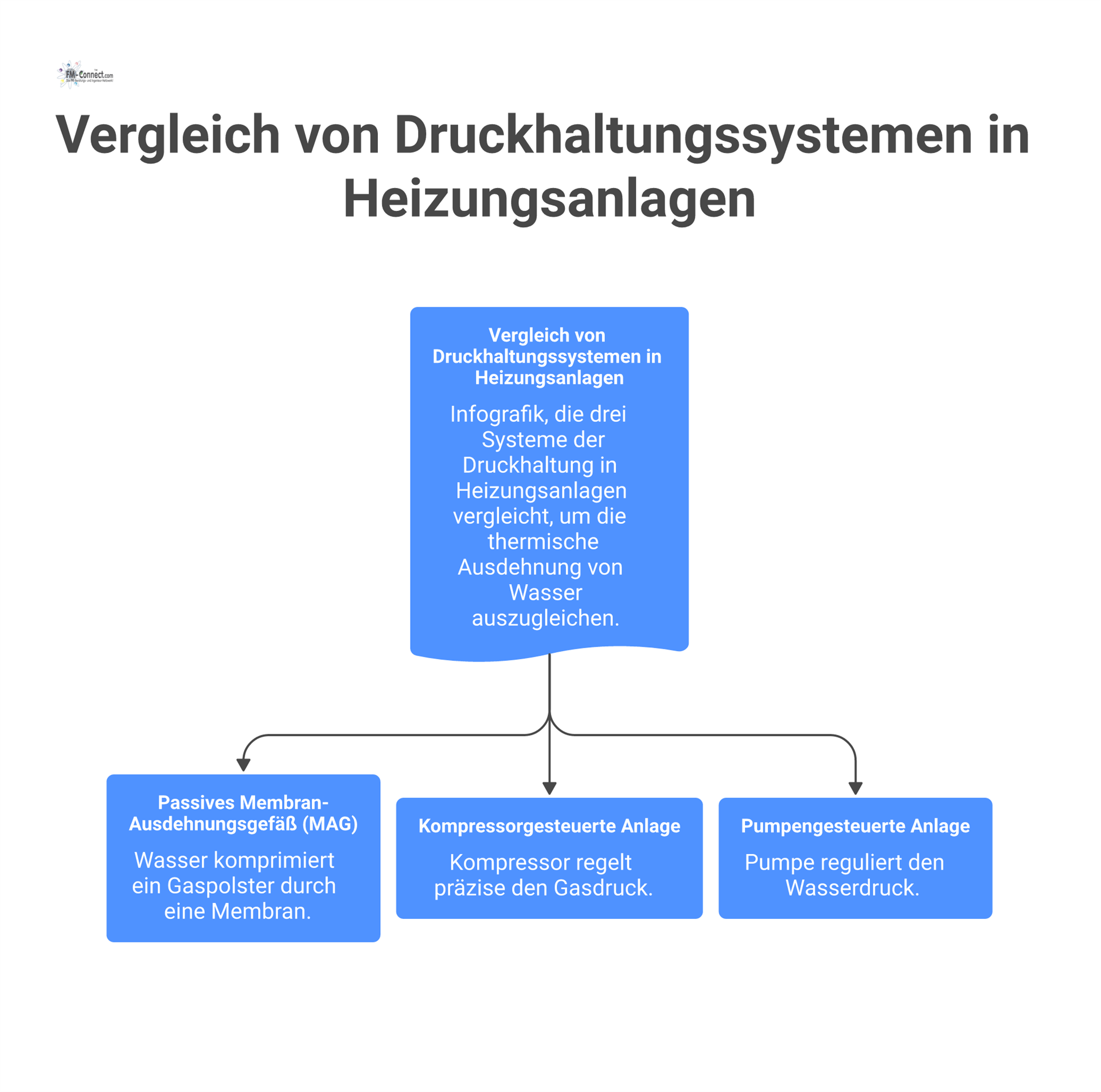

Ein Membran-Ausdehnungsgefäß (MAG) teilt sich intern in zwei Kammern durch eine flexible Membran/Blase. Auf der einen Seite befindet sich ein Stickstoffgaspolster, auf der anderen Seite steht das Heizungswasser. Bei Erwärmung drückt sich die Membran zusammen und komprimiert das Gas, wodurch das Volumenänderungswasser aufgenommen wird. Sobald das Wasser abkühlt, dehnt sich das Gas aus und drückt das Wasser zurück ins System. Geschlossene MAG (MAG-H) verhindern dabei jeglichen Kontakt von Heizungswasser und Umgebungsluft, was Sauerstoffeintrag vermeidet und so das Korrosionsrisiko minimiert. Der MAG-Vordruck (Gasfüllung) wird üblicherweise bei installiertem System mit einer Stickstofffüllung eingestellt – dieser Anfangsdruck (p₀) sollte üblicherweise etwa 0,3 bar über dem statischen Druck liegen (siehe Abschnitt 4.3). Im Anlagenaufbau werden MAGs oft am kühleren Rücklauf (nahe Pumpensaugseite) installiert, um einerseits eine ausreichende Betriebsdruckunterstützung am Hochpunkt zu gewährleisten und andererseits die Membran vor unnötig hohen Temperaturen zu schützen.

• Kompressorgesteuerte Druckhaltung: Ein (meist größeres) MAG übernimmt weiterhin den Volumenausgleich, während ein Druckluftkompressor über ein Magnetventil den Systemdruck extrem präzise regelt. Solche Anlagen halten den Druck innerhalb einer Steuergenauigkeit von etwa ±0,1 bar und können nahezu das gesamte Nennvolumen des Gefäßes nutzen. Dies ermöglicht den Einsatz auch in sehr großen Anlagen (bis in den Megawatt-Bereich).

• Pumpengesteuerte Druckhaltung: Ein Druckhaltungsautomat mit Kreiselpumpe (oder Relativdruckhalter) sorgt auf der Wasserseite für Druckregulierung. Hier ist das MAG im Ruhezustand drucklos, und eine Pumpe fördert Wasser bei Druckabfall zurück ins System. Der Regelbereich liegt etwa im Bereich ±0,2 bar, und auch hier kann nahezu die gesamte Gefäßkapazität für Ausdehnungswasser genutzt werden.

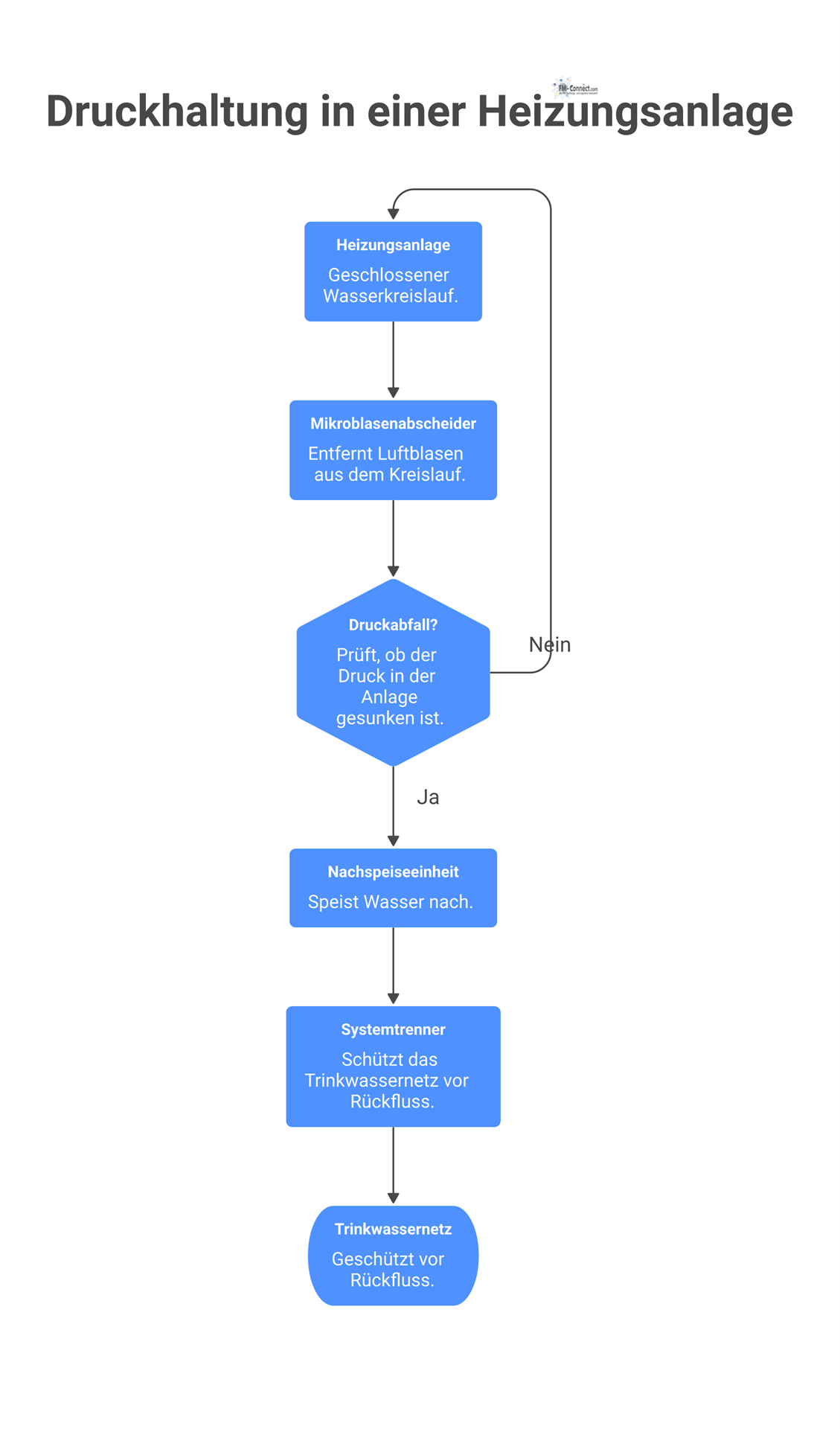

Solche aktiven Druckhaltesysteme enthalten in der Regel Füllventile, Drucksensorik und gegebenenfalls automatische Nachspeisefunktionen. Durch die aktive Regelung werden stabilere Betriebsdrücke erreicht, was in großen oder empfindlichen Anlagen vorteilhaft ist. Typischerweise werden diese Systeme (Pumpen oder Kompressoren) in zentralen Technikräumen installiert, wobei ein Sicherheitshinweis gilt: Unabhängig von der Druckhaltung muss am höchsten Punkt der Anlage stets ein Mindestdruck (z. B. 0,3 bar über dem statischen Druck) sichergestellt sein.

Ein Nachspeiseaggregat versorgt bei Druckabfall kontrolliert Ergänzungswasser. Es besteht meist aus einem elektromechanischen Füllventil, einer Druck- und Durchflussüberwachung und einem integrierten Systemtrenner (z. B. Typ BA gemäß DIN EN 1717). Bei abfallendem Systemdruck öffnet das Nachspeiseventil, um das Druckband (Vordruck bis max. Betriebsdruck) wiederherzustellen. Die Nachspeisemenge wird gezählt und protokolliert. Erreicht die Nachspeisemenge voreingestellte Grenzen, wird ein Leckalarm ausgelöst und die Zufuhr unterbrochen. Der Systemtrenner verhindert dabei einen Rückfluss aus der Heizungsanlage ins Trinkwassernetz. Qualitäts- und Hygienekontrollen erfolgen über Probenentnahme oder Inline-Messung (z. B. Leitfähigkeitssensor) sowie Prüfintervalle für die Sicherungsarmaturen. Zusätzlich können Dosierpumpen für Korrosionsinhibitoren und Wasserfilter in die Nachspeisestation integriert sein, um direktes Konditionieren des Nachspeisewassers zu ermöglichen.

Die Auslegung eines Druckhaltungs- bzw. Ausdehnungssystems beginnt mit der Erfassung grundlegender Kenndaten: Gesamtanlagenvolumen, minimaler und maximaler Vor- und Rücklauftemperaturen, sowie statische Rohrhöhe (Höhenunterschied zwischen oberstem und tiefstem Punkt). Hinzu kommen die zulässigen Druckgrenzen aller Komponenten (maximaler Betriebsdruck, Sicherheitseinlassdruck des Ventils) und das gewünschte Betriebsdruckband. Anhand dieser Größen wird das erforderliche Ausdehnungsvolumen berechnet: $V_E = V_S \times e(t_{min}, t_{max})$, wobei $V_S$ das Volumen des Systemwassers und $e$ der Ausdehnungskoeffizient ist. Typischerweise erfordert eine Temperaturdifferenz von z. B. 20 °C auf 80 °C einen Ausdehnungsfaktor um 8 %. Zusätzlich wird eine Wasserreserve (mind. 0,5 % von $V_S$) für Leckverluste berücksichtigt.

Der statische Druck (Hydrostatischer Druck $p_{st}$ in bar = Höhenunterschied in Metern ÷ 10) bestimmt den Grunddruck in Ruhezustand. Für den obersten Punkt der Anlage muss dieser statische Druck plus Sicherheitsmargen vorliegen. Regelwerke empfehlen, dass der niedrigste Sollwert der Druckhaltung (Anfangsdruck $p_F$) mindestens 0,3 bar über dem statischen Druck liegen sollte. Damit ist automatisch am gesamten Heizkreis ein Überdruck von min. 0,6 bar garantiert, was Kavitation und Luftansaugung verhindert. Zudem werden für den Pumpenbetrieb üblicherweise 0,3–0,5 bar als Puffer vor dem Mindestdruck des MAG einkalkuliert, um bei Volumenänderungen oder Leckage zeitweise Druckverluste abzufangen.

Im Membranausdehnungsgefäß wird der Gas-Vordruck $p_0$ (bei Wasserdruck = 0) so eingestellt, dass er dem statischen Druck in Nennhöhe (plus Sicherheitsmarge) entspricht. Typischerweise lässt man das MAG auf der Höhe seiner Montage (Rücklauf am Kessel) mit Stickstoff auf einen Druck von $\approx 0{,}3\,$bar über statischem Druckniveau befüllen. Der Fülldruck $p_F$ (Arbeitsdruck ohne Erwärmung, typischerweise etwa gleich dem statischen Druck) stellt den unteren Betriebsdruck ein und definiert damit die Wasservorlage (Mindestwasser im MAG). Dieser untere Sollwert (Anfangsdruck) sollte wie oben erläutert etwa 0,3 bar über dem reinen statischen Druck liegen, um ausreichend Unterdruckreserve zu haben. Alle Einstellwerte müssen dokumentiert und nach Inbetriebnahme plombiert oder mechanisch gesichert werden. Ein fehlender oder zu niedriger Vordruck würde zum Volllaufen des Gefäßes mit Wasser führen, während ein zu hoher Vordruck verhindern würde, dass überhaupt Heizungswasser ins MAG eingedrückt wird – beides führt letztlich zur Funktionslosigkeit des Systems.

Das Nennvolumen $V_N$ des Ausdehnungsgefäßes wird aus dem ermittelten Ausdehnungsvolumen $V_E$ multipliziert mit einem Druckfaktor ($DF$) berechnet, der von den Betriebsdrücken abhängt. Praktisch werden zur Auslegung oft Hersteller-Tools verwendet. Dabei ergibt sich häufig, dass nur etwa 30 % des Nennvolumens für die Wasseraufnahme genutzt werden können. Beispiel: Bei höheren Anlagendrücken (≥ 3 bar) steigt der Druckfaktor erheblich, sodass das Gefäß deutlich größer ausfallen muss als das reine $V_E$. Kriterien für die Gefäßwahl sind Membranqualität (Material, Temperatureinsatz), maximale Druckstufe des MAG, Bauform und Montageoptionen. Das Gefäß darf weder überfüllt noch durch zu hohe Betriebstemperatur (oben üblicherweise max. 70 °C an der Membran) beschädigt werden. Die Herstellerangaben (z. B. maximaler Betriebsdruck, erforderlicher Vordruck für ein gegebenes Anlagenschema) sind zwingend zu beachten und gehören zur Dokumentation.

Die Wahl zwischen statischer (MAG) und aktiver Druckhaltung hängt von Anlagengröße, Dynamik und Verfügbarkeitsanforderungen ab. Für kleine und mittlere Anlagen (bis ~300 kW, max. 3 bar) ist ein statisches MAG-System am wirtschaftlichsten. Ab einer gewissen Größe und bei Bedarf hoher Driftsicherheit oder sehr konstanter Druckanforderung kommen dynamische Systeme (Pumpendruckhalter oder Kompressordruckhalter) zum Einsatz. Praktische Kriterien sind zudem die Häufigkeit notwendiger Nachspeisung (bei mehr Leckagen oder Großanlagen oft akt. System bevorzugt), die Redundanzanforderungen (z. B. Parallelschaltung mehrerer MAG oder Doppelpumpen) und die Risikoklasse des Objekts (Krankenhaus, Datacenter → höhere Verfügbarkeit).

In der Sicherheitskette müssen alle Komponenten aufeinander abgestimmt sein. Das Sicherheitsventil ist auf den maximal zulässigen Betriebsdruck der Anlage eingestellt und entsprechend dimensioniert (Ansprechdruck, Leistung für Volumenstrom bei Auslösung). Die Abblaseleitung muss möglichst kurz zu einem sicheren Ort führen (gekühlt, dichtig) und darf bei Überdruck kein anderes Bauteil gefährden. Absperrventile vor und nach dem MAG oder Nachspeisesystem sollen verriegelbar bzw. plombierbar sein, um Fehlbedienung zu vermeiden. Zusätzlich sind einschlägige Mess- und Prüfarmaturen einzusetzen: Manometer oder Transmitter zur Druckkontrolle, Ablass- und Prüfanschlüsse am MAG, Handauslauf oder Teststutzen an Nachspeiseregler. Jede Armatur muss gemäß DIN EN 12828 bzw. Herstellerangaben an der richtigen Stelle angeordnet sein. Fehlende oder nicht konforme Absperrungen und Unklarheiten in der Leitungskonfiguration führen zu Sicherheitsrisiken (z. B. beim Austauschen der Membran oder der Wartung des SV).

Die Schnittstelle zur Wasseraufbereitung betrifft vor allem die Aufbereitung des Nachspeisewassers. In vielen Anlagen wird das Nachspeisewasser über Enthärtungs- oder Entsalzungsanlagen geführt und mit Korrosionsinhibitoren ergänzt. Daher sollte die Nachspeisestation elektrische Leitfähigkeitsmesser und ggf. pH-Sensoren integrieren, um Grenzwerte zu überwachen. Für Betreiber wichtig: Die Verantwortlichkeiten für Wasseraufbereitung und Nachspeisewasserqualität müssen klar geregelt sein (z. B. FM-Eigenleistung, Fremdfirma oder Hauswasserversorger). Bei Überschreiten von Qualitätsgrenzwerten (Leitfähigkeit, Härte, pH) ist eine sofortige Meldung an den Betreiber und gegebenenfalls eine Unterbrechung der Nachspeisung vorzusehen.

Die Anbindung des MAG oder der Druckhalteeinheit erfolgt über eine Armaturenstrecke mit allen notwendigen Absperr-, Prüf- und Entleerungsvorrichtungen. Üblicherweise enthält sie eine Abschieber/-abschraubung am Füll- und Entleeranschluss, einen Absperrhahn am Zuleitungseinlass sowie ein Entleer- oder Ablassventil für Wartungszwecke. Für Nachspeiseregler sind Absperrventile vor und hinter dem Magnetventil und ggf. ein Eintauchbehälter mit Entleerung vorgesehen. Manometer oder Drucktransmitter sind in beide Druckbereiche (MAG-Wasserseite und System) integriert und mit Prüfanschlüssen verbunden. Alle Ventile und Armaturen müssen so positioniert sein, dass im Betrieb oder bei Wartung die Bedienung sicher möglich ist (z. B. Sicherheitsverriegelung gegen Fehlbedienung an kritischen Absperrungen). Die Anordnung von Thermometern und Messfühlern erfolgt nach Herstellerangaben (z. B. vorgeschriebener Einbauort im Rohrnetz). Zugänglichkeit heißt hier, dass Bedien- und Messpunkte arbeitsschutzkonform erreichbar sind (z. B. nach ASR A2.1).

Das Ausdehnungsgefäß bzw. die Druckhalterstation wird auf einer tragfähigen, ebenen Fläche montiert (Boden oder Wand). Dabei sind die Traglasten zu prüfen (Gerätlast plus statischer/dynamischer Rohrleitungsdruck). Eine Gitterrostwanne oder Tropfschale unter dem Gefäß ist empfehlenswert, um im Leckagefall austretendes Wasser aufzufangen. Bei Einbau in Racks oder Metallgestellen muss eine ausreichende Korrosionsschutzbeschichtung vorhanden sein. Falls Kondensatbildung (z. B. an Druckhaltepumpen) oder Korrosionsgefahr besteht, sind spezielle Abdeckungen oder Beschichtungen vorzusehen. Halterungen, Schellen und Dämpfer sollen Vibrationen und Stöße vermeiden. Schließlich ist die Beschriftung aller Komponenten (Gefäßtyp, Druckstufe, Einstellung) dauerhaft und gut lesbar anzubringen.

Bei sicherheitskritischen Anlagen (z. B. Rechenzentren, Krankenhäuser) ist eine hohe Verfügbarkeit oberstes Gebot. Hier empfiehlt sich ein Redundanzkonzept: Parallelschaltung zweier Ausdehnungsgefäße mit Umschaltventilen oder Dualpumpen-Systeme mit zwei voneinander unabhängigen Druckhaltepumpen. Ein Bypass oder redundanter Druckhalteautomat sichert den Betrieb, falls ein Gerät ausfällt. Ersatzteile (z. B. Membrane, Ventile, Steuerplatinen) müssen vorgehalten oder sehr kurzfristig lieferbar sein. Die Umschaltlogik (manuell oder automatisiert) gehört klar dokumentiert. Verantwortlichkeiten für Umschalten und Wartung sind festgelegt: Im Fehlerfall muss sofort zum Ersatzbetrieb gewechselt und der Ausfall zügig behoben werden, um die Anlagenverfügbarkeit nicht zu gefährden.

Für die Gebäudeautomation sind wesentliche Mess- und Alarmelemente bereitzustellen. Dazu gehören mindestens: anlagenseitiger Druck (optional Differenzdruck), Signale für Ansprechen des Sicherheitsventils, Status der Druckhalterpumpe/des Kompressors (Störung), elektrische Signale der Nachspeiseeinheit (Ventil offen, Meldung bei Grenzwertüberschreitung), sowie ein Leckagemelder im Gefäßbereich. Diese Signale sollten in definierten Alarmklassen (Hinweis, Störung, Gefahrenmeldung) verarbeitet werden. Beispiel: Unterschreitung des Soll-Drückbereichs kann als Störmeldung mit Eskalationszeit versehen sein, während wiederholtes SV-Ansprechen als Warnung für Wartungsbedarf gilt. Die Alarmlogik regelt, wer wann kontaktiert wird (Betriebsdienst, externes Service), und ob automatisch die Anlage stillgesetzt wird. Außerdem sind Trendaufzeichnungen wichtig: Kurvendiagramme oder Reports über Druckentwicklungen und Nachspeisemengen helfen, Leistungseinbußen früh zu erkennen und Wartungsbedarf abzuleiten.

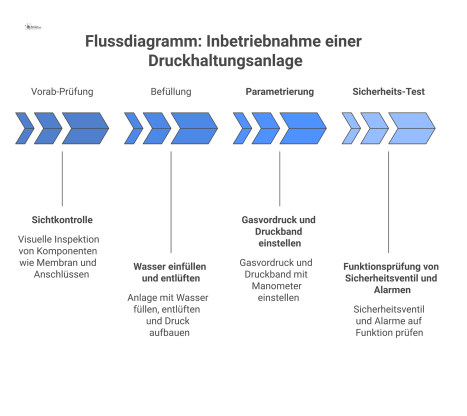

Die Anlage wird schrittweise befüllt: Zunächst wird gefiltertes Wasser langsam eingeleitet, während an allen Entlüfterstellen (manuelle Entlüfter am Hochpunkt, automatische Schnellentlüfter) Luft kontrolliert entweichen kann. Nach jeder Füllstufe wird der Druckaufbau geprüft und nach dem vollständigen Erstbefüllen die Anlage belüftet (siehe Abschnitt 3.4). Dabei ist sehr darauf zu achten, keinen Sauerstoff einzutragen: Befüllwasser sollte inert (enthärtet) und ggf. mit Inhibitor versetzt sein. Anschließend wird kontrolliert und schrittweise auf Normalbetriebsdruck aufgepumpt.

Nach der Befüllung wird der Gasvordruck im MAG auf den Sollwert eingestellt (z. B. über ein Ventil am Gefäß). Dazu wird die Anlage in den Druckentlastungsmodus versetzt (Ventile dicht), und mit einer geeichten Manometerpumpe wird Stickstoff auf den gewünschten Vordruck (z. B. statischer Druck + 0,3 bar) gefüllt. Hierbei sind genaue Druckmessgeräte und – falls gefordert – Plombierungseinrichtungen zu verwenden. Die eingestellten Werte (Vordruck $p_0$, Fülldruck $p_F$, Betriebsenddruck $p_e$) sind in einem Protokoll festzuhalten. Soll-/Ist-Abweichungen (z. B. zu hoher Gasverlust oder Leckagen während des Aufpumpens) werden dokumentiert. Anschließend werden die Druckstufengrenzen (Anfangsdruck, Enddruck) mit getrennten Manometern oder Transmittern überprüft und gegen Sollvorgaben abgeglichen. Alle kritischen Einstellungen sollten plombiert werden, um unbeabsichtigte Änderungen auszuschließen.

Im Rahmen der Inbetriebnahme sind alle Sicherheitsfunktionen zu prüfen. Dazu gehört ein Probelauf des Sicherheitsventils (möglichst drosselfrei entlüftet) bei definiertem Prüfdruck, um sicherzustellen, dass es bei Ansprechdruck korrekt öffnet (während die Anlage hydraulisch gesichert ist). Parallel wird getestet, ob Drucksensoren bzw. Manometer die richtigen Signale bei Druckschwankungen liefern. Etwaige Alarmschwellen in der Gebäudeleittechnik (Unter-/Überdruck, Störung in der Druckhalteeinheit) werden simuliert und die Alarmierungsketten validiert. Bei Anlagen mit digitaler Nachspeiseüberwachung führt man eine Funktionskontrolle durch: Der Nachspeisealarm (Volumen-Grenze) muss auslösen und die Nachspeisung sperren, wenn die voreingestellte Menge überschritten wird. Alle durchgeführten Funktionstests sind in einem Inbetriebnahmeprotokoll (mit Unterschriften) zu erfassen.

Zur FM-Abnahme werden alle relevanten Unterlagen zusammengeführt und übergeben. Dazu gehören: Hydraulikschemata und Stromlaufpläne der Anlage, technische Datenblätter der verwendeten Komponenten, Einstell- und Parametrierlisten (Vordruck, Fülldruck, Soll-Betriebsdruck), alle Inbetriebnahme- und Prüfprotokolle (SV-Prüfung, Manometerabgleich, Dichtheitsprüfung des MAG etc.), Wartungspläne (Intervalltabellen, Checklisten), Nachweise über die Wasserqualität der Erstbefüllung sowie die Gefährdungsbeurteilung für die Druckanlage. Ebenfalls Teil der Dokumentation ist die Betreiber-/Delegationsmatrix (wer ist Anlagenverantwortlicher, wer befugte Person) sowie Informationen zu Schulungen und Unterweisungen. Alle Unterlagen müssen revisionssicher archiviert werden (z. B. in einer Anlagenakte oder CAFM/DMS) und dürfen späteren Audits oder Inspektionen nicht entzogen werden.

Im Routinebetrieb ist die Stabilität des Anlagendrucks der wichtigste Indikator. Typische FM-KPIs sind: Nachspeisemenge pro Zeiteinheit (absolut oder als Prozent des Anlagenvolumens), die eine Luftdichtigkeit anzeigt; Anzahl der Druckalarme (Unter-/Überdruck) als Maß für Störungsfrequenz; sowie Kennzahlen wie MTBF/MTTR der Druckhalteeinheit. Eine absehbare Zunahme des Nachspeisebedarfs deutet auf ein Leck oder Membranversagen hin. Daher werden diese Werte regelmäßig (z. B. monatlich) geprüft und grafisch ausgewertet. Treten Schwankungen außerhalb eines definierten Rahmens auf, löst das eine Fehlersuche aus.

Folgende kritische Alarmbedingungen sind zu definieren: Unterschreitung des Minimaldrucks (z. B. < anfänglicher Vordruck), Überschreitung des Maximaldrucks (SV-Ansprechdruck), Ausfall der Druckhaltepumpe/des Kompressors, zu hohe Nachspeisefrequenz (Hinweis auf Leckage), und Leckagesensor-Alarm. Bei Auftreten wird sofort reagiert: Ein Unterdruckalarm erfordert zumeist sofortiges Abschalten und Kaltwasserstoppen, ein Überdruckalarm das Schließen der Befüllventile. Protokolliert werden alle Alarme mit Datum/Uhrzeit. Es sind klare Eskalationswege festzulegen: Wer verständigt wird (z. B. 1st-Level-Support, Bereitschaftsdienst, externe Fachfirma) und welche Zeitfenster für Reaktionen gelten. Bei sicherheitsrelevanten Zuständen (z. B. geöffnete Sicherheitsventile, großvolumige Leckage) müssen zusätzliche Sofortmaßnahmen (Evakuierung, Kaltabschaltung) laut Betriebskonzept eingeleitet werden.

• Regelmäßiges Ansprechen des Sicherheitsventils: Meist durch zu kleine MAG-Dimensionierung oder zu hohen Vordruck. Ursachen können auch falsche Ventileinstellungen oder defekte Druckfühler sein. Typisches Symptom ist hoher Wasserverbrauch.

• Unzulässiger Druckabfall: Kann durch Leckagen (geschweißte Leitungen, Ventile) oder defekte Entlüfter entstehen. Luft im System (z. B. wegen schlechter Entlüftung) führt zu Kavitation und Druckverlust. Ein häufiges Anzeichen sind klopfende Geräusche.

• Gaspolsterbildung / Geräuschbildung: Luftbläschen können sich an Tief- oder Hochpunkten sammeln. Verursacht Durchflussgeräusche und sinkt die Heizleistung. Meistens ist die Entlüftung fehlerhaft.

• Membranbruch oder Leck im MAG: Symptome sind plötzliches Nachsetzen des Druckhalters oder starker Druckabfall. Eine Undichtigkeit im Gefäß führt zum ständigen Auf- und Abpumpen oder Wasserverlust.

• Fehlfunktion der Nachspeisung: Etwa klemmendes Magnetventil oder defekte Füllstandssonde verhindern die Druckstützung. Anzeige ist unerwartetes Unterschreiten des Soll-Drucks bei intaktem MAG.

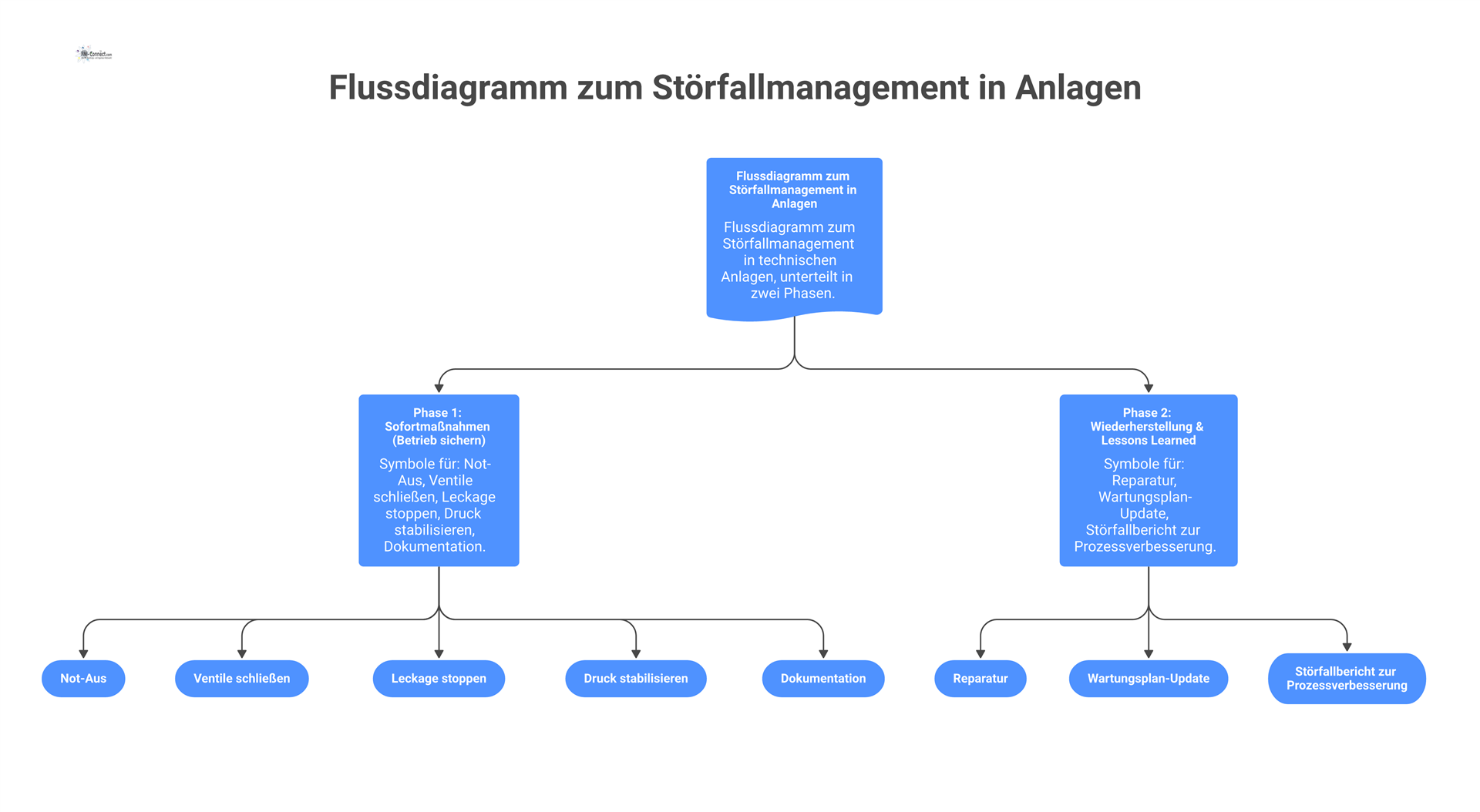

Nach Sicherung des Betriebszustands wird die Fehlerursache systematisch behoben (Reparatur defekter Komponenten, Nachjustierung der Druckwerte, Austausch beschädigter MAG-Membranen). Basierend auf den Erkenntnissen erfolgt eine Aktualisierung des Wartungsplans und gegebenenfalls eine Überarbeitung der Auslegung oder der Einstellwerte (z. B. Anlage größer dimensionieren, bessere Entlüftung einbauen). Abschließend wird ein Störfallbericht erstellt, in dem Ursachen, durchgeführte Maßnahmen und Empfehlungen dokumentiert werden. Diese „Lessons Learned“ fließen in die Betriebsanleitung und das Ausbildungsverzeichnis ein, um Wiederholungsfehler zu vermeiden.

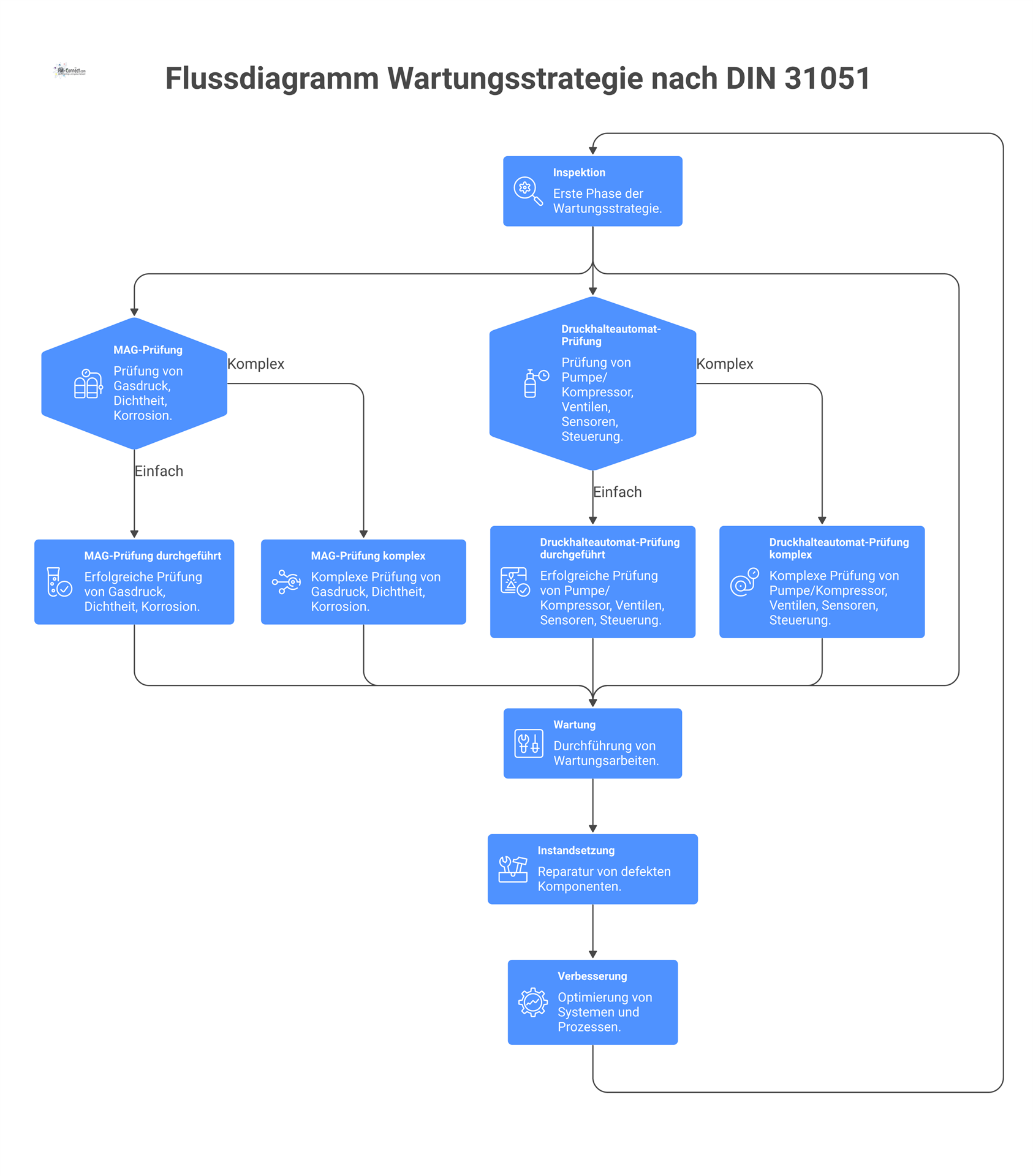

Die regelmäßigen Wartungsarbeiten am Membran-Ausdehnungsgefäß umfassen insbesondere: Kontrolle des Gasvordrucks (alle 1–2 Jahre) und ggf. Nachfüllen von Stickstoff, Prüfung auf äußere Lecks (Dichtheit prüfen), Sichtkontrolle auf Korrosion oder Ablagerungen am Gefäß. Die Absperr- und Ablassarmaturen werden auf Funktion geprüft. Ein Membranversagen kann indirekt durch plötzlichen Druckabfall oder unkontrolliertes Nachspeisen erkennbar sein; falls Verdacht besteht, muss das MAG abgebaut und genauer geprüft werden. Befestigungen und Anschlussgewinde werden auf Korrosionsschutz und festen Sitz kontrolliert.

Bei pumpen- oder kompressorgesteuerten Druckhaltesystemen sind die Wartungsschritte umfangreicher: Pumpe bzw. Kompressor werden auf Geräuschentwicklung, Verschleiß und Schmierzustand geprüft. Regelventile und Überströmventile werden justiert und gereinigt. Sensoren für Druck und Durchfluss sind zu kalibrieren oder zu überprüfen. Die Nachspeiseeinstellungen (Sollwerte und Sperrwerte) werden kontrolliert. Elektronische Steuerungen (falls vorhanden) werden auf Softwareversion und korrekte Parameter überprüft. Es empfiehlt sich gelegentlich ein Notbetriebstest (z. B. Umstellung auf manuelle Pumpe) zur Sicherstellung der Redundanz.

Für alle wichtigen Komponenten ist ein Ersatzteilplan zu erstellen. Kritische Teile sind: Membranen (begrenzte Lebensdauer), Sicherheitsventile, Drucktransmitter, Regelventile sowie Steuerungskomponenten. Die Bevorratung richtet sich nach Lieferzeiten und Ausfallfolgen: Mindestens ein Austausch-MAG (gleicher Typ) oder eine Ersatzmembran sollte verfügbar sein. Übliche Austauschzyklen (Membran oft alle 8–12 Jahre) helfen, präventiv zu handeln. Elektronische Steuerungen sollten ebenfalls auf Obsoleszenz geprüft werden: Werden Baugruppen nicht mehr hergestellt, sind moderne Alternativen oder Updates einzuplanen.

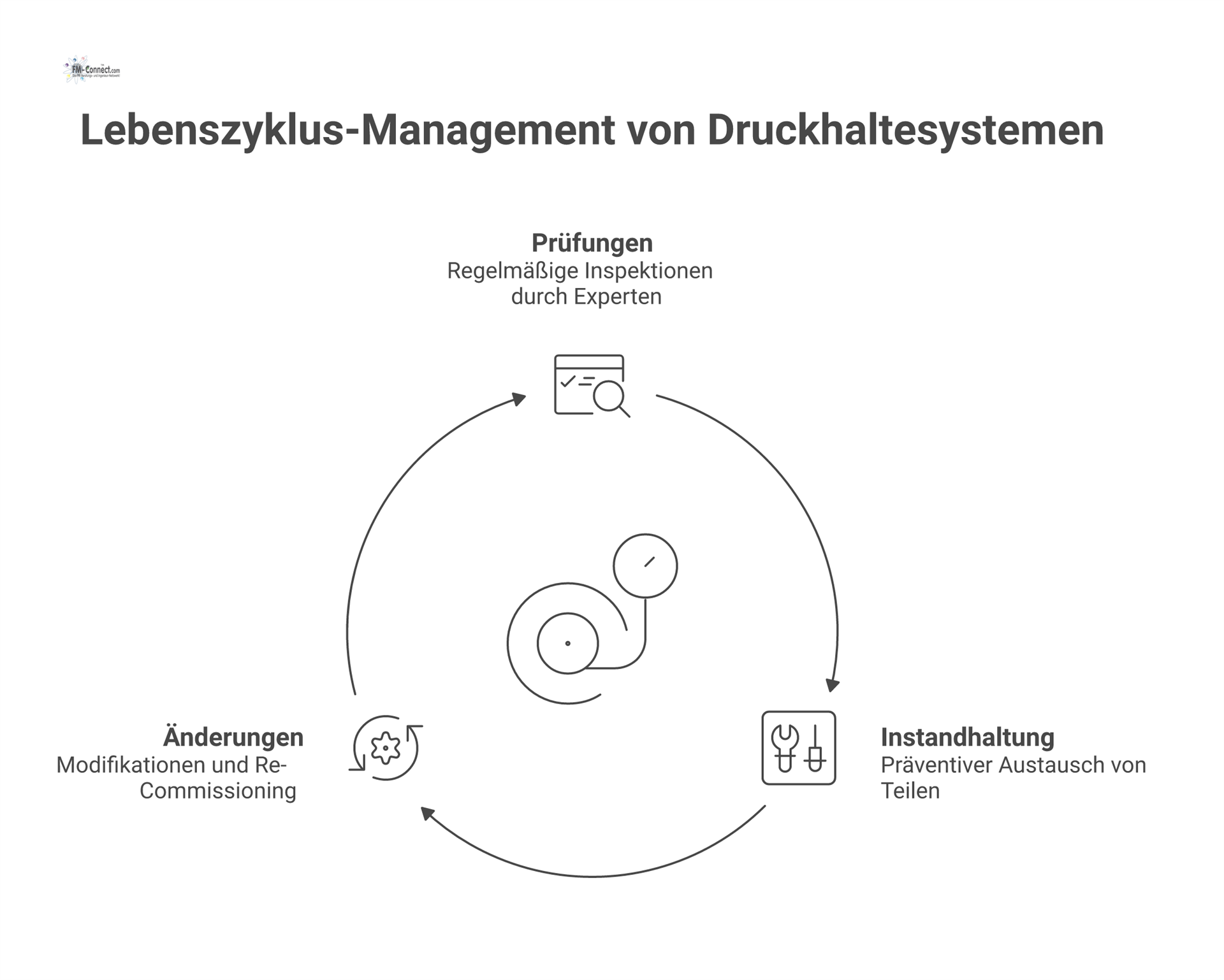

Jede Änderung an der Druckhaltung (z. B. Modifizierung des Ausdehnungsvolumens, Austausch eines Reglers oder Nachspeiseventils, Änderung der Steuerlogik) bedarf eines förmlichen Änderungsmanagements. Nach Risikoabschätzung und Freigabe wird eine Überarbeitung der Dokumentation vorgenommen und eine erneute (teilweise) Inbetriebnahmeprüfung durchgeführt. Dabei sind Vordruck, Druckprofil und Alarmfunktionen erneut zu verifizieren. Nach Abschluss wird das System als re-commissoned betrachtet und in die regulären Wartungszyklen zurückgeführt.

An der Schnittstelle zum Wärmeerzeuger werden Pumpenposition und hydraulischer Abgleich berücksichtigt. Der neutrale Druckpunkt liegt oft im Rücklauf nach der Pumpe. Beim parallel geschalteten Mischerschaltungen (z. B. System und Kessel) sollten die Druckhalte-Gefäße so dimensioniert werden, dass beide Kreise versorgt bleiben. Ebenso sind Temperaturregime zu beachten: Moderne Brennwertkessel arbeiten mit niedrigen Rücklauftemperaturen, was Vorteile für MAG-Lebensdauer bringt. Für die Gesamtanlage ist sicherzustellen, dass durch den Ausdehnungsverkehr keine Beeinträchtigung des Kesselbetriebs eintritt (z. B. keine Rückzirkulation durch Überlaufventile, kein Unterspülen des Brenners).

Die Wasseraufbereitung (Enthärtungsanlage, Inhibitorzugabe) wird technisch meist in Nähe des Nachspeisepunkts eingebunden. Die Verantwortlichkeiten dafür (Regeneratversorgung, Verbrauchskontrolle) können durch Wasserwerksvertrag oder FM-Dienstvertrag geregelt sein. Übliche Anforderungen: Einhaltung der angegebenen Grenzwerte (Härtegrad, Leitfähigkeit, pH). Üblicherweise gibt es jährliche Prüfungen durch ein Labor: Gelangen Abweichungen zutage, sind Sofortmaßnahmen (z. B. Nachdosieren von Inhibitor) einzuleiten. Zwischen FM und chemischem Dienstleister wird ein Probeplan mit Übergabepunkten definiert.

Im Sicherheitskonzept des Gebäudes müssen Gefährdungsbeurteilungen die Bereiche Druck und heiße Medien berücksichtigen. So sind z. B. die Abblaseleitung des Sicherheitsventils in einen gesicherten Auffangraum zu führen (Richtwert: 0,5 m³ Gefäßvolumen bei Notentleerung). Steht das MAG z. B. in Aufenthaltsbereichen, sind Unterlegwannen und Leckagesensoren (mit Alarm) vorzusehen. Brandschutz und thermische Wirkungen sind indirekt relevant: In heißen Umgebungen (z. B. Kesselraum) soll das Gefäß durch Hitzeschutz vor Schäden geschützt werden. Notkühlsysteme sind bei sehr großen Sicherheitsventilen ggf. zu planen. Alle Mitarbeiter und Dienstleister müssen entsprechend eingewiesen werden, damit das Gerätetraining (z. B. Umgang mit druckbeaufschlagten Bauteilen) Teil der ASR-Unterweisungen ist.

Facility Management vergibt typischerweise Leistungen an Fachfirmen (Heizungsbauer, M+E-Dienstleister). Die Schnittstelle wird über Leistungsverzeichnisse und Wartungsverträge gesteuert: Leistungsbeschreibung, Qualifikationsanforderungen (z. B. „befähigte Person“ für Prüfungen), Prüfdokumentation und Reaktionszeiten (SLA) sind festzuhalten. Der Lieferant muss neben Wartung auch Prüfberichte und revisionssichere Protokolle liefern. Klare SLAs (z. B. maximale Störungsbearbeitungszeit, Anzahl jährlicher Prüfungen) und KPI (z. B. Verfügbarkeit des Druckhaltesystems, termingerechte Durchführung der Wartungen) gehören in den Vertrag. Serviceeinsätze sind in CAFM-Systemen zu buchen, damit die Historie vollständig bleibt.

Die Druckhaltung und Nachspeisung wird in der Anlagenakte oder im CAFM-System unter einem eigenen Bereich geführt. Wesentliche Bestandteile: Datenblätter (MAG, Pumpen, Ventile), aktuelle Hydraulikschemata mit allen Druckhalteeinbindungen, alle geprüften Einstellwerte (Vordruck, Fülldruck, SV-Ansprechdruck), Inbetriebnahme- und Messprotokolle (SV-Test, Dichtheit, Druckmessungen), Störungsberichte, Wartungsberichte und Versionsstände der Anlagenparameter. Änderungen an der Anlage (Umbauten, neue Komponenten) werden ebenfalls dokumentiert und im Revisionsschema eingetragen. Eine laufende Historie aller Prüf- und Wartungsvorgänge ist unabdingbar für die Nachweisführung.

Die FM-Abteilung erstellt regelmäßig Berichte: Mindestens monatlich werden Nachspeisemengen und Alarmereignisse ausgewertet und an das Management berichtet. Einmal jährlich findet eine Überprüfung aller Druckparameter statt (z. B. Statik, Vordruck) inklusive Abgleich mit Vorjahreswerten. Checklisten für interne Audits (z. B. vor ISO-Zertifizierungen) fassen systematisch alle Prüffelder zusammen. Ergebnisse aus behördlichen oder versicherungsbasierten Prüfungen (z. B. BetrSichV, Versicherungsauflagen) werden archiviert und integriert. So lässt sich jederzeit ein lückenloser Nachweis über Betriebssicherheit und Compliance führen.

Geeignete Kennzahlen umfassen: Nachspeisemenge (Liter/Monat und als % des Anlagenvolumens), Anzahl Druck-Alarmereignisse (z. B. Unter- oder Überdruckanflüge), Sicherheitsventil-Ansprechen (z. B. Ereignisse/Jahr), Verfügbarkeit oder MTBF (mittlere Zeit zwischen Ausfällen) des Druckhaltesystems. Auch die Wasserqualität kann als KPI dienen, falls ein Monitoring-Programm besteht (z. B. Häufigkeit der Inhibitor-Nachdosierung). Trendanalysen dieser Kennzahlen helfen, Abweichungen früh zu erkennen und geben Entscheidungshilfen für Investitionen oder veränderte Wartungsstrategien.
