Hydraulisches Verteilnetz

Für Planung, Errichtung und Änderung gelten die anerkannten Regeln der Technik. Dies umfasst einschlägige DIN-/EN-Normen für Heizungsanlagen und Rohrleitungsbau sowie Hersteller- und Systemvorgaben. Ein Beispiel ist die VOB/C – DIN 18380, die für jede Heizungsanlage einen hydraulischen Abgleich vorschreibt. Im Betrieb und in der Instandhaltung bildet die DIN 31051 die Leitlinie, indem sie Wartung als Kombination von Inspektion, Wartung, Instandsetzung und Verbesserung definiert. Anforderungen an Energieeffizienz und Dämmung leiten sich aus gesetzlichen Vorgaben wie dem Gebäudeenergiegesetz (GEG) ab; dieses schreibt beispielsweise Mindestdämmstandards für Heizungsrohre vor (u. a. 100%-Dämmung für alle warmen Leitungen). In der Arbeitssicherheit ist eine Gefährdungsbeurteilung vorgeschrieben, so etwa nach § 3 Betriebssicherheitsverordnung (BetrSichV), und es sind sichere Arbeitsverfahren (z. B. Freigaben, LOTO-Logiken) zu etablieren. Im Brandschutz gelten Anforderungen aus dem Gebäude-Bauordnungsrecht und der Muster-Leitungsanlagen-Richtlinie (MLAR) bzw. landesspezifischen LAR; Rohrdurchführungen müssen mit geprüften Brandschutzabschottungen versehen werden und der Leitungsführung in Rettungswegen sind besondere Vorgaben zu beachten.

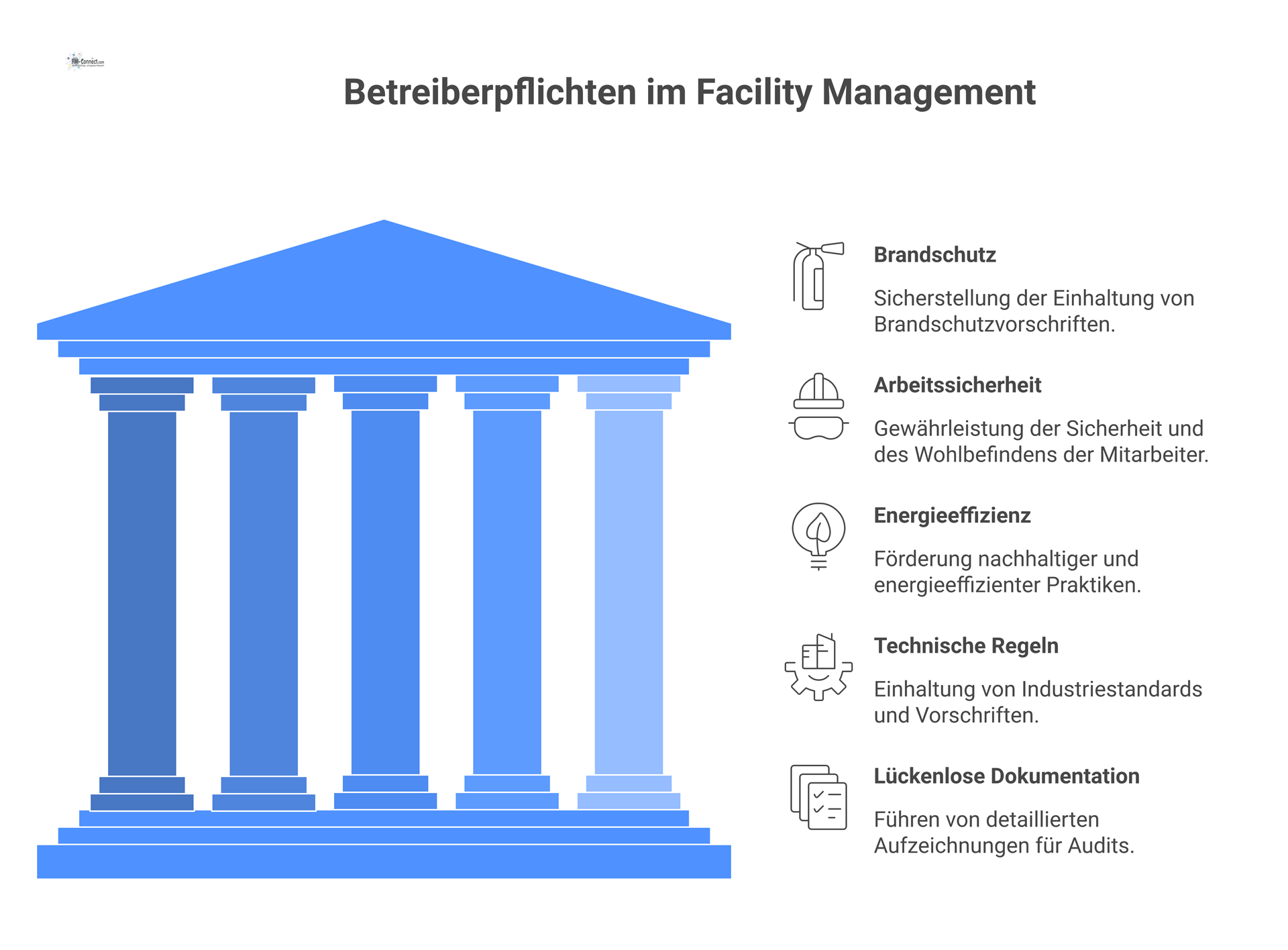

Der FM-Verantwortliche muss für das Verteilnetz eine klare Betreiberorganisation festlegen: Zuständigkeiten, Befähigungsnachweise und Beauftragungen sind zu regeln. Es sind regelmäßige, wiederkehrende Prüf- und Inspektionsumfänge zu planen – auch nach Umbauten oder Nutzungsänderungen. Pflicht ist zudem eine umfassende Dokumentation. Hierzu gehört das Anlagenbuch mit Bestandsunterlagen (Schalt- und Strangschemata, Verteil- und Messstellenpläne, Dämmstatus, Brandschutzpläne), Prüf- und Wartungsberichte (z. B. Druckprüfberichte, Inspektionsprotokolle, Abgleichprotokolle) sowie Änderungs- und Freigabenachweise. Nach jeder Wartung oder Prüfung müssen Protokolle ausgefüllt und aufbewahrt werden. Die Betriebssicherheitsverordnung (§14) verlangt z. B. die Archivierung aller Prüfergebnisse bis zur nächsten Prüfung. Diese Nachweise dienen als Audit-Unterlagen, um die Einhaltung aller FM-Pflichten jederzeit zu belegen.

Es gibt unterschiedliche Wärmeverteilkonzepte: klassische Zwei-Rohr- oder Ein-Rohr-Systeme, geschlossene Ringleitungen oder Mehrzonenkonzepte mit Etagenverteilern. Die hydraulische Hierarchie gliedert sich in einen Hauptverteiler (Austritt Wärmeerzeuger) – Steig- bzw. Fallstränge (vertikale Hauptleitungen) – Etagenverteiler auf den Geschossen – einzelne Verbraucheranschlüsse. Aus FM-Perspektive sind dabei vor allem die Segmentierbarkeit und Redundanz wichtig: Jedes System sollte in Abschnitte absperrbar sein, um Stillstände auf einen kleinen Bereich zu beschränken, und bei kritischen Kreisläufen können redundante Pumpen oder Bypässe für Ausfallsicherheit sorgen. Messbarkeit ist ebenso entscheidend: Druck- und Temperaturmessstellen oder Volumenstromzähler in Hauptsträngen ermöglichen die Überwachung der Systemleistung. Eine klare Aufteilung der Netzbereiche nach Nutzung und die Vermeidung unnötiger Unterteilung steigern zudem die Übersichtlichkeit und Wartungsfreundlichkeit.

Die Berechnung der Druckverluste im Verteilnetz ist Grundlage für die Pumpenauslegung und legt fest, welche Förderhöhe die Pumpe mindestens bereitstellen muss. Sie beeinflusst auch die Auslegung der Strang- und Thermostatventile, da hier eine ausreichende Ventilautorität sichergestellt sein muss. Der Einbau automatischer Differenzdruckregler (z. B. im Vorlauf eines Stranges) hält den Differenzdruck über alle Betriebszustände konstant und vermeidet Geräuschprobleme im Teillastbetrieb. Durch diese Regelung kann das Thermostatventil am Heizkörper wie geplant arbeiten und eine stabile Regelung ermöglichen. Fehlt ein hydraulischer Abgleich oder eine Differenzdruckregelung, kann es andernfalls zu ungleichmäßigen Volumenströmen kommen: Zonen werden unter- oder überversorgt, die Rücklauftemperaturen steigen und die Wärmeerzeugung läuft ineffizient. Hohe Drücke im Netz führen außerdem zu Strömungsgeräuschen und können die Lebensdauer von Komponenten beeinträchtigen.

Die Werkstoffwahl für Leitungen richtet sich nach den Betriebsparametern: Stahlrohre oder Edelstahl sind verbreitet und bewähren sich bei höheren Druck- und Temperaturanforderungen. Kupferrohre oder Mehrschichtverbundrohre kommen oft bei geringeren Anforderungen oder in speziellen Bereichen zum Einsatz. Die Wasserbeschaffenheit (Korrosionsrisiko) kann die Entscheidung beeinflussen (z. B. Edelstahl bei aggressiverem Wasser). Bei den Verbindungen stehen Schweißen, Pressen, Schraub- und Flanschverbindungen zur Verfügung. Aus FM-Sicht ist zu berücksichtigen, dass Verbindungen eine gute Prüf- und Wartungszugänglichkeit haben müssen und ein Versagen (z. B. Undichtigkeiten) klar lokalisiert und repariert werden kann. Ausfallbilder und Ersatzteilstrategien variieren je nach Verbindungstyp: Dichtungen an Schraub- oder Flanschverbindungen können altern, während gepresste Verbindungen oft als dauerhaft gelten.

Thermische Längenänderungen werden durch Festpunkte, Gleitpunkte und Kompensatoren oder Dehnungsbögen aufgenommen. Die Anordnung der Fest- und Gleitlager muss so erfolgen, dass Kräfte kontrolliert abgeleitet werden. Rohrbefestigungen sind schallgedämpft und mit ausreichend großem Gleitspiel (bei Gleitlagern) auszuführen, um Körperschall sowie Scheuerstellen zu vermeiden. FM-relevante Prüfpunkte sind dabei sichtbare Spannungen oder Rissbildungen an Rohren und Haltern, lose oder verschlissene Lager sowie unerwartete Geräusche, die auf Schwingungsprobleme hinweisen können. Regelmäßige Sichtprüfungen und akustische Kontrollen helfen, solche Mängel früh zu erkennen.

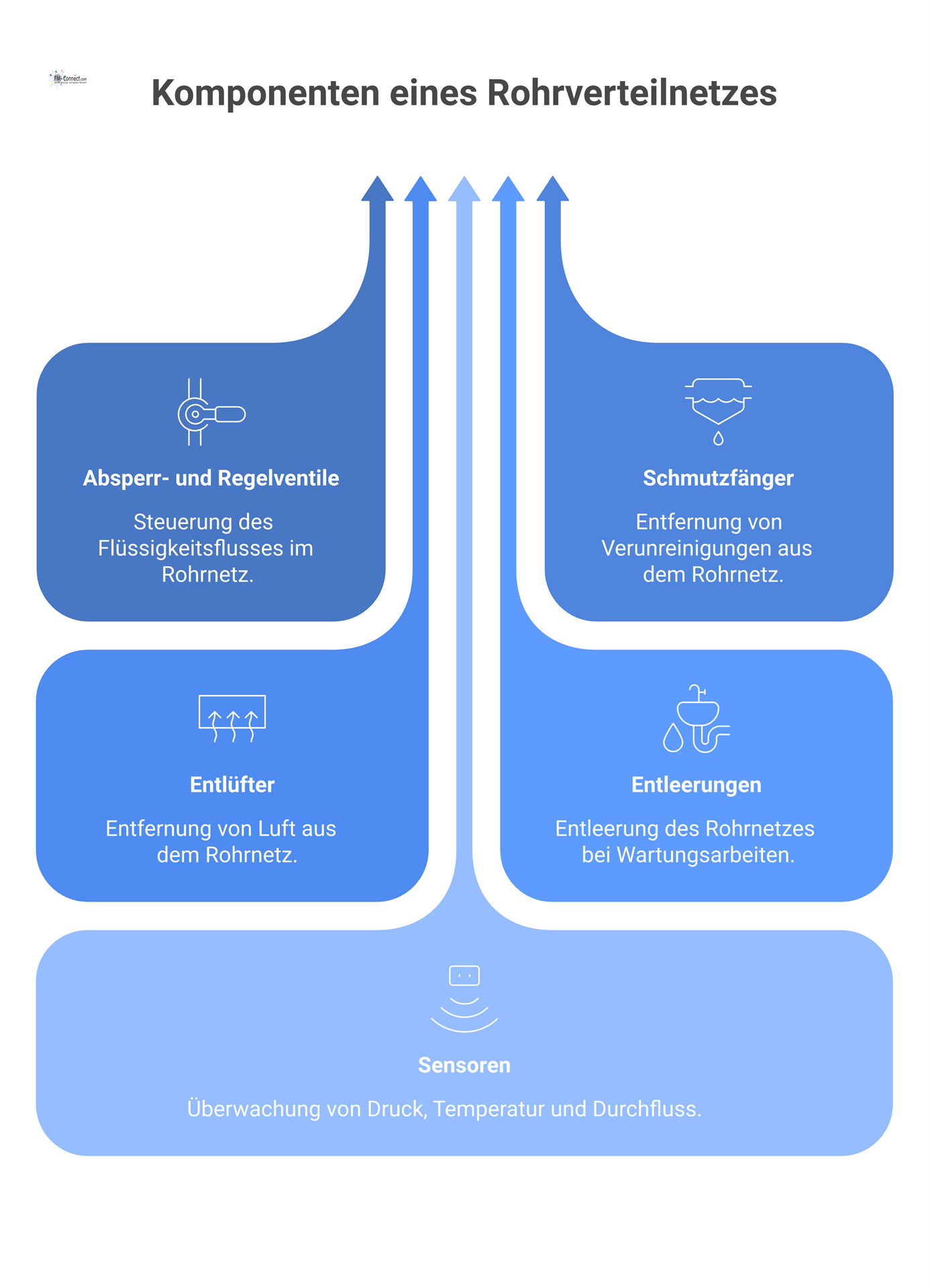

Verteiler und Sammler müssen eindeutig gekennzeichnet und zugänglich sein. An jedem Strang sind mindestens Absperrarmaturen erforderlich, oft kombiniert mit Strangregulierventilen oder Differenzdruckreglern zur Regelung. Rückschlagventile oder -klappen können in bestimmten Strängen den Rückfluss verhindern. Aus FM-Sicht ist sicherzustellen, dass alle Armaturen einfach bedienbar (stellbar) sind und eine zuverlässige Dichtheit aufweisen. Beschriftungen mit Strangnummern, Funktionshinweisen und zugehörigen Verbrauchern unterstützen die Wartung und Fehlersuche.

Im Verteilnetz sind an allen Hochpunkten automatische oder manuelle Entlüfter sowie eventuell Luftabscheider einzubauen. Entleerungsventile werden an tiefsten Stellen (z. B. am Fuß von Steigsträngen) vorgesehen. Luft im System ist aus FM-Sicht ein wichtiger Störfaktor: Sie kann Strömungsprobleme, Geräuschbildung und Korrosion fördern. Deshalb sind regelmäßige Kontrollen und Entlüftungen Teil des FM-Programms. Beim Entleeren muss ein sicheres Verfahren eingehalten werden, um Verbrühungs- oder Verbrennungsgefahren zu vermeiden; dies umfasst das kontrollierte Absenken des Drucks und das Regeln des Abfließstroms.

Schmutzfänger oder Filter schützen Pumpen, Ventile und Wärmetauscher vor größeren Partikeln und Schlamm. Insbesondere in älteren Anlagen oder im Gebäudebestand können Ablagerungen (z. B. Magnetit) gebildet werden. FM-technisch gilt es, Reinigungsintervalle festzulegen und den Differenzdruck über den Schmutzfängern zu überwachen. Bei Überschreiten definierter Werte wird gespült oder der Filter gereinigt. Moderne Anlagen setzen oftmals kombinierte Schlamm- und Magnetitabscheider (Nebenstromfilter) ein. Diese entfernen Partikel kontinuierlich und müssen ebenfalls regelmäßig gewartet oder gespült werden.

Druck- und Temperaturmesspunkte sollten so verteilt sein, dass Vor-/Rücklauftemperaturen und Drücke in allen wichtigen Netzbereichen erfasst werden können. Stationäre Durchflusszähler an einzelnen Strängen oder Gesamtsystemen geben Hinweise auf tatsächliche Volumenströme. In Strangregulierventilen integrierte DP-Messnippel erlauben zusätzliche Prüfungen. Eine Anbindung der Messwerterfassung an eine Gebäudeleittechnik oder ein CAFM/BMS-System ermöglicht Plausibilitätsprüfungen und Alarmierung bei Grenzwertüberschreitungen (z. B. Anstieg des Druckabfalls als Leckagehinweis). Trendanalysen der Messdaten (Temperaturdifferenzen, Pumpenleistung, Nachspeisemengen) unterstützen die vorausschauende Wartung.

In unbeheizten oder schlecht gedämmten Bereichen ist der Dämmstandard ein zentrales Effizienzkriterium. Das GEG fordert, dass alle Warmwasser führenden Leitungen und Armaturen ausreichend gedämmt werden (häufig sogar 100 % Dämmung). Wärmebrücken an Armaturen, Flanschen und Kompensatoren sind möglichst zu vermeiden oder gesondert abzudichten. Das FM prüft die Isolierung im Rahmen von Begehungen stichprobenartig auf Beschädigungen und ungedämmte Bereiche. Thermografiemessungen können punktuell Wärmeverluste sichtbar machen. Gefundene Mängel werden dokumentiert und nach Priorität (basierend auf Verlustpotenzial) zeitnah beseitigt.

Ziel des hydraulischen Abgleichs ist es, für jeden Strang und Heizkreis den geplanten Volumenstrom einzustellen, damit alle Verbraucher entsprechend ihrem Wärmebedarf versorgt werden. Dies sorgt für stabile Regelung und niedrige Rücklauftemperaturen. Der FM-Prozess umfasst zunächst eine Bestandsaufnahme (Ermittlung vorhandener Ventiltypen, Rohrlängen, Heizlasten). Anschließend wird ein geeignetes Abgleichverfahren durchgeführt (manuell oder mit Messtechnik) und die Ergebnisse protokolliert. Nach jeder größeren Änderung am Netz (z. B. Umbau oder Änderungen der Raumheizlast) muss der Abgleich erneuert werden. Der hydraulische Abgleich ist normativ vorgeschrieben (VOB/C – DIN 18380) und wird durch Abgleichprotokolle und Soll-Ist-Vergleiche nachgewiesen.

Zum hydraulischen Management werden drehzahlgeregelte Umwälzpumpen eingesetzt. Moderne Systeme arbeiten mit variablen Differenzdruck- oder Konstantdruckregelungen und sind auf die Strangregulierventile abgestimmt. Das FM kann folgende Kennzahlen im Blick behalten: Pumpenlaufzeiten, elektrische Leistungsaufnahme, Drucksprung zwischen Vor- und Rücklauf (ΔT) sowie eventuelle Komfortmeldungen oder Störfälle. Dies sind wichtige KPI, um die Effizienz zu überwachen. Zum Beispiel signalisiert eine überhöhte ΔT bei gesenkter Durchflussmenge, dass ein hydraulischer Engpass vorliegt. Durch Nachtabsenkung und optimierte Δp-Sollwerte lassen sich Energieverbrauch und Geräuschpegel weiter senken.

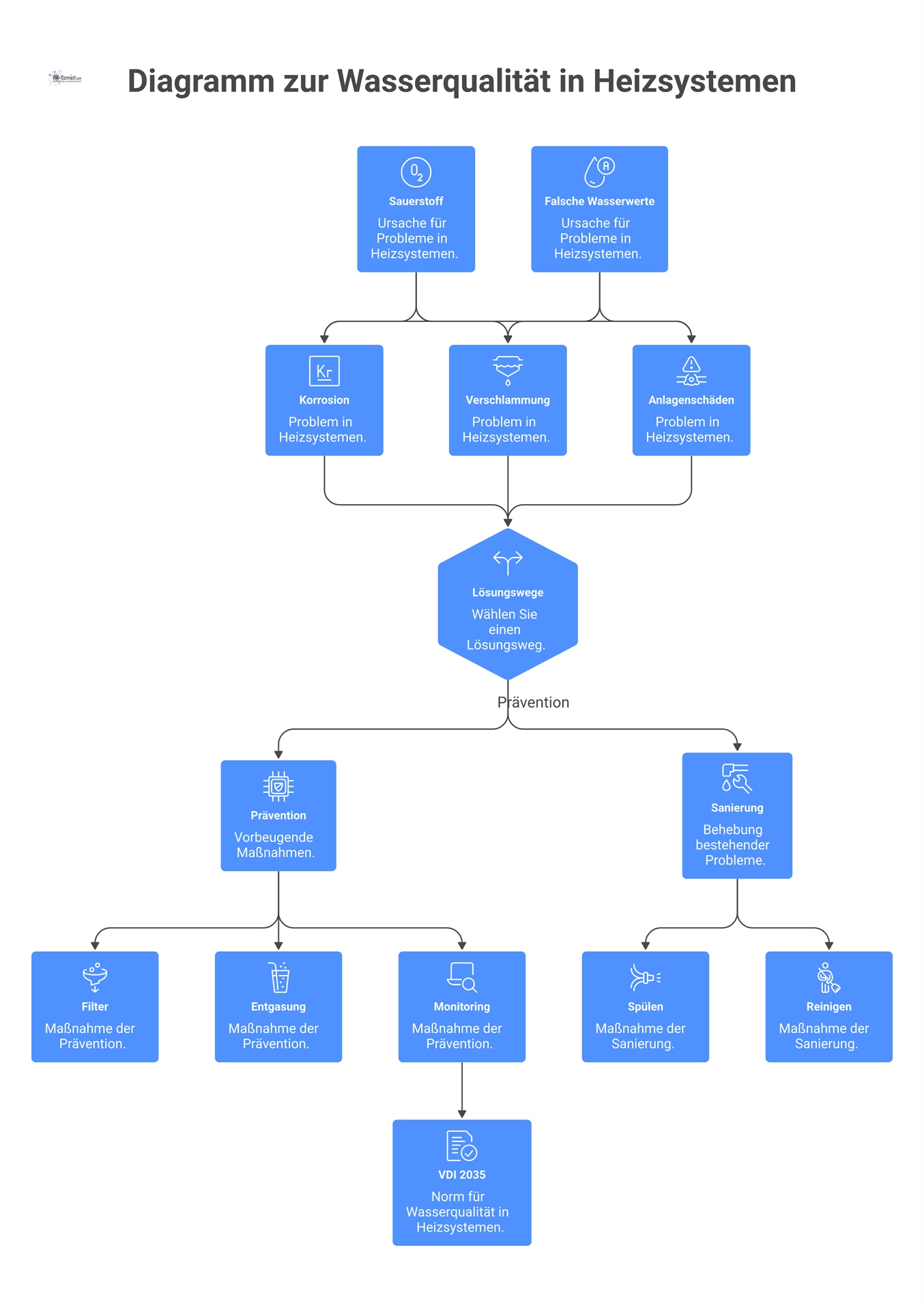

Heizungswasser gilt als Betriebsstoff, dessen Qualität fest definiert ist. Beim Befüllen oder Nachspeisen müssen der Leitwert, der pH-Wert und die Wasserhärte innerhalb der zulässigen Grenzen liegen (abhängig von System und Werkstoffen, z. B. nach VDI 2035). VDI 2035 gibt klare Vorgaben, wie diese Werte an die Anlage angepasst werden. Im FM muss festgelegt sein, wer die Anlage befüllen darf, und es ist ein Plan für regelmäßige Wasserproben und -messungen zu führen. Alle Messergebnisse werden dokumentiert, um die Einhaltung der Qualitätsvorgaben nachzuweisen (oft Voraussetzung für Garantieansprüche der Hersteller).

Korrosion entsteht durch elektrochemische Reaktionen zwischen den Rohrwerkstoffen, gelöstem Sauerstoff und anderen Ionen im Wasser. Typische Ursachen sind Sauerstoffeintrag (über Diffusion, Undichtigkeiten oder zu häufiges Nachspeisen), aggressive Anionen (z. B. Chloride, Sulfate), ungeeignete Wasserchemie sowie Mischinstallationen mit unterschiedlichen Metallen. Auch biofilminduziertes Mikrobiologisches Wachstum kann Korrosion fördern, besonders in Niedertemperatur-Systemen. Folgen von Korrosion sind Materialabtrag, Lochfraß und Risse in Rohren und Komponenten. Sichtbare Anzeichen sind braun verfärbtes Wasser, Schlamm aus Magnetit oder festsitzende Ventile. Langfristig führen Korrosionsprozesse zu Leckagen, Ausfällen von Pumpen oder Wärmeerzeugern und höheren Energieverlusten.

Anlage lückenlos entgasen, Dichtheitsmanagement für das Netz implementieren, Filter- und Schlammabscheider einsetzen und konsequent warten sowie – falls vorgesehen – geeignete Inhibitoren oder Konditionierungsmittel einsetzen. Durch den Einsatz von Nebenstromfiltern und Magnetitabscheidern kann Schmutz kontinuierlich entfernt werden, und regelmäßiges Monitoring sowie Wasseraufbereitung nach VDI 2035-Werten vermindern Korrosionsrisiken.

Eine gezielte Spülung oder chemische Reinigung wird erforderlich, wenn sich Leistungseinbußen abzeichnen (z. B. zunehmender Druckverlust, sinkende Temperaturspreizung, häufige Störungen) oder Magnetit im System nachgewiesen wurde. Der FM-Prozess bei einer Sanierung gliedert sich in Diagnose (z. B. durch Differenzdruck- und Temperaturoptimierungen), Auswahl eines geeigneten Verfahrens und Anbieters, und eine temporäre Anpassung des Anlagenbetriebs (z. B. Spülen bei Stillstand oder Schonbetrieb). Abschließend erfolgt eine Abnahme mit Messwerten (z. B. erneute Druckprüfung, Funktionskontrollen), um die Wirksamkeit der Maßnahme zu bestätigen. Alle Schritte werden dokumentiert, sodass ein Nachweis für den ordnungsgemäßen Zustand nach Abschluss vorliegt.

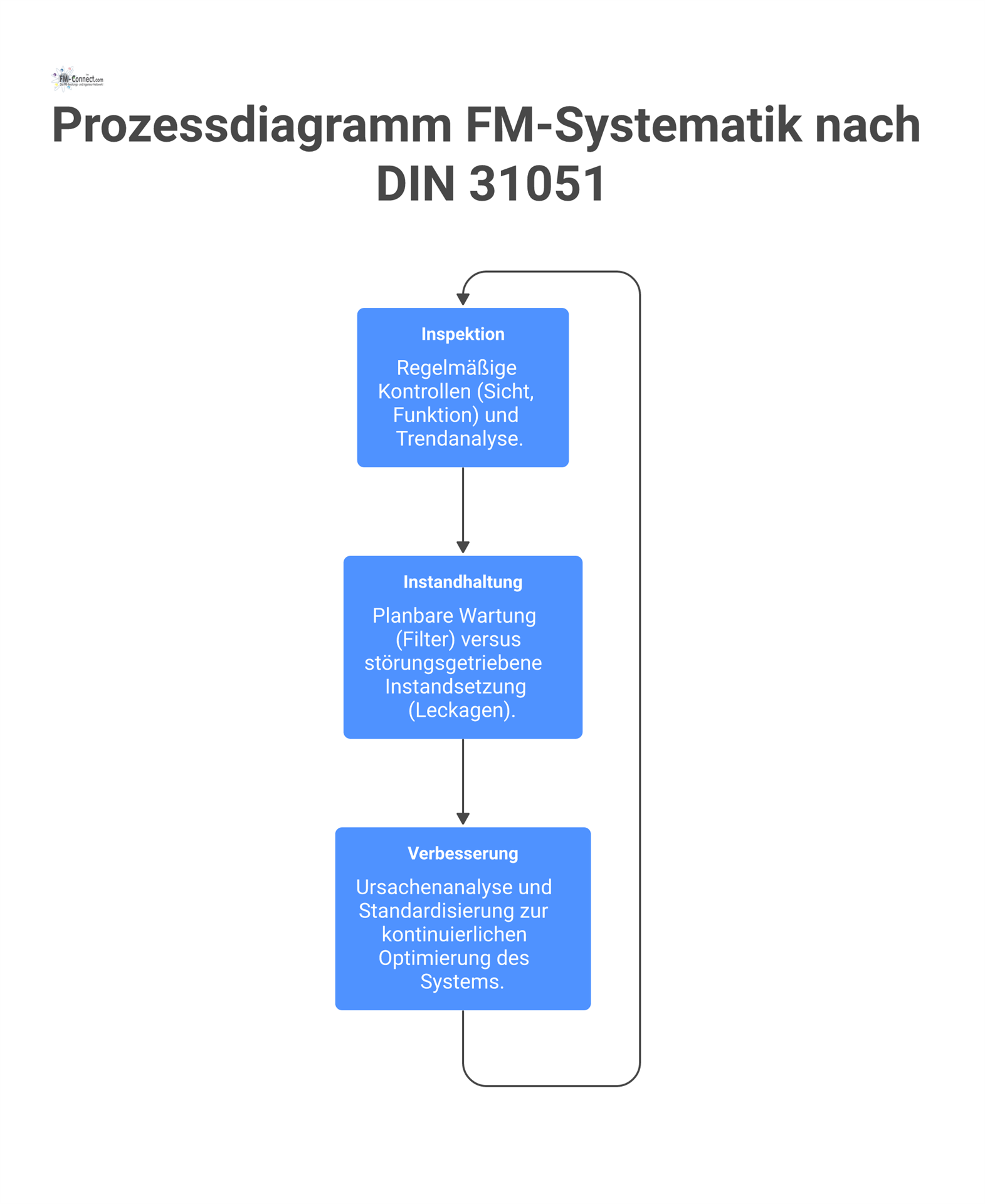

Das FM-Inspektionsprogramm umfasst tägliche bis jährliche Kontrollen. Dazu gehören Sichtkontrollen auf Leckagen, Risse, Dämmzustand, Rohrlagerung sowie erkennbare Korrosionsschäden oder beschädigte Brandschutzabschottungen. Funktionskontrollen beinhalten das Öffnen/Verschließen von Armaturen, die Prüfung der automatischen Entlüfter (Belüftung), Kontrolle des Schmutzfängers (Differenzdruckanzeige) und Ablesen der Drücke/Temperaturen. Wichtige Zustandsgrößen werden protokolliert: Hält das System den Betriebsdruck (Stichprobe) und wie oft muss nachgespeist werden? Eine Trendanalyse dieser Daten (z. B. steigende Nachspeisemengen) gibt Hinweise auf sich verschlechternde Systemzustände.

Zu planbaren Wartungsbausteinen zählen beispielsweise das Reinigen oder Austauschen von Filtern/Schmutzfängern, die Wartung und Justage von Entlüftern, das Durchgängighalten von Absperrventilen (z. B. Umschmieren oder Betätigen) sowie das Nachziehen oder Wechseln von Dichtungen an Armaturen gemäß Herstellerangaben. Fällt ein Schaden an, folgt die Instandsetzung: Behebung von Leckagen (z. B. nach Rohrbruch oder defektem Ventil), Austausch defekter Ventile oder Pumpen, Sanierung von beschädigter Dämmung oder Erneuerung von Teilstrecken. Das VDMA-Leitdokument 24186‑2 „Wartung von heiztechnischen Anlagen“ liefert hier ein komponentenbasiertes Leistungsprogramm. Es definiert standardisiert, welche Wartungsmaßnahmen an welcher Komponente erforderlich sind und wie diese zu dokumentieren sind. Dies schafft eine einheitliche Basis für Ausschreibung und Nachweisführung der Instandhaltung. Außerdem sind Ersatzteilvorräte anzulegen: Typische Artikel sind Dichtungssätze, Ersatz-Entlüfter, Standard-Absperrventile und Isolierabschirmungen.

Wiederkehrende Störungen erfordern eine Ursachenanalyse. Häufige Fehler werden auf ihre Wurzel geprüft – etwa hydraulische Fehldimensionierung, Wasserqualitätsprobleme, Montagefehler oder Regelungsunschärfen. Für Umbauten kann der FM Standardisierungen erarbeiten, z. B. einheitliche Beschriftung von Absperrventilen oder Kennzeichnung von Messpunkten. Die Dokumentation wird kontinuierlich optimiert: Revisionstände, Schemazeichnungen und Kennzeichnungssysteme sollten immer aktuell gehalten werden, damit bei späteren Anpassungen klare Unterlagen vorliegen. Auch aus Auswertungen von KPIs (siehe Abschnitt 5.3) lassen sich Verbesserungen ableiten.

Beim Arbeiten am Heizungsverteilsystem sind verschiedene Gefährdungen zu beachten. Thermische Gefahren entstehen durch heiße Oberflächen oder fließendes Heißwasser – es besteht Verbrühungs- bzw. Verbrennungsrisiko. Die Druckentlastung vor Eingriffen muss kontrolliert erfolgen. In Schächten oder abgehängten Decken herrschen zusätzliche Gefährdungen (Absturzgefahr, herabfallende Lasten) sowie mögliche Stäube oder Asbest in Altbauten. Bei Pumpen und Anlagensteuerungen kommen elektrische Gefahren hinzu. Der FM führt deshalb Arbeiten nur mit gültigen Arbeitsfreigaben („Anlagenfreigabe“, LOTO) durch. Es werden persönliche Schutzausrüstungen (PSA) wie Handschuhe, Schutzbrille oder hitzebeständige Kleidung vorgeschrieben. Nur fachkundige und unterwiesene Personen dürfen tätig werden.

Für Wartungsarbeiten werden feste Absperrgrenzen je Strang oder Zone definiert, um nur den minimal notwendigen Teil vom Netz abzutrennen. Vor Beginn wird das System drucklos gemacht und kontrolliert entleert. Dabei ist sicherzustellen, dass entleertes Wasser ordnungsgemäß aufgefangen oder abgeleitet wird. Nach Abschluss der Arbeiten erfolgt das Wiederbefüllen in vorgeschriebener Qualität (Dokumentation der Wasserwerte). Anschließend wird die Anlage wieder in Betrieb genommen: Es folgen eine Dichtheitsprüfung (mindestens Sichtkontrolle auf Undichtigkeiten), eine vollständige Entlüftung und eine Funktionsprüfung (Pumpen an, Regelventile auf). Alle Schritte werden dokumentiert (z. B. durch Stempel in der Arbeitserlaubnis und Prüfprotokolle).

Vor dem Öffnen von Rohrleitungen müssen die Absperrarmaturen in der Endstellung verriegelt und mit LOTO-Schildern gekennzeichnet sein. Direkt vor Arbeitsbeginn ist zu prüfen, dass sie wirklich geschlossen sind. Diese Maßnahmen gelten analog bei allen Eingriffen am Heizungsverteilnetz.

Die Leitungsführung richtet sich nach dem Brandschutzkonzept des Gebäudes. Rohrleitungen dürfen beispielsweise in Rettungswegen, Treppenräumen oder Schächten nur nach den Vorgaben des Brandschutzkonzepts und der MLAR verlegt werden. Unzulässige Nachinstallationen (ohne Freigabe) oder durchbrochene Brandabschnitte sind zu vermeiden. Brandabschnittsgrenzen müssen eingehalten werden, und Leitungen in Fluchtwegen benötigen gegebenenfalls selbsttätige Brandschutzdosen. Das FM kontrolliert bei Begehungen, dass die Installationslage korrekt ist, und weist sofort auf defekte oder fehlende Abschottungen hin.

Leitungsdurchführungen durch trennende Bauteile müssen mit geprüften Brandschutzabschottungen (Schotts) verschlossen sein. Diese Abschottungen sind abnahmepflichtig und müssen in einem Revisionsplan vermerkt werden. Nach dem Einbau erhalten sie eine Kennzeichnung mit Prüfzeiten und Baujahr. FM-Prozessmäßig beinhaltet dies: Regelmäßige Begehungen, Mängelerfassung und -behebung. Erforderlichenfalls wird eine Fachfirma mit der Neuinstallation oder Reparatur beauftragt. Alle Nachweise (Abnahmeprotokolle, Zeichnungen der Abschottungen) werden revisionssicher abgelegt – üblicherweise im Anlagenbuch oder CAFM-System.

Vollständige Bestandsunterlagen sind unerlässlich. Dazu gehören Strangschemata mit Abzweigungen, Verteilerpläne (mit jedem Strang beschriftet), Armaturen- und Ventillisten sowie ein Plan der Mess- und Prüfstellen. Dokumentiert wird auch der Dämmstandard (Materialien und Dicke) und die vorhandenen Brandschutzabschottungen. Werden Änderungen vorgenommen, ist der Revisionsstand anzupassen: Aus Plänen muss „as-built“ ersichtlich sein, nicht nur „as-planned“. Fehlende Unterlagen sind zu ergänzen, damit im Störfall oder bei Umbauten alle Informationen verfügbar sind.

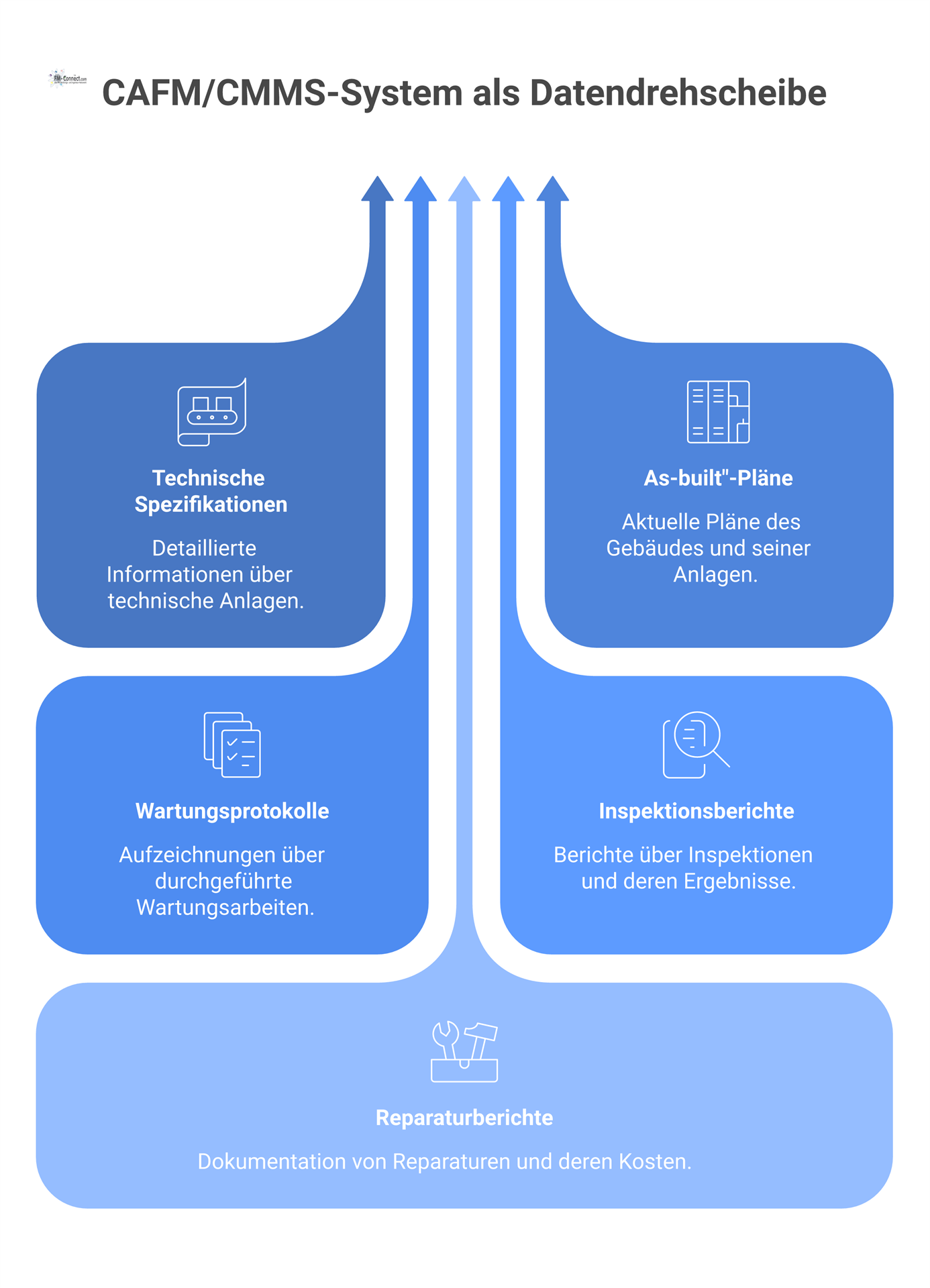

Für eine systematische Kennzeichnung hat sich folgendes Schema bewährt: Gebäude–Bereich/Zone–Strang–Armatur/Messstelle. Jedes Element erhält dabei eine eindeutige ID. Im CAFM- oder CMMS-System werden diese Tags zusammen mit technischen Daten gepflegt: Nennweite (DN), Werkstoff, zulässige Druckstufe, Herstellungs- oder Installationsjahr, Wartungsintervall, kritische Ersatzteilnummern etc. Dadurch kann der FM bei einer Störung oder Wartung schnell auf alle relevanten Informationen zugreifen.

Das notwendige Minimum an Dokumenten für Nachweise umfasst: Inspektionsprotokolle (Leckagen, Dämmzustand, Armaturenfunktionen), Abgleichprotokolle (Soll-/Ist-Volumenströme), Wasserqualitätsberichte (analysiertes Füll- und Nachspeisewasser), Stör- und Reparaturberichte, Freigaben (z. B. Arbeitserlaubnisscheine) sowie Abnahmeprotokolle der Installation und der Brandschutzabschottungen. In der Praxis gibt es Tabellen oder Checklisten, die festlegen, wer welche Dokumente erstellt und wo sie abgelegt werden. Beispielsweise kann der FM-Betrieb für den Abgleichsbericht verantwortlich sein (Ablage im CAFM-Objekt Heizungsnetz), während Inspektionsprotokolle im CMMS-Auftragshistorie archiviert werden. Diese Aufzeichnungen bilden ein auditfestes Paket, das bei Kontrollen vorgelegt werden kann.

Häufige Störungen im Heizungsverteilnetz lassen sich bestimmten Symptomen zuordnen: Ein plötzlich sinkender Betriebsdruck oder ein erhöhter Nachspeisedruck deutet meist auf eine Leckage oder einen Entlüftungsfehler hin. Wenn einzelne Heizkreise nicht ausreichend warm werden, liegt oft eine hydraulische Fehlverteilung vor (Luft im Strang oder defekte Ventile). Ungewöhnliche Geräusche (Brummen, Klopfen) entstehen typischerweise, wenn der Differenzdruck zu hoch ist, Luft im System eingeschlossen ist oder die Ventilautorität nicht stimmt. Bei jeder Störung führt der FM eine systematische Fehleranalyse durch, oft unterstützt durch Trendwerte (Druckverläufe, Pumpenlaufzeiten, Benutzerbeschwerden).

Im Notfall werden zunächst sofort betroffene Stränge nach einem festgelegten Zonenplan abgesperrt, um den Schaden zu begrenzen. Anschließend wird, wo möglich, Wasser im System zurückgehalten oder umgeleitet (z. B. durch Schieber oder Bypass). Betroffene Nutzer und vorgesetzte Stellen sind zu informieren. Nach der Störungsbeseitigung erfolgt der Wiederanlauf des Systems: Gegebenenfalls muss nochmals gespült und entwässert werden, das System wird drucklos gefüllt und entlüftet, und es werden Sollwerte (Druck, Temperatur) wiederhergestellt. Abschließend dokumentiert der FM alle Maßnahmen (Leckbericht, Änderung der Kennzeichnung) und überprüft die Anlage erneut auf Dichtheit und Funktion.

Ein Umbau oder eine Modernisierung wird nötig bei Nutzungsänderungen (z. B. Umnutzung eines Gebäudebereichs), Anlagen-Erweiterungen oder beim Austausch des Wärmeerzeugers (z. B. Einbau einer energieeffizienten Heizquelle). Auch die Umstellung auf neue Betriebsarten (Niedertemperaturbetrieb, Brennwerttechnik) kann Anpassungen im Verteilnetz erforderlich machen. Mindestens müssen dann ein neuer hydraulischer Abgleich durchgeführt, fehlende Messstellen ergänzt und eine nachträgliche Dämmverbesserung vorgenommen werden. Auch die Dokumentation ist zu aktualisieren (aktuelle Pläne, Protokolle).

Vor Fertigstellung der Umbauarbeiten prüft das FM die Vollständigkeit der Revisionsunterlagen, die korrekte Kennzeichnung aller Komponenten und die Funktionstüchtigkeit der Anlage. Dabei wird insbesondere auf Dichtheit der Leitungen, vollständige Entlüftung und ordnungsgemäße Isolierung geachtet. Der hydraulische Abgleich wird erneut vorgenommen und protokolliert. In Zusammenarbeit mit der Gebäudetechnik (GLT/BMS) werden Messpunkte, Alarme und Trendaufzeichnungen überprüft. Abschließend erfolgt die Einweisung des Betriebspersonals in die aktualisierte Anlage. Erst wenn alle Abnahmepunkte erfüllt sind und die Dokumentation vorliegt, wird die Anlage an den Betreiber übergeben.
