Wärmedämmung

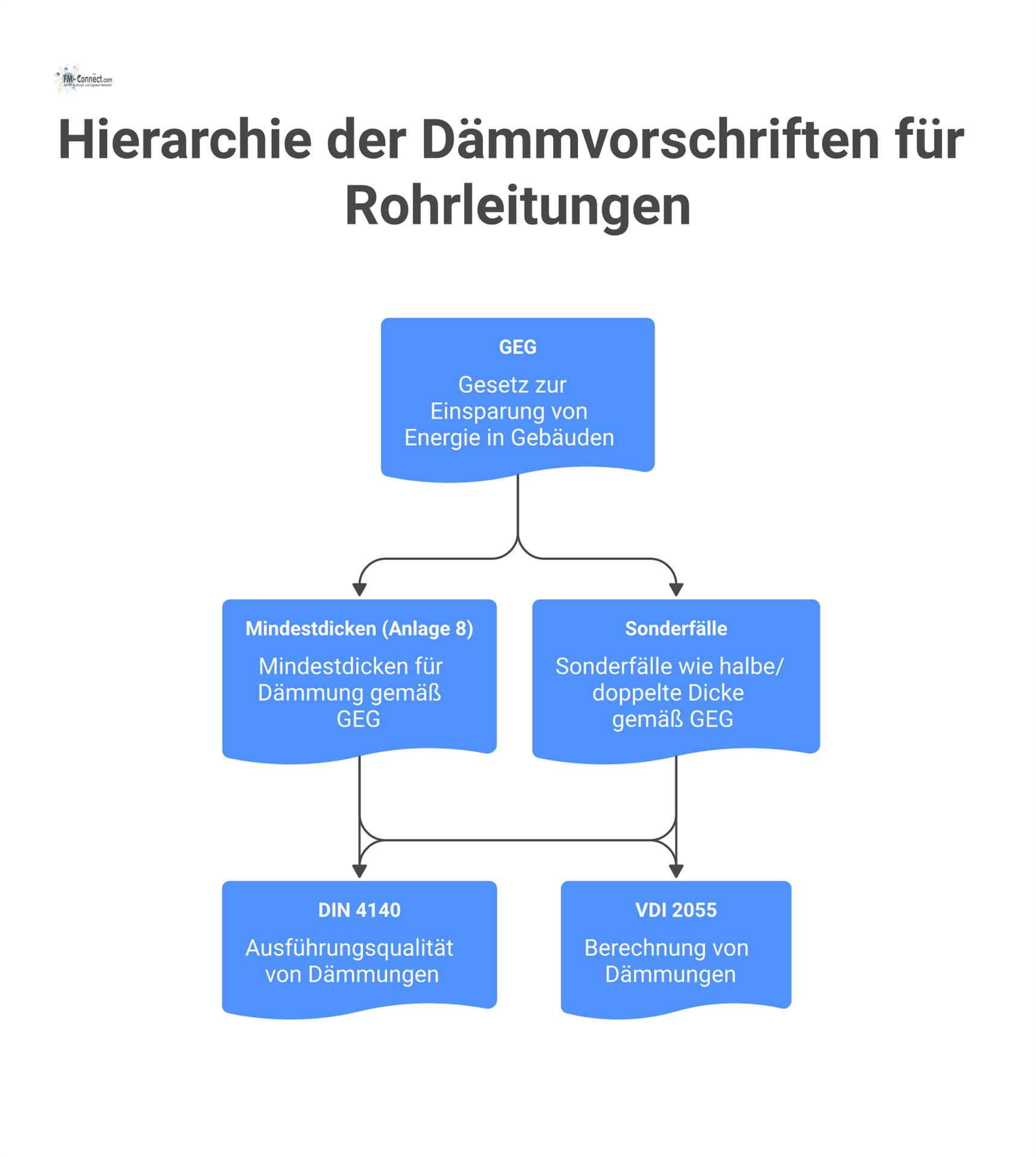

Das GEG ordnet die Begrenzung der Wärmeabgabe von Wärmeverteilungs- und Warmwasserleitungen sowie Armaturen an – zum einen bei erstmaligem Einbau oder Ersatz, zum anderen als Nachrüstpflicht für bisher ungedämmte, zugängliche Leitungen in nicht beheizten Räumen (Betreiber-/Eigentümerpflicht). Die konkreten Mindestdämmstärken sind in Anlage 8 festgelegt und beziehen sich auf eine Bemessungs-Wärmeleitfähigkeit von 0,035 W/(m·K) bei einer festgelegten Mitteltemperatur; zudem regelt Anlage 8 ausdrücklich Sonderfälle wie reduzierte Mindestdicken in Durchbrüchen/Kreuzungsbereichen/Verbindungsstellen (hälftige Werte) oder erhöhte Anforderungen an außenluftberührte Leitungen (doppelte Werte). Für das Facility Management ist außerdem relevant, dass die frühere Nachrüstlogik (vormals eigener Paragraph) in der aktuellen Systematik unter § 69 geführt wird und eine zuvor genannte Befreiungslogik im Zusammenhang mit der Nachrüstung in der Praxis als entfallen beschrieben wird; daraus folgt eine höhere Relevanz der belegbaren Umsetzung (Bestandsdaten, Maßnahmenhistorie, Nachweise).

Für Materialien mit abweichender Wärmeleitfähigkeit verlangt Anlage 8 eine Umrechnung der Mindestdicken anhand anerkannter Regeln der Technik; damit wird die reine „Millimeter-Angabe“ im FM zur Prüfaufgabe (λ-Klasse/Temperaturbezug/Umrechnungsnachweis).

Für die Ausführung wird in der Praxis regelmäßig auf den Stand der Technik nach einschlägigen Normen abgestellt. Die Norm DIN 4140 beschreibt den Geltungsbereich für Dämmarbeiten an betriebstechnischen Anlagen und der Technischen Gebäudeausrüstung und wird als Referenz für Ausführungsqualität (z. B. Details zur fachgerechten Dämmkonstruktion, Fugen, Schichtenaufbau, Schutz gegen Durchfeuchtung) herangezogen. Für FM besonders praxisrelevant sind die Voraussetzungen, damit Dämmung überhaupt fachgerecht montiert werden kann (z. B. ausreichende Rohrabstände und zugängliche Montagebedingungen); hierzu betont eine Fachinformation aus dem Umfeld der technischen Isolierung den Zusammenhang zwischen Ausführungsanforderungen (u. a. DIN 4140) und der Möglichkeit, GEG-konforme Dämmsysteme sach- und fachgerecht umzusetzen.

Die Richtlinienreihe VDI 2055 liefert Berechnungs- und Auslegungsgrundlagen für Wärme- und Kälteschutz betriebstechnischer Anlagen (u. a. Bestimmung von Wärmeströmen und Dämmschichtdicken sowie Wärme- und Wasserdampfdiffusionsbetrachtungen), was im FM vor allem dann relevant wird, wenn über GEG-Mindestwerte hinaus optimiert oder bei abweichenden Materialkennwerten rechnerisch nachgewiesen werden muss.

Wärmedämmung reduziert Energieverluste durch Temperaturdifferenzen zwischen Medium und Umgebung und senkt damit Verteilverluste im Betrieb; im FM wirkt sich das typischerweise in stabileren Systemtemperaturen und geringeren Heiz-/Warmwasserbereitstellungsverlusten aus, was insbesondere bei langen Verteilwegen und hohen Betriebsstunden entscheidend ist.

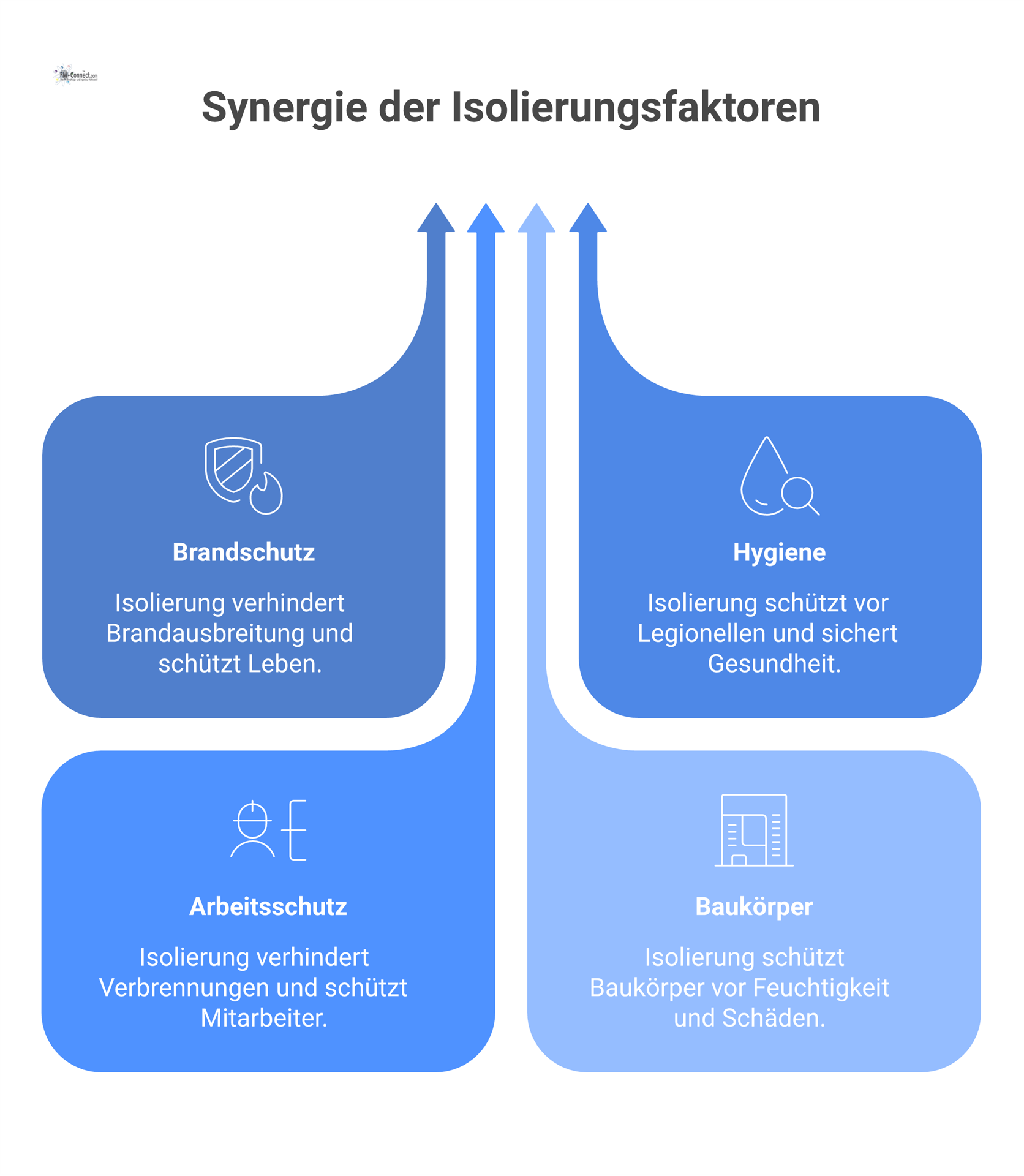

Neben der Energieperspektive sind Kondensations- und Feuchterisiken sowie Korrosionsmechanismen im Dämmverbund zu berücksichtigen. Durchfeuchtete Dämmungen verschlechtern die Dämmwirkung deutlich und können Korrosion unter der Dämmung (CUI) begünstigen; Feuchtigkeit kann über beschädigte Ummantelungen oder über Wasserdampfdiffusion und anschließende Kondensation in den Dämmstoff gelangen, sodass FM-seitig ein funktionierender Oberflächenschutz und eine saubere Detailausbildung an Stößen, Abschlüssen und Einbauten als Betriebssicherheitskriterium zu behandeln ist.

In zugänglichen Bereichen ist die Begrenzung berührbarer Oberflächentemperaturen ein Arbeitsschutz- und Betreiber-Thema: Bei der Gefährdungsanalyse sind Zugänglichkeit, erwartete Kontaktdauer, Oberflächentemperatur und Material/Übertragungsbedingungen zu bewerten; als technisch vorrangige Maßnahmen werden u. a. Isolierung/Abschirmung, Absperrung und Warnhinweise genannt. Gleichzeitig ist in der Praxis zu beachten, dass nicht die mittlere Oberflächentemperatur, sondern lokale Spitzenwerte und Wärmebrücken maßgeblich für Verletzungsgefahren sein können; wo eine durchgehende „berührungssichere“ Temperatur wirtschaftlich oder konstruktiv nicht erreichbar ist, sind zusätzliche Schutzmaßnahmen (z. B. Berührungsschutz/Abschirmungen) FM-seitig als Teil der Gefährdungsbeurteilung festzulegen.

Für FM-Programme ist Dämmung vor allem dort wirtschaftlich attraktiv, wo Leitungslängen, Temperaturlevel und Betriebsstunden hoch sind und gleichzeitig die Zugänglichkeit Maßnahmen ohne überproportionale Nebenarbeiten erlaubt; wo ohnehin Sanierungsfenster (Umbau, Stillstand, Schachtöffnung) entstehen, werden Dämmmaßnahmen typischerweise als „Synergiepaket“ mitgeführt, um CAPEX-/OPEX-Aufwand zu bündeln.

Durchführungen, enge Kreuzungsbereiche und bestimmte Verbindungs- bzw. Verteilerbereiche sind im GEG explizit als Sonderfälle geregelt: Dort darf die Mindestdämmdicke (bezogen auf λ = 0,035) in der Regel auf die Hälfte des jeweiligen Tabellenwerts reduziert werden, was FM-seitig aber nur dann zulässig ist, wenn die Einbausituation eindeutig dokumentiert und die Ausführung nachvollziehbar belegt ist (Fotos, Lage, Bauteilbezug, verwendetes Dämmsystem).

Für außenluftberührte Wärmeverteilungs- und Warmwasserleitungen fordert Anlage 8 eine Erhöhung der Mindestdämmdicke auf das Zweifache der jeweiligen Tabellenwerte; in FM-Projekten ist das mit einem Witterungs- und mechanischen Schutzkonzept zu verbinden (Ummantelung/Schlagfestigkeit, Abdichtung, kontrollierte Details an Abschlüssen und Befestigungen) und als eigenständiger Nachweisfall zu führen.

Für eine prüfbare GEG-Compliance und eine steuerbare Instandhaltung sind Leitungen abschnittsweise (z. B. pro Raum-/Schachtzone, pro Strang, pro definierter „Leitungsweg-Teilstrecke“) zu erfassen. Mindestdatensatz in der FM-Praxis: Medium und Funktionszuordnung (Heizwasser Vorlauf/Rücklauf, Warmwasser, Zirkulation), typisches Temperaturband und Betriebszeiten; Rohrmaterial und Dimension (DN/ID inkl. Umrechnungslogik, wenn nur DN verfügbar); Leitungszone (beheizt/unbeheizt/außen) als Compliance-Trigger nach § 69; Dämmsystemdaten (Dämmstofftyp, Wärmeleitfähigkeit/λ-Klasse mit Temperaturbezug, Dämmdicke, Ummantelung/Oberflächenschutz), Zustandsbewertung (Beschädigungen, Durchfeuchtung, offene Stöße) sowie Unterbrechungen/Schwachstellen (Armaturen, Flansche, Messstellen, Revisionspunkte).

• In Leistungsbeschreibungen ist der GEG-Mindeststandard als Muss-Kriterium eindeutig abzubilden: Der Auftragnehmer hat die Wärmeabgabe gemäß Anlage 8 zu begrenzen und die dafür erforderlichen Mindestdämmdicken nach Rohrinnendurchmesser bzw. nach Sonderfalllogik herzustellen; bei abweichender Wärmeleitfähigkeit ist die Umrechnung nach anerkannten Regeln der Technik nachzuweisen (inkl. dokumentiertem λ-Temperaturbezug). Ergänzend ist der Ausführungsstandard nach DIN 4140 als Qualitäts- und Abnahmegrundlage zu verankern (u. a. fugendichte Verlegung, Minimierung von Wärmebrücken, Schutz gegen Durchfeuchtung, saubere Ummantelungsdetails), weil nur so die GEG-Zielsetzung „Begrenzung der Wärmeabgabe“ im Betrieb verlässlich erreicht wird.

• Armaturen- und Flanschdämmung ist FM-seitig nicht als „mitlaufende Kleinposition“, sondern als Funktionsanforderung zu spezifizieren: abnehmbare, revisionsfähige Lösungen (z. B. Kappen/Boxen/haubenartige Ausführungen) mit definiertem Dichtschluss und Passgenauigkeit, sodass Wartung möglich bleibt und nach Arbeiten eine vollständige Wiederherstellung ohne Provisorien erfolgt.

• Schellen/Tragpunkte sind als Wärmebrücken- und Feuchterisiko zu behandeln: Werden Dämmungen im Befestigungsbereich komprimiert oder durch metallische Durchdringungen unterbrochen, entstehen Wärmebrücken, die Energieverluste erhöhen und bei kalten Medien Kondensatbildung begünstigen; deshalb sind thermisch entkoppelte, dämmtechnisch integrierte Tragpunktlösungen und geschlossene Dampfbremse-/Ummantelungsdetails (wo kondensatgefährdet) Bestandteil der Spezifikation.

Material- und Systementscheidungen sind auf den Anwendungsfall zu beziehen: Temperaturbeständigkeit, Brandverhalten und Einsatzort (z. B. Rettungswege, Schachtbereiche) sowie mechanische Robustheit und Reinigbarkeit (freiliegende Technikflächen) sind mit Feuchteverhalten und Korrosionsrisiken zu verbinden. Da Feuchte in Dämmstoffen die Wärmeleitfähigkeit erhöht und Korrosion fördern kann, sind Dämmsysteme inklusive Ummantelung, Abschlüssen und Instandhaltbarkeit als Gesamtsystem zu bewerten (nicht nur der Dämmstoff „im Labor“). Für Außenbereiche sind UV-/Witterungsschutz, Schlagfestigkeit, Abdichtdetails sowie ein Korrosionsschutzkonzept (inkl. Inspektionsfähigkeit) festzulegen; die GEG-Anforderung für außenluftberührte Leitungen (doppelte Mindestdicke) ist dabei als Mindeststandard zu behandeln.

Ausführungsqualität beginnt mit baulichen und montagebezogenen Voraussetzungen: ausreichende Rohrabstände, zugängliche Montagezonen, tragfähige Untergründe sowie eine Gewerkeabstimmung (z. B. mit Lüftung, Elektro, Brandschutzabschottung) sind erforderlich, damit Dämmstärken ohne „Zusammendrücken“ und ohne Lücken realisiert werden können. Fachinformationen zur technischen Isolierung betonen, dass unzureichende Rohrabstände in der TGA die fachgerechte Dämmung faktisch behindern und damit auch die Zielerreichung (u. a. GEG) beeinträchtigen können.

Abnahmefähig ist eine Ausführung nur, wenn Stöße fugendicht und ohne Kompression ausgeführt sind, Armaturen lückenlos gedämmt sind, Abschlüsse sauber und dauerhaft geschlossen sind, und wenn Befestigungs-/Schellenbereiche so gelöst sind, dass keine durchgehenden Wärmebrücken oder offene Feuchteeintrittswege entstehen. Für den Betrieb ist außerdem entscheidend, dass Ummantelungen nicht nur „optisch“ schließen, sondern mechanisch schützen und Feuchteeintrag verhindern (insbesondere in Technikräumen und frequentierten Bereichen).

In FM-Abnahmen sind typische Schwachstellen gezielt zu prüfen, weil dort überproportional häufig Verluste und Folgeschäden entstehen: Ventile (inkl. Strangregulierventile), Flansche/Pumpenflansche, Schmutzfänger, Messstellen (z. B. Wärmemengenmessstrecken), Entlüfter, Verteilerbalken sowie Anschlussstellen an Übergabestationen. Diese Punkte sind zugleich die Bereiche, in denen „Revisionsfähigkeit“ und vollständige Wiederherstellung nach Wartung erfahrungsgemäß am häufigsten scheitern – daher als kritische Prüfstellen definieren.

Eine FM-taugliche Abnahme verbindet GEG-Compliance mit betrieblicher Robustheit. Kernkriterien sind: Soll-/Ist-Dämmdicken je Dimension (Stichproben, aber mit Fokus auf kritische Stellen wie Armaturen/Flansche/Übergänge); Vollständigkeit der Armaturen- und Flanschdämmung; mechanischer Schutz/Ummantelung in frequentierten Bereichen; Wiederherstellung der Leitungskennzeichnung bzw. Sicherstellung, dass Kennzeichnungen sichtbar bleiben; sowie Nachweisführung für Sonderfälle (z. B. Durchbruchbereiche mit reduzierter Dämmstärke) durch Fotodokumentation und Lagezuordnung.

Oberflächentemperatur- und Wärmeverlustchecks können nach anerkannten Berechnungs-/Bewertungsansätzen durchgeführt werden; dabei ist zu berücksichtigen, dass Oberflächentemperatur allein kein belastbarer Ersatz für eine Wärmeverlustbestimmung ist, weil weitere Wärmeübertragungsmechanismen und lokale Wärmebrücken wirken.

FM-seitig sind Inspektionen risikobasiert zu planen: hohe Frequenzen in Heizzentralen, Schächten, Außenbereichen und hochfrequentierten Technikzonen; geringere Frequenzen in ruhigen, geschützten Bereichen mit geringer mechanischer Belastung. Entscheidend sind Risikoindikatoren (Ummantelungsschäden, Feuchte, wiederkehrende Eingriffe durch Wartung) und die Bedeutung für Energie- und Hygieneregime (z. B. Warmwasserzirkulation).

Typische Befunde sind beschädigte Ummantelungen (Stoßstellen, Ecken, begehbare Trassen), fehlende Armaturkappen nach Wartung, nasse Dämmung infolge Leckage oder Kondensat sowie nachträgliche Umbauten, bei denen Dämmung nicht oder nur provisorisch wiederhergestellt wurde. Diese Fälle sind FM-seitig als Kombination aus Energieverlust- und Folgeschadensrisiko zu bewerten und priorisiert zu beseitigen.

Jede Leitungsänderung, jeder Armaturenwechsel und jede nachträgliche Mess-/Regeltechnik-Nachrüstung ist als „Dämm-Wiederherstellungspflicht“ zu behandeln: Workorder darf erst geschlossen werden, wenn Dämmung inklusive Ummantelung/Abschlüsse/Armaturdämmung vollständig und dokumentiert wiederhergestellt ist, da § 69 die Begrenzung der Wärmeabgabe sowohl bei Einbau/Ersatz als auch im Bestand für zugängliche ungedämmte Leitungen fordert.

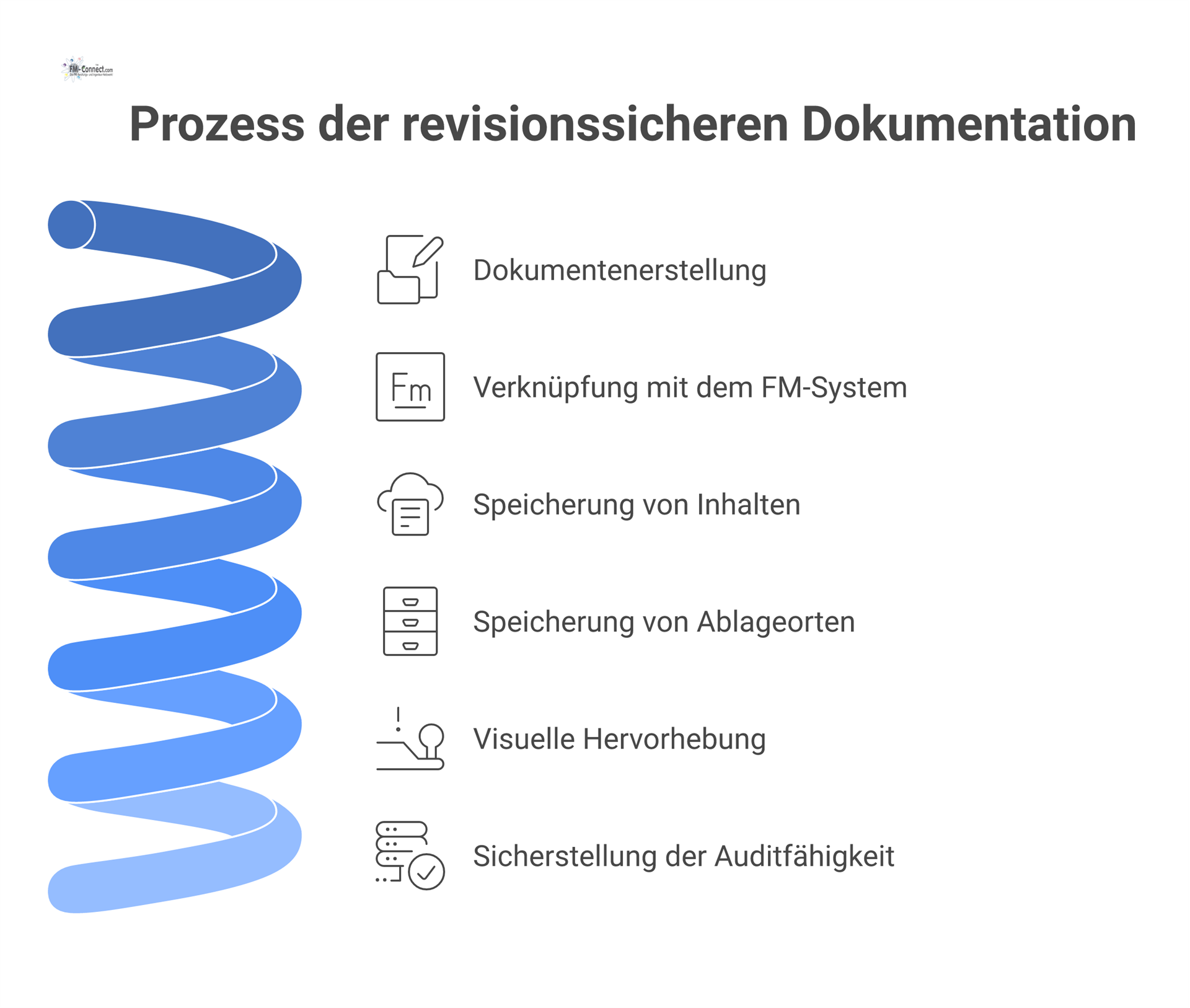

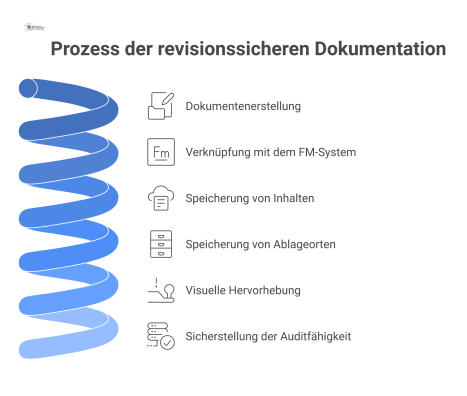

Auditfähig ist eine Dokumentation nur, wenn sie pro Gebäude und Anlagenteil eindeutig zuordenbar ist, Versionen und Stände nachvollziehbar abbildet und kritische Punkte (Armaturen, Durchführungen, Außenabschnitte, Befestigungsbereiche) mit Fotobelegen belegt. Sonderfallsituationen nach Anlage 8 (z. B. reduzierte Dämmstärken in Durchbruch-/Kreuzungsbereichen oder erhöhte Anforderungen an Außenluftbereiche) müssen als eigene Nachweisfälle geführt werden, weil sie die typische Prüf- und Streitstelle in Abnahmen/Audits darstellen.
