Heizungsrohrnetz
Diese Dokumentationsübersicht beschreibt alle im Facility Management erforderlichen technischen, sicherheitstechnischen und gesetzlich vorgeschriebenen Unterlagen für die Planung, Errichtung, Inbetriebnahme und den Betrieb von Heizungsrohrnetzen in Gebäuden. Grundlage sind die Vorgaben des Gebäudeenergiegesetzes (GEG), der DIN 18380 (VOB/C) für Heizungsanlagen, die BTGA‑Regel 3.002 für Prüf‑ und Spülvorgänge sowie die DIN EN 809, die sicherheitstechnische Anforderungen an Pumpensysteme festlegt. Ziel ist die Bereitstellung einer vollständigen, auditfähigen Betreiberakte, die technische Sicherheit, Betriebszuverlässigkeit und rechtliche Compliance sicherstellt.
Heizungsrohrnetz im technischen Betrieb
- Heizungsrohrnetz – Dokumentationsübersicht für Planung, Errichtung und Betrieb
- Prüf‑ und Inbetriebnahmedokumente
- Spülprotokoll – Heizungsrohrnetz
- Gesetzliche Betreiberunterlagen gemäß GEG
Technische Produkt‑ und Komponentenunterlagen
| Feld | Inhalt |
|---|---|
| Dokumenttitel/-typ | Produktkennzeichnung der Pumpe |
| Zweck & Geltungsbereich | Sicherstellung, dass Pumpen im Heizungsrohrnetz gemäß DIN EN 809 korrekt gekennzeichnet, rückverfolgbar und betriebssicher sind. Die Kennzeichnung ermöglicht eine eindeutige Zuordnung und dokumentiert sicherheitsrelevante Daten. |
| Relevante Regelwerke | DIN EN 809 |
| Schlüsselelemente | • Herstellerangaben (Name, Anschrift) |
| Verantwortlich | Hersteller der Pumpe |
| Praxis‑Hinweise | Die Produktkennzeichnung ist im Facility Management unverzichtbar für die Ersatzteilidentifikation, die sicherheitstechnische Bewertung, die Ermittlung von Betriebsparametern und die Pflege der Bestandsdokumentation. Eine klare Kennzeichnung erleichtert Wartungsplanung und Risikoanalyse. |
Die DIN EN 809 definiert allgemeine sicherheitstechnische Anforderungen für Pumpen und Pumpeneinheiten. Sie schreibt vor, dass jede Pumpe mit einem Typenschild versehen sein muss, das wesentliche Daten wie Hersteller, Typ, Seriennummer, Baujahr sowie hydraulische und elektrische Kenngrößen enthält. Diese eindeutige Kennzeichnung ermöglicht die Rückverfolgbarkeit, den Vergleich mit den Auslegungsdaten und eine fundierte Beurteilung der Betriebssicherheit. Für das Facility Management bildet sie die Basis zur Bestellung von Ersatzteilen, für die Wartungsplanung sowie zur Erfüllung gesetzlicher Dokumentationspflichten.
Prüf‑ und Inbetriebnahmedokumente
| Feld | Inhalt |
|---|---|
| Dokumenttitel/-typ | Prüfbericht zur Druckprüfung des Heizungsrohrnetzes |
| Zweck & Geltungsbereich | Nachweis, dass das Rohrnetz dicht und normgerecht installiert wurde. Die Prüfung wird nach BTGA‑Regel 3.002 und DIN 18380 durchgeführt und dokumentiert, dass die Leitungen vor der Abnahme frei von Leckagen sind. |
| Relevante Regelwerke | BTGA‑Regel 3.002, DIN 18380 |
| Schlüsselelemente | • Prüfdruck und Bezug (z. B. Sicherheitsventilansprechdruck oder 1,3‑facher Betriebsdruck) |
| Verantwortlich | Fachunternehmer / Installateur |
| Praxis‑Hinweise | Der Prüfbericht ist Voraussetzung für die Abnahme und Gewährleistung. Alle Armaturen und Geräte, die nicht für den Prüfdruck ausgelegt sind, müssen während der Prüfung demontiert oder abgekoppelt werden. Nach der Druckprüfung ist das System auf Betriebstemperatur zu fahren, um mögliche Undichtigkeiten bei Warmbetrieb zu erkennen. |

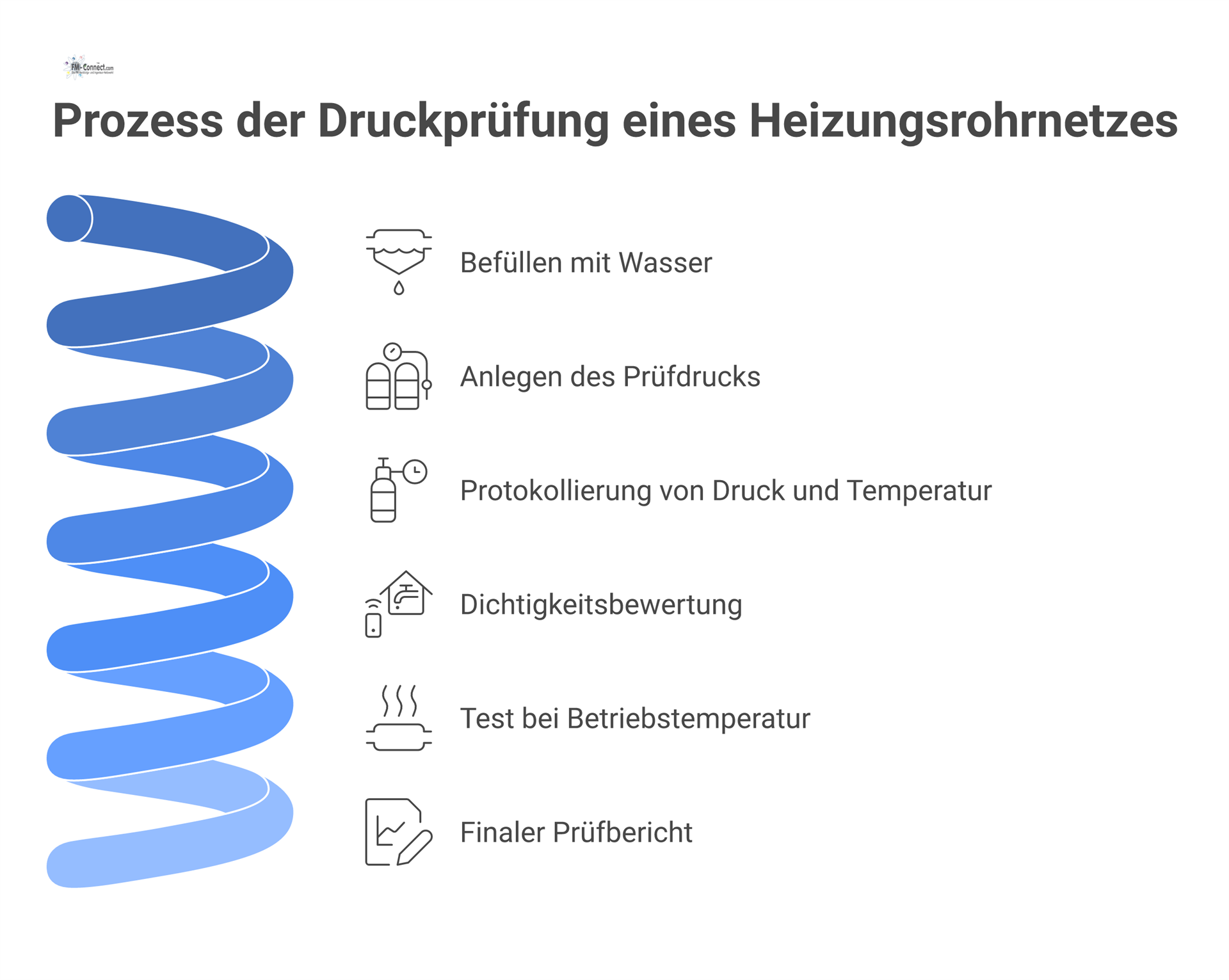

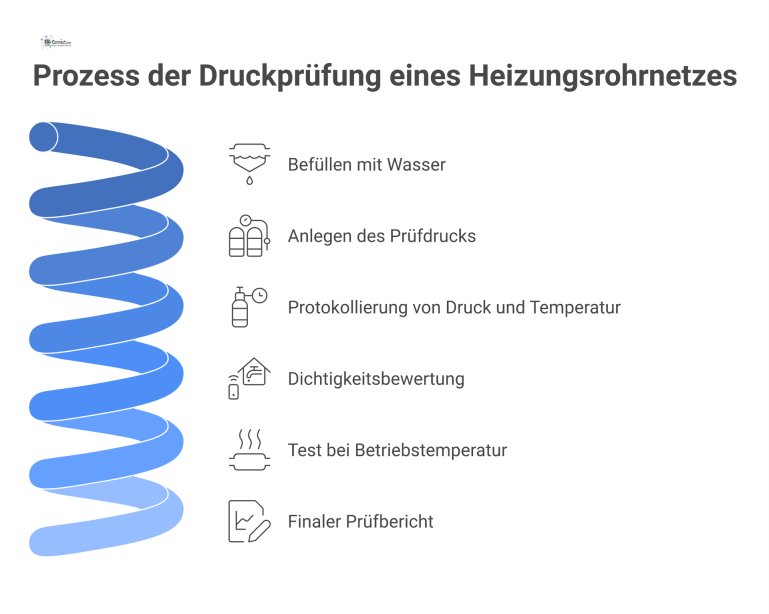

Die Druckprüfung ist ein zentrales Element der Inbetriebnahme. Nach DIN 18380 muss das Wasserheizungssystem vor dem Einbau von Bauteilen, die nicht für den Prüfdruck ausgelegt sind, einem Druckversuch unterzogen werden. Der Prüfdruck entspricht mindestens dem Ansprechdruck des Sicherheitsventils bzw. 1,3 mal dem Betriebsdruck. Das Leitungssystem wird mit gefiltertem Wasser gefüllt und sorgfältig entlüftet. Anschließend wird der Prüfdruck über mehrere Stunden gehalten; der Druckverlauf sowie die Temperatur werden protokolliert. Nach Abschluss des Tests wird die Anlage auf ihre maximale Betriebstemperatur aufgeheizt, um Dichtigkeiten auch unter thermischer Beanspruchung zu prüfen. Der dokumentierte Prüfbericht dient dem Nachweis der normkonformen Ausführung, der Gewährleistung und der späteren Schadensanalyse im Facility Management.
Spülprotokoll – Heizungsrohrnetz
| Feld | Inhalt |
|---|---|
| Dokumenttitel/-typ | Spülprotokoll Heizungsrohrnetz |
| Zweck & Geltungsbereich | Nachweis der ordnungsgemäßen Spülung des Rohrnetzes zur Entfernung von Schmutz, Schlamm, Montagepartikeln und Korrosionsrückständen. Das Protokoll belegt, dass die Anlage nach der Druckprüfung gereinigt wurde und somit störungsfrei in Betrieb gehen kann. |
| Relevante Regelwerke | BTGA‑Regel 3.002, DIN 18380 |
| Schlüsselelemente | • Spülverfahren (kontinuierliches Wasserspülen, dynamische oder Impulsspülung, Wasser‑Luft‑Gemisch) |
| Verantwortlich | Installateur / Heizungsbauer |
| Praxis‑Hinweise | Eine gründliche Spülung verhindert Funktionsstörungen, Korrosion, Schäden an hocheffizienten Pumpen und hydraulische Störungen. Zu kleine Füll‑ oder Spülanschlüsse reduzieren die Wirksamkeit; daher müssen Spülanschlüsse mit der Rohrdimension übereinstimmen. Bei Bedarf ist eine Wasser‑Luft‑Spülung einzusetzen, um hartnäckige Ablagerungen zu lösen. |

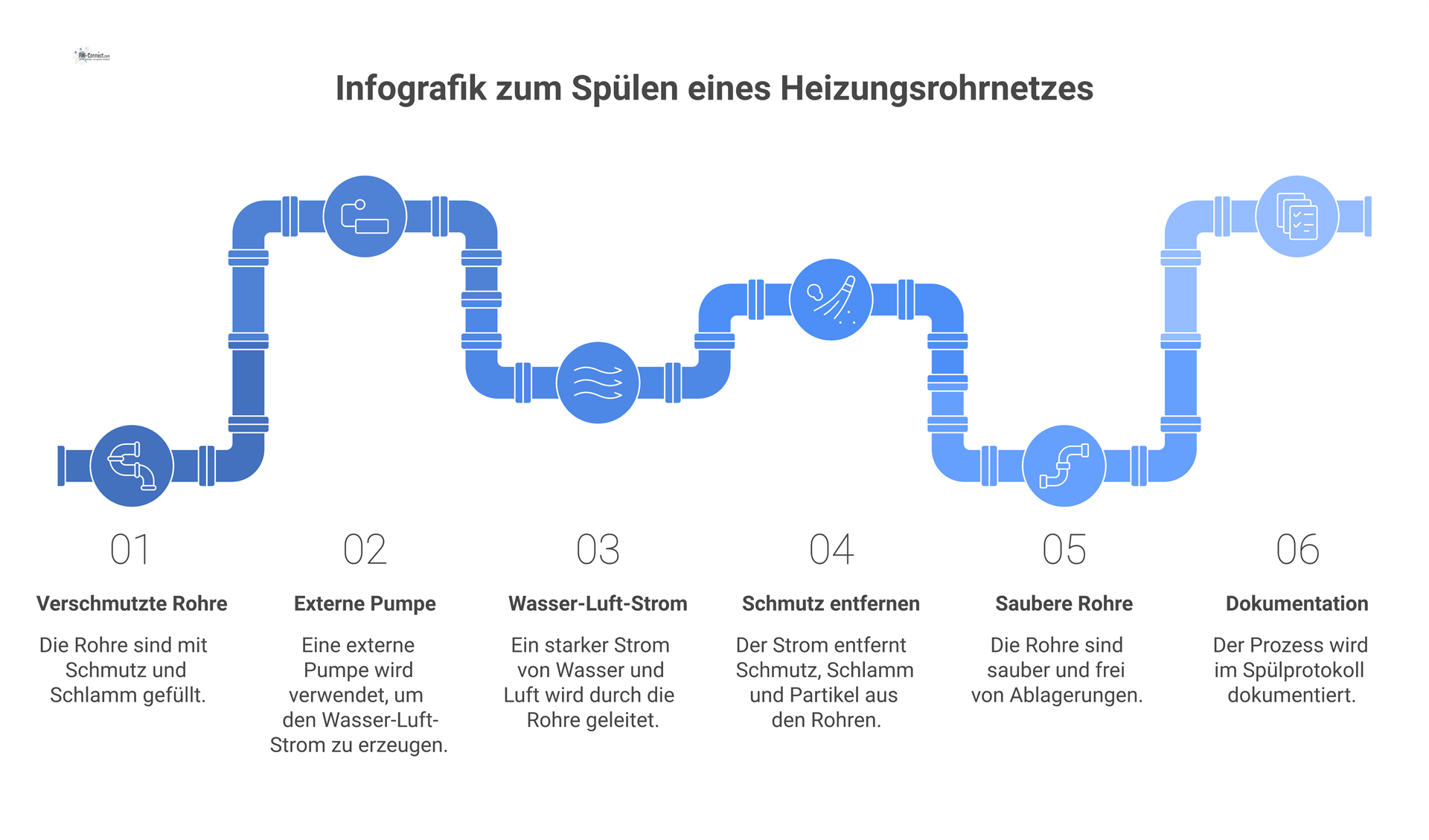

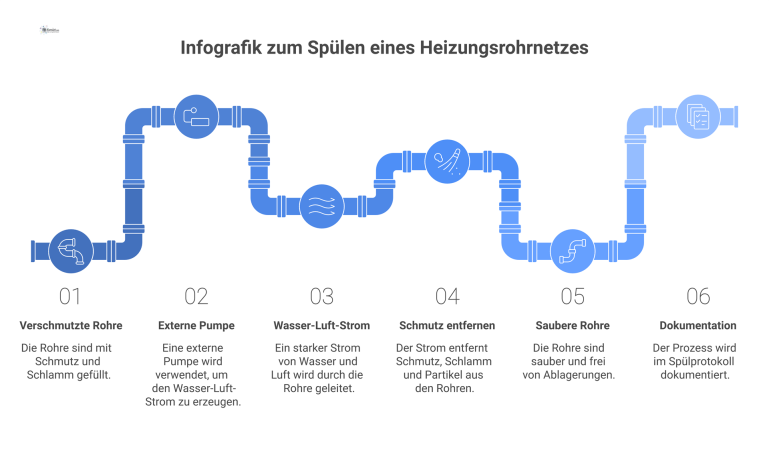

Ein normgerechtes Spülen der Heizungsanlage ist unerlässlich, weil in neuen Rohrleitungen Produktionsrückstände, Montagepartikel und Korrosionsschlämme verbleiben können. Die BTGA‑Regel 3.002 schreibt vor, dass nach der Druckprüfung und vor dem Befüllen und Entlüften eine Reinigung durchgeführt wird. Das Spülen beginnt an den höchsten Punkten des Systems, während an den tiefsten Stellen Ablassstellen geöffnet sind, damit Verschmutzungen abtransportiert werden können. Für eine wirksame Spülung sind ausreichende Fließgeschwindigkeiten erforderlich; deshalb wird häufig eine externe Spülpumpe eingesetzt, und die Spülanschlüsse müssen der Rohrdimension entsprechen. Je nach Anlagenkonfiguration kann eine intermittierende Wasser‑Luft‑Mischung die Reinigung verbessern. Zu hohe Spüldrücke können jedoch Verschmutzungen zu „Pfropfen“ verdichten; das Verfahren ist daher an die Anlage anzupassen. Nach der Reinigung darf die Anlage maximal einen Tag entleert bleiben, um Korrosion zu vermeiden. Das Spülprotokoll dokumentiert sämtliche Parameter und belegt die ordnungsgemäße Durchführung für die Inbetriebnahme und spätere Qualitätsnachweise.
Gesetzliche Betreiberunterlagen gemäß GEG
| Feld | Inhalt |
|---|---|
| Dokumenttitel/-typ | Unternehmererklärung GEG |
| Zweck & Geltungsbereich | Nachweis, dass die Heizungsanlage und die betroffenen Bauteile gemäß den energetischen Anforderungen des GEG errichtet oder modernisiert wurden. Die Erklärung bestätigt die Einhaltung der gesetzlichen Mindeststandards für Energieeffizienz und erneuerbare Energien und dient als Dokumentation gegenüber Behörden und Bauherrn. |
| Relevante Regelwerke | GEG (§ 96 und § 97) |
| Schlüsselelemente | • Name und Anschrift des ausführenden Unternehmens |
| Verantwortlich | Fachunternehmer / Anlagenerrichter |
| Praxis‑Hinweise | Die Unternehmererklärung ist gesetzlich verpflichtend, wenn an der Gebäudehülle gedämmt, ein Heizungsrohrnetz errichtet oder modernisiert oder Pumpen und Regelungstechnik ausgetauscht werden. Sie wird bei behördlichen Abnahmen und energetischen Beratungsgesprächen vorgelegt. Das Versäumnis, eine Erklärung auszustellen, kann mit einer Geldbuße geahndet werden. |
Das Gebäudeenergiegesetz schreibt vor, dass der ausführende Fachunternehmer nach der Errichtung oder Sanierung einer Heizungsanlage eine Unternehmererklärung ausstellt. Diese bescheinigt, dass die Arbeiten den energetischen Anforderungen entsprechen. Der Eigentümer muss die Erklärung mindestens zehn Jahre aufbewahren und auf Verlangen der Behörde vorlegen. Die Erklärung dient als Nachweis für die Energieeffizienz des Systems und ist bei Förderprogrammen oder Sanierungsmaßnahmen eine Voraussetzung. Es existiert kein vorgeschriebenes Formular; viele Branchenverbände stellen jedoch Muster zur Verfügung. Eine ordnungsgemäße und vollständige Unternehmererklärung unterstützt Facility Manager bei Audits, behördlichen Kontrollen und der Planung von Modernisierungen.
