Leitfaden für Raumheizflächen im Gebäudebetrieb
Diese Seite bietet Unterlagen und Hinweise für den Betrieb von Raumheizflächen im Gebäudemanagement. Sie umfasst technische Dokumente, Prüfprotokolle und Anforderungen zur Nutzung, Wartung und Kontrolle der Heizfläche sowie Aspekte der Energieeffizienz und Sicherheit im laufenden Betrieb.
Technik und Auslegung von Raumheizflächen
- Abnahme- / Prüfprotokoll für Raumheizflächen
- Anlagenbuch für Warmwasser-Heizungsanlagen
- Ausführungs- / Implementierungspläne für Raumheizflächen
- Bestands- / Inventarpläne
- Elektrische Anschlusspläne
- Betriebs- / Nutzerhandbuch für Raumheizflächen
- Betriebs- und Sicherheitsanweisungen für elektrische Komponenten
- Prüfprotokolle elektrischer Betriebsmittel
- Dokumentation durchgeführter Optimierungsmaßnahmen
- Heizungsprüf- und Ergebnisprotokolle
- Betriebsanleitung für Raumheizflächen
- Dokumentation des hydraulischen Abgleichs
- Fachunternehmererklärung (Heizungsanlagen)
- Fundament-/Aufstellplan für Raumheizflächen
- Funktions- und Strangschema (LPH 8 – Ausführungsstand)
- Montageplan für Raumheizflächen
- Gebrauchsanweisung / Produktinformation
- Abgasmessprotokoll (bei zugehörigen Wärmeerzeugern)
- Protokoll zur Einweisung von Betriebs- und Wartungspersonal
- Protokoll zur Einweisung von Betriebs- und Wartungspersonal
- Prüfbuch für elektrische Anlagen und Betriebsmittel (nur auf Anforderung der BG)
- Revisionsunterlagen für Flächenheiz- und -kühlsysteme
- Stromlauf-/Schaltpläne – Installationsplanung (LPH 7+)
- Übersichts-Schaltplan nach DIN EN 61082-1 – Revisionsstand (LPH 8)
- Wartungs- und Instandhaltungsanweisungen
- Wasseranalysen und Analyseberichte
- Werkstattzeichnungen (Heizung)
- Zusammenstellung der wichtigsten technischen Daten
Abnahme- / Prüfprotokoll für Raumheizflächen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Abnahme- / Prüfprotokoll Heizungsanlage |
| Zweck & Geltungsbereich | Formale Bestätigung der vertrags- und normgerechten Errichtung der Raumheizflächen |
| Relevante Regelwerke | HOAI (LPH 8); DIN 18380 (VOB/C ATV) |
| Wesentliche Inhalte | • Funktionsprüfung |
| Verantwortlich | Auftragnehmer (Heizungsfachbetrieb), Auftraggeber |
| Praxisbezug | Voraussetzung für Inbetriebnahme, Gewährleistungsbeginn, Übergabe in den Betrieb |
Erläuterung:
Das Abnahme- bzw. Prüfprotokoll dokumentiert den Übergang von der Bau- in die Betriebsphase der Heizungsanlage und bestätigt schriftlich, dass die Raumheizflächen vertragsgerecht und normkonform erstellt wurden. Mängel oder Restarbeiten werden darin festgehalten und mit Fristen zur Beseitigung versehen. Das unterzeichnete Protokoll ist haftungs- und gewährleistungsrelevant: Erst mit der formalen Abnahme beginnen Gewährleistungsfristen zu laufen und der Betreiber übernimmt die Anlage in seine Verantwortung. Zudem liefert es die notwendigen Nachweise für Funktionsfähigkeit, Dichtheit und korrekten hydraulischen Abgleich, was die Grundlage für einen ordnungsgemäßen, effizienten Betrieb und spätere Optimierungen bildet. Ohne Abnahmeprotokoll wäre ein rechtssicherer Betrieb nicht gegeben, weshalb es als Voraussetzung für Inbetriebnahme und Übergabe in den Regelbetrieb unabdingbar ist.
Anlagenbuch für Warmwasser-Heizungsanlagen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Anlagenbuch |
| Zweck & Geltungsbereich | Zentrale Langzeitdokumentation aller relevanten Anlagen- und Betriebsdaten |
| Relevante Regelwerke | VDI 2035-1; VDI 2035-3; VDI 3810-3 |
| Wesentliche Inhalte | • Anlagendaten |
| Verantwortlich | Errichter (Ersterstellung), Betreiber (Fortschreibung) |
| Praxisbezug | Betriebssicherheit, Schadensprävention, Audit- und Versicherungsnachweis |
Erläuterung:
Das Anlagenbuch ist ein zentrales Betreiberinstrument, um einen schadensfreien, effizienten und normgerechten Heizungsbetrieb über die gesamte Nutzungsdauer sicherzustellen. Darin werden alle wesentlichen Anlagendaten und -ereignisse lückenlos festgehalten – von der Wasserqualität (nach VDI 2035) über eingestellte Betriebsparameter bis hin zu durchgeführten Wartungen und aufgetretenen Störungen. Diese Langzeitdokumentation ermöglicht es dem Betreiber, frühzeitig Schäden vorzubeugen (z. B. durch Überwachung von Korrosionsschutz und Wasserhärte) und die Betriebssicherheit jederzeit nachzuweisen. Im Audit- oder Schadensfall dienen die Aufzeichnungen als wichtiger Nachweis gegenüber Versicherern und Behörden, dass alle vorgeschriebenen Maßnahmen eingehalten wurden. Das Anlagenbuch wird initial vom Errichter angelegt und vom Betreiber kontinuierlich fortgeschrieben, sodass stets ein aktueller Überblick über den Anlagenzustand besteht.
Ausführungs- / Implementierungspläne für Raumheizflächen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Ausführungspläne |
| Zweck & Geltungsbereich | Darstellung der tatsächlich ausgeführten Installation |
| Relevante Regelwerke | DIN 18380 (VOB/C ATV) |
| Wesentliche Inhalte | • Lage der Heizflächen |
| Verantwortlich | Auftragnehmer |
| Praxisbezug | Wartung, Störungsbeseitigung, Umbauten |
Erläuterung:
Die Ausführungs- bzw. Revisionspläne halten den Ist-Zustand der Heizflächeninstallation detailliert fest, einschließlich aller Rohrführungen, Ventile und Anschlüsse, wie tatsächlich gebaut. Sie dienen als unverzichtbare Grundlage für die technische Instandhaltung – beispielsweise, um bei Störungen schnell die Leitungsführung nachvollziehen oder Absperrarmaturen lokalisieren zu können. Auch für Modernisierungen oder Erweiterungen der Anlage sind diese Pläne essenziell, da sie ermöglichen, neue Komponenten nahtlos in das bestehende System zu integrieren, ohne Überraschungen oder Beschädigungen. Im laufenden Betrieb helfen die Ausführungspläne zudem, Wartungsarbeiten effizient zu planen (etwa indem man genau weiß, welche Bereiche beim Entleeren eines Heizkreises betroffen sind). Der Auftragnehmer erstellt und übergibt diese Unterlagen nach Fertigstellung der Arbeiten, damit der Betreiber jederzeit über eine aktuelle und verlässliche Dokumentation der verbauten Heizflächen verfügt.
Bestands- / Inventarpläne
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Bestands- / Inventarpläne |
| Zweck & Geltungsbereich | Vollständige Übersicht aller installierten Raumheizflächen |
| Relevante Regelwerke | DIN 18380 (VOB/C ATV); VDI 6026-1 |
| Wesentliche Inhalte | • Gerätetypen |
| Verantwortlich | Auftragnehmer |
| Praxisbezug | FM-Betrieb, Ersatzteil- und Lebenszyklusmanagement |
Erläuterung:
Die Bestands- bzw. Inventarpläne bieten eine vollständige Übersicht aller installierten Raumheizflächen und deren Kenndaten. Jede Heizfläche wird dabei mit Typ, Leistungsangabe, Einbauort und idealerweise einer eindeutigen Kennung erfasst. Dadurch wird eine systematische Instandhaltungs- und Budgetplanung ermöglicht: Der Betreiber weiß genau, wie viele und welche Heizkörper oder Heizkreise vorhanden sind, und kann Wartungs- und Austauschzyklen gezielt vorausplanen. Zum Beispiel lässt sich das Lebenszyklusende bestimmter Heizkörpertypen abschätzen und rechtzeitig Budget für Ersatzmaßnahmen einplanen. Gleichzeitig unterstützen die Inventarpläne das technische Asset Management, indem sie als Anlagenregister dienen und bei Störungen oder Rückfragen sofort erkennen lassen, welches Bauteil wo verbaut ist. Diese Pläne werden vom Errichter erstellt und dem Facility Management übergeben, damit im laufenden Betrieb jederzeit verlässliche Stammdaten der Heizungskomponenten zur Verfügung stehen.

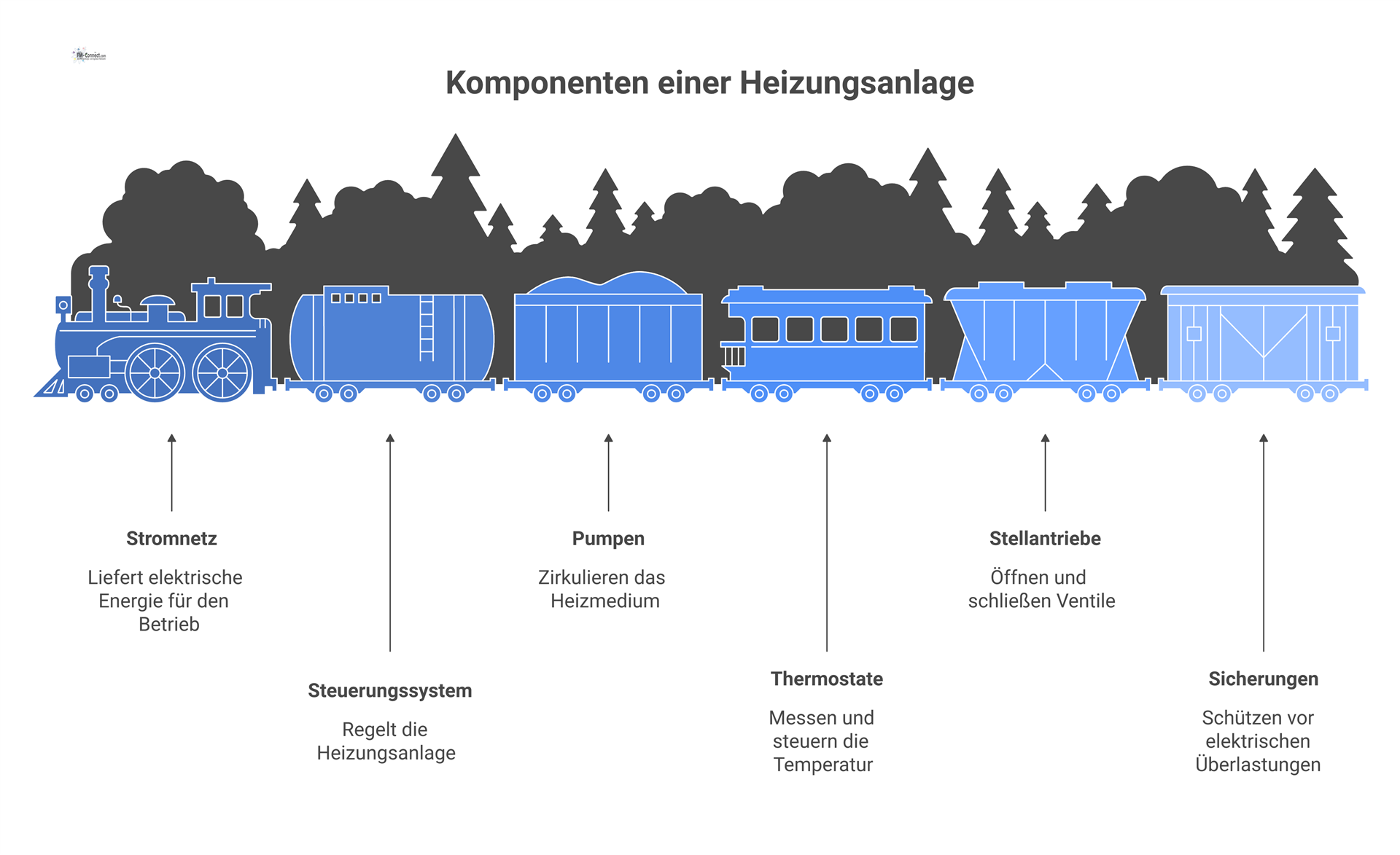

Elektrische Anschlusspläne
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Elektrischer Anschlussplan |
| Zweck & Geltungsbereich | Darstellung der elektrischen Anbindung von Regel- und Ventiltechnik |
| Relevante Regelwerke | DIN EN 61082-1 (VDE 0040-1); DIN 18380 (VOB/C ATV) |
| Wesentliche Inhalte | • Anschlussbelegung |
| Verantwortlich | Auftragnehmer |
| Praxisbezug | Fehlersuche, Prüfungen, Anpassungen |
Erläuterung
Elektrische Anschlusspläne stellen grafisch dar, wie die Regel- und Ventiltechnik der Heizflächen an das elektrische Netz und das Steuerungssystem angebunden ist. Darin sind beispielsweise die Verdrahtung der Stellantriebe an Heizkörpern oder Heizkreisverteilern, die Zuleitungen für Umwälzpumpen sowie die Einbindung in Steuer- und Sicherheitseinrichtungen (z. B. Sicherungsautomaten, Raumthermostate) verzeichnet. Diese Unterlagen bilden die Grundlage für einen sicheren Betrieb der elektrischen Komponenten, denn nur mit aktuellen Schalt- und Stromlaufplänen können Fachkräfte im Störungsfall schnell und gefahrlos agieren (z. B. den richtigen Stromkreis abschalten). Ebenso sind die Pläne unentbehrlich für wiederkehrende elektrische Prüfungen nach DGUV-Vorschrift, da sie alle prüfpflichtigen Betriebsmittel und deren Anschlusspunkte aufzeigen. Im Fehlerfall erlauben die Anschlusspläne eine gezielte Störungsanalyse, indem z. B. der Signal- oder Stromfluss nachverfolgt werden kann. Der Heizungsfachbetrieb bzw. Elektrotechniker erstellt diese Pläne gemäß DIN EN 61082-1 und übergibt sie als Teil der Revisionsdokumentation an den Betreiber.
Betriebs- / Nutzerhandbuch für Raumheizflächen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Betriebs- / Nutzerhandbuch |
| Zweck & Geltungsbereich | Anleitung für Betrieb, Bedienung und Wartung |
| Relevante Regelwerke | DIN 18380 (VOB/C ATV); VDI 6026-1 |
| Wesentliche Inhalte | • Bedienhinweise |
| Verantwortlich | Auftragnehmer |
| Praxisbezug | Schulung, sicherer Anlagenbetrieb |
Erläuterung
Das Betriebs- bzw. Nutzerhandbuch fasst alle wichtigen Anleitungen für den Betrieb, die Bedienung und die Wartung der Raumheizflächen zusammen. Es erklärt in verständlicher Form, wie die Heizungsanlage und insbesondere die einzelnen Heizkörper oder Heizkreise bestimmungsgemäß, effizient und betriebssicher genutzt werden. Typische Inhalte sind z. B. Schritt-für-Schritt-Anweisungen zur Inbetriebnahme und Außerbetriebnahme, Hinweise zur Temperatureinstellung an Thermostatventilen, zum richtigen Entlüften von Heizkörpern sowie vorgegebene Wartungsintervalle und Prüfpunkte (etwa jährliche Inspektionen durch den Fachmann). Auch einfache Maßnahmen zur Störungsbeseitigung oder Verhaltenstipps bei Fehlermeldungen sind enthalten, um dem Nutzer einen sicheren Umgang mit der Anlage zu ermöglichen. Der Auftragnehmer (Installationsfirma) ist verpflichtet, ein solches Handbuch gemäß den einschlägigen Normen (z. B. VDI 6026) zu erstellen und dem Betreiber zu übergeben. Damit steht dem Facility Management ein Nachschlagewerk zur Verfügung, das die Schulung des Betriebspersonals unterstützt und Fehlbedienungen vorbeugt.
Betriebs- und Sicherheitsanweisungen für elektrische Komponenten
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Betriebs- und Sicherheitsanweisungen |
| Zweck & Geltungsbereich | Sicherer Umgang mit elektrischen Bauteilen |
| Relevante Regelwerke | Richtlinie 2014/35/EU; 1. ProdSV |
| Wesentliche Inhalte | • elektrische Gefährdungen |
| Verantwortlich | Hersteller |
| Praxisbezug | Arbeitsschutz, Unterweisungen |
Erläuterung
Die vom Hersteller bereitgestellten Betriebs- und Sicherheitsanweisungen für alle elektrischen Komponenten (z. B. elektrische Stellantriebe, Pumpen, Steuerungen) sind unerlässlich, um den sicheren Umgang mit diesen Bauteilen zu gewährleisten. Sie enthalten Warnhinweise vor elektrischen Gefährdungen (etwa Stromschlag oder Überhitzung), Angaben zu erforderlichen Schutzmaßnahmen (z. B. Freischalten der Spannungszufuhr vor Wartung, Absicherung durch FI-Schutzschalter) sowie Hinweise zur fachgerechten Wartung. Damit erfüllen diese Dokumente die produktsicherheits- und arbeitsschutzrechtlichen Anforderungen, wie sie etwa in der EU-Niederspannungsrichtlinie (2014/35/EU) und der deutschen 1. ProdSV vorgegeben sind. Für den Betreiber sind diese Anleitungen fester Bestandteil der Unterweisung des Betriebspersonals: Alle Mitarbeiter, die an der Heizungsanlage arbeiten, müssen über die Herstellerhinweise zu Gefahren und Schutzvorkehrungen informiert sein. Die konsequente Beachtung dieser Anweisungen trägt nicht nur zur Unfallverhütung bei, sondern schützt auch vor Haftungsrisiken, da die Betreiberpflichten in Bezug auf sichere Arbeitsmittel erfüllt werden.
Prüfprotokolle elektrischer Betriebsmittel
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Elektrische Prüfprotokolle |
| Zweck & Geltungsbereich | Nachweis der elektrischen Sicherheit |
| Relevante Regelwerke | DGUV Vorschrift 3; DGUV Vorschrift 4; VDE 0701; VDE 0702 |
| Wesentliche Inhalte | • Messwerte |
| Verantwortlich | Elektrofachkraft / befähigte Person |
| Praxisbezug | Behörden-, BG- und Versicherungsnachweis |
Erläuterung
Elektrische Prüfprotokolle dokumentieren die regelmäßige Überprüfung aller relevanten elektrischen Betriebsmittel im Heizsystem, etwa Pumpenmotoren, elektrische Ventilantriebe oder Steuergeräte. Eine Elektrofachkraft bzw. befähigte Person führt diese Prüfungen gemäß den Vorgaben der DGUV Vorschriften 3 und 4 sowie der einschlägigen VDE-Normen (z. B. VDE 0701/0702) durch. Im Protokoll werden die gemessenen Werte (z. B. Isolationswiderstand, Schutzleiterdurchgängigkeit, Ableitstrom) festgehalten, bewertet und mit Terminen für die nächste Prüfung bzw. Prüfplaketten versehen. Diese Unterlagen belegen den ordnungsgemäßen Zustand der elektrischen Komponenten zum Prüfzeitpunkt und dienen als Nachweis gegenüber Aufsichtsbehörden, der Berufsgenossenschaft und Versicherern. Im Falle eines Zwischenfalls wie eines elektrischen Unfalls oder Brandschadens kann der Betreiber so nachweisen, dass die vorgeschriebenen Sicherheitsprüfungen eingehalten wurden. Zudem ermöglichen die Protokolle eine Nachverfolgung etwaiger Mängel: Falls ein Messwert grenzwertig war, kann gezielt nachgebessert und bei der nächsten Prüfung erneut überprüft werden. Für einen sicheren Gebäudebetrieb ist die lückenlose Aufbewahrung dieser Prüfberichte daher unverzichtbar.
Dokumentation durchgeführter Optimierungsmaßnahmen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Optimierungsnachweise |
| Zweck & Geltungsbereich | Nachweis der Umsetzung energieeffizienzerhöhender Maßnahmen |
| Relevante Regelwerke | Gebäudeenergiegesetz (GEG) |
| Wesentliche Inhalte | • Maßnahme |
| Verantwortlich | Betreiber / Fachunternehmen |
| Praxisbezug | Energiecontrolling, Förder- und Behördennachweise |
Erläuterung
Ein Nachweisordner für durchgeführte Optimierungsmaßnahmen dokumentiert alle Schritte, die zur Steigerung der Energieeffizienz der Heizungsanlage unternommen wurden. Hier werden beispielsweise der hydraulische Abgleich, der Einbau effizienterer Pumpen, die Dämmung von Verteilleitungen oder die Optimierung von Regelparametern mit Datum, verantwortlicher Fachfirma, Zielsetzung und beobachtetem Effekt festgehalten. Diese Dokumentation belegt die systematische Umsetzung von Effizienzmaßnahmen durch den Betreiber und dient als Kernstück des Energiecontrollings. Anhand der aufgezeichneten Maßnahmen lässt sich nachvollziehen, welche Einsparungen erzielt wurden und wo ggf. weiterer Optimierungsbedarf besteht. Gleichzeitig trägt eine solche Sammlung zur Konformität mit dem Gebäudeenergiegesetz (GEG) bei: Viele Effizienzmaßnahmen (z. B. hydraulischer Abgleich) sind gesetzlich vorgeschrieben oder werden im Rahmen von Energieaudits gefordert. Im Falle von Förderprogrammen oder behördlichen Nachfragen kann der Betreiber mit diesen Unterlagen nachweisen, dass er seine Pflichten zur Energieeinsparung erfüllt und aktiv an der Verbesserung der Anlagenperformance arbeitet.
Heizungsprüf- und Ergebnisprotokolle
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Heizungsprüfprotokolle |
| Zweck & Geltungsbereich | Bewertung des Anlagenzustands und Optimierungsbedarfs |
| Relevante Regelwerke | Gebäudeenergiegesetz (GEG) |
| Wesentliche Inhalte | • Effizienzbewertung |
| Verantwortlich | Qualifizierte Person (Heizungsprüfung nach GEG) |
| Praxisbezug | Maßnahmenplanung, Nachweis der GEG-Pflichten |
Erläuterung
Heizungsprüf- und Ergebnisprotokolle werden von einer qualifizierten Person im Rahmen der gesetzlich vorgeschriebenen Heizungsinspektion (nach GEG § 60b) erstellt. Darin wird der energetische Zustand der Warmwasser-Heizungsanlage umfassend bewertet – einschließlich der Effizienz des Wärmeerzeugers, der Regelungseinstellungen, der Pumpenleistung und der Wärmeverteilung (z. B. Dämmzustand der Leitungen). Das Protokoll enthält eine Zusammenfassung der Befunde (z. B. Effizienzkennzahlen oder Einstufungen) sowie konkrete Optimierungsempfehlungen, um etwaige Schwachstellen zu beheben. Diese Dokumente unterstützen die gesetzlich geforderte Effizienzüberwachung von Heizungsanlagen und liefern dem Betreiber eine klare Handlungsgrundlage. Auf Basis der Ergebnisse können Modernisierungsmaßnahmen geplant und priorisiert werden, etwa der Austausch eines veralteten Kessels, die Nachdämmung ungedämmter Heizungsrohre oder das Nachrüsten einer zeitgemäßen Regelungstechnik. Gleichzeitig dient das Prüfprotokoll als Nachweis gegenüber Behörden, dass die im GEG verankerten Prüfpflichten erfüllt wurden. Durch die regelmäßige Heizungsprüfung und die Umsetzung der empfohlenen Maßnahmen wird sichergestellt, dass die Anlage dauerhaft energetisch optimiert betrieben wird.
Betriebsanleitung für Raumheizflächen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Betriebsanleitung |
| Zweck & Geltungsbereich | Anleitung für den sicheren, bestimmungsgemäßen Betrieb der Raumheizflächen |
| Relevante Regelwerke | VDI 3810-3 |
| Wesentliche Inhalte | • Betriebsarten |
| Verantwortlich | Betreiber |
| Praxisbezug | Grundlage für den täglichen Betrieb und Nutzerinformation |
Erläuterung
Die Betriebsanleitung ist essenziell, damit Raumheizflächen ordnungsgemäß bedient werden und Fehlbedienungen vermieden werden. Sie gehört gemäß VDI 3810 Blatt 3 zu den Betreiberpflichten – der Betreiber muss sicherstellen, dass eine aktuelle Anleitung vorliegt und befolgt wird. Darin sind alle vorgesehenen Betriebsarten (z. B. Normalbetrieb, Nachtabsenkung) sowie die Handhabung der Regelung und Bedienung (wie Thermostatventile einstellen, Raumregler nutzen) beschrieben. Ebenso enthält sie Störhinweise (z. B. was zu tun ist, wenn ein Heizkörper kalt bleibt oder entlüftet werden muss) und wichtige Sicherheitsangaben. Hierzu zählen beispielsweise Warnungen, dass Heizkörper nicht abgedeckt werden dürfen oder welche maximalen Vorlauftemperaturen einzuhalten sind, um Gefahren oder Schäden zu vermeiden.
In der Praxis dient die Betriebsanleitung als Referenzdokument im täglichen Betrieb. Sowohl das Facility-Management-Personal als auch Nutzer (z. B. Mieter oder Mitarbeiter im Gebäude) können darin bei Fragen oder Störungen nachschlagen. So wird bei einer auftretenden Störung schnell ersichtlich, welche Schritte zur Fehlerbehebung vorgesehen sind. Gleichzeitig unterstützt die Anleitung die Unterweisung von Nutzern und Betriebspersonal, indem sie die sachgerechte und sichere Nutzung der Heizflächen erläutert. Insgesamt trägt eine vollständige und verständliche Betriebsanleitung maßgeblich zur Betriebssicherheit bei und hilft, die ordnungsgemäße Nutzung der Heizungsanlage gegenüber Prüfenden jederzeit nachweisen zu können.
Dokumentation des hydraulischen Abgleichs
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Nachweis hydraulischer Abgleich |
| Zweck & Geltungsbereich | Sicherstellung gleichmäßiger Wärmeverteilung und Energieeffizienz |
| Relevante Regelwerke | DIN 18380 (VOB/C ATV); Gebäudeenergiegesetz (GEG) |
| Wesentliche Inhalte | • Auslegungsdaten |
| Verantwortlich | Fachunternehmen Heizung |
| Praxisbezug | Energieeffizienz, Förderfähigkeit, Betriebskostenreduktion |
Erläuterung
Die Dokumentation des hydraulischen Abgleichs ist ein zentrales Effizienznachweisdokument und häufig gesetzlich vorgeschrieben. So verlangt z. B. das Gebäudeenergiegesetz bei größeren Anlagen (Wohngebäude mit ≥6 Wohneinheiten) einen belegten hydraulischen Abgleich, und auch für Förderprogramme (BEG, KfW/BAFA) ist ein solcher Nachweis Pflicht. In der Dokumentation werden alle relevanten Auslegungsdaten und Berechnungsgrundlagen festgehalten – etwa die raumweisen Heizlasten und erforderlichen Durchflussmengen für jede Heizfläche. Weiterhin enthält sie die tatsächlichen Einstellwerte an Thermostatventilen oder Strangregulierventilen sowie die erreichten Durchflussmengen in den Heizkreisen nach dem Abgleich. Abschließend erfolgt ein Ergebnisnachweis, der belegt, dass jeder Raum die benötigte Wärme erhält und die Anlage hydraulisch einwandfrei abgeglichen wurde. Diese Unterlagen werden vom ausführenden Fachunternehmen erstellt und dem Betreiber übergeben, um die korrekte Durchführung zu bestätigen.
Der hydraulische Abgleich sorgt dafür, dass alle Heizkörper und Heizkreise gleichmäßig und entsprechend ihrem Bedarf mit Heizwasser versorgt werden. Überhitzte oder unterversorgte Bereiche werden vermieden, was den Komfort erhöht und Strömungsgeräusche reduziert. Gleichzeitig wird die Energieeffizienz der Heizungsanlage deutlich verbessert: Pumpen müssen nicht überdimensioniert arbeiten, und Rücklauftemperaturen sinken, wodurch z. B. Brennwertkessel optimal kondensieren können. Für den Betreiber bedeutet die Dokumentation des Abgleichs auch einen Behörden- und Audit-Nachweis. Bei Energieaudits, Fördermittel-Prüfungen oder behördlichen Kontrollen kann mit diesem Dokument belegt werden, dass die Anlage nachweislich effizient eingestellt wurde. Zudem bildet der Nachweis die Grundlage für eventuell verlängerte Gewährleistungsansprüche oder Servicevereinbarungen, da er dokumentiert, dass die Anlage vom Start weg optimiert betrieben wird. Letztlich trägt die sorgfältige Dokumentation des hydraulischen Abgleichs zur Betriebskostenreduktion über die Lebensdauer bei und ist unverzichtbar für einen energieeffizienten Heizungsbetrieb.
Fachunternehmererklärung (Heizungsanlagen)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Fachunternehmererklärung |
| Zweck & Geltungsbereich | Bestätigung der norm- und vertragsgerechten Ausführung |
| Relevante Regelwerke | DIN 18380 (VOB/C ATV) |
| Wesentliche Inhalte | • Bezug auf Planung |
| Verantwortlich | Auftragnehmer / Installateur |
| Praxisbezug | Abnahme, Haftung, Gewährleistung |
Erläuterung
Die Fachunternehmererklärung ist eine vom ausführenden Heizungsfachunternehmen unterzeichnete Bestätigung, dass die Heizungsinstallation (einschließlich aller Raumheizflächen) fachgerecht und vertragskonform durchgeführt wurde. Sie nimmt explizit Bezug auf die genehmigte Planung und bestätigt die Einhaltung aller relevanten Normen und Vorschriften (anerkannte Regeln der Technik) während der Ausführung. Falls es während der Montage notwendige Änderungen oder Anpassungen gab, werden diese als Abweichungen transparent in der Erklärung festgehalten. Somit dokumentiert die Fachunternehmererklärung verbindlich, dass die Anlage dem Sollzustand entspricht und nach Vorgabe fertiggestellt wurde.
In der Praxis ist dieses Dokument ein Schlüsselelement der Abnahmeunterlagen. Der Auftraggeber/Betreiber erhält mit der Fachunternehmererklärung einen rechtsverbindlichen Nachweis der ordnungsgemäßen Ausführung, was für die Übergabe der Anlage an ihn oft Voraussetzung ist. Gleichzeitig übernimmt der Fachunternehmer damit Verantwortung für seine Arbeit – sollte später ein Mangel auftreten, kann die Erklärung im Rahmen der Gewährleistung herangezogen werden, um nachzuweisen, was zugesichert wurde. Die Fachunternehmererklärung spielt auch im Kontext energetischer Sanierungen eine Rolle: Häufig wird sie benötigt, um gegenüber Behörden oder Fördermittelgebern zu bestätigen, dass z. B. die Anforderungen des GEG erfüllt sind. Insgesamt schafft dieses Dokument Rechtssicherheit für beide Seiten: Es rundet die technische Dokumentation ab und stellt sicher, dass alle Beteiligten einen gemeinsamen, dokumentierten Wissensstand über den Ausführungsumfang haben. Für den Facility Manager bleibt die Erklärung ein wichtiges Archivdokument, um bei späteren Prüfungen oder Änderungen auf den ursprünglichen Konformitätsnachweis zurückgreifen zu können.

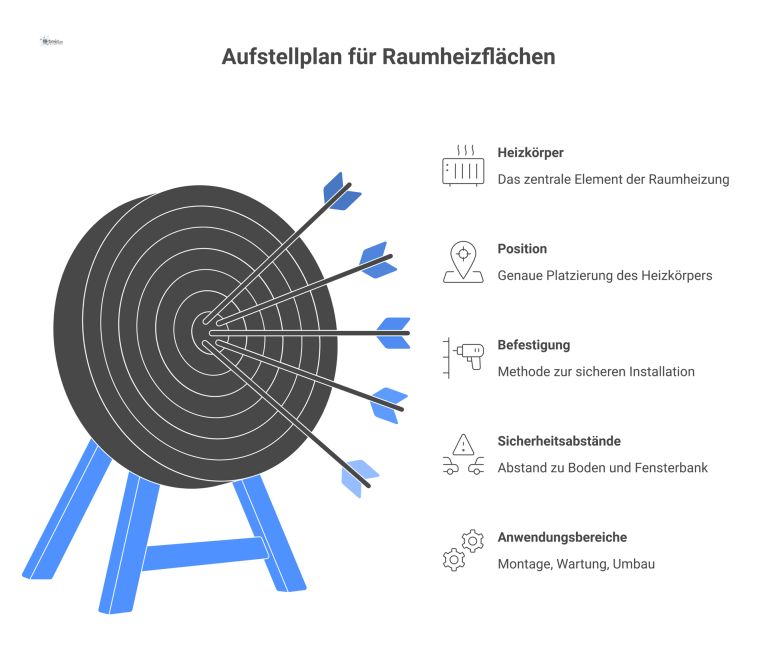

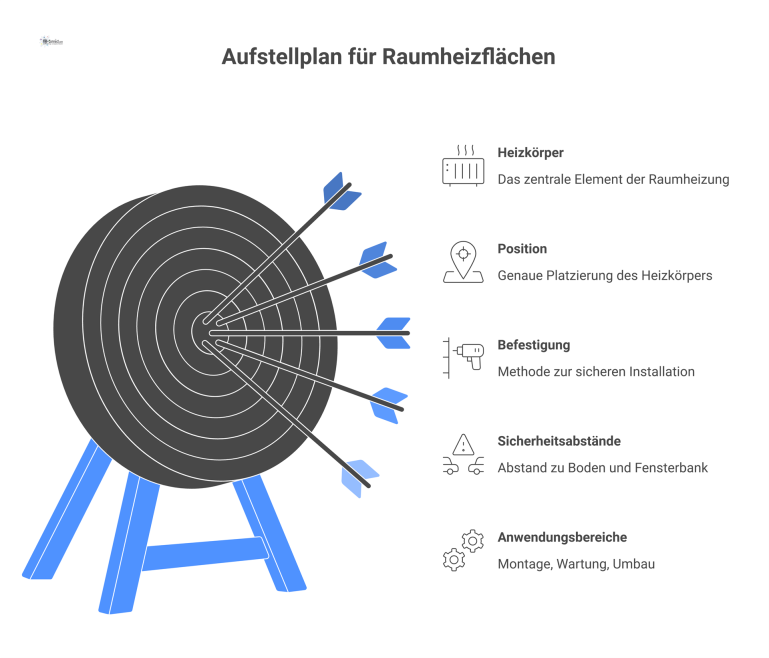

Fundament-/Aufstellplan für Raumheizflächen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Fundament-/Aufstellplan |
| Zweck & Geltungsbereich | Darstellung der Aufstellung und Befestigung |
| Relevante Regelwerke | DIN 18380 (VOB/C ATV) |
| Wesentliche Inhalte | • Positionen |
| Verantwortlich | Auftragnehmer |
| Praxisbezug | Montage, Umbauten, Wartung |
Erläuterung
Der Fundament- bzw. Aufstellplan dokumentiert zeichnerisch, wo und wie die Raumheizflächen im Gebäude platziert sind. Für jeden Heizkörper, Konvektor oder jedes Heizregister sind darin die genaue Position im Raum (z. B. unter dem Fenster an der Nordwand) und die Art der Befestigung angegeben. Ebenfalls aufgeführt sind einzuhaltende Abstände – etwa der Abstand eines Heizkörpers vom Fußboden, zu angrenzenden Bauteilen oder zur Fensterbank. Diese Angaben stellen sicher, dass die Heizflächen so montiert wurden, wie in der Planung vorgesehen (z. B. um Wärmestau zu vermeiden und ausreichend Platz für Wartung zu lassen). Der Aufstellplan ist Teil der Ausführungsplanung gemäß DIN 18380 und wird in der Regel vom Auftragnehmer nach erfolgter Montage auf den aktuellen Stand gebracht.
Für das Facility Management bildet der Fundament-/Aufstellplan eine wertvolle Bestandsunterlage. Wenn im Laufe der Nutzungszeit Umbauten oder Erweiterungen anstehen, kann man dem Plan entnehmen, wo sich überall Heizflächen befinden und wie sie befestigt sind – das erleichtert die Planung von Anpassungen erheblich. Ebenso dient der Plan bei Wartungs- und Instandhaltungsarbeiten als Orientierung: Sollen z. B. Heizkörper ausgetauscht werden, kann man anhand des Plans die Montagepunkte und Platzverhältnisse vorab erkennen. Darüber hinaus ist dokumentiert, ob besondere Befestigungslösungen (z. B. Verstärkungen in Leichtbauwänden oder Standkonsolen bei Bodenheizkörpern) eingebaut wurden, was im Servicefall wichtig ist. Insgesamt gewährleistet der Aufstellplan, dass die Montagesituation jeder Heizfläche eindeutig nachvollziehbar ist – eine Grundvoraussetzung für langfristig geordnete Zustände und Nachrüstungen in der Heizungsanlage.
Funktions- und Strangschema (LPH 8 – Ausführungsstand)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Funktions- und Strangschema |
| Zweck & Geltungsbereich | Übersicht der hydraulischen und funktionalen Zusammenhänge |
| Relevante Regelwerke | VDI 6026-1; DIN 18380 (VOB/C ATV) |
| Wesentliche Inhalte | • Heizkreise |
| Verantwortlich | Auftragnehmer |
| Praxisbezug | Betrieb, Fehlersuche, Optimierung |
Erläuterung
Das Funktions- und Strangschema ist eine schematische Darstellung der gesamten Heizungsanlage im Ist-Zustand nach Ausführung (Leistungsphase 8). Es verdeutlicht die hydraulischen und funktionalen Zusammenhänge des Systems auf einen Blick. In diesem Schema sind alle Heizkreise eingezeichnet und benannt, ebenso wie wichtige Regelarmaturen und Komponenten – zum Beispiel Pumpen, Ventile (Thermostatventile an Heizkörpern, Differenzdruckregler, Absperr- und Rückschlagventile) und weitere Anlagenteile wie Wärmeerzeuger, Ausdehnungsgefäß etc. Zudem wird die Strangzuordnung der einzelnen Heizflächen ersichtlich: Man erkennt, welcher Heizkörper an welchem Verteilstrang hängt und wo z. B. Strangregulierventile im Leitungssystem sitzen. Das Schema erfüllt die Anforderungen der VDI 6026 (Dokumentation technischer Anlagen) und wird vom Auftragnehmer auf Basis der realisierten Installation erstellt, um den Ausführungsstand lückenlos abzubilden.
Für den laufenden Betrieb ist dieses Schema ein zentraler Leitfaden für das Facility-Management-Team. Es ermöglicht dem technischen Personal, die Funktionsweise und Struktur der Heizungsanlage rasch zu erfassen. Bei einer Störung kann mithilfe des Strangschemas sofort erkannt werden, welcher Anlagenteil betroffen ist – etwa welcher Heizkreis ausfällt oder welches Ventil möglicherweise geschlossen ist. Dadurch wird die Fehlersuche erheblich beschleunigt: Anstatt aufwändig vor Ort zu suchen, lässt sich im Plan gezielt der relevante Abschnitt finden. Ebenso ist das Schema ein wichtiges Hilfsmittel zur Optimierung des Betriebs: Möchte man beispielsweise die Vorlauftemperatur absenken oder Pumpenkennlinien anpassen, bietet das Schema einen Überblick, welche Bereiche davon beeinflusst werden. Kurzum, das Funktions- und Strangschema stellt sicher, dass das Facility Management stets ein umfassendes „Bild“ der Heizungsanlage zur Hand hat – unerlässlich für effizientes und sicheres Betreiben über Jahre hinweg.

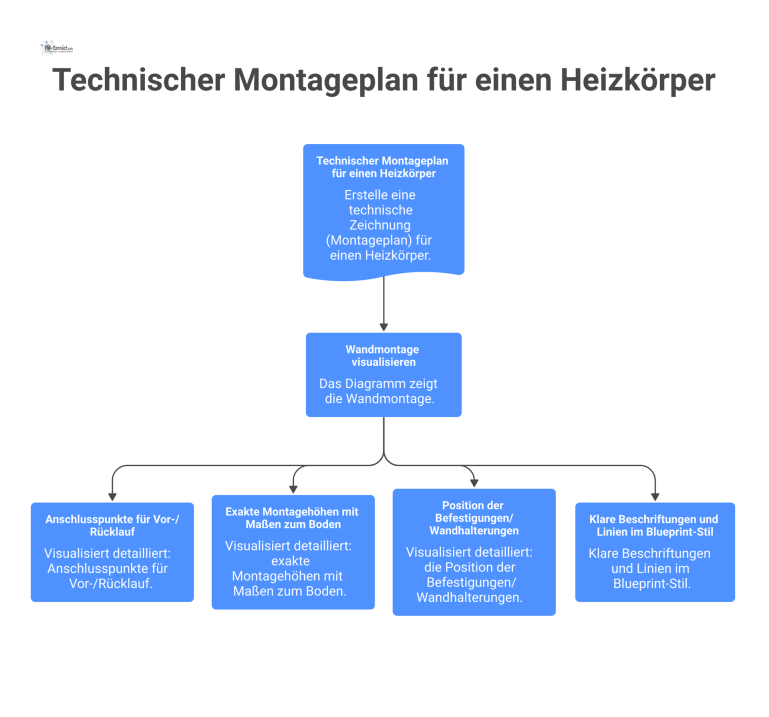

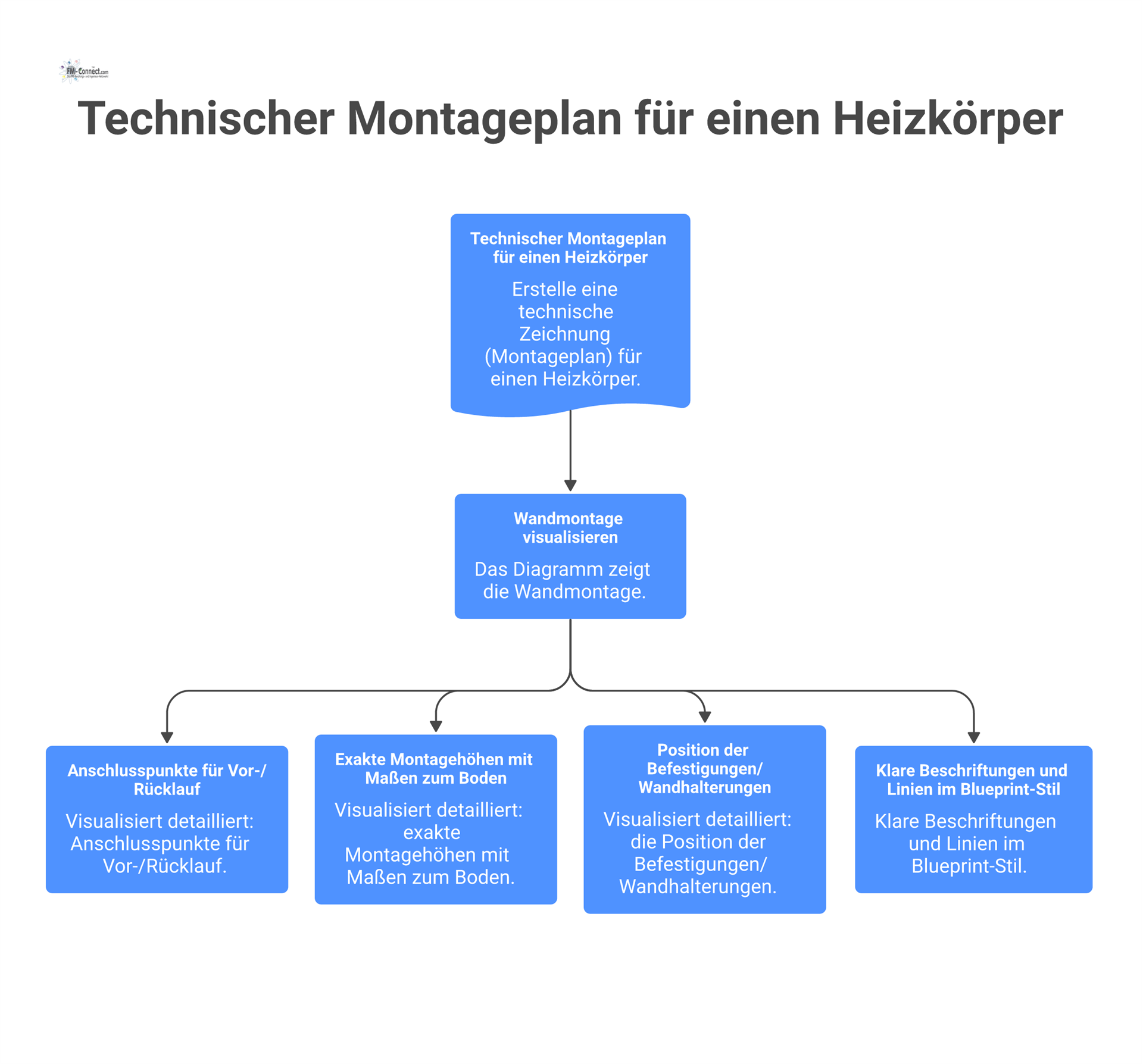

Montageplan für Raumheizflächen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Montageplan |
| Zweck & Geltungsbereich | Detaillierte Anleitung zur Montage |
| Relevante Regelwerke | DIN 18380 (VOB/C ATV) |
| Wesentliche Inhalte | • Anschlusspunkte |
| Verantwortlich | Auftragnehmer |
| Praxisbezug | Qualitätssicherung bei Montage und Austausch |
Erläuterung
Der Montageplan liefert eine detaillierte Vorgabe zur Installation der Raumheizflächen. Er umfasst genaue Anweisungen zu den Anschlusspunkten (wo und wie die Vor- und Rücklaufleitungen an den Heizkörper angeschlossen werden), zu den Höhenlagen (auf welcher Höhe der Heizkörper montiert werden soll, inkl. Abstand zum Boden oder zu Fensterbrüstungen) und zur Art und Anzahl der Befestigungen (etwa Position der Wandhalterungen, Dübeltyp und -größe, Tragkonsolen bei Bodenmontage etc.). Im Montageplan sind häufig auch Zeichnungen oder Schemata enthalten, die beispielsweise die korrekte Aufhängung des Heizkörpers oder die Verlegung von Fußbodenheizungsrohren in einem Raum bildlich darstellen. All diese Informationen gewährleisten, dass jeder Monteur die Heizflächen einheitlich und normgerecht einbaut.
In der praktischen Umsetzung auf der Baustelle dient der Montageplan als Qualitätssicherungsinstrument. Die Installateure können Schritt für Schritt nach Plan vorgehen, was Montagefehler minimiert und eine konsistente Ausführungsqualität sicherstellt. Für den späteren Betrieb ist der Montageplan ebenfalls von Nutzen: Soll ein Heizkörper im Rahmen von Modernisierungen ausgetauscht werden, so kann man dem Plan die ursprünglichen Einbaudaten entnehmen (Anschlussmaße, Befestigungspunkte etc.), was die Planung des Austauschs erleichtert. Auch bei der Nachbestellung von Ersatzheizkörpern kann die im Montageplan dokumentierte Baugröße (Höhe/Breite, Nabenabstand der Anschlüsse) herangezogen werden, um passende Komponenten auszuwählen. Insgesamt trägt der Montageplan dazu bei, dass die Installation reproduzierbar und nachvollziehbar ist – ein wichtiger Aspekt sowohl während der Bauphase als auch in der anschließenden Bewirtschaftung der Anlage.
Gebrauchsanweisung / Produktinformation
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Gebrauchsanweisung |
| Zweck & Geltungsbereich | Produktspezifische Hinweise zur sicheren Nutzung |
| Relevante Regelwerke | Produktsicherheitsgesetz (ProdSG) |
| Wesentliche Inhalte | • bestimmungsgemäße Verwendung |
| Verantwortlich | Hersteller / Inverkehrbringer |
| Praxisbezug | Arbeitsschutz, Unterweisung |
Erläuterung
Die Gebrauchsanweisung bzw. Produktinformation wird vom jeweiligen Hersteller oder Inverkehrbringer der Heizkomponenten bereitgestellt. Sie enthält alle für ein bestimmtes Produkt (z. B. einen Heizkörpertyp, Thermostatventil oder Konvektor) wichtigen Hinweise zur sicheren Verwendung und Handhabung. Gemäß dem Produktsicherheitsgesetz (ProdSG) muss darin die bestimmungsgemäße Verwendung des Produkts beschrieben sein – also wofür und unter welchen Bedingungen es eingesetzt werden darf. Zudem sind Warnhinweise aufgeführt, die vor möglichen Gefahren bei falscher Nutzung schützen sollen (etwa Hinweise auf heiße Oberflächen, darauf, dass Abdeckungen zu entfernen sind, oder dass bestimmte Ventileinstellungen nicht überschritten werden dürfen). Auch Pflege- und Wartungshinweise gehören dazu, z. B. Empfehlungen zum Reinigen von Heizkörpern oder zum regelmäßigen Überprüfen von thermostatischen Köpfen. All diese Angaben sind verbindlich und dienen dem Nutzer als offizielle Anleitung vom Hersteller.
Für den Facility Manager ist die Sammlung aller Gebrauchsanweisungen ein wichtiger Bestandteil des Sicherheits- und Betriebsordners der Anlage. Sie dient zur Unterweisung des Betriebs- und Wartungspersonals: Bevor Techniker oder Haustechniker an den Geräten arbeiten, werden sie anhand der Herstellerinformationen mit den Besonderheiten vertraut gemacht. Dadurch werden Unfälle oder Fehlbedienungen vermieden – ein wesentlicher Beitrag zum Arbeitsschutz. Zudem helfen die Produktinformationen dabei, die Herstellervorgaben einzuhalten, was im Garantiefall relevant sein kann (unsachgemäße Behandlung könnte Gewährleistungsansprüche gefährden). In der täglichen Praxis greift man z. B. auf die Gebrauchsanweisung zurück, um Detailfragen zu klären: Welches Reinigungsmittel ist für einen bestimmten Konvektor zulässig? Wie ist die maximale Betriebstemperatur eines Flächenheizsystems? Solche Informationen sind dort hinterlegt. Kurz: Die Gebrauchsanweisungen unterstützen einen sicheren, vorschriftsmäßigen Betrieb und dürfen in der Dokumentation keinesfalls fehlen.
Abgasmessprotokoll (bei zugehörigen Wärmeerzeugern)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Abgasmessprotokoll |
| Zweck & Geltungsbereich | Nachweis der ordnungsgemäßen Verbrennung |
| Relevante Regelwerke | DIN 18380 (VOB/C ATV) |
| Wesentliche Inhalte | • Messwerte |
| Verantwortlich | Fachunternehmen |
| Praxisbezug | Betriebssicherheit, Behördennachweis |
Erläuterung
Das Abgasmessprotokoll wird für Heizungsanlagen mit Feuerungsanlagen (z. B. Gas- oder Öl-Heizkessel) erstellt und dokumentiert die Ergebnisse einer Emissionsmessung. In diesem Protokoll sind die gemessenen Abgaswerte aufgeführt – typischerweise Kohlenmonoxid-Gehalt (CO), Abgasverlust, Abgastemperatur, gegebenenfalls Kohlendioxid oder Sauerstoffgehalt – sowie die jeweiligen Grenzwerte und eine Bewertung, ob die Anlage diese Grenzwerte einhält. Die Messung wird in der Regel vom zuständigen Bezirksschornsteinfeger oder einem autorisierten Fachunternehmen bei Inbetriebnahme und anschließend in regelmäßigen Abständen durchgeführt. Das Protokoll hält fest, dass die Verbrennung ordnungsgemäß eingestellt ist und die Heizungsanlage effizient und umweltverträglich arbeitet.
Für den Betreiber dient dieses Dokument vorrangig als Behördennachweis. Gemäß der ersten Bundes-Immissionsschutzverordnung (1. BImSchV) und anderen einschlägigen Vorschriften muss der Betreiber einer Heizungsanlage gegenüber der Aufsichtsbehörde belegen können, dass sein Wärmeerzeuger die vorgeschriebenen Emissionsgrenzwerte einhält. Das Abgasmessprotokoll erfüllt genau diesen Zweck: Bei einer Überprüfung kann es vorgelegt werden, um die Rechtskonformität des Anlagenbetriebs zu untermauern. Darüber hinaus ist es ein wichtiger Baustein der Betriebssicherheit. Stellt die Messung beispielsweise einen erhöhten CO-Wert fest, muss umgehend eine Fehlerbehebung (z. B. Brennereinstellung, Wartung) erfolgen, um Gefahren wie Kohlenmonoxidvergiftung oder Schäden am Kessel zu verhindern. Somit fungiert das Protokoll auch als Frühwarnsystem. Im Facility Management wird das aktuelle Abgasmessprotokoll zusammen mit früheren Messungen archiviert, um Trends (z. B. Verschlechterung der Verbrennungswerte) erkennen und Wartungsbedarf ableiten zu können. Letztlich gewährleistet ein gültiges Abgasmessprotokoll, dass die Heizanlage sicher und vorschriftsgemäß betrieben wird und im Einklang mit Umweltauflagen steht.
Protokoll zur Einweisung von Betriebs- und Wartungspersonal
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Einweisungsprotokoll |
| Zweck & Geltungsbereich | Nachweis der fachlichen Übergabe |
| Relevante Regelwerke | DIN 18380 (VOB/C ATV) |
| Wesentliche Inhalte | • Inhalte der Einweisung |
| Verantwortlich | Auftragnehmer |
| Praxisbezug | Rechtssicherheit, Betriebsbereitschaft |
Erläuterung
Das Einweisungsprotokoll hält fest, dass die fertiggestellte Heizungsanlage – einschließlich aller Raumheizflächen und Steuerungen – fachgerecht an den Betreiber übergeben und dessen Personal eingewiesen wurde. Gemäß VOB/C (DIN 18380) ist der Auftragnehmer verpflichtet, die Bedienungs- und Wartungsverantwortlichen des Betreibers in die Anlage einzuweisen; dieser Vorgang wird im Protokoll dokumentiert. Typische Inhalte der Einweisung (und somit des Protokolls) sind z. B.: Erläuterung der Anlagenfunktion und der Regelung, Überprüfung der Einstellungen (Pumpen, Thermostate, Zeitprogramme), Hinweise zu Wartungsintervallen, Sicherheitsunterweisungen (z. B. Vorgehen bei Störungen oder Leckagen) und die Übergabe aller relevanten Unterlagen. Im Protokoll werden die Teilnehmenden namentlich genannt – also welche Mitarbeiter des Betreibers und ggf. externen Dienstleister an der Schulung teilgenommen haben – sowie das Datum der Einweisung und oft auch die Dauer. Am Ende unterschreiben Vertreter des Auftragnehmers und des Betreibers, um die ordnungsgemäße Durchführung zu bestätigen.
Dieses Dokument ist aus mehreren Gründen wichtig: Zum einen schafft es Rechtssicherheit. Der Betreiber kann später nicht geltend machen, er sei nicht über wichtige Bedienaspekte informiert worden, da das Protokoll die erfolgte Schulung beweist. Umgekehrt entbindet es den Auftragnehmer von weiterer Verantwortung hinsichtlich der Einweisung – seine Pflicht ist erfüllt und nachgewiesen. Zum anderen gewährleistet das Einweisungsprotokoll die Betriebsbereitschaft der Anlage. Nur wenn das zuständige Personal die Heizung richtig bedienen und kleine Wartungsarbeiten durchführen kann, ist ein sicherer und optimierter Betrieb möglich. Sollte es im Nachgang zu Schäden oder Bedienfehlern kommen, dient das Protokoll als Referenz, welche Informationen vermittelt wurden. In der Praxis wird es meist direkt zur Abnahme erstellt und dem Betreiber übergeben. Im Dokumentationsarchiv des Facility Managements belegt das Einweisungsprotokoll schließlich den Übergang der Anlage in den Regelbetrieb – ein zentraler Abschlussnachweis, der bei Audits oder internen Revisionen gezeigt werden kann, um die Einhaltung der Betreiberverantwortung zu untermauern.
Protokoll zur Einweisung von Betriebs- und Wartungspersonal
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Einweisungsprotokoll |
| Zweck & Geltungsbereich | Nachweis der fachlichen Übergabe |
| Relevante Regelwerke | DIN 18380 (VOB/C ATV) |
| Wesentliche Inhalte | • Inhalte der Einweisung |
| Verantwortlich | Auftragnehmer |
| Praxisbezug | Rechtssicherheit, Betriebsbereitschaft |
Erläuterung
Das Einweisungsprotokoll hält fest, dass die fertiggestellte Heizungsanlage – einschließlich aller Raumheizflächen und Steuerungen – fachgerecht an den Betreiber übergeben und dessen Personal eingewiesen wurde. Gemäß VOB/C (DIN 18380) ist der Auftragnehmer verpflichtet, die Bedienungs- und Wartungsverantwortlichen des Betreibers in die Anlage einzuweisen; dieser Vorgang wird im Protokoll dokumentiert. Typische Inhalte der Einweisung (und somit des Protokolls) sind z. B.: Erläuterung der Anlagenfunktion und der Regelung, Überprüfung der Einstellungen (Pumpen, Thermostate, Zeitprogramme), Hinweise zu Wartungsintervallen, Sicherheitsunterweisungen (z. B. Vorgehen bei Störungen oder Leckagen) und die Übergabe aller relevanten Unterlagen. Im Protokoll werden die Teilnehmenden namentlich genannt – also welche Mitarbeiter des Betreibers und ggf. externen Dienstleister an der Schulung teilgenommen haben – sowie das Datum der Einweisung und oft auch die Dauer. Am Ende unterschreiben Vertreter des Auftragnehmers und des Betreibers, um die ordnungsgemäße Durchführung zu bestätigen.
Dieses Dokument ist aus mehreren Gründen wichtig: Zum einen schafft es Rechtssicherheit. Der Betreiber kann später nicht geltend machen, er sei nicht über wichtige Bedienaspekte informiert worden, da das Protokoll die erfolgte Schulung beweist. Umgekehrt entbindet es den Auftragnehmer von weiterer Verantwortung hinsichtlich der Einweisung – seine Pflicht ist erfüllt und nachgewiesen. Zum anderen gewährleistet das Einweisungsprotokoll die Betriebsbereitschaft der Anlage. Nur wenn das zuständige Personal die Heizung richtig bedienen und kleine Wartungsarbeiten durchführen kann, ist ein sicherer und optimierter Betrieb möglich. Sollte es im Nachgang zu Schäden oder Bedienfehlern kommen, dient das Protokoll als Referenz, welche Informationen vermittelt wurden. In der Praxis wird es meist direkt zur Abnahme erstellt und dem Betreiber übergeben. Im Dokumentationsarchiv des Facility Managements belegt das Einweisungsprotokoll schließlich den Übergang der Anlage in den Regelbetrieb – ein zentraler Abschlussnachweis, der bei Audits oder internen Revisionen gezeigt werden kann, um die Einhaltung der Betreiberverantwortung zu untermauern.
Prüfbuch für elektrische Anlagen und Betriebsmittel (nur auf Anforderung der BG)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Prüfbuch / Prüfaufzeichnungen |
| Zweck & Geltungsbereich | Nachweis der Prüfung elektrischer Komponenten von Raumheizflächen (z. B. Stellantriebe, Regelungen) |
| Relevante Regelwerke | DGUV Vorschrift 3 |
| Wesentliche Inhalte | • Identifikation der Betriebsmittel |
| Verantwortlich | Betreiber |
| Praxisbezug | Vorlage bei Anforderung durch die Berufsgenossenschaft |
Erläuterung
Das Prüfbuch dient als bedarfsabhängiger Nachweis der elektrischen Sicherheit. Auf Verlangen der Berufsgenossenschaft (BG) muss es mit den vorgeschriebenen Eintragungen geführt und vorgelegt werden können. In der Praxis ist es sinnvoll, dieses Prüfbuch kontinuierlich zu führen: Darin werden alle wiederkehrenden Prüfungen der elektrischen Antriebe, Steuer- und Regeleinrichtungen dokumentiert – mit Angaben zum Prüfumfang, Datum, Prüfer und Ergebnis. Im Prüf- oder Schadensfall kann so jederzeit belegt werden, dass die vorgeschriebenen DGUV V3-Prüfungen ordnungsgemäß durchgeführt wurden. Damit unterstützt das Prüfbuch eine lückenlose Prüf- und Wartungshistorie und hilft, Betreiberpflichten zu erfüllen sowie Haftungsrisiken zu reduzieren.

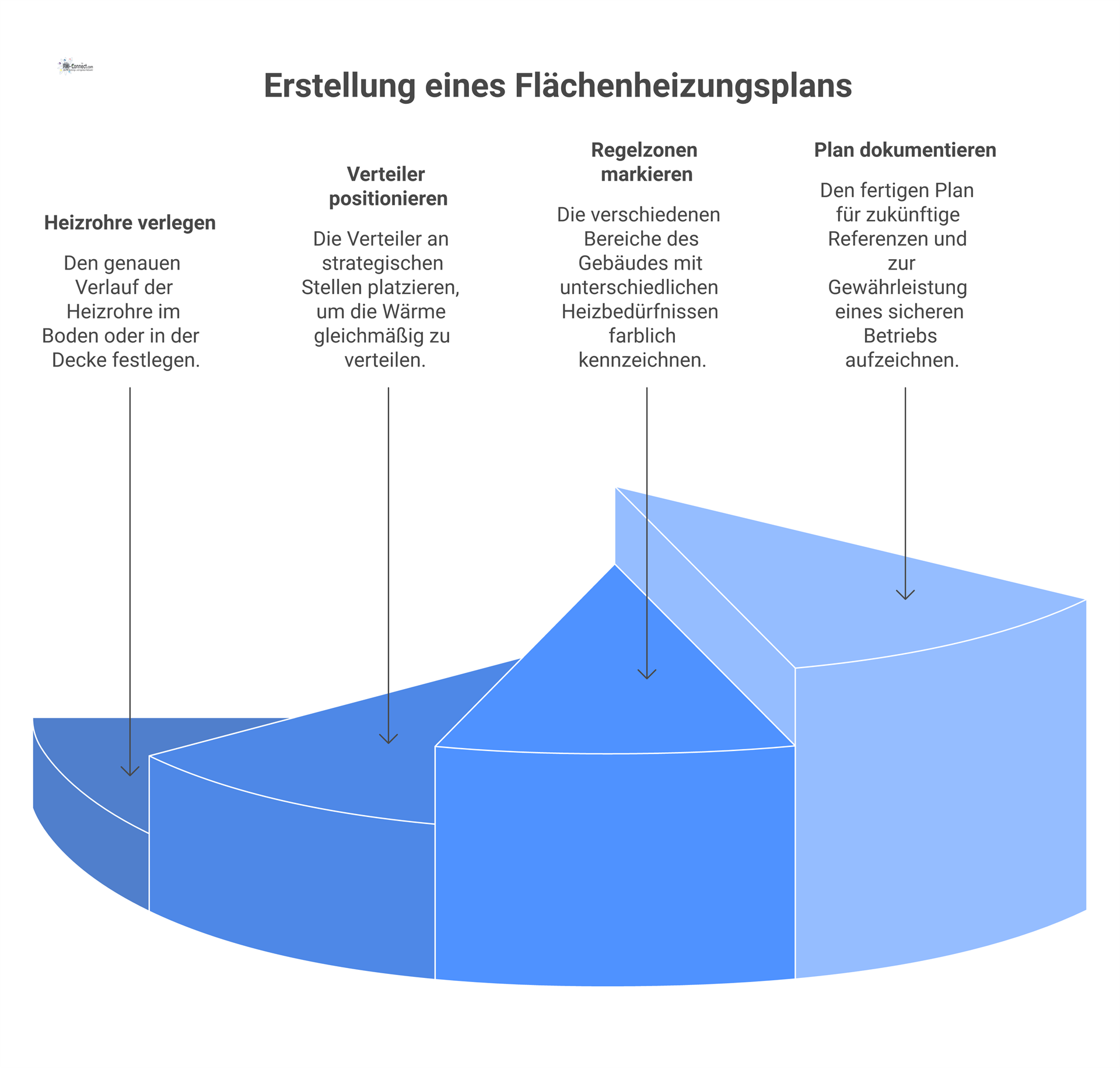

Revisionsunterlagen für Flächenheiz- und -kühlsysteme
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Revisionsdokumentation |
| Zweck & Geltungsbereich | Dokumentation des ausgeführten Ist-Zustands nach Fertigstellung |
| Relevante Regelwerke | DIN 18340 (VOB/C ATV) |
| Wesentliche Inhalte | • Lage/Verlegung der Heizflächen |
| Verantwortlich | Auftragnehmer / Ausführendes Unternehmen |
| Praxisbezug | Grundlage für Betrieb, Umbauten und Schadensvermeidung |
Erläuterung
Die Revisionsunterlagen sind maßgeblich für den sicheren Betrieb der Heizflächen und dienen der Schadensprävention bei späteren Eingriffen. Sie zeigen detailliert, wie und wo Heizleitungen verlegt wurden, wo sich Verteilereinheiten befinden und welche Regelzonen eingerichtet sind. Dadurch kann beispielsweise vor Bohr- oder Installationsarbeiten geprüft werden, an welchen Stellen keine Heizrohre verlaufen, um Beschädigungen der Anlage zu vermeiden. Ebenso bilden diese Unterlagen die Ausgangsbasis für spätere Umbauten oder Erweiterungen der Heizungsanlage, da alle Änderungen gegenüber der Planung hier nachgeführt sind. Der Auftragnehmer muss dem Betreiber diese Revisionsdokumentation bei der Übergabe der Anlage zur Verfügung stellen. Der Betreiber wiederum bewahrt sie sorgfältig auf, sodass Wartungspersonal oder Prüfer jederzeit den aktuellen Aufbau der Heizflächen nachvollziehen können. Damit wird nicht zuletzt gewährleistet, dass bei Störfällen oder behördlichen Kontrollen schnell und sicher reagiert werden kann.
Stromlauf-/Schaltpläne – Installationsplanung (LPH 7+)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Schaltpläne Heizung |
| Zweck & Geltungsbereich | Darstellung der geplanten hydraulischen/regelungstechnischen Verschaltung |
| Relevante Regelwerke | DIN 18380 (VOB/C ATV) |
| Wesentliche Inhalte | • Regelkreise |
| Verantwortlich | Auftragnehmer / Heizungsinstallateur |
| Praxisbezug | Montagekoordination, Schnittstellenklärung |
Erläuterung
Diese Pläne aus der Ausführungsplanung sichern eine fehlerfreie Montage der Heizflächen und deren Steuerungstechnik. Sie stellen grafisch dar, wie Heizkreise, Fühler und Stellantriebe miteinander verschaltet werden und wo die Energieversorgung (elektrisch oder hydraulisch) anliegt. Dadurch dienen sie als gemeinsame Sprache zur Abstimmung mit angrenzenden Gewerken – zum Beispiel zwischen Heizungsbauer, Elektriker und MSR-Techniker (Mess-, Steuer-, Regeltechnik). Alle Beteiligten können anhand der Schaltpläne erkennen, welche Komponenten wohin verkabelt oder verrohrt werden müssen, was Montagefehler und Inkonsistenzen verhindert. Im Ergebnis ermöglichen klar strukturierte Stromlauf- und Hydraulikpläne eine reibungslosere Bauausführung, da Schnittstellen und Verantwortlichkeiten vorab definiert sind.
Übersichts-Schaltplan nach DIN EN 61082-1 – Revisionsstand (LPH 8)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Übersichts-Schaltplan (As-built) |
| Zweck & Geltungsbereich | Dokumentation der finalen Systemtopologie |
| Relevante Regelwerke | VDI 6026-1; DIN 18380 (VOB/C ATV) |
| Wesentliche Inhalte | • Endgültige Verschaltung |
| Verantwortlich | Auftragnehmer / Heizungsinstallateur |
| Praxisbezug | Betrieb, Fehlersuche, Audits |
Erläuterung
Der revidierte Übersichts-Schaltplan bildet die gesamte Raumheizflächen-Anlage im endgültigen Zustand ab und ist die verbindliche Referenz für Betrieb und Instandhaltung. Er berücksichtigt alle während der Bauausführung vorgenommenen Änderungen, sodass er den tatsächlichen Anlagenaufbau (As-built) widerspiegelt. Für den Betreiber und das Wartungsteam ist dieser Plan unverzichtbar, um etwa bei einer Störungsanalyse rasch nachvollziehen zu können, welcher Fühler oder Stellantrieb in welchem Regelkreis eingebunden ist und wie die Regelstrategie umgesetzt wurde. Ebenso wird bei Audits oder behördlichen Prüfungen anhand dieses Plans überprüft, ob die Anlage normgerecht dokumentiert und sicher betreibbar ist. Der Übersichts-Schaltplan sollte daher gut zugänglich aufbewahrt und bei jeder Änderung der Anlage aktualisiert werden, um dauerhaft als aktuelles „Master-Dokument“ zu dienen.
Wartungs- und Instandhaltungsanweisungen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Wartungsanweisung |
| Zweck & Geltungsbereich | Sicherstellung der dauerhaften Funktionsfähigkeit |
| Relevante Regelwerke | VDI 6026-1; DIN 18380 (VOB/C ATV) |
| Wesentliche Inhalte | • Wartungsintervalle |
| Verantwortlich | Auftragnehmer / Wartungsfachbetrieb |
| Praxisbezug | Betreiberpflichten, Verfügbarkeit, Werterhalt |
Erläuterung
Die Wartungs- und Instandhaltungsanweisungen beschreiben strukturiert alle erforderlichen Maßnahmen, um die Heizflächen und deren Komponenten langfristig betriebsbereit zu halten. Dazu gehören detaillierte Wartungsintervalle (z. B. monatlich, jährlich) und der jeweilige Prüfumfang – also welche Teile der Anlage geprüft, gereinigt oder justiert werden müssen. Auch Sollwerte und Toleranzen (etwa für Druck, Temperatur oder Ventileinstellungen) werden vorgegeben, um sicherzustellen, dass die Anlage im optimalen Bereich betrieben wird. Diese Anweisungen dienen im Facility Management als Basis für Wartungspläne: Der Betreiber oder ein beauftragter Fachbetrieb kann daraus einen Plan erstellen, der alle Fristen und Tätigkeiten umfasst und somit den gesetzlichen Betreiberpflichten (z. B. nach Betriebssicherheitsverordnung) nachkommt. Zudem helfen dokumentierte Wartungsvorgaben, Garantiebedingungen von Herstellern zu erfüllen und den Werterhalt der Anlage zu sichern, da regelmäßige Pflege Verschleiß minimiert.
Wasseranalysen und Analyseberichte
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Wasseranalysebericht |
| Zweck & Geltungsbereich | Nachweis der Heizungswasserqualität |
| Relevante Regelwerke | DIN 18380 (VOB/C ATV) |
| Wesentliche Inhalte | • pH-Wert |
| Verantwortlich | Auftragnehmer / Fachlabor |
| Praxisbezug | Korrosionsschutz, Gewährleistung |
Erläuterung
Eine einwandfreie Wasserqualität im Heizsystem ist entscheidend, um Korrosion und Ablagerungen in Heizflächen, Rohrleitungen und Wärmetauschern zu vermeiden. Daher werden Wasseranalysen durchgeführt und dokumentiert. Der Analysebericht hält Kennwerte wie pH-Wert, elektrische Leitfähigkeit und Wasserhärte fest und bewertet sie im Hinblick auf die Vorgaben (z. B. gemäß VDI 2035 für Heizungswasser). Bereits zur Inbetriebnahme der Anlage – und bei Bedarf in regelmäßigen Abständen – liefert dieser Nachweis dem Betreiber die Gewissheit, dass das Füll- und Umlaufwasser den Anforderungen entspricht. Die Dokumentation der Wasserqualität ist nicht nur für die Langlebigkeit und Energieeffizienz der Heizflächen von Bedeutung (keine Beläge = besserer Wärmeübergang), sondern auch aus Haftungssicht: Hersteller-Garantien setzen oft die Einhaltung bestimmter Wasserparameter voraus. Ein vollständiger Wasseranalysebericht ist somit wichtig, um im Schadensfall Garantieansprüche geltend machen zu können und den ordnungsgemäßen Betrieb gegenüber Dritten nachzuweisen.
Werkstattzeichnungen (Heizung)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Werkstattzeichnungen |
| Zweck & Geltungsbereich | Detaildarstellung der ausgeführten Bauteile |
| Relevante Regelwerke | DIN 18380 (VOB/C ATV) |
| Wesentliche Inhalte | • Anschlussdetails |
| Verantwortlich | Auftragnehmer |
| Praxisbezug | Montagequalität, spätere Anpassungen |
Erläuterung
Werkstatt- und Detailzeichnungen geben einen maßstäblichen Einblick in die handwerkliche Ausführung der Heizflächeninstallation. Sie enthalten z. B. genaue Anschlussdetails (wie Rohr an Verteiler anzuschließen ist), Angaben zu Befestigungspunkten und speziellen Konstruktionen, die über die Standardplanung hinausgehen. Diese Zeichnungen werden meist vom ausführenden Fachunternehmen erstellt, um sicherzustellen, dass auf der Baustelle jeder Schritt klar ist – insbesondere bei komplizierten Einbausituationen oder Sonderlösungen. So wird eine gleichbleibend hohe Montagequalität erreicht, da alle Monteure sich an denselben detailgenauen Vorgaben orientieren können. Für den Betreiber sind die Werkstattzeichnungen auch langfristig wertvoll: Bei späteren Modifikationen oder Reparaturen ermöglichen sie es, die ursprüngliche Ausführung nachzuvollziehen. Beispielsweise kann man erkennen, wo genau und wie eine Heizschlange in der Wand verläuft oder welche Halterungen verwendet wurden – Informationen, die bei einer Anpassung Zeit sparen und Bauschäden vermeiden helfen.
Zusammenstellung der wichtigsten technischen Daten
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Technische Datenübersicht |
| Zweck & Geltungsbereich | Schneller Überblick über Leistungs- und Systemparameter |
| Relevante Regelwerke | DIN 18380 (VOB/C ATV) |
| Wesentliche Inhalte | • Heizleistung |
| Verantwortlich | Auftragnehmer / Installateur |
| Praxisbezug | Betrieb, Optimierung, Störungsanalyse |
Erläuterung
In der Datenübersicht werden die wichtigsten technischen Kenndaten der Heizflächenanlage kompakt zusammengefasst. Dazu zählen zum Beispiel die ausgelegte Heizleistung (kW) pro Bereich, die vorgesehenen Vor- und Rücklauftemperaturen, Förderströme der Pumpen, Druckbereiche sowie die Einstell- und Regelbereiche der Regelungstechnik. All diese Informationen auf einen Blick unterstützen den Betreiber im täglichen Betrieb: Man kann Soll- und Ist-Werte schneller vergleichen und erkennt sofort, wenn ein Parameter außerhalb des vorgesehenen Bereichs liegt. Für die Energieoptimierung liefert die Übersicht ebenfalls wertvolle Anhaltspunkte – etwa um zu prüfen, ob die Anlage mit abgesenkten Temperaturen noch effizient arbeitet oder wo Einsparpotenzial besteht. Im Störungsfall dient die Technische Datenübersicht als Referenz, um Abweichungen zu identifizieren (z. B. zu niedriger Druck im Vergleich zum Sollwert) und die Fehlerbehebung gezielt einzuleiten. Da diese Zusammenstellung alle zentralen Leistungsdaten vereint, ist sie auch ein wichtiges Dokument bei Übergabe an neues Fachpersonal oder externe Dienstleister, um sich schnell in das System einzuarbeiten.
